Основные характеристики | |
Тип промышленного интерфейса: | RS-485 |
Количество пар: | 2 |

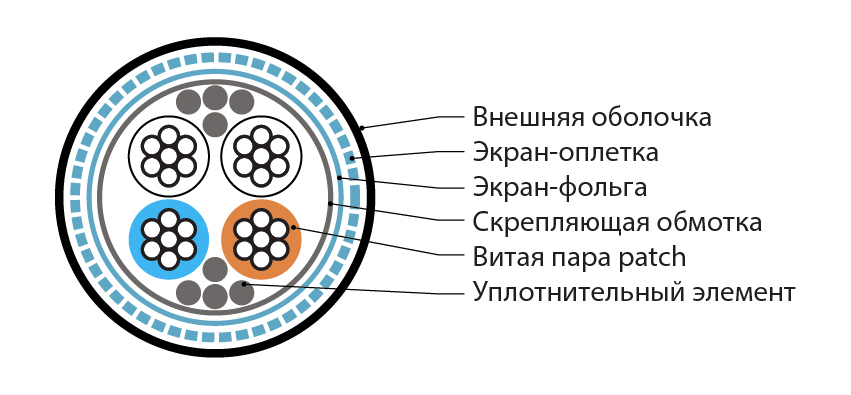

Конструкция кабеля: | SF/UTP |
Калибр AWG: | 24 AWG |
Цвет: | черный |
Конструкция проводников: | многопроволочная (stranded) |
Внешний диаметр: | 7 мм |
Температура эксплуатации: | -20 °C ... +75 °C |
Проводник | |
Количество проводников: | 4 |
Материал проводников: | медь луженая (TC) |
Число и диаметр проволок проводника: | 7 х 0,203 мм |
Сечение проводника: | 0,22 кв. мм |
Номинальный диаметр проводника: | 0,60 мм |
Изоляция проводников: | вспененный полиэтилен (FPE) |
Диаметр проводника в изоляции: | 1.25 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,10 мм |
Оболочка | |
Материал внешней оболочки: | PVC (поливинилхлорид) |
Цвет RAL: | RAL 9004 |
Экран | |
Общий экран: | алюминизированная полиэстерная пленка и оплетка из медных луженых проволок |
Площадь проволочного покрытия (экрана): | 85 % |
Дополнительные характеристики | |
Шнуры-наполнители: | хлопчатобумажное волокно |
Предельное отклонение по внешнему диаметру: | 0,4 мм |
Габариты и вес | |
Масса 1 км кабеля: | 55 кг |
Длина кабеля в упаковке: | 500 м |
Эксплуатационные характеристики | |
Температура монтажа: | -10 °С ... +60 °С |
Электрические характеристики | |
Волновое сопротивление: | 120 ± 15 Ом |
Упаковка | |
Высота единичной упаковки: | 305 мм |
Ширина единичной упаковки: | 505 мм |
Глубина единичной упаковки: | 505 мм |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Архив:
Кабели промышленные, с внешними оболочками из поливинилхлорида (PVC) и полиуретана (PU) напряжением менее 50 В переменного тока и менее 75 В постоянного тока (РОСС RU.32079.04СПБ1.ОС04.343) |
30.11.2020 29.11.2023 |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели промышленные с изоляцией и оболочкой из ПВХ-пластиката, фторопласта, полиуретана или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, в т. ч. бронированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85720/22) |
01.11.2022 30.10.2027 |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
