| Основные характеристики | |
| Категория (TIA/EIA): | 3 |
| Количество пар: | 10 |
| Конструкция кабеля: | F/UTP |
| Цвет: | серый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 9 мм |
| Общий экран: | алюминизированная полиэстерная пленка |
| Температура эксплуатации: | -20 °C ... +60 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 12.5 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.98 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность UL: | UL 1581 VW-1 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 70 кг |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.51 мм |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 90 Н |
| Минимальный радиус изгиба: | 10 внешних диаметров кабеля |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,6 мм |
| Бронирование: | без брони |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications Cable Certified for Canada Types CM, CM-LS, CMG, CMP, CMR, CMR-LS, CMX, CMX Outdoor (DUZX7.E303448) |
27.02.2015 27.02.2100 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |

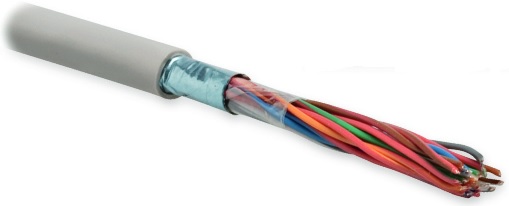

Кабели многопарные витая пара, экранированные (F/UTP), категория 3, 24 AWG, одножильные, внутренние, LSZH Hyperline
Внутри помещений. Прокладка телефонных линий, организация соединений кроссового оборудования АТС в условиях повышенных электромагнитных помех. Наличие экрана позволяет использовать данный кабель для подключения оборудования ADSL. Передача сигналов 10 Мбит/с на частоте до 16 МГц.
Поддерживаемые приложения
10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3.

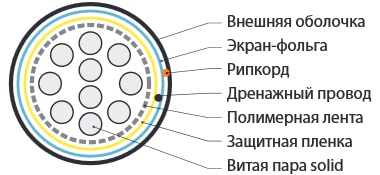

10 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid
25 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid
50 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid
100 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid
Кабели многопарные витая пара, экранированные (F/UTP), категория 3, 24 AWG, одножильные, внутренние, LSZH Hyperline
- Экран F/UTP: общий из алюминиевой фольги
- Доступны исполнения кабеля на 10 / 25 / 50 / 100 пар
- У кабелей более 10 пар жилы сгруппированы в пучки
- Сердечник обернут бандажной лентой и защитной пленкой
- Передача сигналов 10 Мбит/с (90 м) на частоте до 16 МГц
- Возможные варианты внешней оболочки: PVC / LSZH
- Однопроволочные жилы: 0,51 мм (24 AWG)
Кабели многопарные витая пара, экранированные (F/UTP), категория 3, 24 AWG, одножильные, внутренние, LSZH Hyperline
- IEC 61156, IEE 802.3i (10BASE-T), IEE 802.3u (100BASE-T4)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 3/ Класс C)
- PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Кабели многопарные витая пара, экранированные (F/UTP), категория 3, 24 AWG, одножильные, внутренние, LSZH Hyperline
Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Экран-фольга | Общий: алюминизированная полиэстерная пленка |
| Дренажный провод | Луженая медь, однопроволочный |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Бандажная лента | Полимерная лента, спиральная намотка |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
| PVC | LSZH | |
| Число витых пар | 10, 25, 50, 100 пар | |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) | |
| Номинальное сечение жилы | 0,205 мм2 | |
| Диаметр жилы по изоляции | (0,98 ± 0,02) мм | |
| Диаметр дренажного провода | (0,51 ± 0,01) мм | |
| Радиус изгиба (монтаж / экспл.) | 10 / 8 внешних диаметров | |
| Температура эксплуатации | -20...+50°С | -20...+60°С |
| 10 пар | 25 пар | 50 пар | 100 пар | |
| Макс. растягивающее усилие | 90 Н | 200 Н | 400 Н | 1000 Н |
| Толщина внешней оболочки | 0,7 мм | 0,7 мм | 1,0 мм | 1,2 мм |
| Внешний диаметр кабеля (ном.) | 9,0 мм | 11,5 мм | 15,8 мм | 22,0 мм |
| Вес 1 км кабеля (ном.) | 70 кг | 162 кг | 500 кг | 570 кг |
Электрические характеристики
| Диапазон частот | 1–16 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 3 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 33 пФ/м |
Частотные характеристики (24 AWG)
| Частота, МГц | Затухание, дБ/100 м | NEXT, дБ | ELFEXT, дБ | RL (Return Loss), дБ |
|---|---|---|---|---|
| 1 | 2,6 | 41,3 | 39,0 | 12,0 |
| 4 | 5,6 | 32,3 | 27,0 | 12,0 |
| 8 | 8,5 | 27,8 | 23,0 | 12,0 |
| 10 | 9,7 | 26,3 | 19,0 | 12,0 |
| 16 | 13,1 | 23,3 | 15,0 | 10,0 |
