| Основные характеристики | |
| Вид продукции: | кабель витая пара (магистральный внутренней прокладки) |
| Серия: | FUTP2-C5-S24-IN-LSZH |
| Тип: | FUTP2 |
| Категория (TIA/EIA): | 5 |
| Наличие экрана: | экранированный |
| Цвет: | серый |
| Количество пар: | 2 |
| Внешний диаметр (мм): | 5 |

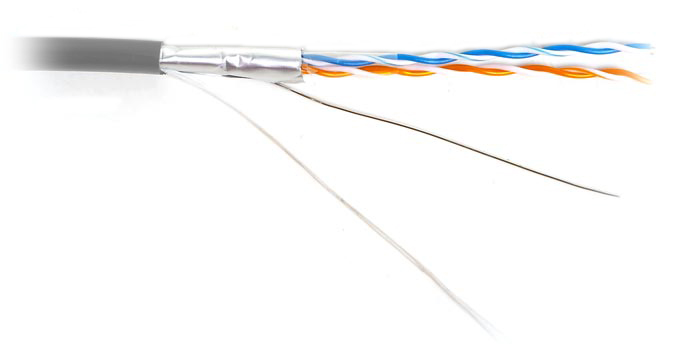

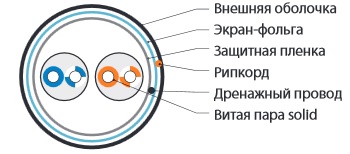

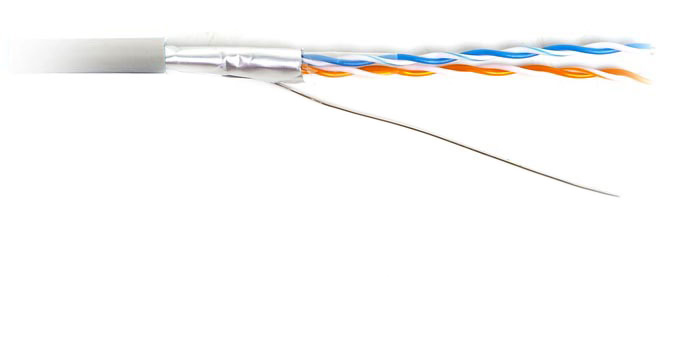

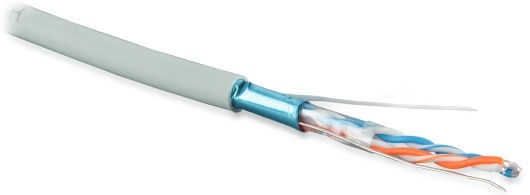

| Конструкция кабеля: | F/UTP |
| Среда эксплуатации: | внутри помещений (indoor) |
| Общий экран: | алюминизированная полиэстерная пленка |
| (Для служебного использования) Номинальное напряжение: | до 48 В |
| Температура эксплуатации: | -40 °C ... +60 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Диаметр проводника в изоляции (мм): | 0.99 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,205 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
| Оболочка | |
| Внешняя оболочка: | LSZH |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки (мм): | 0.6 |
| Наличие рипкорда: | Нет |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 25.4 |
| Длина кабеля в упаковке (м): | 500 |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация) (Н): | 60 |
| Минимальный радиус изгиба: | 4 внешних диаметра кабеля |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Экран | |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Диаметр дренажного провода (мм): | 0.41 |
| Материал дренажного провода: | медь луженая (TC) |
| Упаковка | |
| Высота упаковки (мм): | 200 |
| Ширина упаковки (мм): | 370 |
| Глубина упаковки (мм): | 370 |
| Вес упаковки (кг): | 14.1 |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |
| Наличие разделителя: | Нет |
| Удлинение жилы: | не менее 14% |
| Усилие на разрыв рипкорда (кг): | 10 |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1, IEC 61034, IEC 60754, IEC 61156 |
| Пожаробезопасность NEC: | CM, CMG, CMX - общего назначения |
| Пожаробезопасность UL: | UL 1581 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2, ANSI/TIA/EIA-568-B.2-1 |
| Маркировка кабеля | |
| Легенда: | Hyperline FUTP2-C5-S24-IN-LSZH-GY---F/UTP CAT.5 нг(С)HF 2x2x0,51---ISO/IEC 11801/EN50173---ANSI/TIA-568-C.2---WW/YY---XXXXM |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), с внешней оболочкой из пластиката (LSZH), в исполнении нг(С)-HF, на номинальное напряжение до 50 В (С-CA.ПБ57.В.03355) |
30.09.2016 29.09.2019 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
