| Основные характеристики | |
| Категория (TIA/EIA): | 5 |
| Количество пар: | 2 |
| Конструкция кабеля: | U/UTP |
| Цвет: | серый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 4.5 мм |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.5 мм |
| Проводник | |
| Конструкция проводников: | многопроволочная (stranded) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,61 мм |
| Сечение проводника: | 0,23 кв. мм |
| Число и диаметр проволок проводника: | 7 х 0,203 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.97 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | CM, CMG, CMX - общего назначения |
| Пожаробезопасность UL: | UL 1581,UL 444 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 41 кг |
| Длина кабеля в упаковке: | 500 м |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Эксплуатационные характеристики | |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Кабели витая пара, неэкранированные (U/UTP), категория 5; 2 пары (24 AWG), многожильные, внутренние, LSZH
Внутри помещений. Организация межсоединений в подсистеме рабочей зоны СКС категории 5e. Изготовление патч-кордов. Соединения в сетях 1 Гбит/с на частоте до
100 МГц
Поддерживаемые приложения
Ethernet (10BASE-T, 100BASE-T2) 10 Мбит/с – для 1 пары; 100 Мбит/с – для 2 пар, ATM-52 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5.

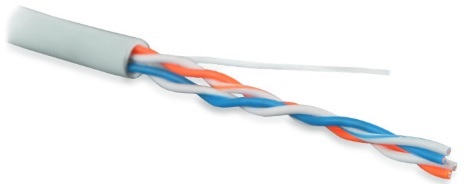

1 - Внешняя оболочка
2 - Витая пара patch
- Неэкранированный медный кабель, 2 пары, категория 5e, многожильный (patch)
- Кабель подходит для использования внутри помещений
Кабели витая пара, неэкранированные (U/UTP), категория 5; 2 пары (24 AWG), многожильные, внутренние, LSZH
- Соответствует стандартам ANSI/TIA/EIA-568С.2
- Класс пожарной безопасности IEC60332-1 (CM)
- Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581
Кабели витая пара, неэкранированные (U/UTP), категория 5; 2 пары (24 AWG), многожильные, внутренние, LSZH
Материалы и конструкция
- Проводник: медь, многопроволочный (patch)
- Изоляция жил: полиэтилен высокой плотности
- Внешняя оболочка: PVC (поливинилхлорид) или LSZH (малодымный безгалогенный компаунд)
Технические характеристики
- Диаметр проводника (жилы): 0,61 (7 ? 0,203) мм (24 AWG)
- Диаметр жилы по изоляции: (0,97 ± 0,05) мм
- Внешний диаметр (размер) кабеля: (4,5 ± 0,2) мм
- Толщина внешней оболочки: (0,50 ± 0,05) мм
- Стандартная упаковка: 500 м
- Вес 1 км кабеля: 41 кг
| Макс. сопротивление при 20°C | 9,38 Ом/100 м |
| Дисбаланс сопротивления | 5 % |
| Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц | 330 пФ/100 м |
| Сопротивление на частоте 0,772-100 МГц | 85–115 Ом |
| Макс. рабочая емкость | 5,6 нФ/м |
| Проба на искру | 2,5 кВ |
