| Основные характеристики | |
| Категория (TIA/EIA): | 5 |
| Количество пар: | 2 |
| Конструкция кабеля: | U/UTP |
| Цвет: | серый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 4.3 мм |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.5 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.89 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | CM, CMG, CMX - общего назначения |
| Пожаробезопасность UL: | UL 1581,UL 444 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 18 кг |
| Длина кабеля в упаковке: | 500 м |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация): | 50 Н |
| Минимальный радиус изгиба: | 4 внешних диаметра кабеля |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Удлинение жилы: | не менее 14% |
| Бронирование: | без брони |
| Упаковка | |
| Высота упаковки: | 245 мм |
| Ширина упаковки: | 280 мм |
| Глубина упаковки: | 280 мм |
| Масса кабеля в упаковке: | 10.8 кг |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Кабель витая пара, неэкранированная U/UTP, категория 5, 2 пары (24 AWG), одножильный (solid), LSZH, нг(А)-HF, -20°C - +75°C, серый
Экономичное решение для прокладки телефонной проводки, подключения систем сигнализации, разводки на кроссах. 2-парный кабель подходит для подключения модемов xDSL, а также подсистем СКС категории 5, использующих только 2 пары проводников. Передача сигналов частоте до 100 МГц (1, 2 пары: 10–100 Мбит/с).
Поддерживаемые приложения
Ethernet (10BASE-T, 100BASE-T2) 10 Мбит/с – для 1 пары; 100 Мбит/с – для 2 пар, ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5.

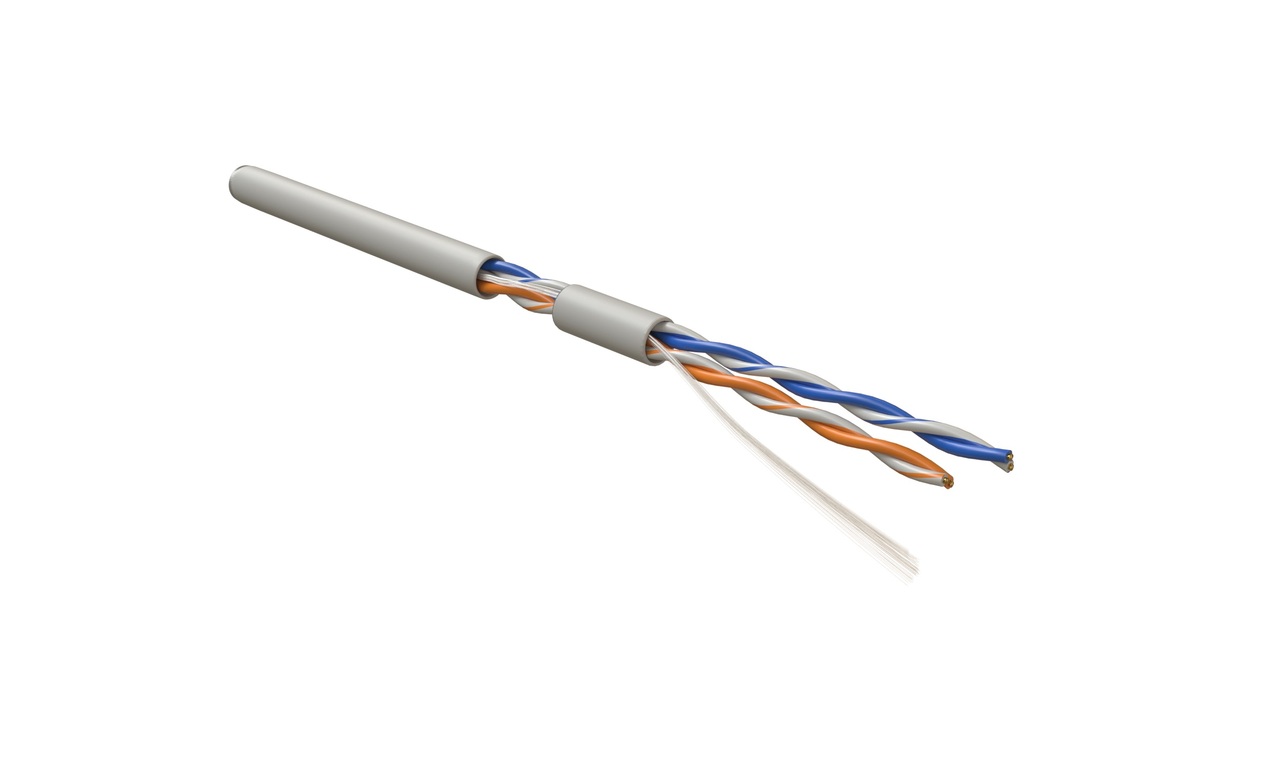

1 – Внешняя оболочка
2 – Витая пара solid
3 – Рипкорд
Кабель витая пара, неэкранированная U/UTP, категория 5, 2 пары (24 AWG), одножильный (solid), LSZH, нг(А)-HF, -20°C - +75°C, серый
- Неэкранированный U/UTP кабель на 1/ 2 пары
- Кабель на 1 пару – 10 Мбит/с на частоте до 100 МГц
- Кабель на 2 пары – 100 Мбит/с на частоте до 100 МГц
- Возможные варианты внешней оболочки: PVC / LSZH
- Однопроволочные жилы: 0,51 мм (24 AWG)
Кабель витая пара, неэкранированная U/UTP, категория 5, 2 пары (24 AWG), одножильный (solid), LSZH, нг(А)-HF, -20°C - +75°C, серый
- IEC 61156, IEE 802.3u (10BASE-T/100BASE-T2)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
- PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Кабель витая пара, неэкранированная U/UTP, категория 5, 2 пары (24 AWG), одножильный (solid), LSZH, нг(А)-HF, -20°C - +75°C, серый
Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
| Число витых пар | 1 пара | 2 пары |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) | |
| Номинальное сечение жилы | 0,205 мм2 | |
| Диаметр жилы по изоляции | (0,89 ± 0,04) мм | |
| Толщина внешней оболочки | (0,62 ± 0,05) мм | (0,50 ± 0,05) мм |
| Макс. растягивающее усилие | 26 Н | 50 Н |
| Радиус изгиба (монтаж / экспл.) | 5 / 4 внешних диаметра | |
| Температура эксплуатации | -20...+75 °С | |
| Вес 1 км кабеля (ном.) | 12 кг | 18 кг |
| Внешний диаметр кабеля | (2,80 ± 0,05) мм | (4,30 ± 0,03) мм |
Электрические характеристики
| Диапазон частот | 1–1000 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG) – для 2 пар
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | SRL (Structural Return Loss), дБ | PS ACR, дБ/100 м | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Тип. | Кат. 5 | Тип. | Кат. 5 | Тип. | Кат. 5 | Тип. | Кат. 5 | Тип. | Кат. 5 | |
| 1 | 1,9 | 2,0 | 65,3 | 62,3 | 62,0 | – | 26,0 | 23,0 | 60,0 | – |
| 4 | 3,9 | 4,0 | 56,3 | 53,3 | 53,0 | – | 26,0 | 23,0 | 48,9 | – |
| 10 | 6,2 | 6,5 | 50,3 | 47,3 | 47,0 | – | 26,0 | 23,0 | 40,5 | – |
| 20 | 8,9 | 9,3 | 45,8 | 42,8 | 42,0 | – | 26,0 | 23,0 | 32,8 | – |
| 30 | 11,0 | 11,5 | 42,9 | 40,1 | 39,0 | – | 24,2 | 21,2 | 28,0 | – |
| 60 | 15,9 | 16,6 | 38,4 | 35,6 | 35,0 | – | 21,2 | 18,2 | 17,8 | – |
| 100 | 21,0 | 22,0 | 35,3 | 32,3 | 32,0 | – | 19,0 | 16,0 | 10,0 | – |
