| Основные характеристики | |
| Категория (TIA/EIA): | 5 |
| Количество пар: | 25 |
| Конструкция кабеля: | U/UTP |
| Цвет: | черный |
| Среда эксплуатации: | вне помещений (out) |
| Внешний диаметр: | 13 мм |
| Температура эксплуатации: | -40 °C ... +60 °C |
| Оболочка | |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки: | 0.8 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Толщина изоляции проводников: | 0.19 мм |
| Диаметр проводника в изоляции: | 0.88 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Стандарты | |
| Пожаробезопасность NEC: | CM |
| Пожаробезопасность UL: | UL 1581 VW-1,UL 444 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 180 кг |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация): | 150 Н |
| Дополнительные характеристики | |
| Удлинение жилы: | не менее 15% |
| Усилие на разрыв рипкорда: | 15,3 кг |
| Особенности | |
| Бронирование: | без брони |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications Cable Certified for Canada Types CM, CM-LS, CMG, CMP, CMR, CMR-LS, CMX, CMX Outdoor (DUZX7.E303448) |
27.02.2015 27.02.2100 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), т.м. "Hyperline", с внешней оболочкой из полиэтилена, на номинальное напряжение до 50В (РОСС СА.31588.04ОЦН0.ОС05.00098) |
16.08.2019 15.08.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т. м. "Hyperline", с числом медных жил от 2 до 200, диаметром от 0,4 до 0,7 мм, на номинальное напряжение до 600 В включительно, с изоляцией и в оболочке из полиэтилена (НСОПБ.СА.ПР019/2.Н.00796) |
27.11.2014 26.11.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с числом медных жил от 2 до 200, диаметром от 0,4 до 0,7 мм, на номинальное напряжение до 600 В включительно, с изоляцией и в оболочке из полиэтилена (РОСС RU.M704.04ЮАБ0) |
27.11.2014 26.11.2017 |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |

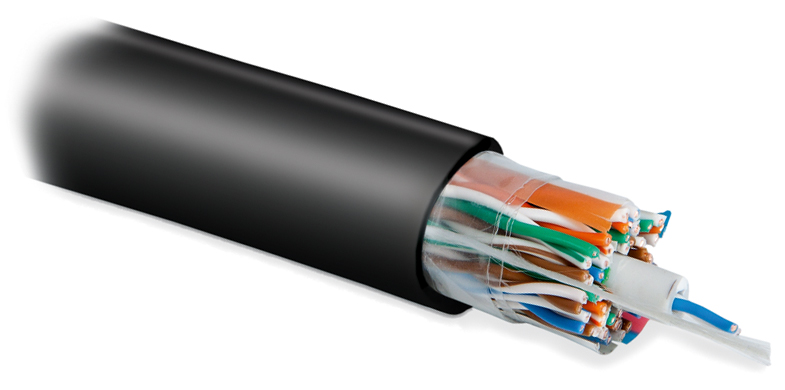

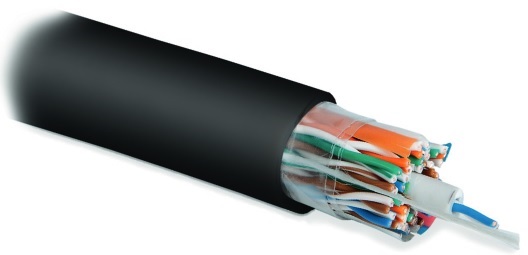

Кабель витая пара, неэкранированная U/UTP, категория 5, 25 пар (4 пары (24 AWG)х6 + 1пара (24 AWG)), одножильный (solid), внешний, PE, -40°C – +60°C, черный
Вне помещений. Построение магистральной подсистемы СКС категории 5 в условиях незначительных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 100 Мбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5.
Кабель витая пара, неэкранированная U/UTP, категория 5, 25 пар (4 пары (24 AWG)х6 + 1пара (24 AWG)), одножильный (solid), внешний, PE, -40°C – +60°C, черный
- Стойкость к УФ-излучению, влаге, низкой температуре
- Неэкранированный U/UTP кабель на 25 пар (6х4 + 1)
- Кабель содержит 6 пучков по 4 пары и 1 центральную витую пару, защищенную индивидуальной оболочкой
- Сердечник обернут защитной бандажной пленкой, пучки витых пар промаркированы лентами разных цветов
- Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
- Однопроволочные жилы: 0,51 мм (24 AWG)
Кабель витая пара, неэкранированная U/UTP, категория 5, 25 пар (4 пары (24 AWG)х6 + 1пара (24 AWG)), одножильный (solid), внешний, PE, -40°C – +60°C, черный
- IEC 61156, IEE 802.3u (100BASE-TX)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
- PE UV (ultra-violet resistant): ANSI/TIA-758
Кабель витая пара, неэкранированная U/UTP, категория 5, 25 пар (4 пары (24 AWG)х6 + 1пара (24 AWG)), одножильный (solid), внешний, PE, -40°C – +60°C, черный

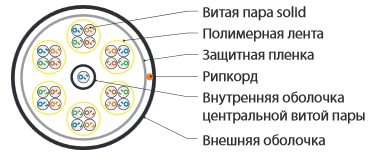

Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Маркировочная лента | Полимерная лента, спиральная намотка |
| Внутренняя оболочка центральной пары | Светостабилизированный полиэтилен (PE) |
| Внешняя оболочка | Светостабилизированный полиэтилен (PE) |
Технические характеристики
| Число витых пар | 25 пар |
| Разделение витых пар в пучки | 6х4 + 1 |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) |
| Номинальное сечение жилы | 0,205 мм2 |
| Диаметр жилы по изоляции | (0,88 ± 0,02) мм |
| Толщина изоляции | (0,19 ± 0,01) мм |
| Толщина внешней оболочки | (0,80 ± 0,05) мм |
| Макс. растягивающее усилие | 150 Н |
| Радиус изгиба (монтаж / экспл.) | 10 / 8 внешних диаметров |
| Температура эксплуатации | -40...+60 °С |
| Внешний диаметр кабеля (ном.) | (13,0 ± 0,5) мм |
| Вес 1 км кабеля (ном.) | 180 кг |
Электрические характеристики
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG)
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ACR, дБ/100 м |
|---|---|---|---|---|---|
| 1 | 2,0 | 65,3 | 62,3 | 26,0 | 60,0 |
| 4 | 4,1 | 56,3 | 53,3 | 26,0 | 48,9 |
| 10 | 6,5 | 47,3 | 47,3 | 26,0 | 40,5 |
| 20 | 9,3 | 39,9 | 42,8 | 26,0 | 32,8 |
| 31,25 | 11,7 | 35,4 | 39,9 | 24,2 | 28,3 |
| 62,5 | 17,0 | 32,3 | 35,4 | 21,2 | 18,0 |
| 100 | 22,0 | 42,9 | 32,3 | 19,0 | 10,0 |
