| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Количество пар: | 4 |
| Конструкция кабеля: | F/UTP |
| Цвет: | желтый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 5.4 мм |
| Общий экран: | алюминизированная полиэстерная пленка |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.4 мм |
| Проводник | |
| Конструкция проводников: | многопроволочная (stranded) |
| Калибр AWG: | 26 AWG |
| Номинальный диаметр проводника: | 0,48 мм |
| Сечение проводника: | 0,142 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.92 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | CM |
| Пожаробезопасность UL: | UL 1581 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 33 кг |
| Длина кабеля в упаковке: | 100 м |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.38 мм |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 80 Н |
| Допустимое растягивающее усилие (эксплуатация): | 80 Н |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Бронирование: | без брони |

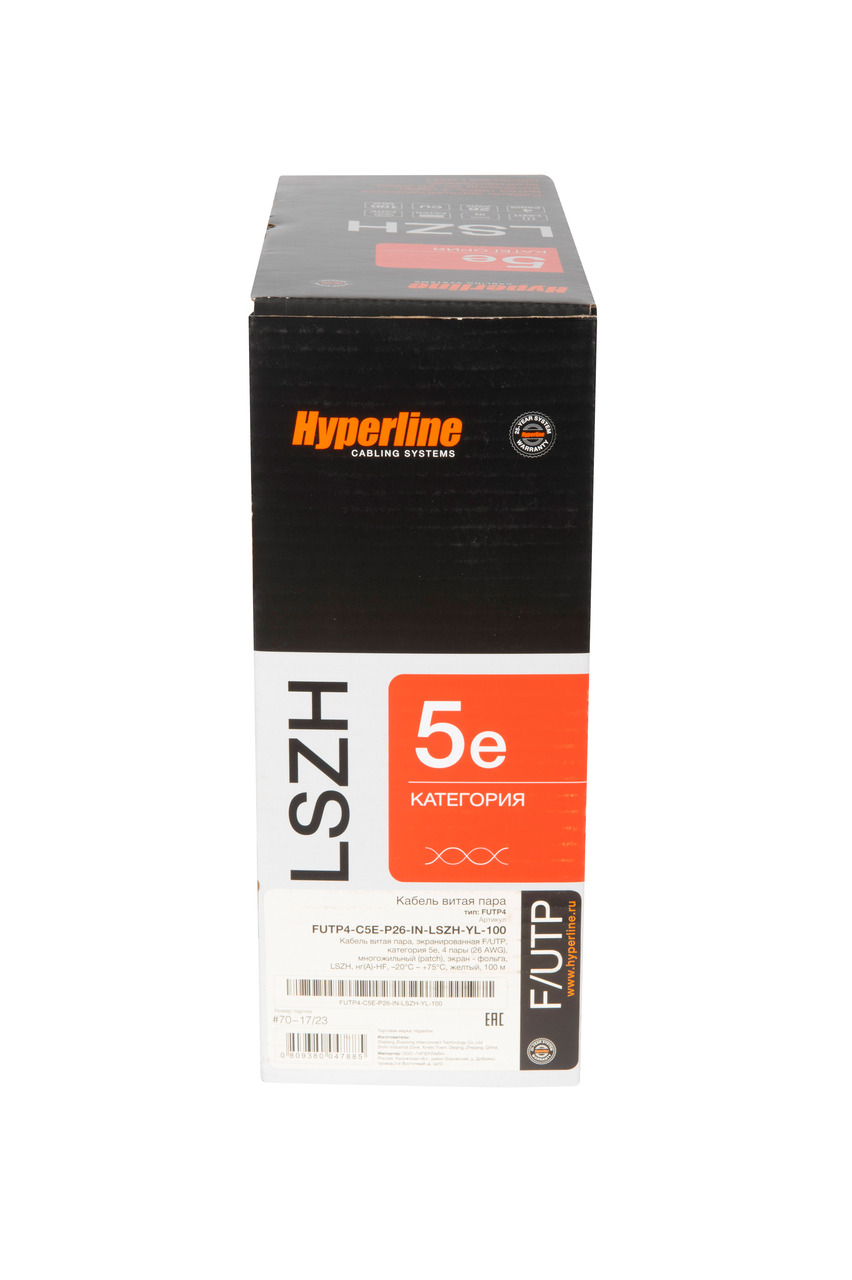

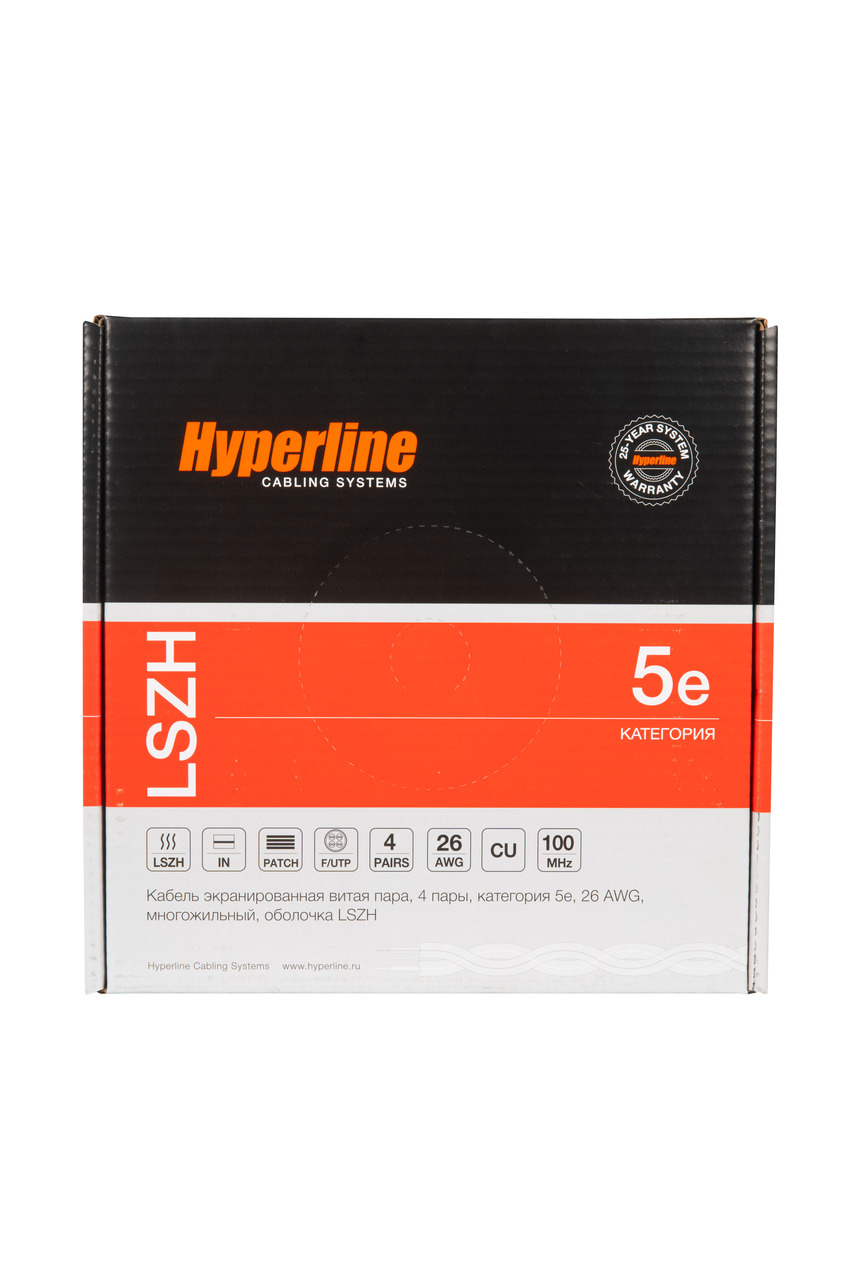

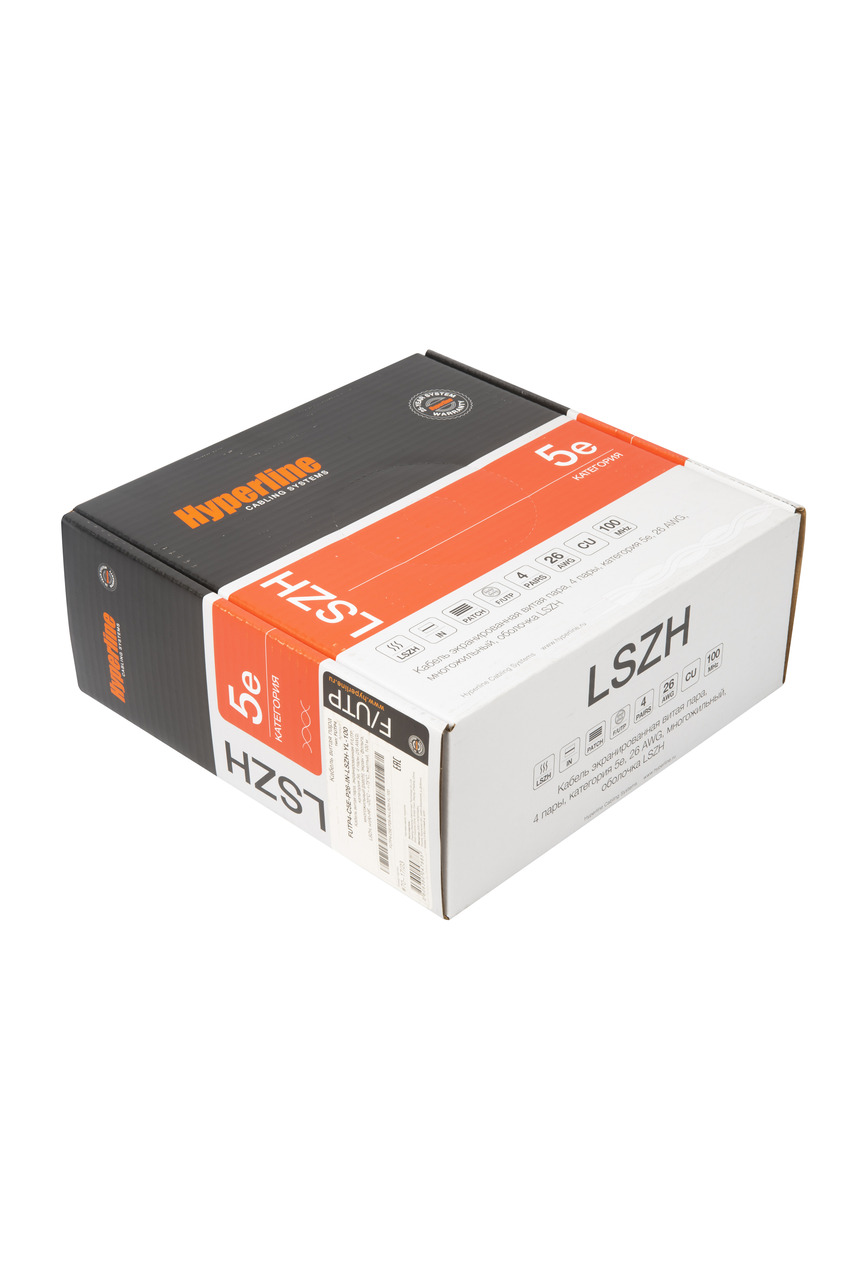

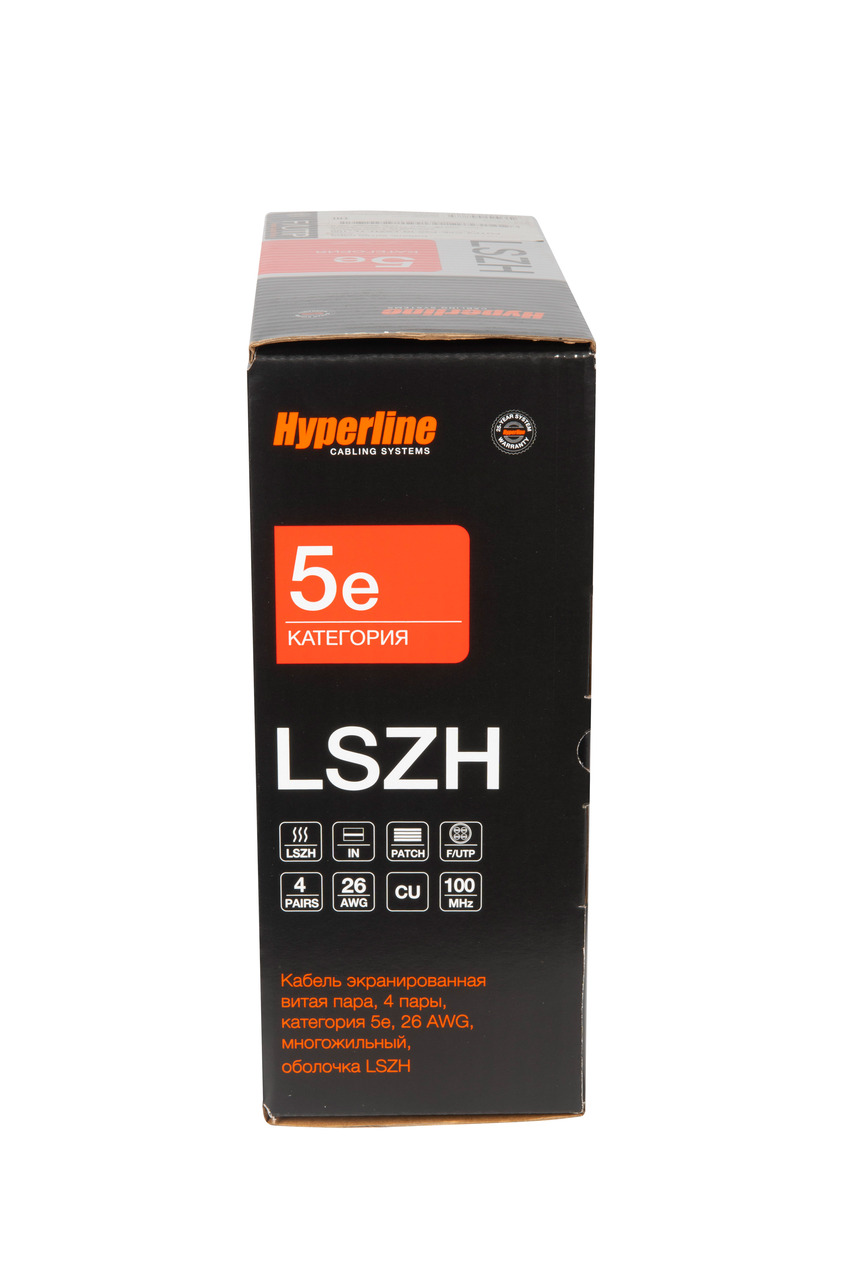

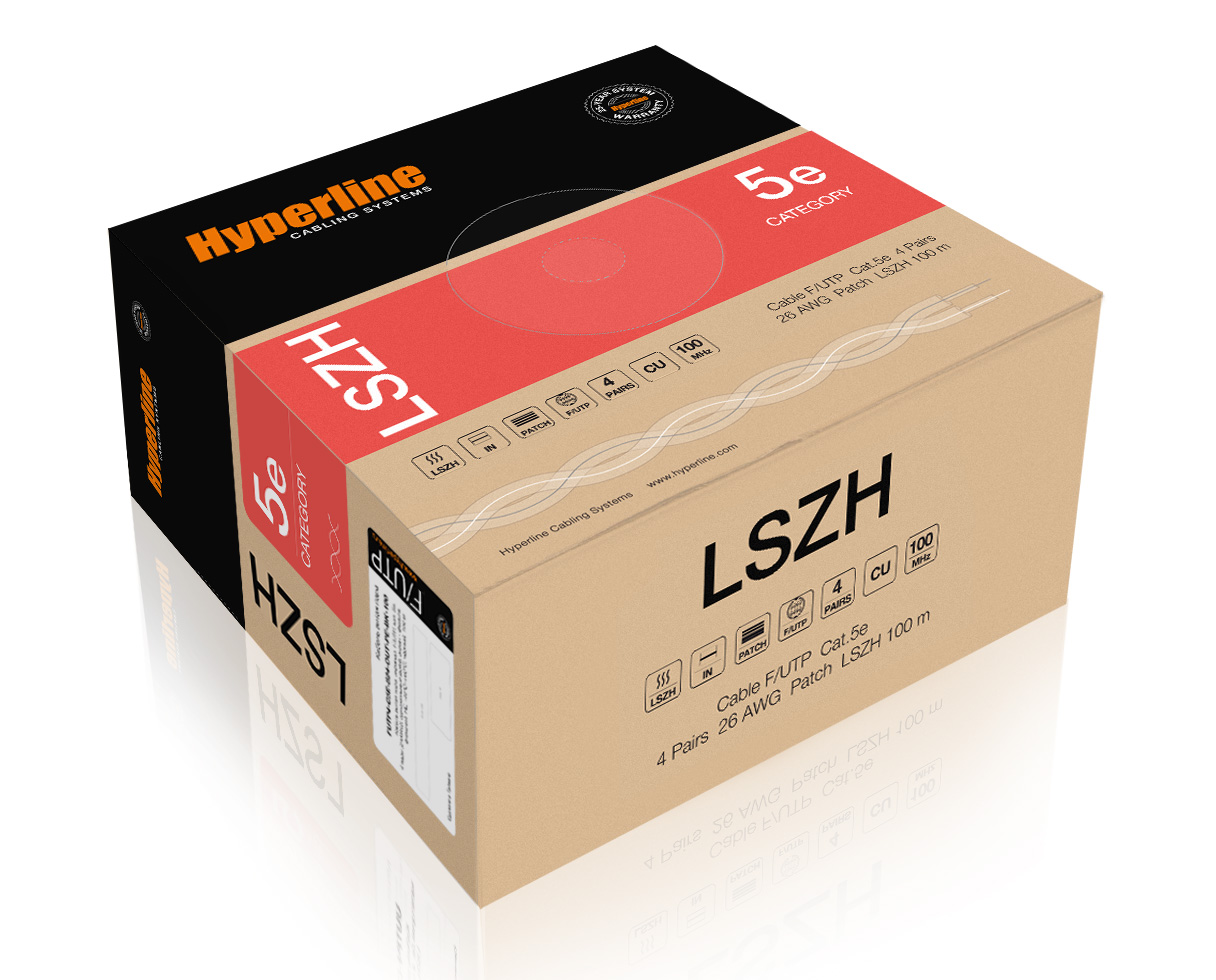

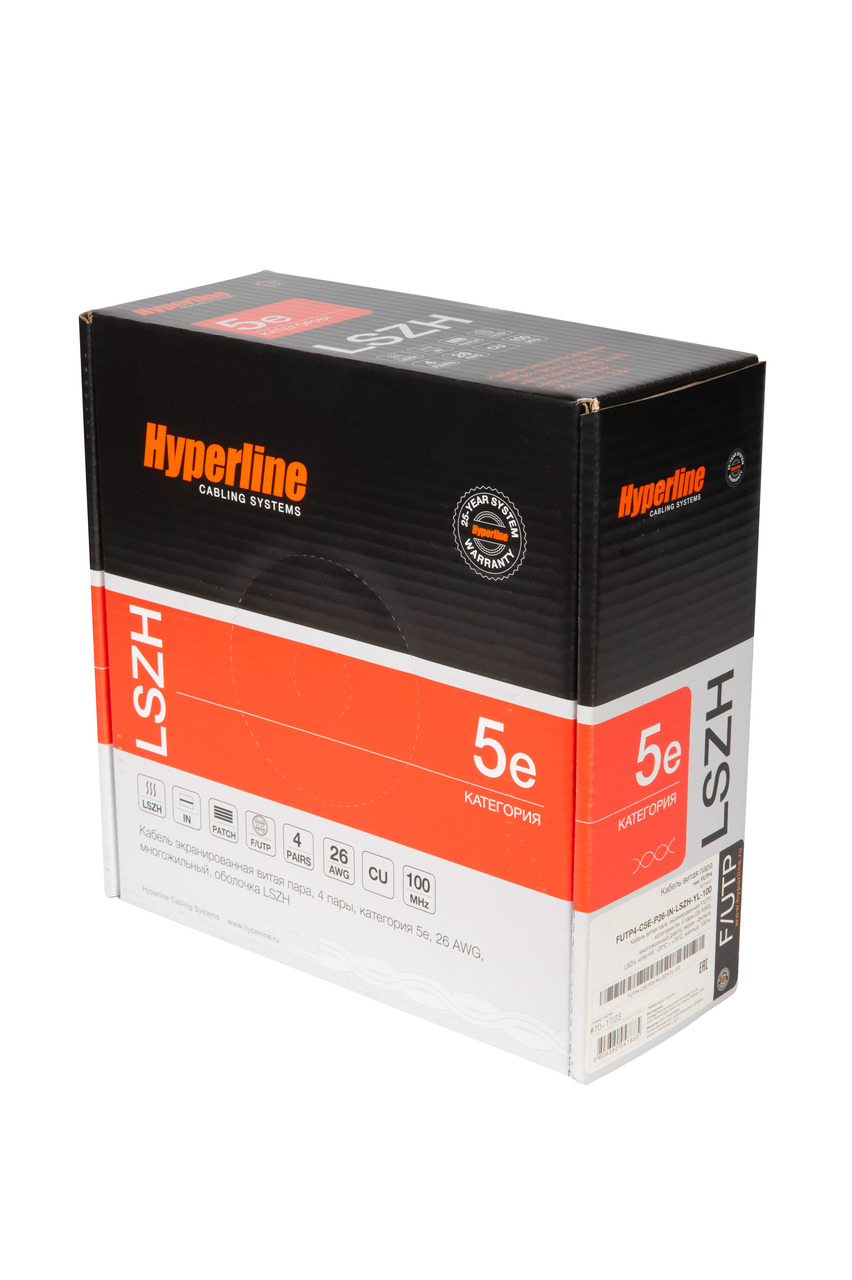

| Упаковка | |
| Высота упаковки: | 145 мм |
| Ширина упаковки: | 300 мм |
| Глубина упаковки: | 300 мм |
| Масса кабеля в упаковке: | 3.52 кг |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |

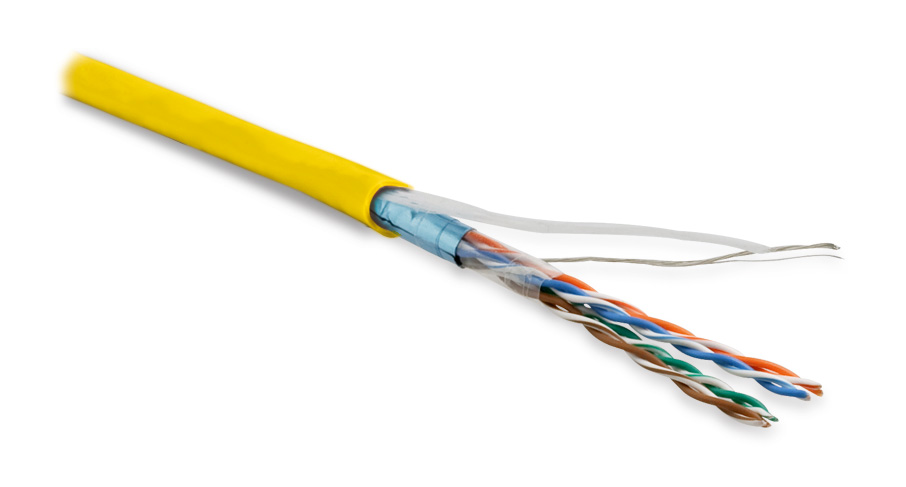

Кабель витая пара, экранированная F/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, LSZH, нг(А)-HF, –20°C – +75°C, желтый
Внутри помещений. Организация межсоединений в подсистеме рабочей зоны СКС категории 5e в условиях незначительных электромагнитных помех. Изготовление патч-кордов. Соединения в сетях 1 Гбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.
1 - Внешняя оболочка
2 - Экран-фольга
3 - Дренажный провод
4 - Защитная пленка
5 - Витая пара solid
Что значит LSZH?
Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...
Кабель витая пара, экранированная F/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, LSZH, нг(А)-HF, –20°C – +75°C, желтый
- Гибкий кабель для межсоединений и патч-кордов
- Экран F/UTP: общий из алюминиевой фольги
- Возможные варианты внешней оболочки: PVC / LSZH
- Многопроволочные жилы: 0,48 (7х0,16) мм (26 AWG)
Кабель витая пара, экранированная F/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, LSZH, нг(А)-HF, –20°C – +75°C, желтый
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
- PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Кабель витая пара, экранированная F/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, LSZH, нг(А)-HF, –20°C – +75°C, желтый
Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Экран-фольга | Общий: алюминизированная полиэстерная пленка |
| Дренажный провод | Луженая медь, однопроволочный |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
| PVC | LSZH | |
| Число витых пар | 4 пары | |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) | |
| Номинальное сечение жилы | 0,205 мм2 | |
| Диаметр жилы по изоляции | (0,93 ± 0,05) мм | |
| Диаметр дренажного провода | (0,41 ± 0,01) мм | |
| Толщина внешней оболочки | (0,45 ± 0,05) мм | |
| Макс. растягивающее усилие | 92 Н | |
| Радиус изгиба (монтаж / экспл.) | 8 / 4 внешних диаметра | |
| Температура эксплуатации | -20...+75 °С | |
| Внешний диаметр кабеля | (6,0 ± 0,5) мм | |
| Вес 1 км кабеля (ном.) | 36,1 кг | 31,2 кг |
Электрические характеристики
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Испытательное напряжение (перем. ток) | 700 В/1 мин |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
| Емкостная ассиметрия на частоте 1 кГц | ≤ 1,2 пФ/м |
| Скорость распространения сигнала | ≥ 66 % |
| Асимметрия задержки сигнала | ≤ 35 нс/100 м |
Частотные характеристики (24 AWG)
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | |
| 1 | 1,8 | 2,1 | 71,3 | 65,3 | 68,3 | 62,3 | 22,0 | 20,0 | 64,0 | 61,0 | 67,0 | 64,0 |
| 4 | 3,9 | 4,1 | 62,3 | 56,3 | 59,3 | 53,3 | 25,0 | 23,0 | 52,0 | 49,0 | 55,0 | 52,0 |
| 10 | 6,2 | 6,5 | 56,3 | 50,3 | 53,3 | 47,3 | 28,0 | 25,0 | 44,0 | 41,0 | 47,0 | 44,0 |
| 20 | 8,8 | 9,3 | 51,8 | 45,8 | 48,8 | 42,8 | 28,0 | 25,0 | 38,0 | 35,0 | 41,0 | 38,0 |
| 30 | 10,9 | 11,5 | 49,1 | 43,1 | 46,1 | 40,1 | 27,0 | 23,8 | 35,0 | 31,5 | 38,0 | 34,5 |
| 60 | 15,8 | 16,6 | 44,6 | 38,6 | 41,6 | 35,6 | 24,0 | 21,1 | 28,0 | 25,4 | 31,0 | 28,4 |
| 100 | 21,0 | 22,0 | 41,3 | 35,3 | 38,3 | 32,3 | 22,0 | 18,8 | 24,0 | 21,0 | 27,0 | 24,0 |
