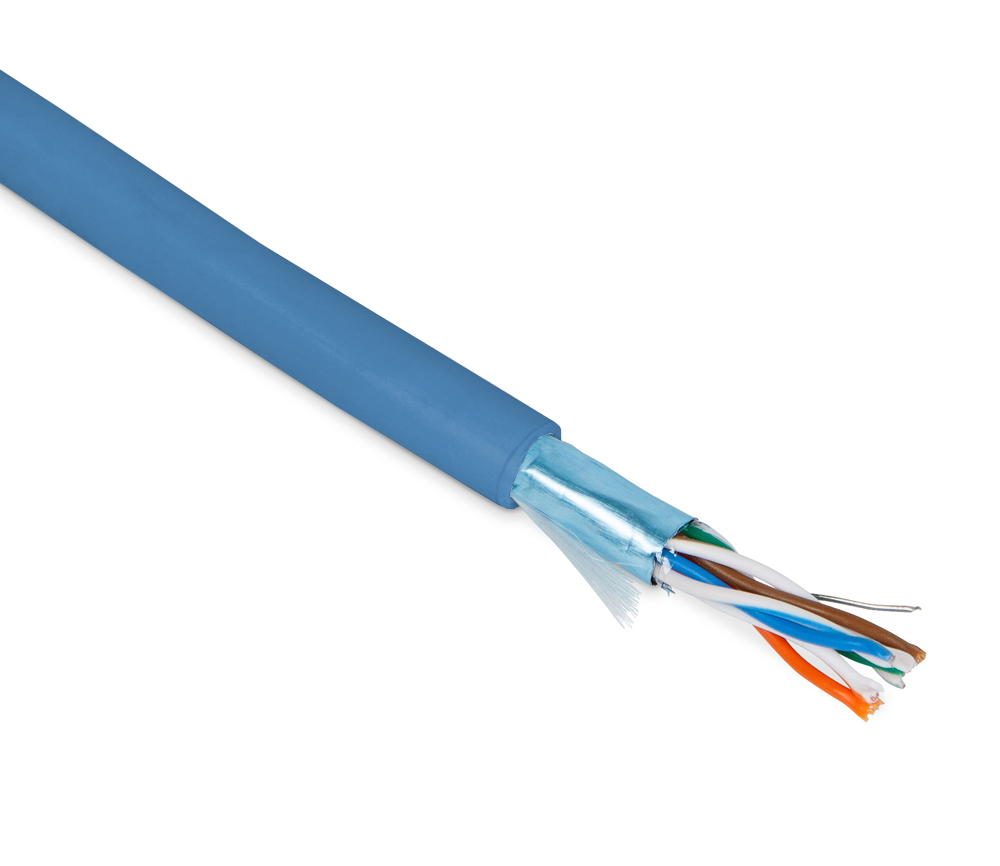

Основные характеристики | |
Категория (TIA/EIA): | 5e |
Количество пар: | 4 |
Конструкция кабеля: | F/UTP |
Цвет: | синий |
Среда эксплуатации: | внутри помещений (indoor) |
Внешний диаметр: | 5.4 мм |
Общий экран: | алюминизированная полиэстерная пленка |
Температура эксплуатации: | -20 °C ... +75 °C |
Скрепляющая обмотка: | полиэстерная лента, спиральная намотка |
Оболочка | |
Материал внешней оболочки: | PVC (поливинилхлорид) |
Толщина оболочки: | 0.4 мм |
Проводник | |
Конструкция проводников: | многопроволочная (stranded) |
Калибр AWG: | 26 AWG |
Номинальный диаметр проводника: | 0,48 мм |
Сечение проводника: | 0,142 кв. мм |
Число и диаметр проволок проводника: | 7 х 0,16 мм |
Материал проводников: | электролитическая медь |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 0.92 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
Стандарты | |
Пожаробезопасность NEC: | CM |
Пожаробезопасность UL: | UL 1581,UL 444 |
Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
Габариты и вес | |
Масса 1 км кабеля: | 33 кг |
Длина кабеля в упаковке: | 305 м |
Экран | |
Материал дренажного провода: | медь луженая (TC) |
Диаметр дренажного провода: | 0.38 мм |
Конструкция дренажного провода: | многопроволочная (stranded) |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (монтаж): | 80 Н |
Допустимое растягивающее усилие (эксплуатация): | 80 Н |
Минимальный радиус изгиба: | 8 / 4 наружных диаметров (монтаж/экспл.) |
Температура монтажа: | 0 °С ... +60 °С |
Температура хранения: | -20 °C ... +50 °C |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 0,2 мм |
Бронирование: | без брони |

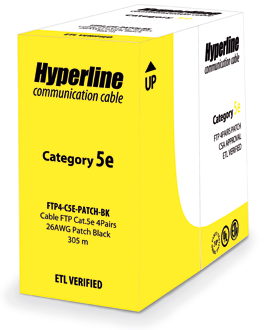

Упаковка | |
Тип упаковки: | коробка |
Высота единичной упаковки: | 210 мм |
Ширина единичной упаковки: | 405 мм |
Глубина единичной упаковки: | 405 мм |
Электрические характеристики | |
Диапазон частот: | 1-100 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 145 Ом/км |
Омическая асимметрия жил в паре (макс.): | 2 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 700 В/1 мин |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Скорость распространения сигнала (мин.): | 68 % |
Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
Сертификат соответствия
Название | Срок действия | |
Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Кабели передачи данных (витая пара), не распространяющие горение при групповой прокладке, предназначенные для внутренней прокладки в зданиях и сооружениях, с медными жилами, ном. напр. 50 В, с изоляцией из полиэтилена, в оболочке из PVC (RU C-CN.ПБ68.B.00910/22) |
12.04.2022 11.04.2025 |
Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), с медными жилами, с внешней оболочкой из поливинилхлоридного пластиката, на номинальное напряжение до 50В т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС05.00058) |
09.07.2019 08.07.2022 |
Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
