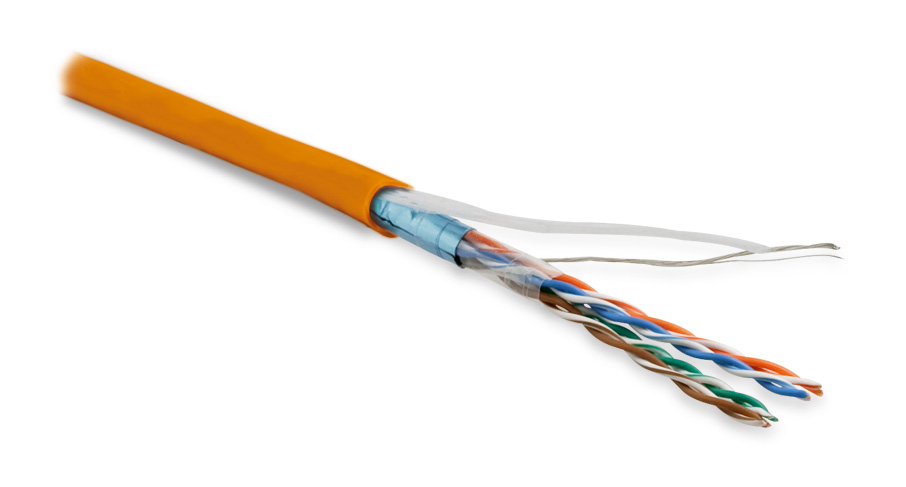

| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Количество пар: | 4 |
| Конструкция кабеля: | F/UTP |
| Цвет: | оранжевый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 5.4 мм |
| Общий экран: | алюминизированная полиэстерная пленка |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Скрепляющая обмотка: | полиэстерная лента, спиральная намотка |
| Оболочка | |
| Материал внешней оболочки: | PVC (поливинилхлорид) |
| Толщина оболочки: | 0.4 мм |
| Проводник | |
| Конструкция проводников: | многопроволочная (stranded) |
| Калибр AWG: | 26 AWG |
| Номинальный диаметр проводника: | 0,48 мм |
| Сечение проводника: | 0,142 кв. мм |
| Число и диаметр проволок проводника: | 7 х 0,16 мм |
| Материал проводников: | электролитическая медь |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.92 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Стандарты | |
| Пожаробезопасность NEC: | CM |
| Пожаробезопасность UL: | UL 1581,UL 444 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 33 кг |
| Длина кабеля в упаковке: | 305 м |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.38 мм |
| Конструкция дренажного провода: | многопроволочная (stranded) |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 80 Н |
| Допустимое растягивающее усилие (эксплуатация): | 80 Н |
| Минимальный радиус изгиба: | 8 / 4 наружных диаметров (монтаж/экспл.) |
| Температура хранения: | -20 °C ... +50 °C |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |
| Бронирование: | без брони |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 145 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Испытательное напряжение (пост. ток): | 700 В/1 мин |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 68 % |
| Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
| Упаковка | |
| Высота упаковки: | 210 мм |
| Ширина упаковки: | 405 мм |
| Глубина упаковки: | 405 мм |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications Cable Certified for Canada Types CM, CM-LS, CMG, CMP, CMR, CMR-LS, CMX, CMX Outdoor (DUZX7.E303448) |
27.02.2015 27.02.2100 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распространяющие горение при групповой прокладке, предназначенные для внутренней прокладки в зданиях и сооружениях, с медными жилами, ном. напр. 50 В, с изоляцией из полиэтилена, в оболочке из PVC (RU C-CN.ПБ68.B.00910/22) |
12.04.2022 11.04.2025 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), с медными жилами, с внешней оболочкой из поливинилхлоридного пластиката, на номинальное напряжение до 50В т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС05.00058) |
09.07.2019 08.07.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
