| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Количество кабелей: | 6 |

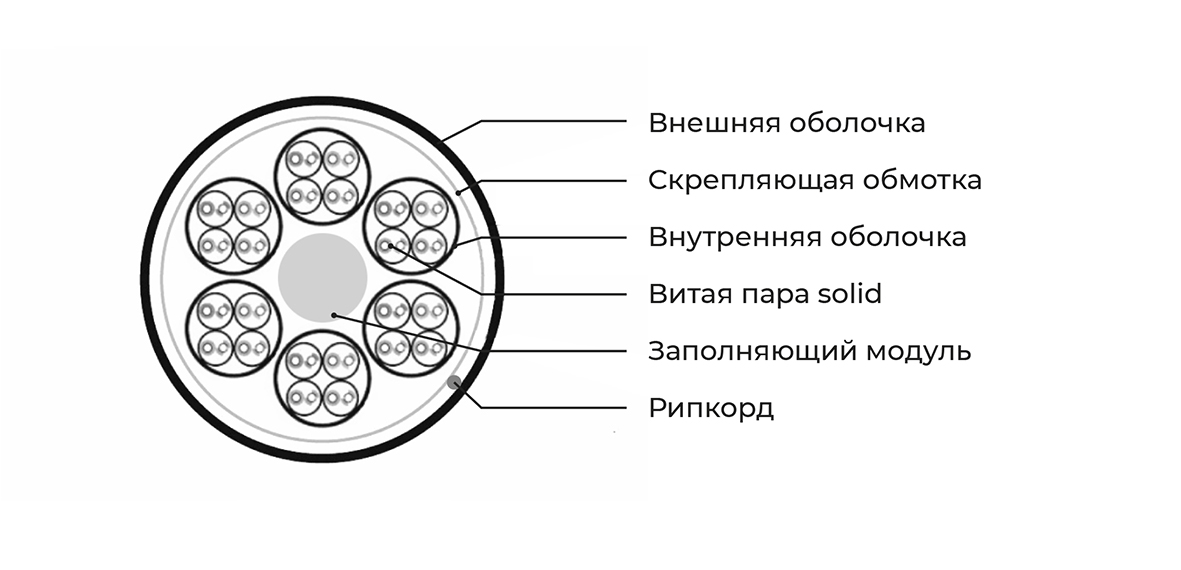

| Конструкция кабелей: | U/UTP |
| Цвет кабеля: | серый |
| Цвет внешней оболочки: | серый |
| Внешний диаметр сборки: | 17.2 мм |
| Предельное отклонение по внешнему диаметру: | 1,2 мм |
| Количество витых пар: | 24 (6х4) пары |
| Конструкция кабеля: | U/UTP |
| Среда эксплуатации: | внутри помещений |
| Область применения: | Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5e в условиях незначительных электромагнитных помех. Передача сигналов 1 Гбит/с на частоте до 100 МГц. |
| Поддерживаемые приложения: | 10-1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e. |
| Особенности: | Неэкранированный U/UTP кабель на 24 пары (х4) Содержит 4-парные кабели под общей внешней оболочкой Передача сигналов 1 GbE (90 м) на частоте до 100 МГц Безопасная безгалогенная оболочка LSZH (нг-HF) Однопроволочные жилы: 0,51 мм (24 AWG) |
| Проводник | |
| Материал проводников: | электролитическая медь |
| Конструкция проводников: | однопроволочная (solid) |
| Сечение проводника: | 0,205 кв. мм |
| Калибр AWG: | 24 AWG |
| Изоляция проводников: | полиэтилен высокой плотности |
| Предельное отклонение по диаметру проводника в изоляции: | 0,03 мм |
| Оболочка | |
| Оболочка кабелей сборки: | малодымный безгалогенный компаунд (LSZH) |
| Толщина оболочки кабелей сборки: | 0.45 мм |
| Диаметр по оболочке кабелей сборки: | 5 мм |
| Толщина оболочки сборки: | 1.1 мм |
| Внешняя оболочка: | малодымный безгалогенный компаунд (LSZH) |
| Скрепляющая обмотка: | полиэтилентерефталатная пленка, спиральная намотка |
| Наличие рипкорда: | Да |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление проводника (при 20 °С): | 93,8 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Емкостная ассиметрия на частоте 1 кГц (макс.): | 1,6 пФ/м |
| Скорость распространения сигнала (мин.): | 69 % |
| Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
| Испытательное напряжение (пост. ток): | 2,5 кВ/2 с |
| Эксплуатационные характеристики | |
| Температура монтажа: | -10 °С ... +60 °С |
| Температура эксплуатации: | -20 °C ... +60 °C |
| Допустимое растягивающее усилие (эксплуатация): | 500 Н |
| Минимальный радиус изгиба (монтаж): | 128 мм |
| Минимальный радиус изгиба (эксплуатация): | 128 мм |
| Габариты и вес | |
| Масса 1 км сборки: | 293 кг |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Кабели многопарные для цифровых систем передачи с индивидуальной и общей оболочкой из компаунда (LSZH) (RU C-RU.АЖ03.В.00122/21) |
22.06.2021 21.06.2026 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Соответствие требованиям Технического регламента о требованиях пожарной безопасности (ФЗ от 22.07.2008 г. № 123-ФЗ) (RU C-RU.АЖ03.B.00183/22) |
31.10.2022 30.10.2027 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Сборки кабельные из кабелей симметричной парной скрутки для цифровых систем передачи (RU Д-RU.РА05.B.76562/22) |
19.08.2022 18.08.2027 |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
