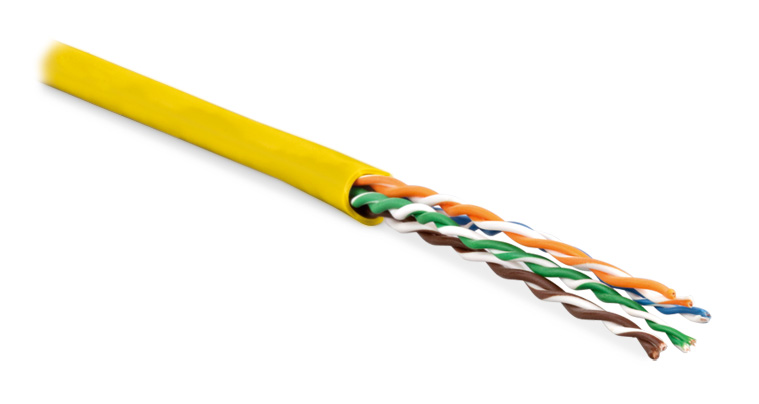

Основные характеристики | |
Категория (TIA/EIA): | 6 |
Количество пар: | 4 |
Конструкция кабеля: | U/UTP |
Цвет: | желтый |
Среда эксплуатации: | внутри помещений (indoor) |
Внешний диаметр: | 5.6 мм |
Температура эксплуатации: | -40 °C ... +75 °C |
Оболочка | |
Толщина оболочки: | 0.45 мм |
Проводник | |
Конструкция проводников: | многопроволочная (stranded) |
Калибр AWG: | 24 AWG |
Номинальный диаметр проводника: | 0,60 мм |
Сечение проводника: | 0,23 кв. мм |
Материал проводников: | медь электролитическая отожженная (BC) |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 1 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
Стандарты | |
Пожаробезопасность IEC: | IEC 60332-1 |
Пожаробезопасность NEC: | CM |
Пожаробезопасность UL: | UL 1581 |
Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
Габариты и вес | |
Масса 1 км кабеля: | 36 кг |
Длина кабеля в упаковке: | 100 м |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (монтаж): | 70 Н |
Допустимое растягивающее усилие (эксплуатация): | 70 Н |
Температура монтажа: | -10 °С ... +60 °С |
Температура хранения: | -40 °C ... +60 °C |
Упаковка | |

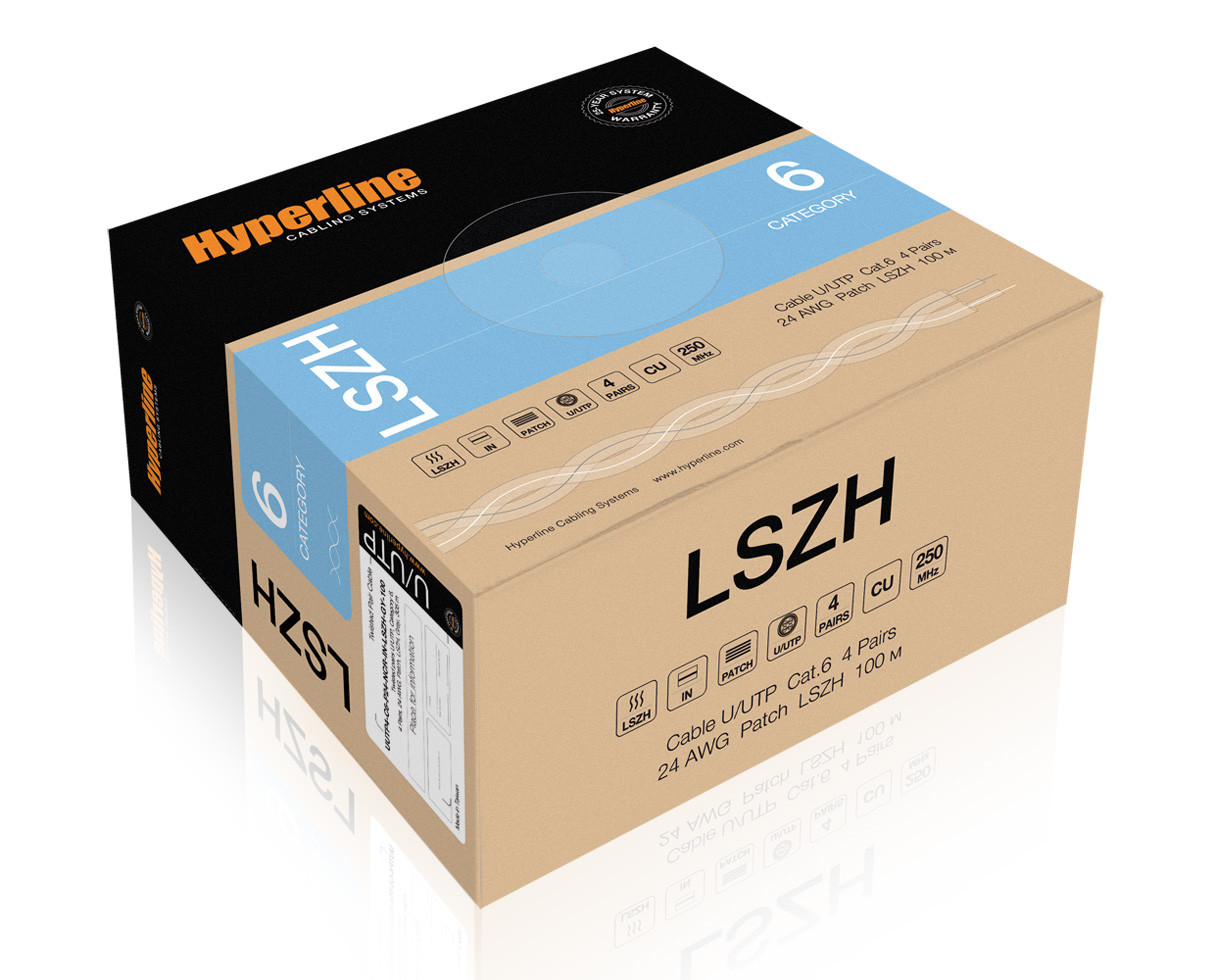

Тип упаковки: | коробка |
Высота единичной упаковки: | 120 мм |
Ширина единичной упаковки: | 290 мм |
Глубина единичной упаковки: | 300 мм |
Дополнительные характеристики | |
Бронирование: | без брони |
Электрические характеристики | |
Диапазон частот: | 1-250 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
Омическая асимметрия жил в паре (макс.): | 5 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 2,5 кВ/2 с |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Скорость распространения сигнала (мин.): | 68 % |
Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Соответствие требованиям Технического регламента Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016) (RU Д-CN.РА08.B.34849/23) |
05.10.2023 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
