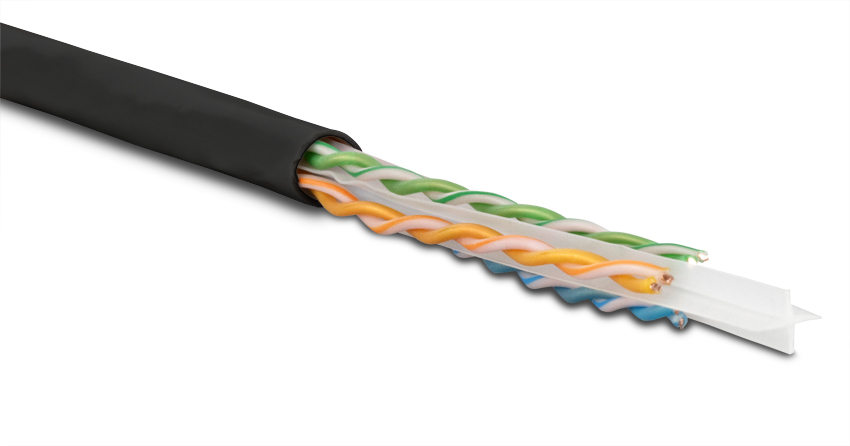

Основные характеристики | |
Категория (TIA/EIA): | 6 |
Количество пар: | 4 |
Конструкция кабеля: | U/UTP |
Цвет: | черный |
Среда эксплуатации: | вне помещений (out) |
Внешний диаметр: | 6.1 мм |
Температура эксплуатации: | -40 °C ... +75 °C |
Оболочка | |
Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
Толщина оболочки: | 0.45 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 23 AWG |
Номинальный диаметр проводника: | 0,55 мм |
Сечение проводника: | 0,255 кв. мм |
Материал проводников: | медь электролитическая отожженная (BC) |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 1 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
Габариты и вес | |
Масса 1 км кабеля: | 36 кг |
Дополнительные характеристики | |
Наличие разделителя: | Да |
Предельное отклонение по внешнему диаметру: | 0,2 мм |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (эксплуатация): | 110 Н |
Температура хранения: | -40 °C ... +60 °C |
Электрические характеристики | |
Диапазон частот: | 1-250 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
Омическая асимметрия жил в паре (макс.): | 2 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 700 В/1 мин |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Скорость распространения сигнала (мин.): | 68 % |
Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Соответствие требованиям Технического регламента Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016) (RU Д-CN.РА08.B.34849/23) |
05.10.2023 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
Смотреть PDF |
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
Смотреть PDF |
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Смотреть PDF |

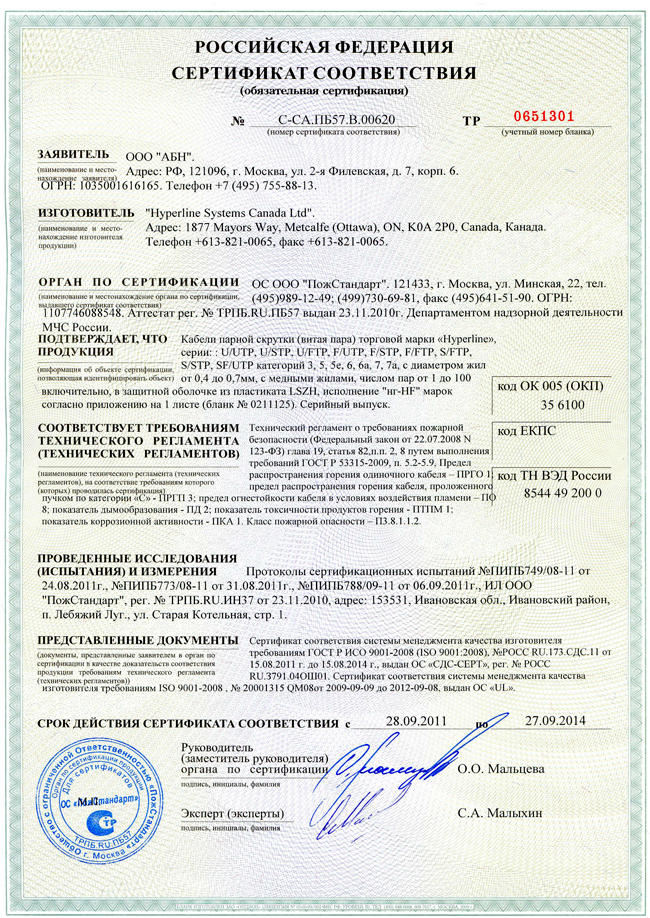

Кабели парной скрутки (витая пара) торговой марки "Hyperline" (С-СА.ПБ57.В.00620) |
28.09.2011 27.09.2014 |
Сертификат соответствия
Название | Срок действия | |
Смотреть PDF |
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Смотреть PDF |
Провода телекоммуникационные (витая пара) т.м. "Hyperline" категорий 2, 3, 5, 5е, 6, 6а, 7, 7а, 8. Серийный выпуск (РОСС СА.АГ80.ВО05469) |
14.02.2013 13.02.2015 |
Артикул | Категория (TIA/EIA) | Количество пар | Конструкция кабеля | Цвет | Внешняя оболочка |
UUTP4-C6-S23-OUT-LSZH-BK-500 | 6 | 4 | U/UTP | черный | LSZH |
