Основные характеристики | |
Тип оптического волокна: | MM 50/125 (OM4) |
Количество волокон: | 24 волокна |
Защитное покрытие волокна: | первичное акриловое покрытие |
Оптический микромодуль: | микротрубка из малодымного безгалогенного компаунда (LSZH) |
Упрочняющие элементы: | защитный покров из упрочняющих арамидных нитей |
Силовой элемент: | центральный диэлектрический элемент из стеклопластика (FRP) |
Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
Внешний диаметр: | 5.8 мм |
Цвет: | черный |
Среда эксплуатации: | внутри и вне помещений (in/out) |
Диаметр центрального силового элемента: | 1.3 мм |
Общие характеристики | |

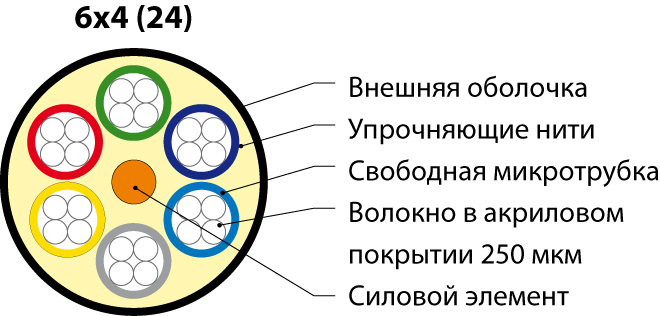

Конструкция кабеля (микротрубки х волокна): | 6х4 |
Диаметр микротрубки: | 1.06 мм |
Габариты и вес | |
Масса 1 км кабеля: | 34 кг |
Длина кабеля в упаковке: | 2000 м |
Эксплуатационные характеристики | |
Температура эксплуатации: | -40 °C ... +70 °C |
Температура монтажа: | -15 °С ... +70 °С |
Допустимое растягивающее усилие (монтаж): | 1320 Н |
Допустимое растягивающее усилие (эксплуатация): | 700 Н |
Изгибоустойчивость: | 300 циклов |
Минимальный радиус изгиба (монтаж): | 110 мм |
Минимальный радиус изгиба (эксплуатация): | 55 мм |
Минимальный радиус изгиба: | 10D |
Стойкость к раздавливающим усилиям: | 250 Н/см |
Ударопрочность: | 3 Н*м |
Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
