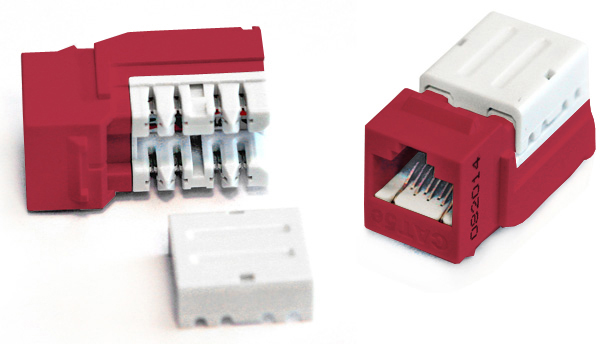

Основные характеристики | |
Категория (TIA/EIA): | 5e |
Тип разъема: | RJ45 |
Тип контактов: | 110 IDC |
Заделка контактов: | NE-TOOL (HT-KJNE-TOOL),инструмент 110 типа |
Цвет: | красный |
Подключаемые проводники: | 0,64...0,51 мм (22...24 AWG) |

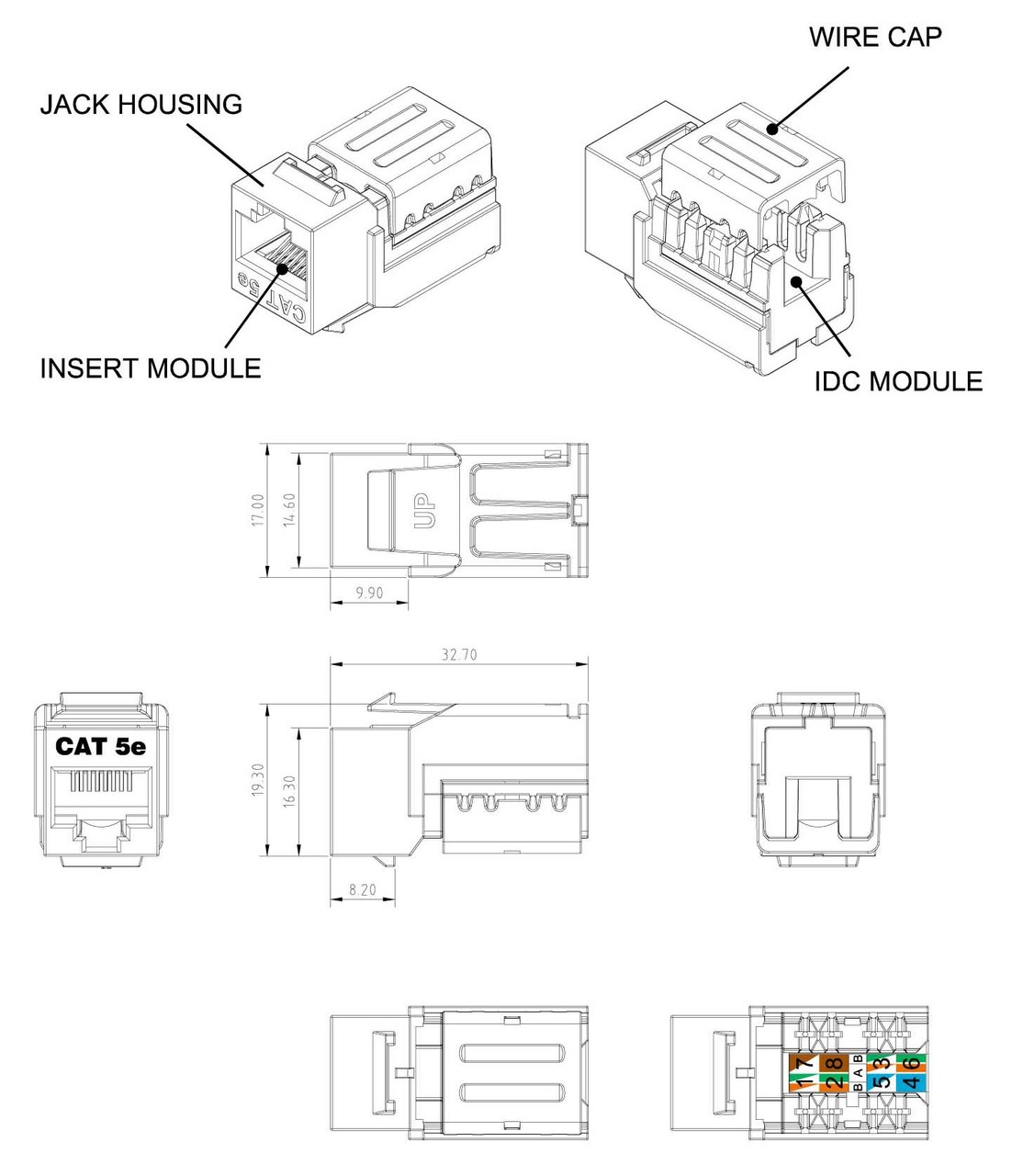

Габариты и вес | |
Высота: | 19.3 мм |
Ширина: | 16.9 мм |
Глубина: | 32.7 мм |
Материалы | |
Материал корпуса: | АБС-пластик |
Материал пружинных контактов: | фосфористая бронза с напылением золотом |
Материал IDC-контактов: | фосфористая бронза с покрытием оловом |
Электрические характеристики | |
Максимальный ток: | 1.5 А |
Рабочее напряжение: | 48 В |
Контактное сопротивление (макс.): | 20 мОм |
Сопротивление изоляции (мин.): | 500 МОм |
Испытательное напряжение: | 1000 В / 60 Гц / 1 мин. |
Эксплуатационные характеристики | |
Количество циклов коммутации (мин.): | 750 |
Относительная влажность (макс.): | 93 % |
Усилие зажима: | 50 Н |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на изделия к электротехническому оборудованию торговой марки "Hyperline", не подлежащие сертификации на соответствие требованиям ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ а изделиях электротехники и радиоэлектроники» (20/03/0110) |
19.03.2020 20.03.2120 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (252) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Смотреть PDF |
Архив:
Кроссовое оборудование, патч-панели, розетки, разъемы, штепсели, модули, модули-вставки, кабели, патч-корды (РОСС RU.0001.11.AB51) |
23.09.2014 13.05.2019 |
Сертификат UL
Название | Срок действия | |
Смотреть PDF |
Communications-, Audio/Video-, Data- and Other Signaling-circuit Accessories (DUXR.E362505) |
26.11.2015 26.11.2100 |
Смотреть PDF |
Communications-, Audio/Video-, Data- and Other Signaling-circuit Accessories Certified for Canada (DUXR7.E362505) |
26.11.2015 26.11.2100 |
Изображение | Название |
![]() | Hyperline FP-GTF-2AS-WH Рамка 80х80, для двух вставок формата Keystone Jack, пос. размер 60 мм, белая FP-GTF-2AS-WH |
Монтаж
Вставка Keystone Jack RJ-45(8P8C), категория 6, 110 IDC, заделка с помощью NE-TOOL, белая
- Соответствует стандартам ANSI/TIA/EIA-568-B.2-1, ISO/IEC 11801 для категории 6
- Допустимое отклонение NEXT при тестировании Fluke DSP 4300 с адаптером PM06: 10 дБ мин.
- Стандарт пожарной безопасности UL 1863
Вставка Keystone Jack RJ-45(8P8C), категория 5e, 110 IDC, заделка с помощью NE-TOOL, белая
- Разработаны специально для использования с инструментом для быстрой заделки NE-TOOL
- Для заделки контактов подходят также ударные инструменты 110 типа или для плинтов (LSA)
- Используется для одножильных проводников 0,64 – 0,51 мм (22 – 24 AWG)
- Неэкранированная (U) и экранированная (SH) версии исполнения
- Пружинные контакты с золотым покрытием
Вставка Keystone Jack RJ-45(8P8C), категория 6, 110 IDC, заделка с помощью NE-TOOL, белая
Материалы
- Корпус RJ-45/U (неэкранированный): ударопрочный ABS-пластик, UL 94V-0
- Пружинные контакты: фосфор-бронза с напылением золотом 1,27 мкм (50 μ")
- IDC-контакты: фосфор-бронза с покрытием 2,54 мкм сплавом олова
Электрические характеристики
- Максимальный ток (при 20°С): 1,5 А
- Ном. рабочее напряжение: 48 В
- Электр. прочность диэлектрика: 1000 В/1 мин. (контакт/контакт)
- Электр. прочность диэлектрика: 1500 В/1 мин. (контакт/экран)
- Сопротивление изоляции: ≤ 500 МОм
- Контактное сопротивление: ≥ 20 мОм
Эксплуатационные характеристики
- Подключаемые проводники: 0,64 – 0,51 мм (22 – 24 AWG)
- Температура эксплуатации: –10°C – +60°C
- Относительная влажность: ≥ 93% (без конденсата)
- Количество подключений: ≤ 750 циклов
- Усилие удержания разъема: 50 Н/1 мин.
