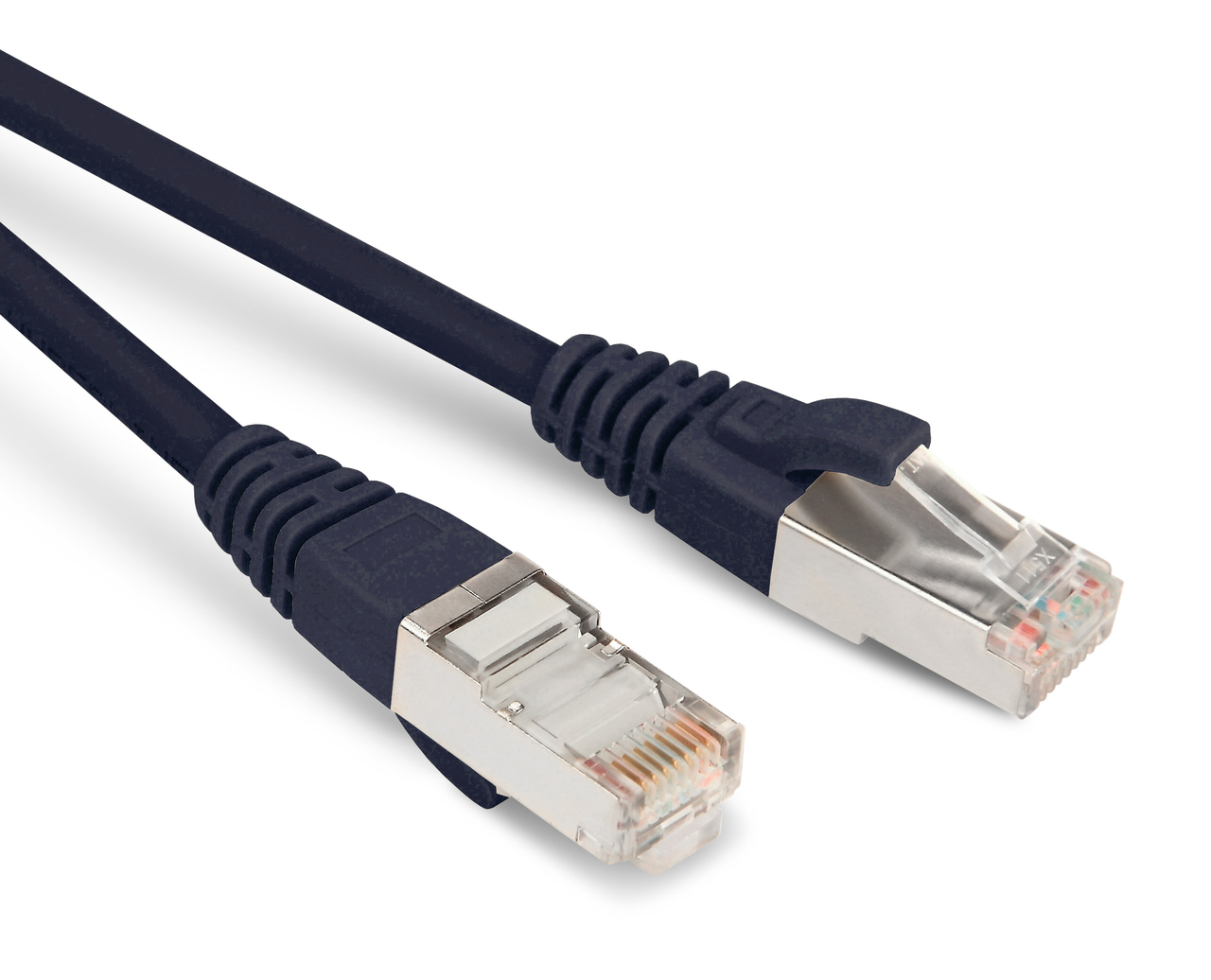

Основные характеристики | |
Тип разъемов: | RJ45 - RJ45 |
Категория (TIA/EIA): | 5e |
Внешняя оболочка: | LSZH |
Калибр AWG: | 26 AWG |
Число и диаметр проволок проводника: | 7 х 0,16 мм |
Конструкция кабеля: | F/UTP |
Количество пар: | 4 |
Длина: | 1.5 м |
Цвет кабеля: | черный |
Оболочка | |
Внешний диаметр кабеля: | 5,1 мм |
Предельное отклонение по внешнему диаметру: | 0,3 мм |
Проводник | |
Конструкция проводников: | многопроволочная (stranded) |
Номинальный диаметр проводника: | 0,48 мм |
Диаметр проводника в изоляции: | 0.9 мм |
Цвет витых пар: | Белый/Оранжевый х Оранжевый; Белый/Зеленый х Зеленый; Белый/Синий х Синий; Белый/Коричневый х Коричневый |

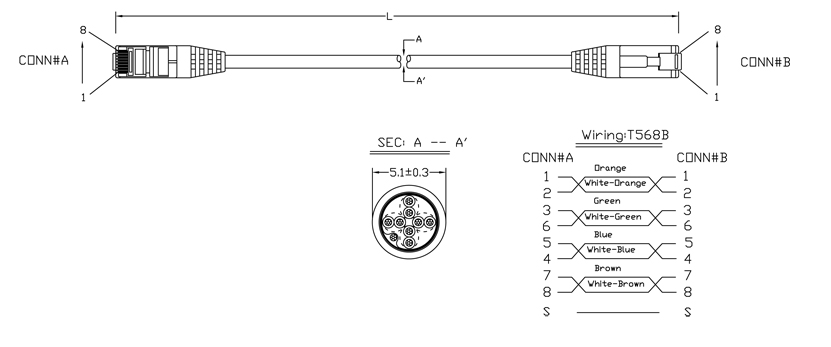

Схема разводки проводников: | T568B |
Разъемы | |
Материал корпуса разъемов: | поликарбонат (PC, UL 94V-0) |
Материал литых колпачков: | малодымный безгалогенный компаунд LSZH |
Материал ножей контакта: | фосфористая бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки |
Электрические характеристики | |
Максимальный ток: | 1.5 А |
Контактное сопротивление (макс.): | 20 мОм |
Сопротивление изоляции (мин.): | 500 МОм |
Электрическая прочность: | 1000 В/1 мин |
Эксплуатационные характеристики | |
Температура эксплуатации: | -10 °C ... +60 °C |
Количество циклов коммутации (мин.): | 750 |
Относительная влажность (макс.): | 93 % |
Усилие на разрыв (кабель/разъем): | 89 Н |
Стандарты | |
Пожаробезопасность NEC: | CM |
Пожаробезопасность UL: | UL 1581 VW-1 |
Упаковка | |
Высота единичной упаковки: | 16 мм |
Ширина единичной упаковки: | 210 мм |
Глубина единичной упаковки: | 260 мм |
Вес единичной упаковки: | 0.07 кг |
Сертификат соответствия
Название | Срок действия | |
Смотреть PDF |
Архив:
Кабель соединительный (патч-корд) т.м. "Hyperline" (РОСС TW.АГ80.B11734) |
14.02.2013 13.02.2016 |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на патч-корды с медными жилами торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента о требованиях пожарной безопасности (20-ОС/19-05/22) |
19.05.2022 18.02.2122 |
Смотреть PDF |
Отказ в регистрации декларации о соответствии продукции - патч-корды, разъемы, вставки (00550) |
15.04.2020 13.04.2120 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Смотреть PDF |
Архив:
Кроссовое оборудование, патч-панели, розетки, разъемы, штепсели, модули, модули-вставки, кабели, патч-корды (РОСС RU.0001.11.AB51) |
23.09.2014 13.05.2019 |
