| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Тип разъема: | RJ45 |
| Количество портов: | 24 |
| Монтажная высота: | 1U |
| Цвет: | черный |
| Габариты и вес | |
| Высота: | 44 мм |
| Общие характеристики | |
| Тип IDC контактов: | Dual IDC (110 + Krone) |
| Допустимый калибр проводников: | 26-22 AWG |
| Схема разводки проводников: | T568A/B |
| Маркировка портов: | цифровая маркировка |
| Материалы | |
| Материал корпуса: | сталь листовая 1,6 мм |
| Материал печатной платы (PCB): | 2-х слойный стеклотекстолит (FR-4) |
| Материал разъемов для печатной платы: | полибутилентерефталат (PBT), усиленный стекловолокном |
| Материал контактов печатной платы: | фосфористая бронза с напылением золотом |
| Материал корпуса IDC-модуля: | ударопрочный АБС-пластик |
| Материал IDC-контактов: | фосфористая бронза с покрытием оловом |
| Материал задней фиксирующей планки: | АБС-пластик (ABS, UL 94 V-0) |
| Электрические характеристики | |
| Сила тока: | 1.5 А |
| Контактное сопротивление (макс.): | 20 мОм |
| Сопротивление изоляции (мин.): | 500 МОм |
| Испытательное напряжение: | 1000 В / 60 Гц / 1 мин. |
| Упаковка | |
| Высота упаковки: | 50 мм |
| Ширина упаковки: | 60 мм |
| Глубина упаковки: | 505 мм |
| Вес упаковки: | 0.63 кг |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Проходные адаптеры, вставки формата Keystone Jack, патч-панели, компьютерные розетки (20/03/0118) |
19.03.2020 18.03.2120 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (252) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
| Смотреть PDF |
Архив:
Кроссовое оборудование, патч-панели, розетки, разъемы, штепсели, модули, модули-вставки, кабели, патч-корды (РОСС RU.0001.11.AB51) |
23.09.2014 13.05.2019 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications-, Audio/Video-, Data- and Other Signaling-circuit Accessories (DUXR.E362505) |
26.11.2015 26.11.2100 |
| Смотреть PDF |
Communications-, Audio/Video-, Data- and Other Signaling-circuit Accessories Certified for Canada (DUXR7.E362505) |
26.11.2015 26.11.2100 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Сетевые шкафы, торговая марка "Hyperline", с комплектующими частями и принадлежностями: коммуникационные патч-панели, кросс-панели, Т-образные разветвители, кабельные организаторы, боксы оптические, коробки распределительные и др. (РОСС TW.АГ66.Н01596) |
12.10.2015 11.10.2018 |
| Смотреть PDF |
Архив:
Сетевые шкафы т.м. "Hyperline", с комплектующими частями и принадлежностями (РОСС TW.АГ80.H08769) |
18.08.2014 17.08.2015 |

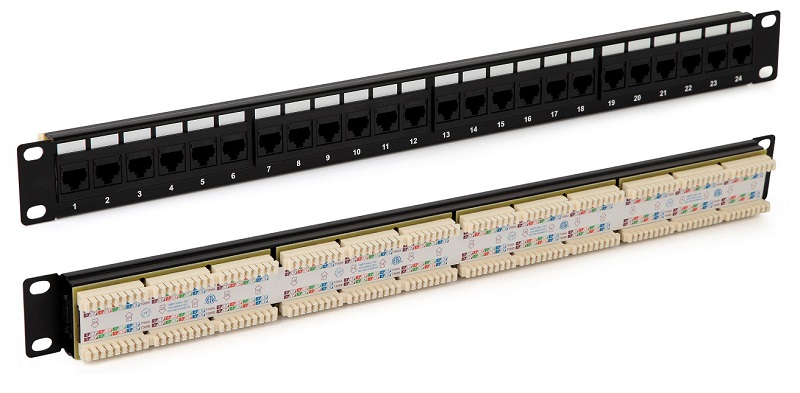

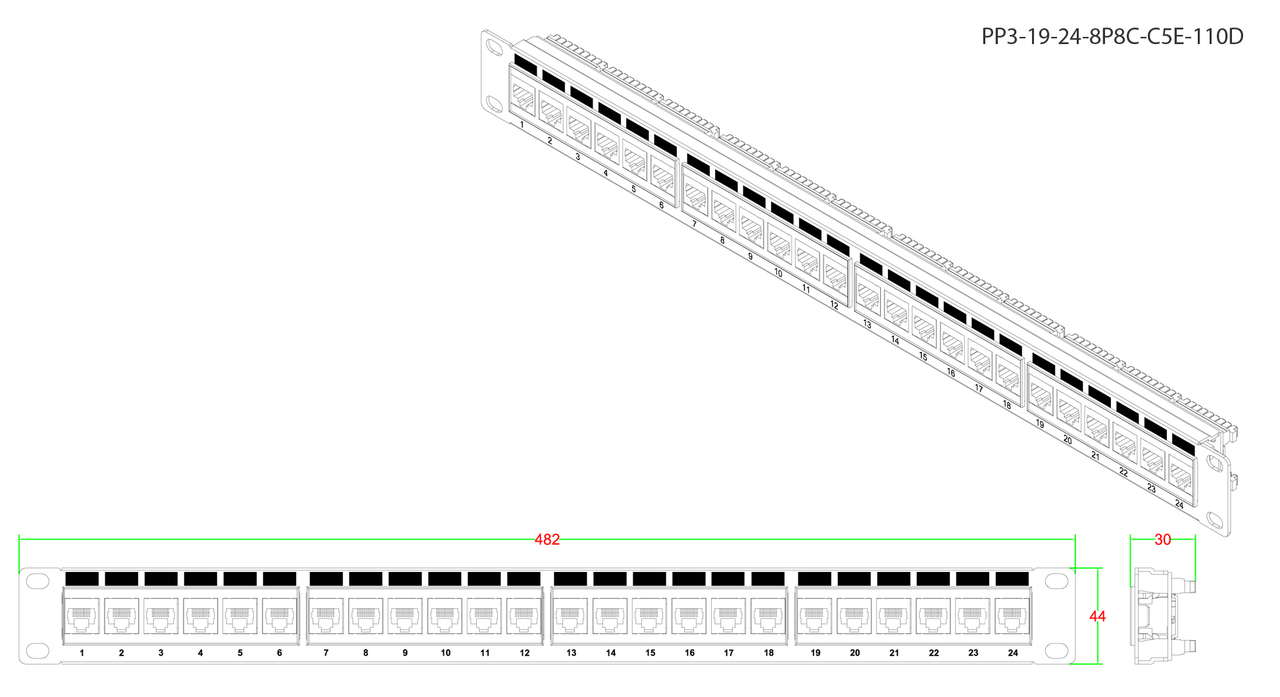

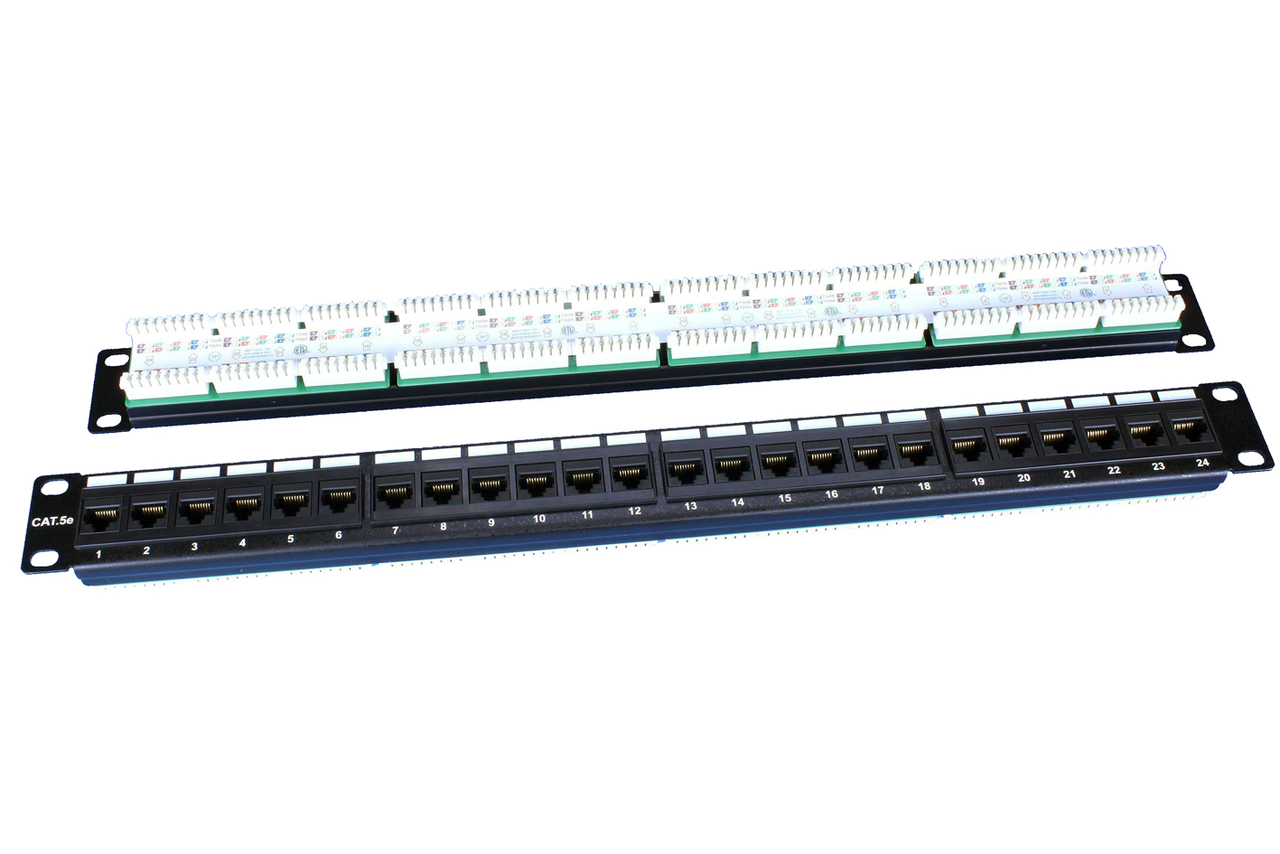

Патч-панели 19" неэкранированные RJ-45, категория 5e Hyperline серии PP3-19-XX-8P8C-C5E-110D
| Партномер | PP3-19-XX-8P8C-C5E-110D | ||||
|---|---|---|---|---|---|
| Категория | 5е | ||||
| Количество портов (ХХ) | 16 | 24 | 32 | 48 | |
| Высота корпуса | 1U (44 мм) | 1U (44 мм) | 2U (88 мм) | 2U (88 мм) | |
| Тип заделки IDC-модулей | горизонтальная заделка (IDC-модули размещены вертикально) | ||||
| Допустимый диаметр проводников | 0,41-0,64 мм (26-22 AWG) | ||||
| Соответствие стандартам | соответствует стандартам ANSI/TIA/EIA-568-C.2 (Кат. 5е), ISO/IEC 11801:2002, UL 1863 | ||||
| Материалы | Корпус | сталь листовая холоднокатаная 1,6 мм | |||
| Печатная плата (PCB) | двухслойный стеклотекстолит (FR-4) 1,6 мм | ||||
| Разъемы | полибутилентерефталат (PBT), усиленный стекловолокном, UL 94V-0; контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никелировки | ||||
| Корпус IDC-модуля | ударопрочный АБС-пластик (акрилонитрил-бутадиен-стирол), UL 94V-0 | ||||
| IDC-контакты | фосфористая бронза с покрытием 2,54 мкм сплавом олова | ||||
| Задняя фиксирующая планка | ударопрочный АБС-пластик (акрилонитрил-бутадиен-стирол), UL 94V-0 | ||||
| Съемный кабельный организатор | ––– | ||||
| Электрические характеристики | Максимальный ток (при 20°С) | 1,5 А | |||
| Ном. рабочее напряжение | 48 В | ||||
| Контактное сопротивление | 20 мOм | ||||
| Сопротивление изоляции | 500 МОм | ||||
| Испытательное напряжение (60 Гц) | 1000 В/1 мин. | ||||
| Эксплуатация | Максимальное усилие вставки | 20 Н | |||
| Усилие удержания разъема | 50 Н/1 мин. | ||||
| Температура эксплуатации | -40°C – +70°C | ||||
| Количество подключений | ≥ 2000 циклов | ||||
