| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Тип разъема: | RJ45 |
| Тип подключаемых проводников: | медные однопроволочные и многопроволочные жилы |
| Диаметр подключаемых проводников: | 0,40-0,51 мм (26-24 AWG) |
| Диаметр подключаемого проводника в изоляции: | 0,93 ... 1,04 мм |
| Наружный диаметр подключаемого кабеля: | 5,5 мм |
| Тип фиксирующей защелки: | фиксирующая защелка с прямым рычагом |
| Материалы | |
| Материал корпуса RJ-45: | поликарбонат (PC) |
| Материал контактов RJ-45: | фосфористая бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки |
| Материал IDC-контактов: | фосфористая бронза |
| Материал экрана: | сплав меди с никелированием |
| Электрические характеристики | |
| Максимальный ток: | 1.5 А |
| Рабочее напряжение: | 48 В |
| Контактное сопротивление (макс.): | 20 мОм |
| Сопротивление изоляции (мин.): | 100 МОм |
| Испытательное напряжение: | 1000 В / 60 Гц / 1 мин. |
| Общие характеристики | |

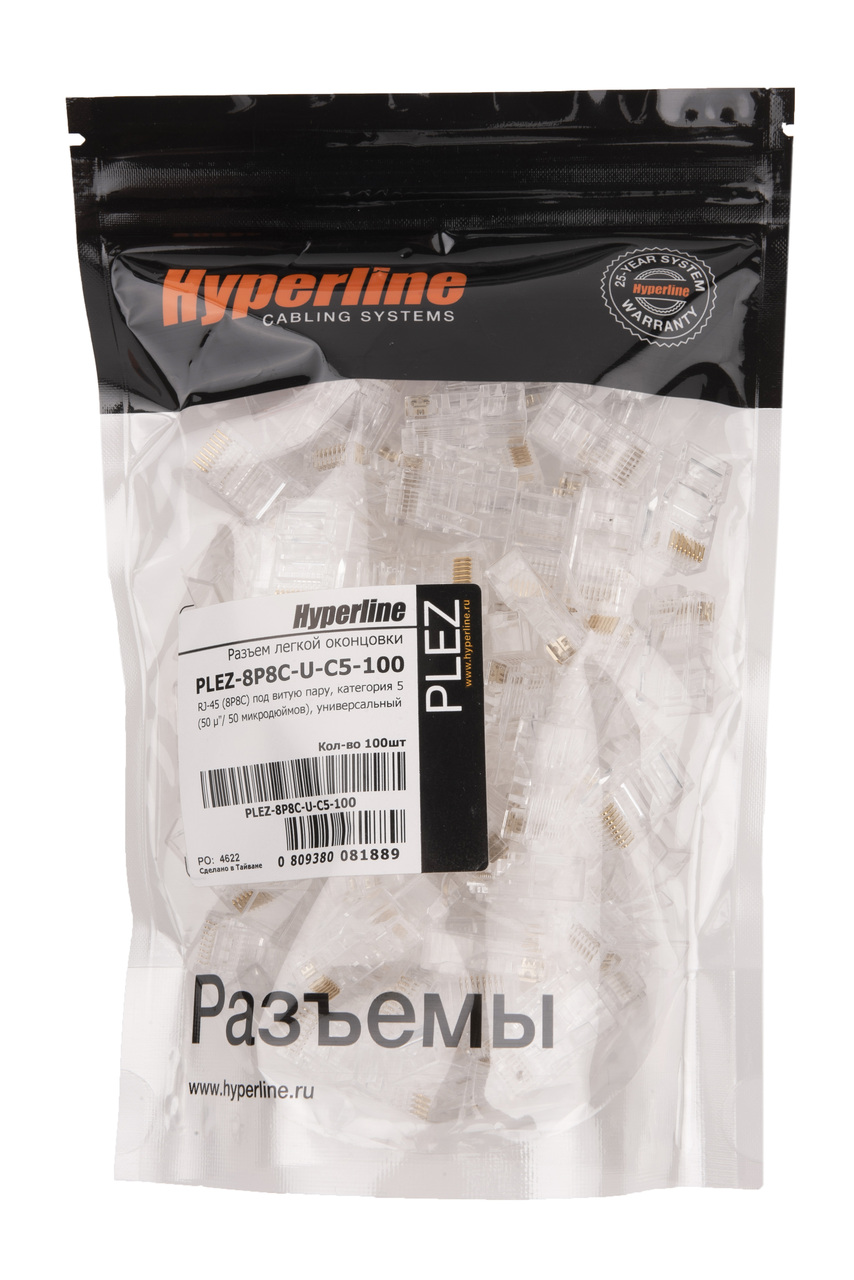

| Комплектация: | 100 шт. |
| Эксплуатационные характеристики | |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Относительная влажность воздуха (макс.): | 93 % |
| Количество циклов коммутации (мин.): | 1200 |
| Стандарты | |
| Соответствие стандартам: | ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2010, IEC 60603-7, UL 1863 |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказ в регистрации декларации о соответствии продукции - патч-корды, разъемы, вставки (00550) |
15.04.2020 13.04.2120 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (252) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Архив:
Отказное письмо на ряд изделий торговой марки "Hyperline", не подлежащий сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» (12.10-18/07) |
12.10.2018 11.10.2019 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Сетевые шкафы, торговая марка "Hyperline", с комплектующими частями и принадлежностями: коммуникационные патч-панели, кросс-панели, Т-образные разветвители, кабельные организаторы, боксы оптические, коробки распределительные и др. (РОСС TW.АГ66.Н01596) |
12.10.2015 11.10.2018 |

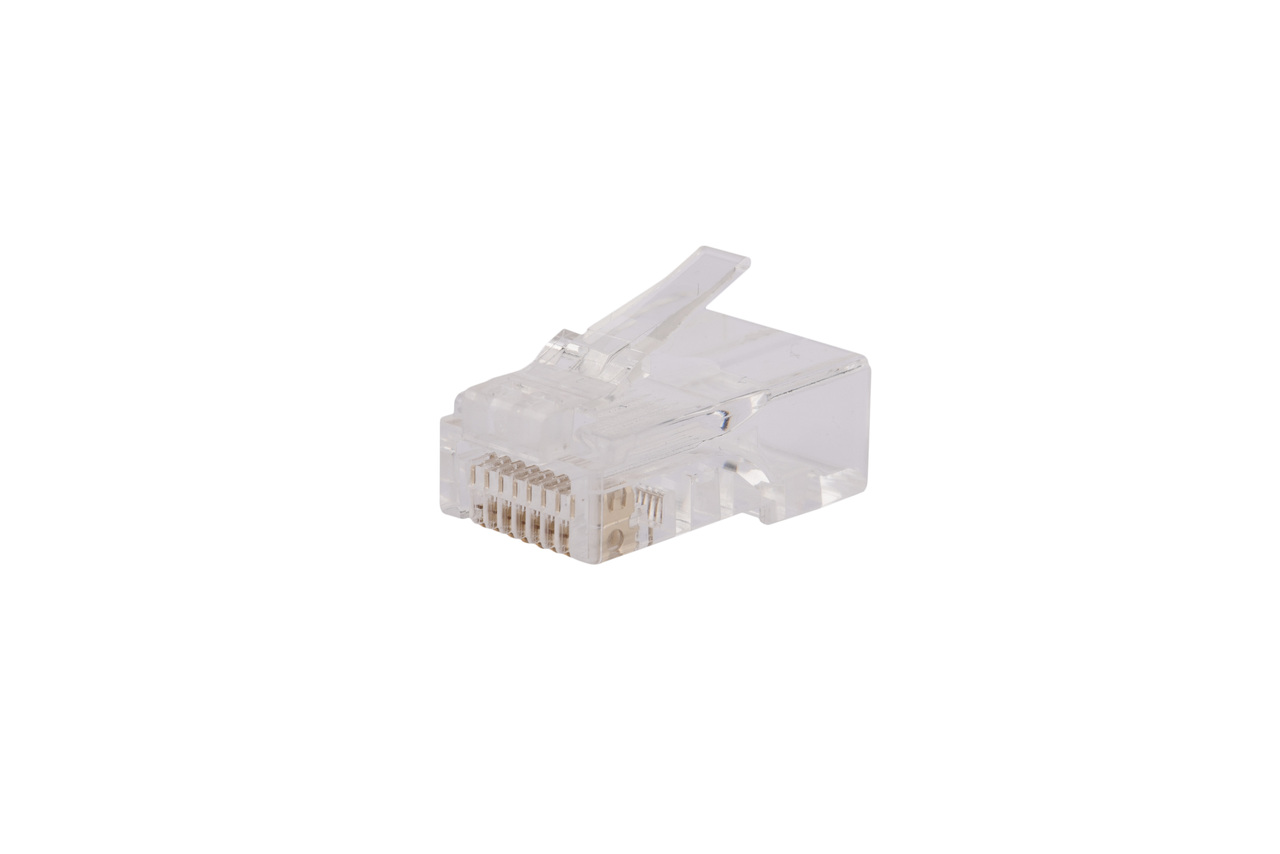

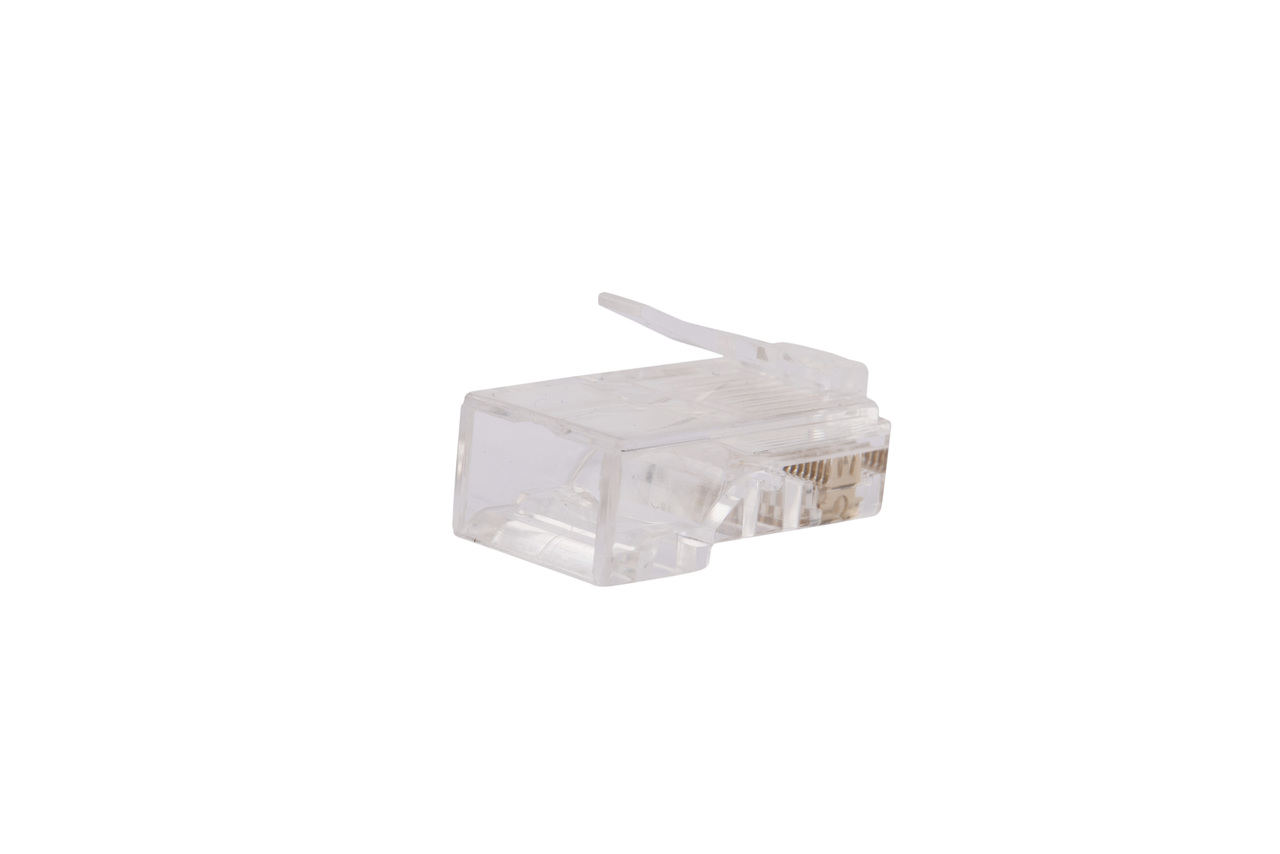

Разъемы легкой оконцовки RJ-45 (8P8C) под витую пару, категория 5e, универсальные (для одножильного и многожильного кабеля) Hyperline серии PLEZ-8P8C-U-C5
- Рекомендуемый инструмент для оконцовки: Hyperline HL-3H00010
- Разъемы совместимы также с обычным обжимным инструментом

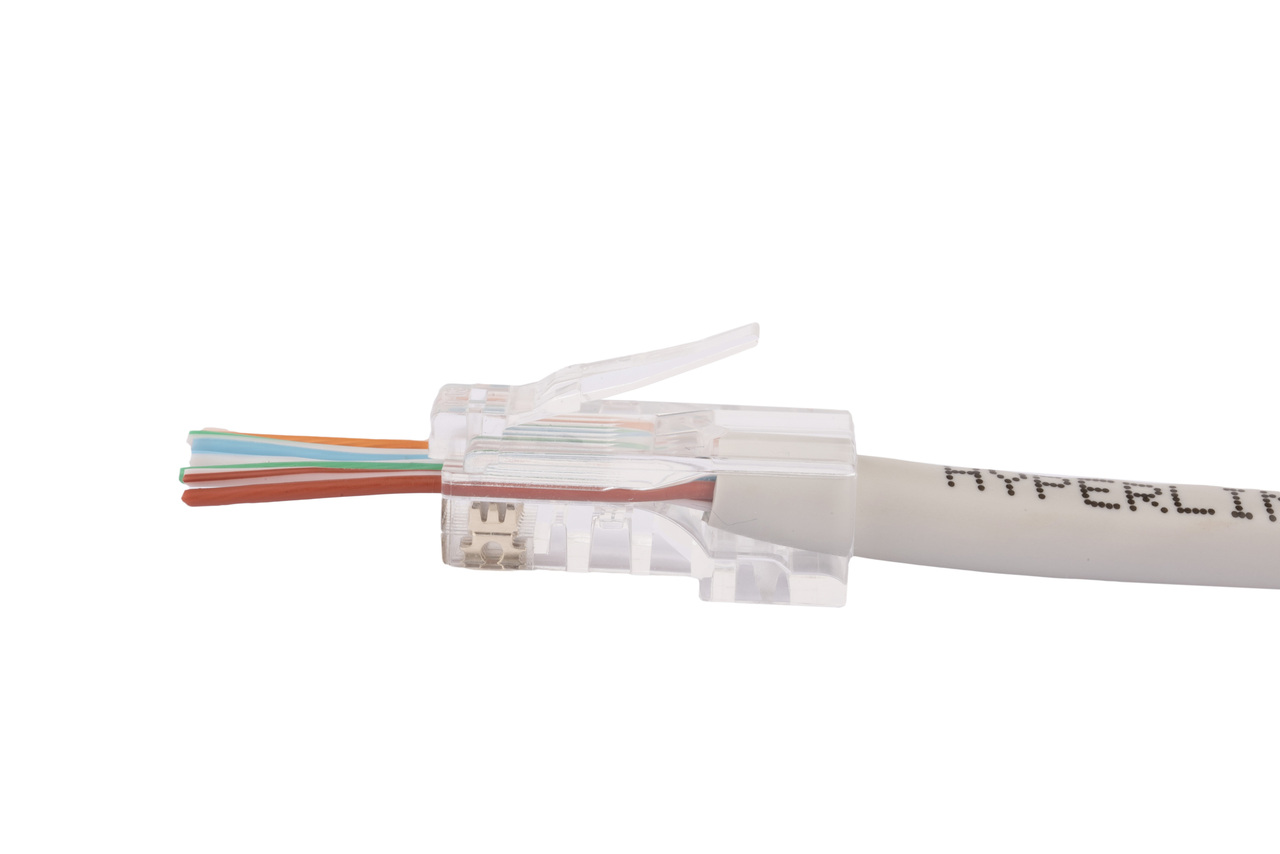

- Конструкция разъема не требует предварительной обрезки жил

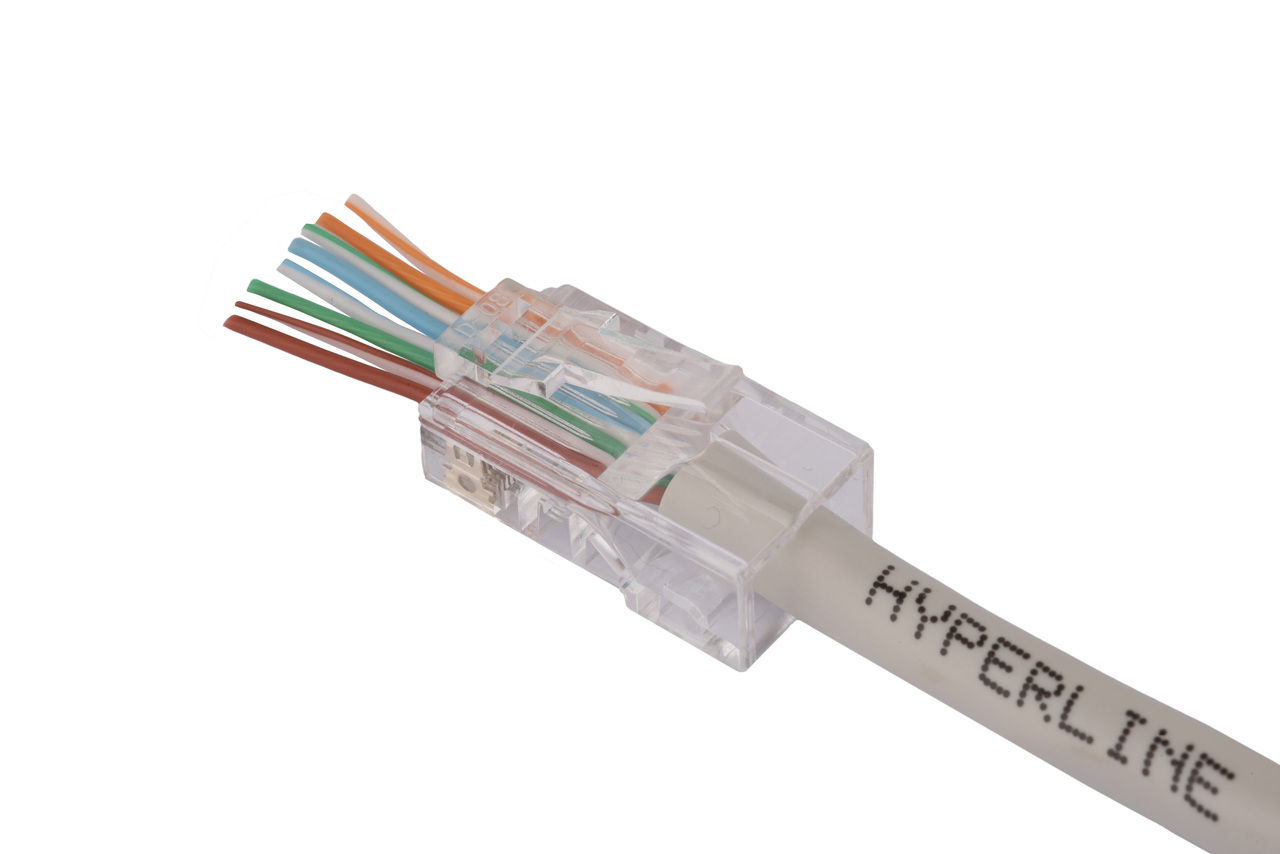

- В корпусе разъема предусмотрены сквозные направляющие
- Ножи с тремя зубьями для одно- и многопроволочных жил
- Контакты с напылением золотом 1,27 мкм (50 μ")
- Обеспечивается надежное подключение
- Тип фиксирующей защелки: фиксирующая защелка с прямым рычагом
HL-3H00010 Инструмент обжимной для разъемов RJ-45 серии PLEZ
Разъемы легкой оконцовки RJ-45 (8P8C) под витую пару, категория 5e, универсальные (для одножильного и многожильного кабеля) Hyperline серии PLEZ-8P8C-U-C5
- ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2010, IEC 60603-7, UL 1863
- Поддерживает стандарт Ethernet PoE/ PoE+/ UPoE
Разъемы легкой оконцовки RJ-45 (8P8C) под витую пару, категория 5e, универсальные (для одножильного и многожильного кабеля) Hyperline серии PLEZ-8P8C-U-C5
| Партномер | PLEZ-8P8C-U-C6 | PLEZ-8P8C-U-C6-SH | |
|---|---|---|---|
| Категория кабельной системы | 6 | ||
| Исполнение (защита от помех) | неэкранированное | экранированное | |
| Тип разъема/коннектора | RJ-45 (8P8C), легкой оконцовки (серия PLEZ) | ||
| Тип подключаемых проводников | медные однопроволочные и многопроволочные жилы | ||
| Диаметр подключаемых проводников | 0,40–0,51 мм (26–24 AWG) | ||
| Допустимый диаметр жил по изоляции | 0,93–1,04 мм | 0,96–1,02 мм | |
| Наличие направляющего элемента | без вставки (не требуется) | ||
| Соответствие стандартам | ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2010, IEC 60603-7, UL 1863 | ||
| Материалы | Корпус разъема | поликарбонат (PC, UL 94V-0) | |
| Экранирование корпуса | – | сплав меди с никелированием | |
| Контакты RJ-45 | фосфористая бронза с напылением золотом 1,27 мкм (50 μ") поверх 2,54 мкм (100 μ") никелировки | ||
| Режущие контакты (IDC) | сплав меди | ||
| Электрические характеристики |
Максимальный ток (при 20°С) | 1,5 А | |
| Ном. рабочее напряжение | 48 В | ||
| Контактное сопротивление | ≤ 20 мОм | ||
| Сопротивление изоляции | ≥ 100 МОм | ||
| Испытательное напряжение | 1000 В/ 60 Гц/ 1 мин | ||
