| Основные характеристики | |
| Категория (TIA/EIA): | 6 |
| Тип разъема: | RJ45 |
| Количество модулей: | 2 модуля |
| Тип контактов: | Dual IDC |
| Цвет: | белый |
| Подключаемые проводники: | 0,40-0,64 мм (26-22 AWG) |
| Общие характеристики | |
| Схема разводки проводников: | согласно ANSI/TIA/EIA-568B: прямая |
| Габариты и вес | |

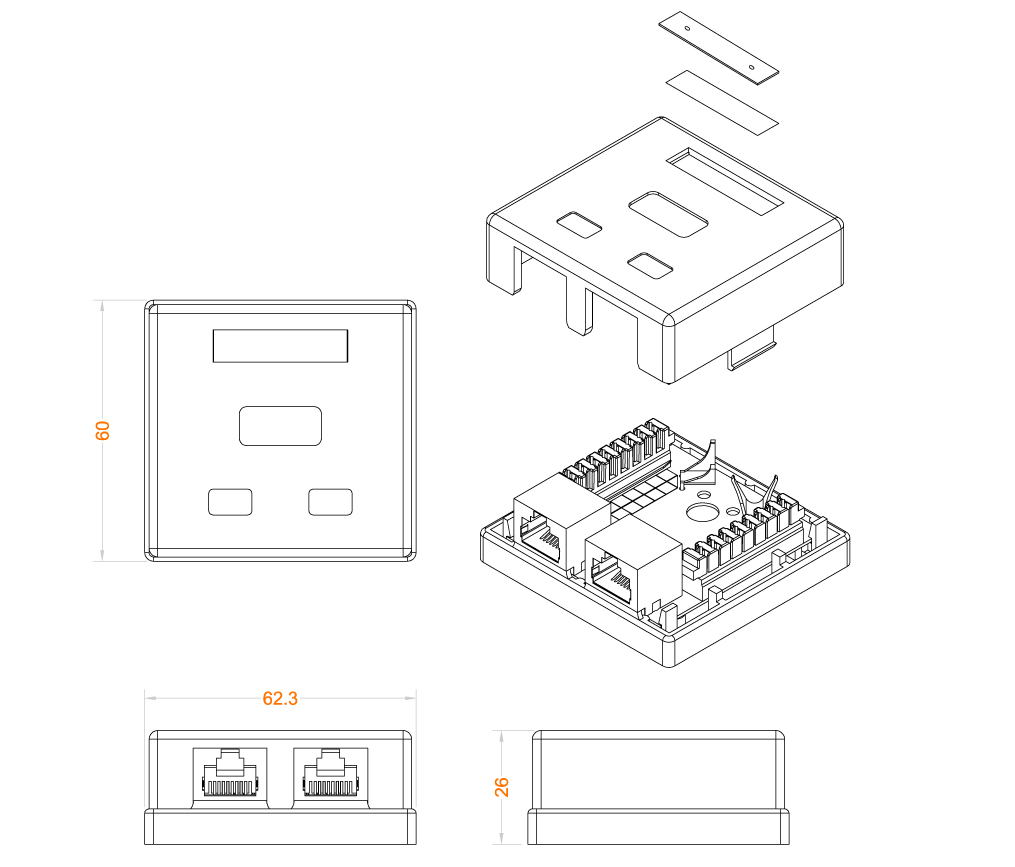

| Габаритные размеры: | 62,3 х 26,0 х 60,0 мм |
| Материалы | |
| Материал корпуса: | АБС-пластик |
| Материал модуля: | АБС-пластик |
| Экран модуля RJ-45: | латунь с никелированием |
| Материал корпуса IDC-модуля: | АБС-пластик (ABS, UL 94 V-0) |
| Материал контактов RJ-45: | фосфористая бронза с напылением золотом 1,27 мкм (50 µ") |
| Материал IDC-контактов: | фосфористая бронза с покрытием 2,54 мкм сплава олова |
| Материал печатной платы (PCB): | стеклотекстолит (FR-4, UL 94 V-0) |
| Электрические характеристики | |
| Максимальный ток: | 1.5 А |
| Рабочее напряжение: | 48 В |
| Проходное сопротивление (макс.): | 0,1 Ом |
| Контактное сопротивление (макс.): | 20 мОм |
| Сопротивление изоляции (мин.): | 500 МОм |
| Испытательное напряжение: | 1000 В / 60 Гц / 1 мин. |
| Эксплуатационные характеристики | |
| Возможность повторной заделки (мин.): | 250 циклов |
| Количество циклов коммутации (мин.): | 2000 |
| Относительная влажность (макс.): | 93 % |
| Температура эксплуатации: | -10 °C ... +60 °C |
| Стандарты | |
| Соответствие стандартам: | ANSI/TIA/EIA-568B.2,ISO/IEC 11801,UL 1863,IEC 50173 |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Проходные адаптеры, вставки формата Keystone Jack, патч-панели, компьютерные розетки (20/03/0118) |
19.03.2020 18.03.2120 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (254) |
13.05.2019 12.05.2119 |

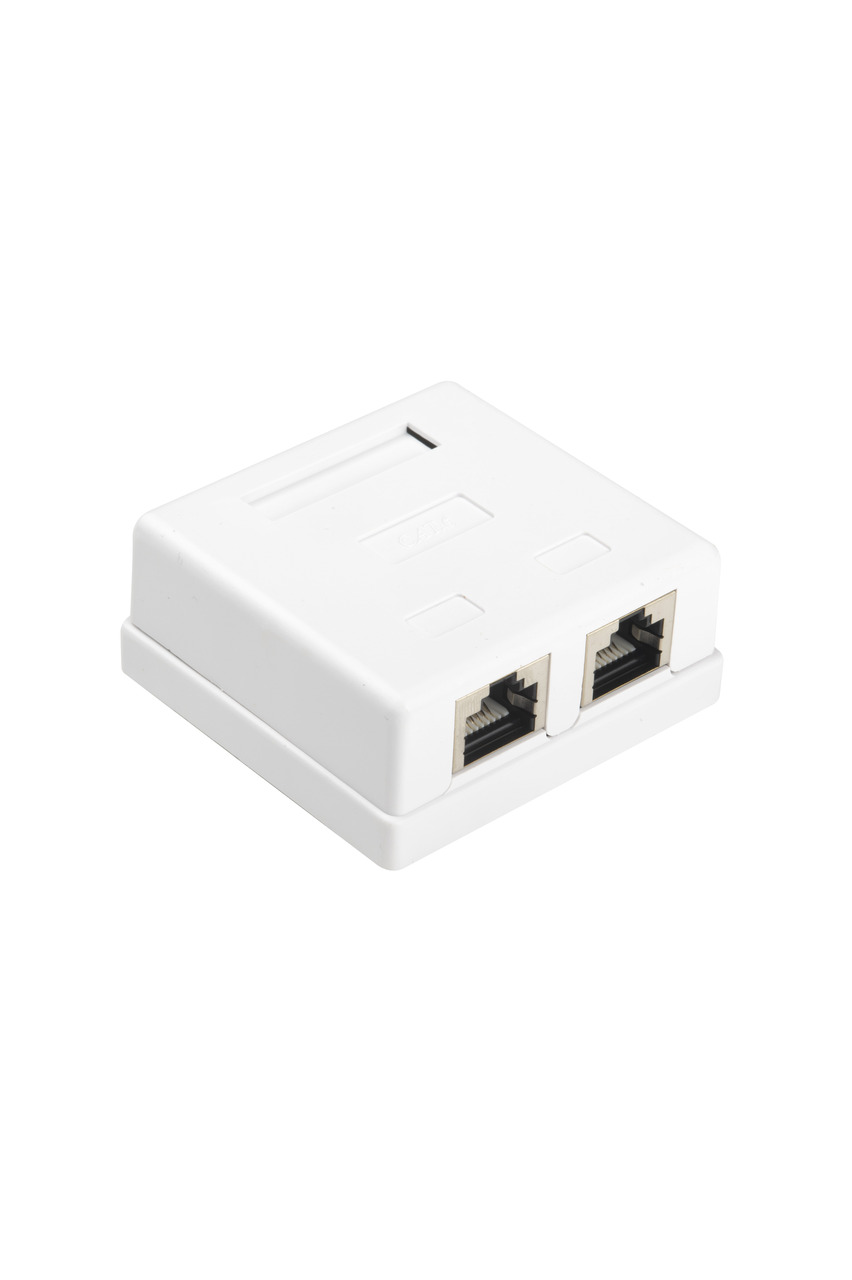

Розетки компьютерные RJ-45 (8P8C), категория 6 Hyperline серии SB1-X-8P8C-C6
| Исполнение (защита от помех) | Неэкранированное | Экранированное | |||
|---|---|---|---|---|---|
| Партномер | SB1- -8P8C-C6-WH | SB1--8P8C-C6-SH-WH | |||
| Тип портов и розетки | RJ-45 (8P8C), розетка на основе печатной платы | ||||
Количество портов  | 1 | 2 | 1 | 2 | |
| Схема разводки проводников | согласно TIA/EIA-568B: прямая T568B | ||||
| Соответствие стандартам | ANSI/TIA-568-B.2, ISO/IEC 11801, IEC 50173, UL 1863 | ||||
| Диаметр подключаемых проводников | 0,40–0,64 мм (26–22 AWG) | ||||
| Тип IDC-контактов (заделка) | Dual IDC | ||||
| Габаритные размеры (ШхВхГ) | 50,0 х 25,0 х 66,0 мм | 62,3 х 26,0 х 60,0 мм | 50,0 х 25,0 х 66,0 мм | 62,3 х 26,0 х 60,0 мм | |
| Цвет корпуса | белый (WH) | ||||
| Материалы | Корпус розетки | АБС-пластик (ABS, UL 94V-0) | |||
| Корпус модуля RJ-45 | АБС-пластик (ABS, UL 94V-0) | ||||
| Экранирование модуля RJ-45 | — | латунь с никелированием | |||
| Корпус модуля IDC | АБС-пластик (ABS, UL 94V-0) | ||||
| Контакты модуля RJ-45 | фосфористая бронза с напылением золотом 1,27 мкм (50 μ”) | ||||
| Контакты модуля IDC | фосфористая бронза с покрытием 2,54 мкм сплавом олова | ||||
| Печатная плата (PCB) | стеклотекстолит (FR-4, UL 94V-0) | ||||
| Электрические характеристики | Максимальный ток (при 20 °С) | 1,5 А | |||
| Ном. рабочее напряжение | 48 В | ||||
| Проходное сопротивление | 0,1 Ом, не более | ||||
| Контактное сопротивление | 20 мОм, не более | ||||
| Сопротивление изоляции | 500 МОм, не менее | ||||
| Испытательное напряжение | 1000 В/ 60 Гц/ 1 мин | ||||
| Эксплуатационные характеристики | Температура эксплуатации | -10...+60 °C (влажность 93 %, не более, без конденсации) | |||
| Ресурс подключений (износ) | 2000 циклов, не менее | ||||
| Повторная заделка контактов IDC | 250 циклов, не менее | ||||
