| Основные характеристики | |
| Исполнение (защита от помех): | экранированное |
| Категория (TIA/EIA): | 6A |
| Схема разводки проводников: | согласно ANSI/TIA/EIA-568B: прямая |

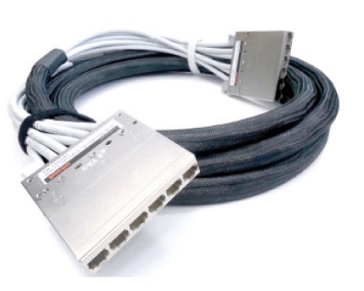

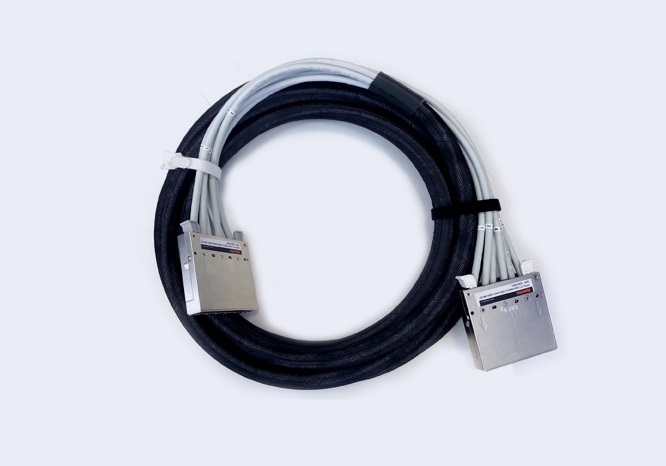

| Вариант оконцовки сборки: | «кассета – кассета» |
| Тип и число входных портов: | RJ-45 (8P8C) х 6 шт. |
| Размеры корпуса кассеты: | 91,4 х 18,0 х 90,0 мм (ШхВхГ) |
| Длина кабеля: | 14 м |
| Цвет кабеля: | серый |
| Внешний диаметр кабеля: | 7,5 мм |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Количество витых пар: | 24 (6х4) пары |
| Конструкция кабеля: | S/FTP |
| Площадь проволочного покрытия (экрана): | 30 % |
| Стандарты | |
| Соответствие стандартам: | ANSI/TIA-568-C.2, ISO/IEC 11801, IEC 61156-5, UL 1581 LSZH FR (flame retardant): IEC 60332-1, IEC 60754-2, IEC 61034 |
| Проводник | |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Конструкция проводников: | однопроволочная (solid) |
| Диаметр проводника: | 0.57 мм |
| Калибр AWG: | 23 AWG |
| Изоляция проводников: | вспененный полиолефин (FPO) |
| Диаметр проводника в изоляции: | 1.31 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,03 мм |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Диаметр дренажного провода: | 0.41 мм |
| Оболочка | |
| Внешняя оболочка: | LSZH |
| Материалы | |
| Материал кабельной оплетки: | полиамид |
| Материал корпуса кассет: | никелированный цинк, литье |
| Материал пружинных контактов: | фосфористая бронза с напылением золотом 1,27 мкм (50µ") |
| Материал корпуса IDC-модуля: | АБС-пластик (ABS, UL 94 V-0) |
| Материал IDC-контактов: | фосфористая бронза с покрытием 2,54 мкм сплава олова |
| Электрические характеристики | |
| Максимальный ток (при 20 °С): | 1.5 А |
| Рабочее напряжение: | 48 В |
| Контактное сопротивление (макс.): | 20 мОм |
| Волновое сопротивление: | 100 ± 15 Ом |
| Электр. сопротивление проводника (при 20 °С): | 73 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Испытательное напряжение (перем. ток): | 700 В/1 мин |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 46 пФ/м |
| Скорость распространения сигнала (мин.): | 78 % |
| Асимметрия задержки сигнала (макс.): | 25 нс/100 м |
| Эксплуатационные характеристики | |
| Усилие на разрыв: | 89 Н |
| Температура монтажа: | +5 °С ... +50 °С |
| Температура хранения: | -20 °C ... +75 °C |
| Температура эксплуатации: | +5 °С ... +50 °С |
| Ресурс подключений разъемов (мин.): | 750 циклов |

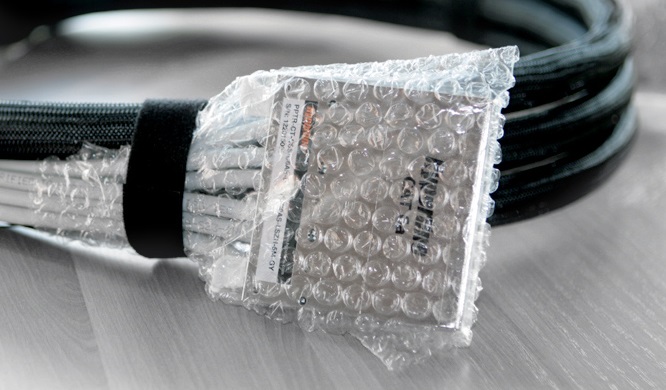

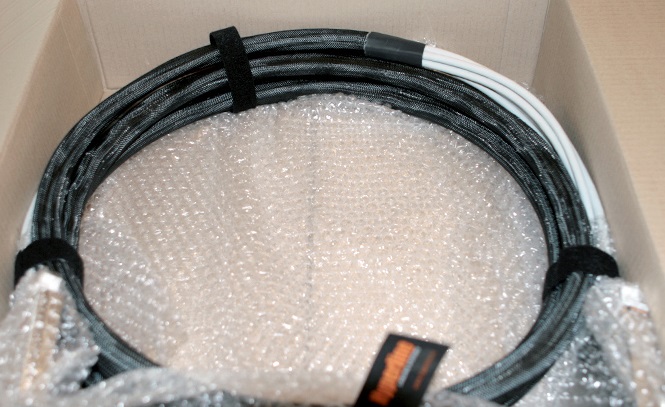

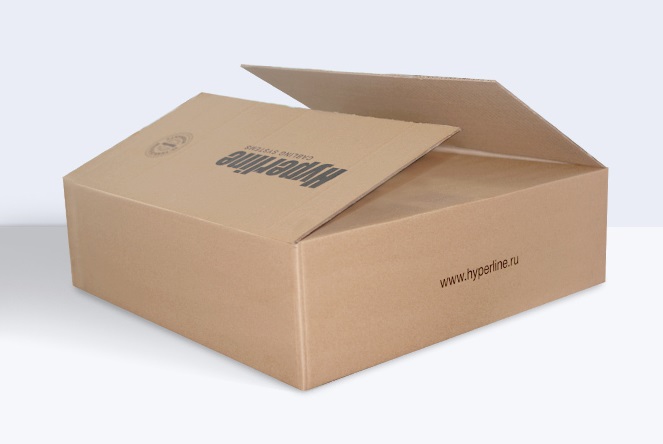

| Упаковка | |
| Высота упаковки: | 100 мм |
| Ширина упаковки: | 500 мм |
| Глубина упаковки: | 600 мм |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (252) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Архив:
Отказное письмо на ряд изделий торговой марки "Hyperline", не подлежащий сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» (12.10-18/07) |
12.10.2018 11.10.2019 |
| Смотреть PDF |
Архив:
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (A-241) |
15.05.2017 12.10.2018 |

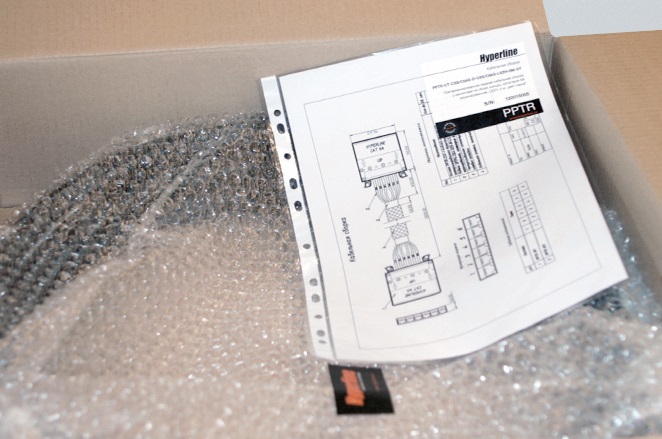

Паспорт
Паспорт
| Название | ||
|---|---|---|
Смотреть PDF | Претерминированные медные кабельные сборки с кассетами на обоих концах (PPTR-CT-CSS) для кабельных систем категорий 6, 6a, неэкранированные (UTP) и экранированные (STP) |
