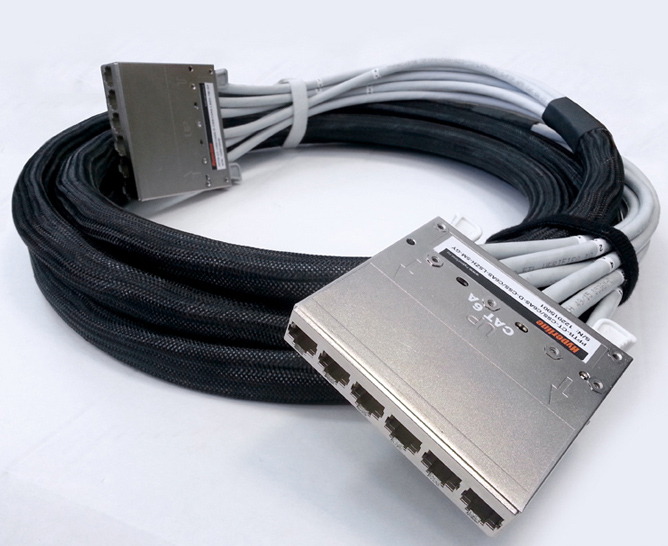

Основные характеристики | |
Исполнение (защита от помех): | экранированное |
Категория (TIA/EIA): | 6A |
Схема разводки проводников: | согласно ANSI/TIA/EIA-568B: прямая |
Вариант оконцовки сборки: | «кассета – кассета» |
Тип и число входных портов: | RJ-45 (8P8C) х 6 шт. |
Размеры корпуса кассеты: | 91,4 х 18,0 х 90,0 мм (ШхВхГ) |
Длина кабеля: | 15 м |
Цвет кабеля: | серый |
Внешний диаметр кабеля: | 7,5 мм |
Предельное отклонение по внешнему диаметру: | 0,5 мм |
Количество витых пар: | 24 (6х4) пары |
Конструкция кабеля: | S/FTP |
Площадь проволочного покрытия (экрана): | 30 % |
Стандарты | |
Соответствие стандартам: | ANSI/TIA-568-C.2, ISO/IEC 11801, IEC 61156-5, UL 1581 LSZH FR (flame retardant): IEC 60332-1, IEC 60754-2, IEC 61034 |
Проводник | |
Материал проводников: | медь электролитическая отожженная (BC) |
Конструкция проводников: | однопроволочная (solid) |
Диаметр проводника: | 0.57 мм |
Калибр AWG: | 23 AWG |
Изоляция проводников: | вспененный полиолефин (FPO) |
Диаметр проводника в изоляции: | 1.31 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,03 мм |
Экран | |
Материал дренажного провода: | медь луженая (TC) |
Конструкция дренажного провода: | однопроволочная (solid) |
Диаметр дренажного провода: | 0.41 мм |
Оболочка | |
Внешняя оболочка: | LSZH |
Материалы | |
Материал кабельной оплетки: | полиамид |
Материал корпуса кассет: | никелированный цинк, литье |
Материал пружинных контактов: | фосфористая бронза с напылением золотом 1,27 мкм (50µ") |
Материал корпуса IDC-модуля: | АБС-пластик (ABS, UL 94 V-0) |
Материал IDC-контактов: | фосфористая бронза с покрытием 2,54 мкм сплава олова |
Электрические характеристики | |
Максимальный ток (при 20 °С): | 1.5 А |
Рабочее напряжение: | 48 В |
Контактное сопротивление (макс.): | 20 мОм |
Волновое сопротивление: | 100 ± 15 Ом |
Электр. сопротивление проводника (при 20 °С): | 73 Ом/км |
Омическая асимметрия жил в паре (макс.): | 2 % |
Испытательное напряжение (перем. ток): | 700 В/1 мин |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Электрическая емкость рабочей пары (макс.): | 46 пФ/м |
Скорость распространения сигнала (мин.): | 78 % |
Асимметрия задержки сигнала (макс.): | 25 нс/100 м |
Эксплуатационные характеристики | |
Усилие на разрыв: | 89 Н |
Температура монтажа: | +5 °С ... +50 °С |
Температура хранения: | -20 °C ... +75 °C |
Температура эксплуатации: | +5 °С ... +50 °С |
Ресурс подключений разъемов (мин.): | 750 циклов |
Упаковка | |
Высота единичной упаковки: | 100 мм |
Ширина единичной упаковки: | 500 мм |
Глубина единичной упаковки: | 600 мм |
