| Основные характеристики | |
| Совместимая серия шкафов: | TTB Hyperline,TWB Hyperline,TTR Hyperline,TWL Hyperline |
| Количество вентиляторов: | 2 |
| Цвет: | черный |
| Скорость вращения: | 1700 ± 10 % об/мин. |
| Статическое давление: | 37 Па (3,8 мм вод. ст.) |
| Уровень шума: | 36 дБ |
| Объем воздушного потока (для 1 вентилятора): | 100 куб.м/ч |
| Механизм вращения: | подшипник качения |
| Вход электропитания (IN): | IEC 320 C14 |
| Отделка поверхности: | порошковая краска |
| Материалы | |
| Материал: | холоднокатаная сталь 1,2 мм |
| Материал статора вентилятора: | кремнистая сталь |
| Материал ротора вентилятора: | кремнистая сталь |
| Материал лопастей вентилятора: | полибутилентерефталат (PBT-PV33 %) |
| Материал каркаса: | алюминиевый сплав (ADC12) |
| Габариты и вес | |
| Габаритные размеры: | 298 х 130,5 х 41,8 мм |
| Монтажный размер под винты (шпильки): | 283,5 х 65,5 мм |
| Габаритные размеры 1 вентилятора: | 120 х 120 х 38 мм |
| Масса 1 вентилятора: | 0.5 кг |
| Электрические характеристики | |
| Номинальный ток: | 0.06 А |
| Напряжение питания: | 220 В ~ |
| Частота сети питания: | 50-60 Гц |
| Мощность 1 вентилятора: | 12 Вт (14 Вт, макс.) |
| Эксплуатационные характеристики | |
| Срок службы: | 30 000 часов (при 25 °С) |
| Температура эксплуатации: | 0 °С ... +80 °С |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Модули вентиляторные потолочные (RU Д-BY.НВ26.В.02965/20) |
24.12.2020 23.12.2025 |
| Смотреть PDF |
Вентилятор потолочный TFAB-T2FR-RAL9004 (RU Д-CA.МО10.B.05455) |
19.02.2018 18.02.2023 |
Основные параметры
- Количество вентиляторов: 2 шт.
- Температура эксплуатации: 0...+80 °С
- Напряжение питания: 220 В (50/60 Гц)
- Входной разъем питания: IEC 60320 C14

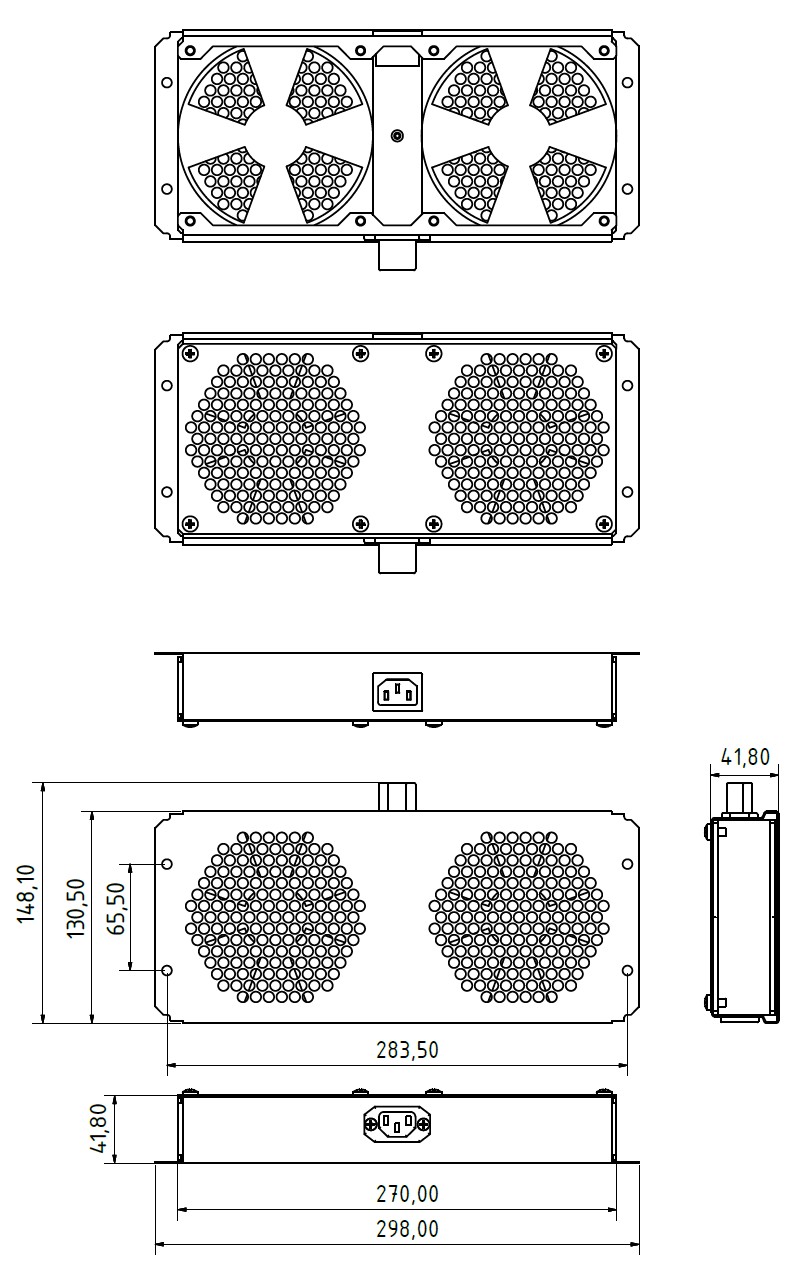

- Монтажный размер под винты (шпильки): 283,5 х 65,5 мм
- Габаритные размеры корпуса (ШхВхГ): 298,0 х 130,5 х 41,8 мм
Возможность установки вентиляторных модулей в шкафах TTB (TTBR), TTC2, TWB
| Партномер | Габаритные размеры, мм | Цвет |
Возможное место установки в шкафу |
Совместимая серия шкафов (по глубине, мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TTB / TTBR | TTC2 | TWB | |||||||||||
| 600 | 800 | 1000 | 1200 | 600 | 800 | 1000 | 1200 | 450 | 600 | ||||
| Максимальное число устанавливаемых модулей, шт. | |||||||||||||
| TFAB-T2FR- RAL9004 | 298 х 130,5 х 41,8 | черный | Верхняя панель (крыша) | 2 | 3 | 3 | 4 | 1 | 2 | 3 | 3 | 1 | 1 |
| Нижняя панель (пол) | 2 | 3 | 3 | 4 | - | - | - | - | - | - | |||
Характеристики и материалы
Материал
- Корпус: холоднокатаная сталь 1,2 мм
Отделка поверхности
- Порошковая краска черного цвета RAL 9004SN
- Другие цвета – по заказу
Технические характеристики применяемых в панелях вентиляторов
| Параметр |
Стандартный вентилятор* (характеристики указаны для 1 вентилятора) |
|
|---|---|---|
| Напряжение питания | 220 В ~ |
____________ * По индивидуальному заказу в изделие производителем могут устанавливаться вентиляторы с пониженным уровнем шума |
| Частота сети питания | 50/60 Гц | |
| Номинальная мощность | 12 Вт (14 Вт, макс.) | |
| Номинальный ток | (0,06 ± 0,01) А | |
| Скорость вращения | (1700 ± 10%) об/мин | |
| Статическое давление | 37 Па (3,8 мм вод. ст.) | |
| Уровень шума (звуковое давление) | 36 дБ(А)* | |
| Объем воздушного потока | 100 м3/час (59 фут3/мин) | |
| Минимальный срок службы | 30 000 часов (при 25 °С) | |
| Габаритные размеры | 120 х 120 х 38 мм | |
| Вес вентилятора | 500 г | |
|
Электрическая безопасность: Защита двигателя: дистанционная защита полного сопротивления Сопротивление изоляции: 100 МОм (при 500 В пост. тока) Испытательное напряжение: 1500 В (50 Гц/ 5 мА/ 1 мин) Класс изоляции обмотки двигателя: Class E |
Конструкция и материалы: Механизм вращения: подшипник качения Статор и ротор: кремнистая сталь Лопасти: полибутилентерефталат (PBT-PV33%) Каркас: алюминиевый сплав (ADC12) |
|
