Система мониторинга IT-оборудования Hyperline MS/VMS

22
ноя 2016



Система мониторинга Hyperline MS/VMS
для защиты критически важного IT-оборудования

Содержание

ВОЗМОЖНОСТИ МОНИТОРИНГА

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА СИСТЕМЫ HYPERLINE MS/VMS

СОСТАВ СИСТЕМЫ МОНИТОРИНГА (ГЛАВНЫЕ БЛОКИ И ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА)

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ И УСТРОЙСТВ

ВЕБ-ИНТЕРФЕЙС И ВИЗУАЛИЗАЦИЯ МОНИТОРИНГА


Система мониторинга Hyperline MS/VMS
для защиты критически важного IT-оборудования


Система мониторинга Hyperline MS/VMS применяется для удалённого контроля и поддержания рабочих условий окружающей среды с возможностью управления электропитанием в серверных шкафах и помещениях, центрах обработки данных, на крупных объектах IT-инфраструктуры. Система позволяет контролировать температуру, влажность, напряжение питания, утечки воды, задымлённость, воздушный поток и состояние дверей внутри серверных шкафов и помещений. В зависимости от модели главного блока мониторинга в единую систему возможно объединение до 100 различных датчиков, GSM-модема, USB-камеры и до 16-ти «сухих» контактов.


Сигнализация USB-модем Температура Влажность Вибрация
Для контроля на уровне одного серверного шкафа достаточно использовать небольшой блок мониторинга MS-200 с несколькими аналоговыми датчиками и (при необходимости) USB-видеокамерой. Максимально данный блок позволяет контролировать 4 аналоговых датчика и 4 «сухих» (или дверных) контакта, а также подавать питание 12 вольт на две нагрузки. Максимальное расстояние мониторинга для блоков MS-200 составляет 150 метров.

Блоки удалённого мониторинга и управления электропитанием (MS-200, MS-800)
Для более сложных и крупных многокомпонентных систем с большим числом датчиков, необходимостью хранения и передачи больших массивов данных, наличием резервных каналов связи по GSM- и USB-модемам – применяют блоки мониторинга MS-800. Схему для этих блоков можно расширять на несколько объектов подключением модулей расширения VMS-4080 к портам CAN. Максимальное расстояние мониторинга в схемах с блоками MS-800 – 225 метров.

Возможности мониторинга

Мониторинг окружающей среды

Мониторинг и контроль температуры, влажности, дыма, утечки воды, потока воздуха, напряжения переменного и постоянного тока, контроль вибрации, движения, состояния реле
Температура
Влажность
Утечка воды
Задымление
Вибрация

Наблюдение

Видеокамеры могут быть встроены в шкафах на удалённых объектах для съёмки фотографий злоумышленников при вторжении в серверное помещение или при открытии дверей шкафа
IP-камера
USB-камера
Движение

Управление электропитанием

Дистанционное переключение выходных розеток (вкл./выкл.), измерение тока и напряжения, аварийное выключение, последовательное срабатывание устройств и др.
Дистанционное переключение выходных розеток вкл./выкл.
измерение тока и напряжени
аварийное выключение
последовательное срабатывание устройст

Контроль доступа

Дистанционная разблокировка дверей, учётные записи пользователей, права доступа, создание отчётов, журнал регистрации доступа, запись видео при открытии двери
учётные записи пользователей
запись видео при открытии двери
журнал регистрации доступа

Управление предупреждениями

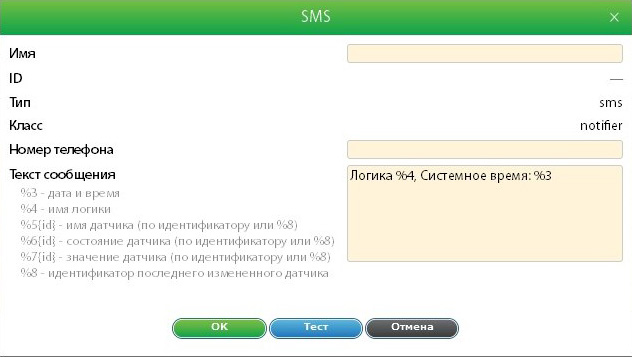

В случае аварийного или заданного события мастер-модуль отправляет SNMP Trap-сообщение, E-mail, SMS/MMS, сообщения о вкл./выкл. реле, FTP и Syslog серверах, SMTP
gsm
snmp
sms

Управление логикой

Предопределённые пороговые значения срабатывания, многоуровневые предупреждения, настройка логики управления оборудованием и многое другое
многоуровневые предупреждения
настройка логики управления оборудованием

Особенности и преимущества системы Hyperline MS/VMS


Особенности и преимущества системы мониторинга сетевого оборудования Hyperline MS/VMS


  • Удалённый IP-мониторинг электропитания и окружающей среды
  • Контроль рабочих параметров в серверных шкафах и помещениях

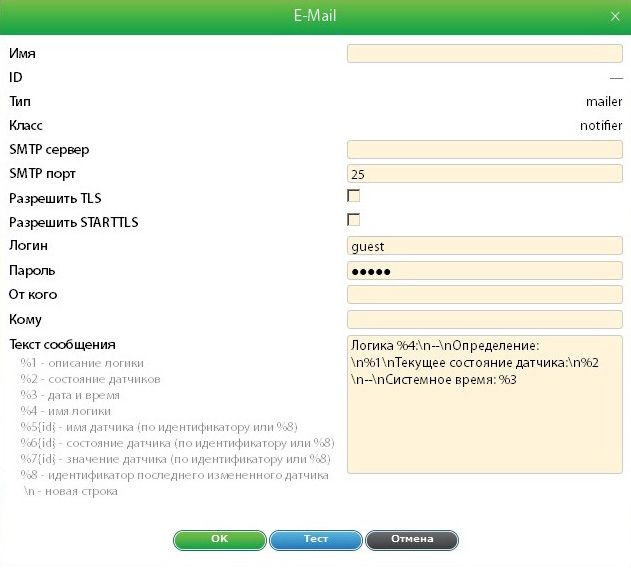

  • Отправка сообщений об аварийных режимах по email, SMS, SNMP
  • ОС Linux обеспечивает максимальную гибкость и стабильность
  • Подключение до 100 датчиков для оптимизации рабочей среды
  • Работа с датчиками и видеокамерами в реальном времени
  • Расширение системы подключением модулей CAN
  • Интерфейс для ПК, смартфонов и планшетов

Состав системы мониторинга
(главные блоки и вспомогательные устройства)

В состав системы мониторинга Hyperline MS/VMS входят главные блоки мониторинга серии MS и подключаемые к ним вспомогательные устройства серии VMS, такие как блоки расширения, датчики (температуры, влажности, напряжения, тока, контроля доступа, вибрации, воздушного потока) и другие аксессуары (аварийные сигнализаторы, считыватели бесконтактных идентификационных карт, антенны).


Блоки удалённого мониторинга
и управления электропитанием (MS-200, MS-800)


MS-200
Блок мониторинга, подключение до 4 датчиков и до 4 «сухих контактов»

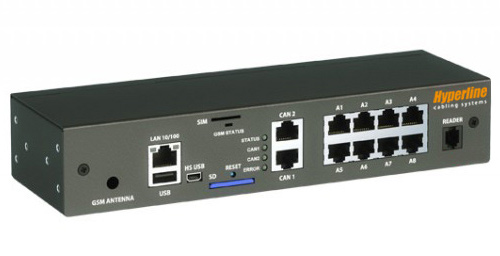

MS-800
Блок мониторинга, подключение до 100 датчиков, один GSM-модем, USB-камера, до 16 «сухих контактов»

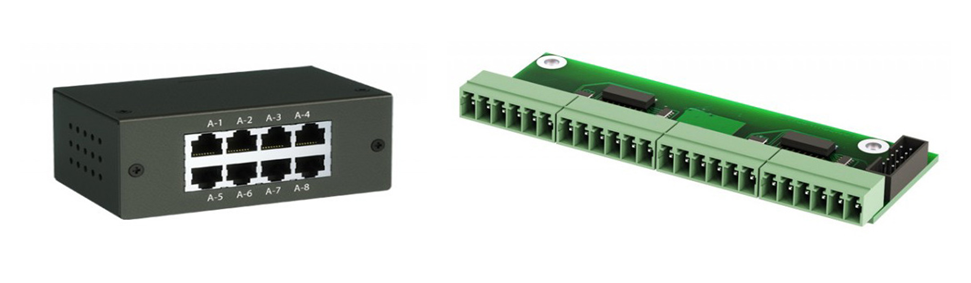

Блоки расширения (VMS-4080, VMS-1600)

Блок мониторинга, подключение до 4 датчиков и до 4 «сухих контактов»
VMS-4080 Блок расширения, 8 аналоговых датчиков, 12V DC, 1A
VMS-1600 Панель «сухих контактов», до 16 «сухих контактов»


Датчики аналоговые

VMS-5000 Температурный датчик, внутренний, -40°С - + 100°С, RJ-12 / RJ-11
VMS-5010 Датчик наружной температуры, -40°С - + 100°С, кабель 15 м, RJ-12 / RJ-11
VMS-5100 Датчик влажности, удаленный IP мониторинг, диапазон 10-95%, точность 5%
VMS-5200 Панель «сухих контактов», до 16 «сухих контактов»
VMS-5300 Блок расширения, 8 аналоговых датчиков, 12V DC, 1A
VMS-5400 Датчик вибрации, удаленный IP мониторинг, RJ-12 / RJ-11
VMS-5600 Датчик дыма, удаленный IP мониторинг, 2 х RJ-12, LED, 0°С - +70°С
VMS-5700 Датчик движения, удаленный IP мониторинг, RJ-12 / RJ-11
VMS-5900 Датчик протечки, удаленный IP мониторинг, RJ-12 / RJ-11
VMS-5910 Кабельный датчик протечки, удаленный IP мониторинг, RJ-12 / RJ-11

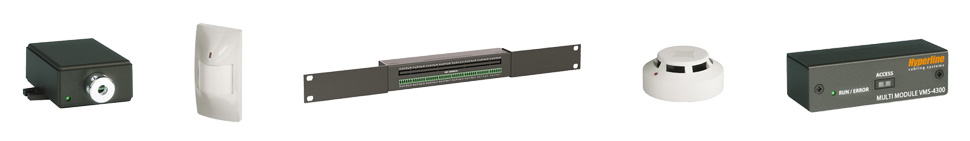

Датчики и устройства CAN

 Датчики и устройства CAN


VMS-4300
Блок контроля в стойку, 2xRJ-12, 2 «сухих контакта»

VMS-4400
Блок на 32 «сухих контакта», 2xRJ-12

VMS-4600
Датчик дыма, влажности и температуры, внутренний, удаленный IP мониторинг, 2хRJ-12, LED

VMS-4700
Датчик движения, вибрации и температуры, внутренний, 2хRJ-12, дальность действия 12 м, угол наблюдения 110°

VMS-4900
Датчик влажности и температуры, внутренний, 2хRJ-12, 12V DC, 1A, LED

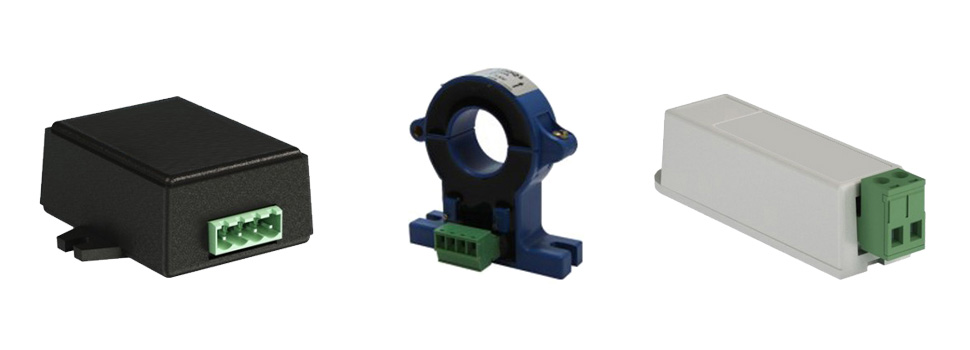

Датчики тока, трансиверы


VMS-1001
Датчик переменного тока, до 100 А, 4-х проводной
VMS-1002
Датчик постоянного тока, до 100 А, 4-х проводной
VMS-4060
Трансивер, RJ-12 / RJ-11, 12V DC, 1A, используется с VMS-1002
VMS-4070
Трансивер, RJ-12 / RJ-11, 12V DC, 1A, используется с VMS-1001
VMS-4100
Датчик напряжения DC, диапазон 0-60 В, только с кабелем 6P6C RJ12

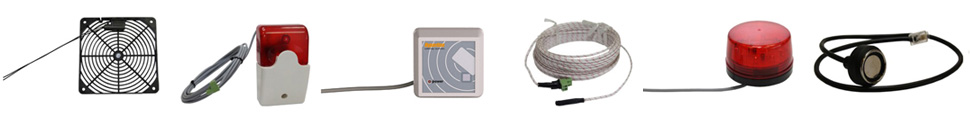

Аксессуары для систем мониторинга

VMS-1020
Держатель 19" для монтажа в стойку, 1U, для MS-200
VMS-1030
Сигнализатор, звуковое и световое оповещение, 12V DC, 1A, для MS-8xxx
VMS-1050
Стробоскоп, 12V DC, 1A, используется с системами мониторинга MS-8xxx
VMS-1070
Считыватель карт RFID, 12V DC, 1A, для систем мониторинга MS-8xxx
VMS-1080
Карта RFID, используется с системами мониторинга серии MS-8xxx
VMS-1090
Cчитыватель Itouch, используется с системами мониторинга серии MS-8xxx
VMS-6603
Антенна GSM, с двойным диапазоном 900MHz, кабель RG174 SMA, 5 м
VMS-6604
Антенна GSM, с двойным диапазоном 900MHz, кабель RG174 SMA, 3 м
VMS-1020
Датчик воздушного потока, удаленный IP мониторинг
VMS-1013
Резервный аккумулятор, Li-Ion, 1850 mAh, 11.1 В
VMS-5920
Кабель обнаружения протечки воды: варианты длиной 6, 10, 17, 25, 50 м


Главные блоки системы мониторинга MS-200, MS-800 не могут подключаться друг к другу. Для увеличения числа датчиков и устройств в контролируемой системе к главным блокам подключают блоки расширения VMS-4080 и панели «сухих» контактов VMS-1600. Каждый главный блок имеет встроенное программное обеспечение, предоставляющее доступ к контролируемой системе через веб-браузер. С помощью дополнительного программного обеспечения несколько главных блоков можно объединять в одном интерфейсе.

Подключение датчиков и устройств


Схема подключения вспомогательных устройств: аналоговых системы мониторинга сетевого оборудования

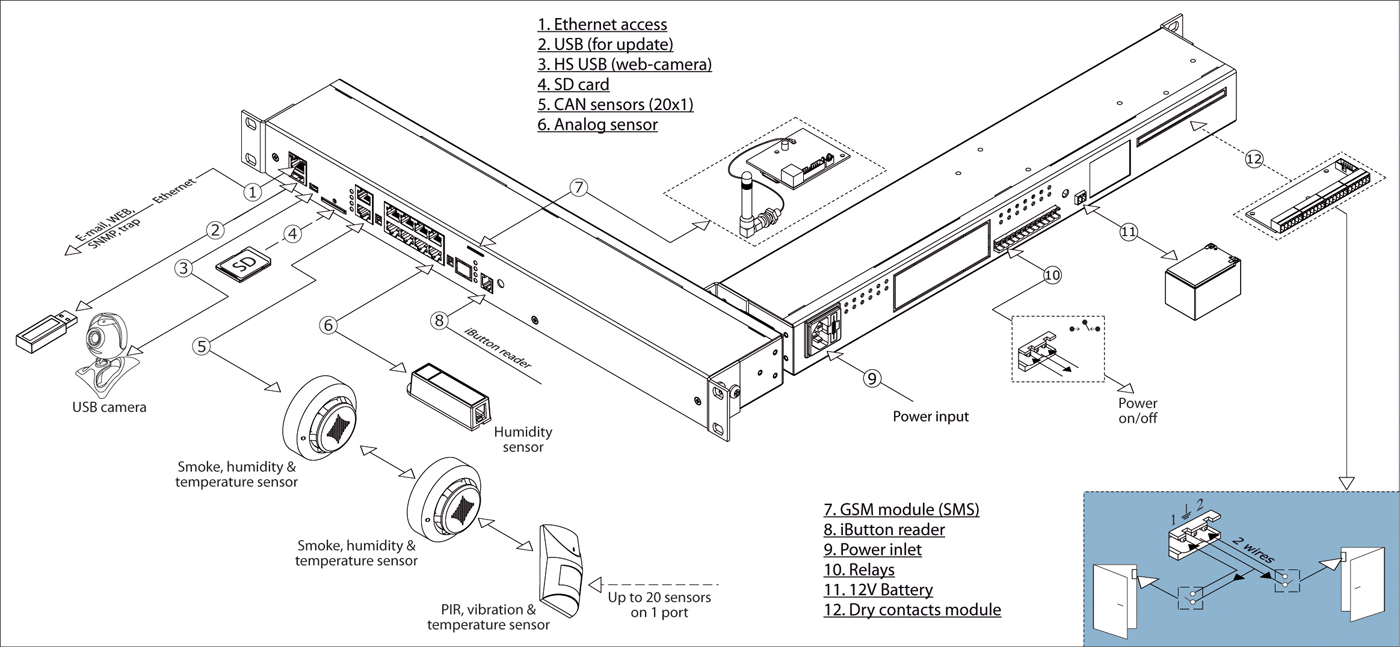

Рис. 1 Общая схема подключения всех типов вспомогательных устройств:
аналоговых датчиков, CAN-датчиков и CAN-устройств

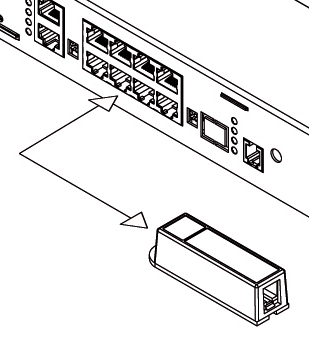

Подключение аналоговых датчиков

Аналоговые датчики подключаются к любому аналоговому порту A1... A8 главного блока мониторинга при помощи поставляемого соединительного кабеля RJ-11 (6P4C). Определение типа датчика и его подключение происходит автоматически.

Подключение аналоговых датчиков системы мониторинга сетевого оборудования

Рис. 2 Подключение аналоговых датчиков

Датчики, подключаемые к аналоговым портам A1...A8:


  1. Датчик температуры (VMS-5000)
  2. Датчик внешней температуры (VMS-5010)
  3. Датчик влажности (VMS-5100)
  4. Датчик напряжения (VMS-5200)
  5. Датчик доступа (VMS-5300)
  6. Датчик вибрации (VMS-5400)
  7. Датчик дыма (VMS-5600)
  8. Датчик движения (VMS-5700)
  9. Датчик утечки воды (VMS-5900)
  10. Кабельный датчик утечки воды (VMS-5910)



Подключение CAN-датчиков и CAN-модулей

CAN-устройства подключаются поставляемым в комплекте с датчиками кабелем CAN к любому CAN-порту CAN1, CAN2 главного блока или к выходу любого другого CAN-датчика или модуля расширения, подключенного к устройству по CAN-шине. Определение типа модуля и его включение в работу осуществляется из веб интерфейса.

На одну CAN-шину можно подключить максимум до 8 CAN-датчиков и CAN-устройств расширения!

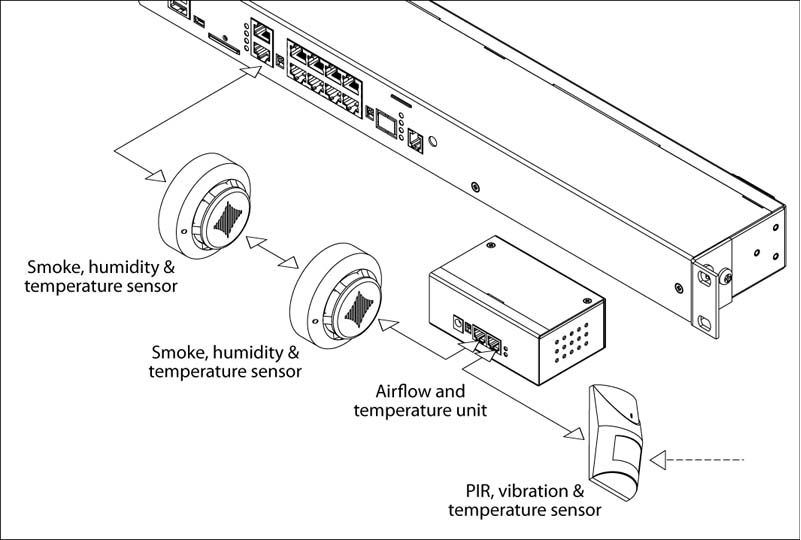

Рис. 3 Подключение CAN-датчиков и CAN-устройств системы мониторинга сетевого оборудования

Рис. 3 Подключение CAN-датчиков и CAN-устройств
Данная процедура применима к следующим датчикам, поддерживаемым главным блоком и подключающимся к портам CAN-устройствам:

  • VMS-4080   Модуль аналоговых датчиков
  • VMS-4300   Модуль контроля шкафа/стойки,
  • VMS-4400  Блок на 32 сухих контакта,
  • VMS-4500   Модуль датчиков воздушного потока,
  • VMS-4600   Датчик дыма, влажности и температуры,
  • VMS-4700  Датчик движения, вибрации и температуры,
  • VMS-4900   Датчик влажности и температуры,
  • VMS-4910  Датчик объемной температуры,
  • VMS-4080   Блок расширения аналоговых датчиков и другие.

Веб-интерфейс и визуализация мониторинга


Каждый главный блок мониторинга (мастер-модуль) имеет встроенный веб-интерфейс для мониторинга и управления через веб-браузер. Для работы с устройством рекомендуется использовать веб-браузеры Firefox, Chrome, Safari. Веб-интерфейс разработан на платформе HTML5, которая не поддерживается браузером Internet Explorer в достаточной степени. После того, как сетевые параметры компьютера были настроены, для запуска работы с вашим подключенным устройством просто введите IP-адрес мастер-модуля в веб-браузере.

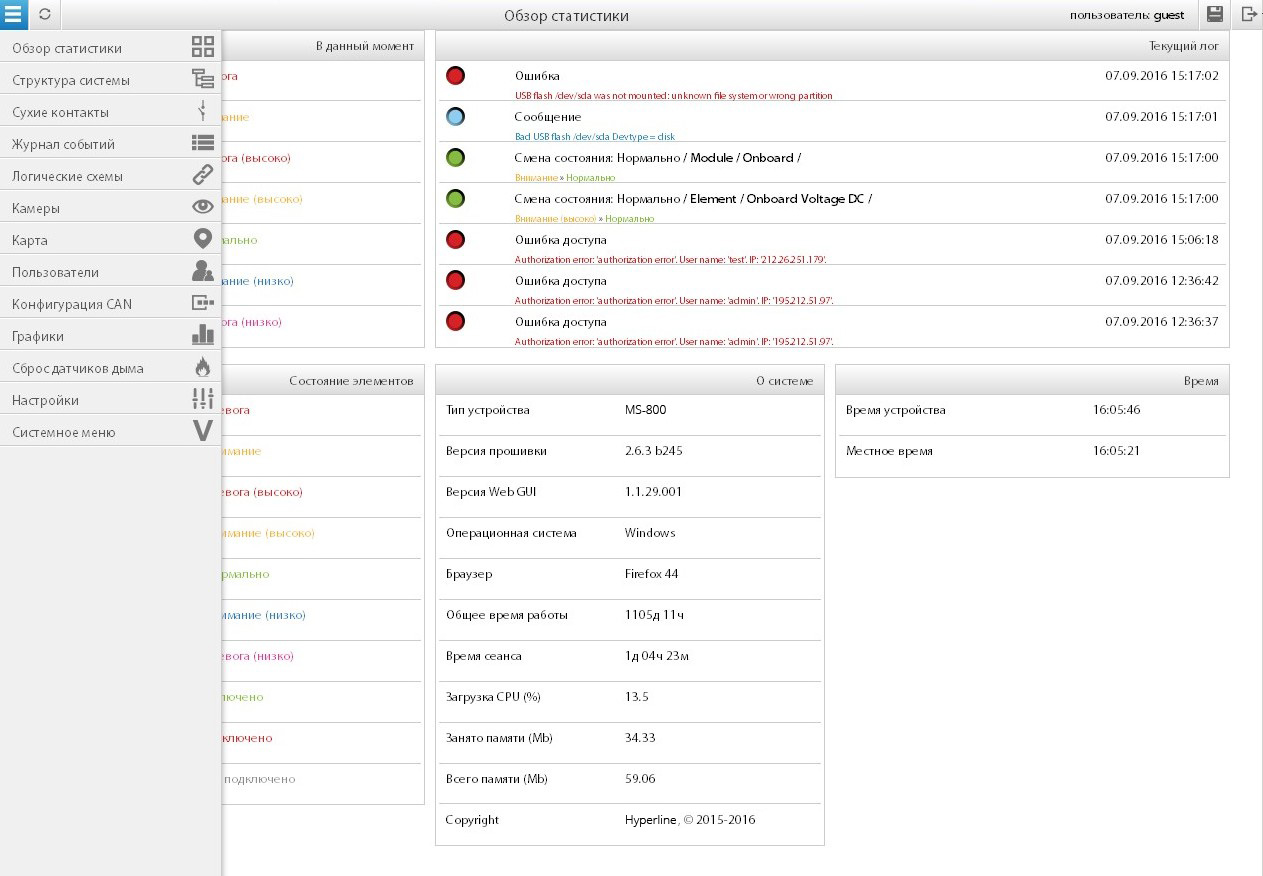

1. Главное меню >> Обзор статистики

Система мониторинга сетевого оборудования. Главное меню >> Обзор статистики
В исходном состоянии веб-интерфейс отображает подраздел «Главного меню» – «Обзор статистики».

На панели элементов (слева направо) размещены кнопки

  • Главное меню - «Главное меню»
  • Обновить данные - «Обновить данные»
  • Сохранить текущие настройки - «Сохранить текущие настройки»
  • Выход из интерфейса - «Выход из интерфейса»

Состав подраздела «Обзор статистики»:

  • В данный момент – отображается список событий в различных текущих состояниях;
  • Состояние элементов – отображается список элементов с указанием их состояния;
  • Текущий лог – при нажатии на элемент отображает хронологию смены его состояний;
  • О системе – отображаются все данные о системе, время работы, сведения о браузере;
  • Время – отображается время устройства, местное время.

В зависимости от модели главного блока мониторинга список доступных элементов может отличаться.

2. Главное меню >> Панель подразделов

Система мониторинга сети. Главное меню >> Панель подразделов
При нажатии на кнопку «Главное меню» открывается панель доступных подразделов.

Так выглядят подразделы под кнопкой Система мониторинга IT оборудования. Главное меню «Главное меню»:
  • Обзор статистики – общая статистика системы;
  • Структура системы – показывает датчики и устройства в системном дереве;
  • Сухие контакты – визуальное представление сухих контактов;

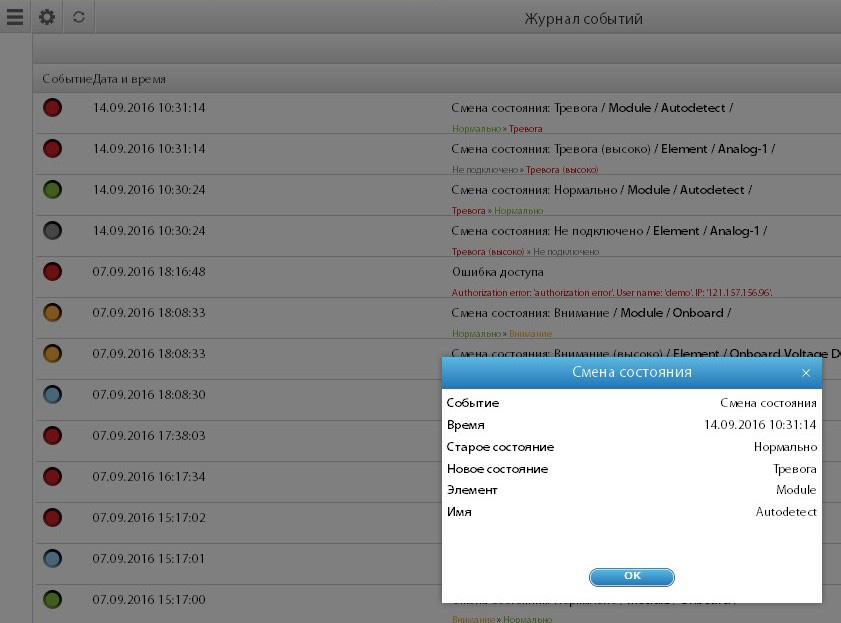

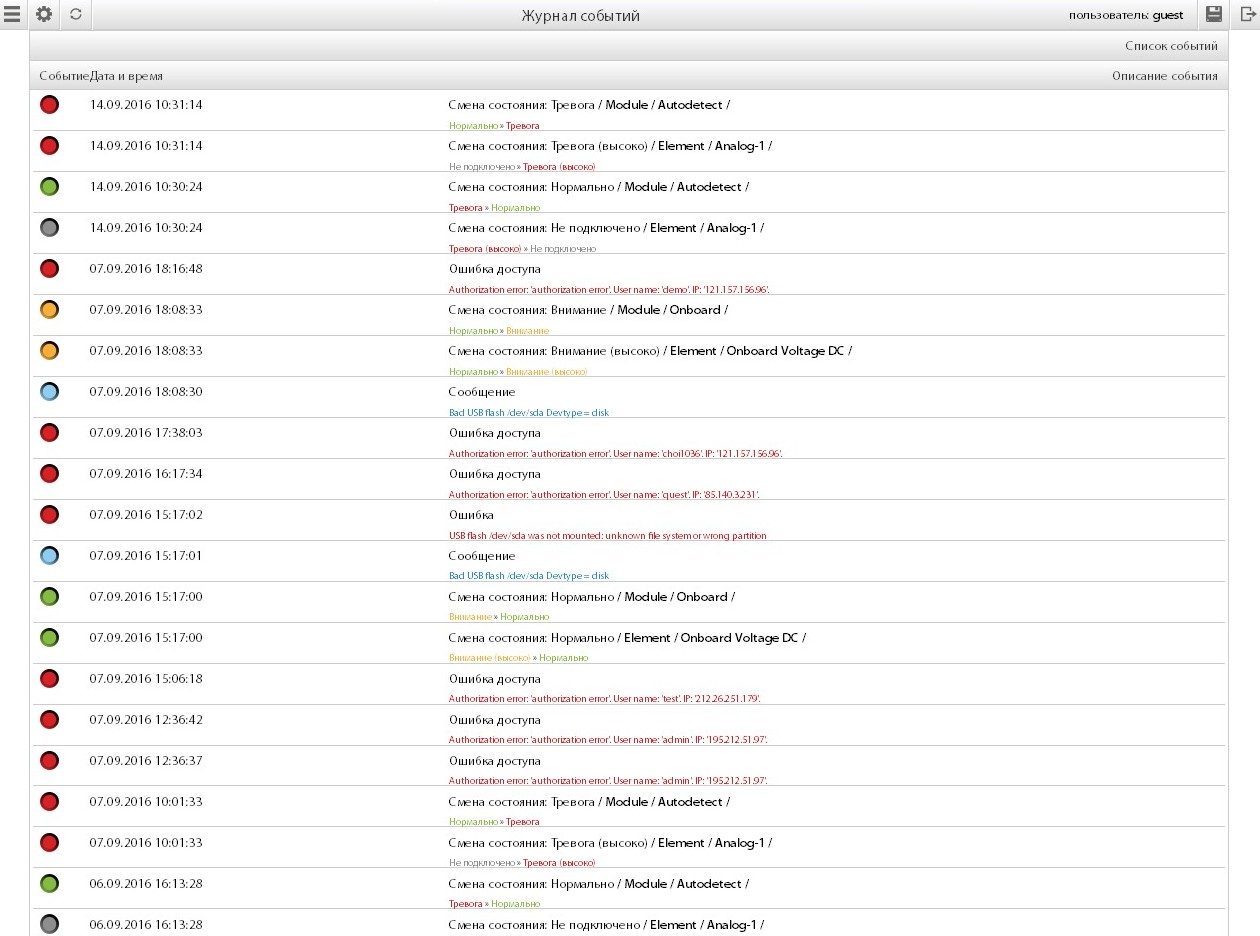

  • Журнал событий – просмотра изменения состояний элементов системы;

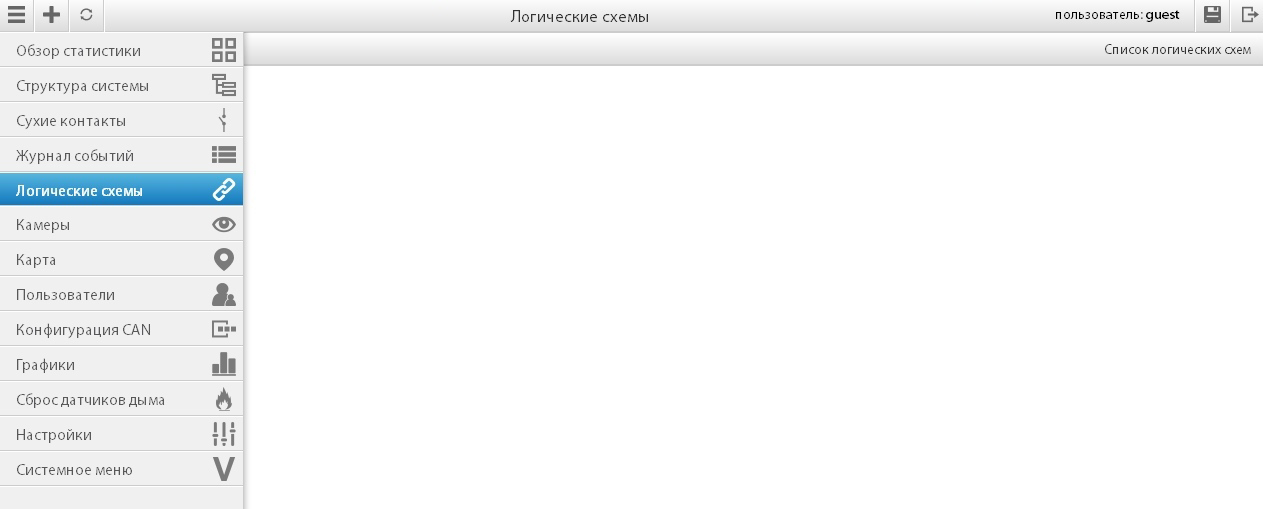

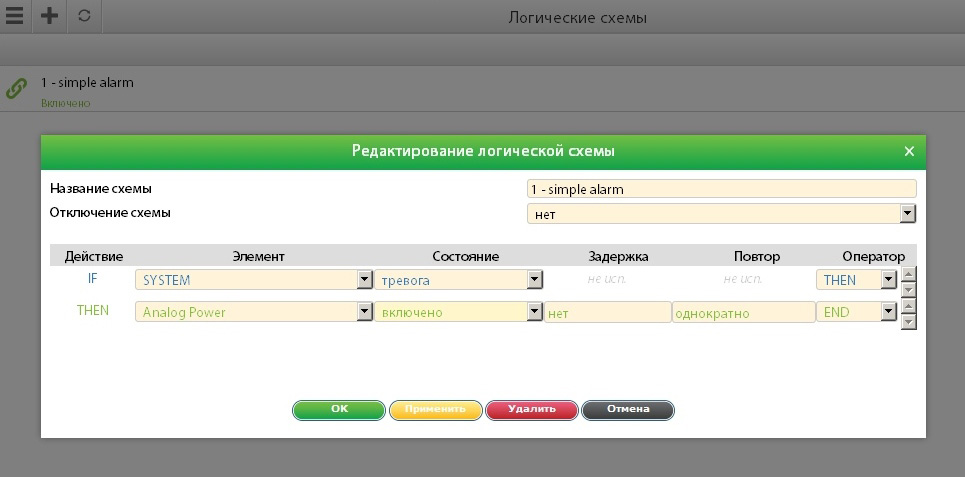

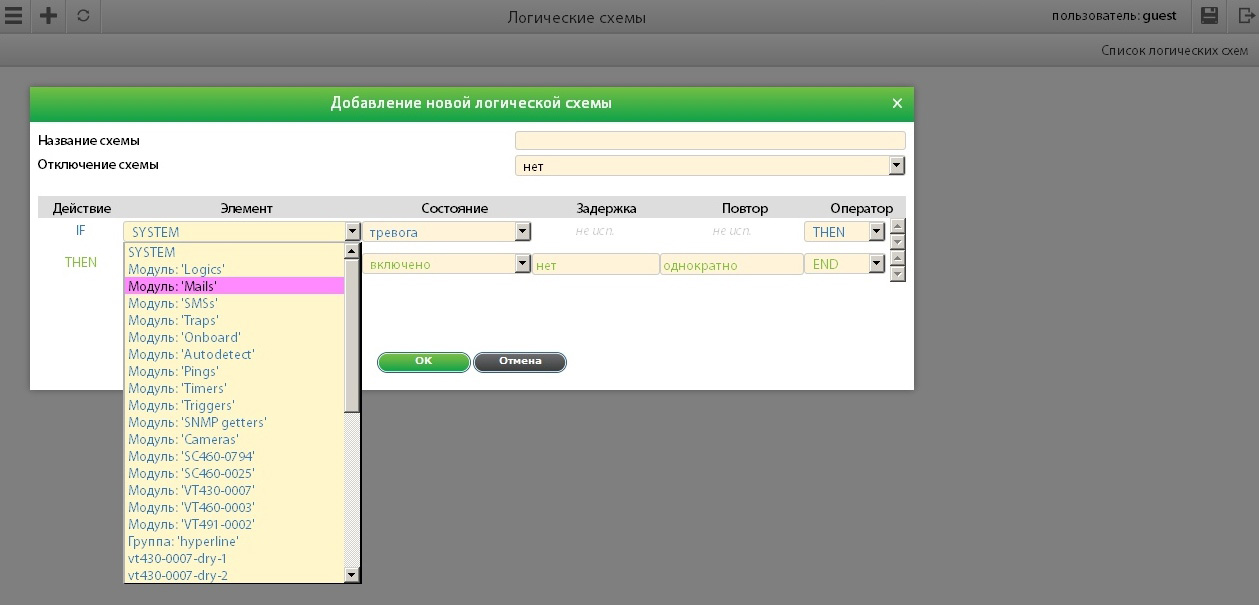

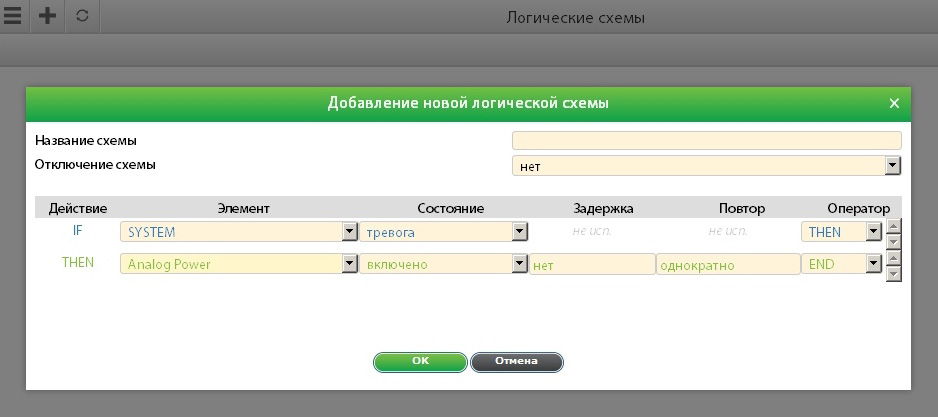

  • Логические схемы – установка логики автоматических действий на события, происходящие в системе;

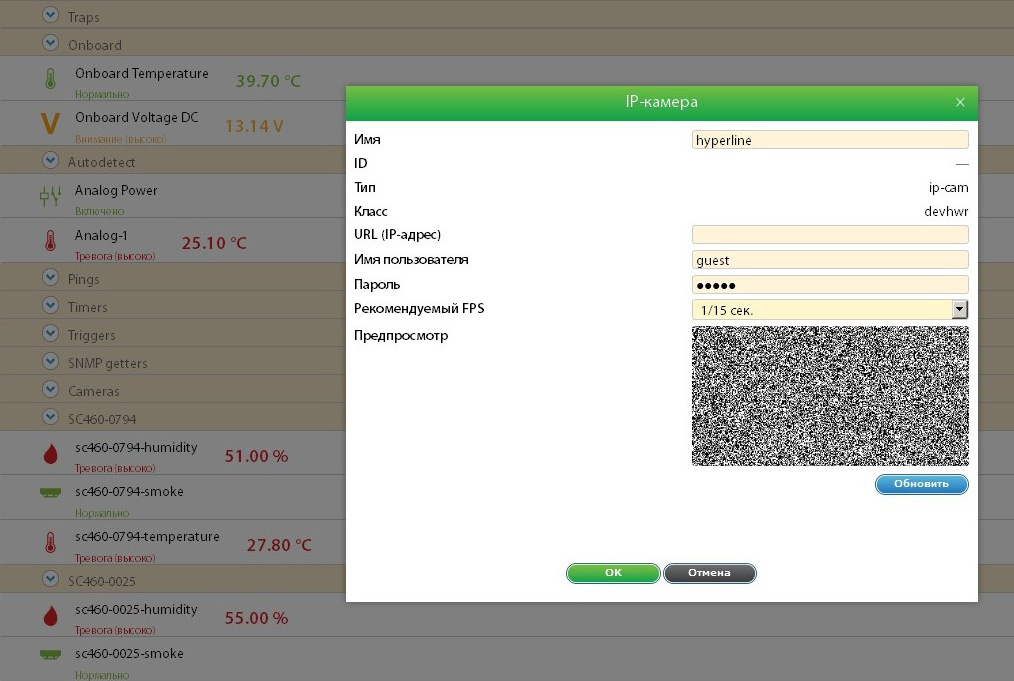

  • Камеры – отображает камеры, присоединённые к системе;

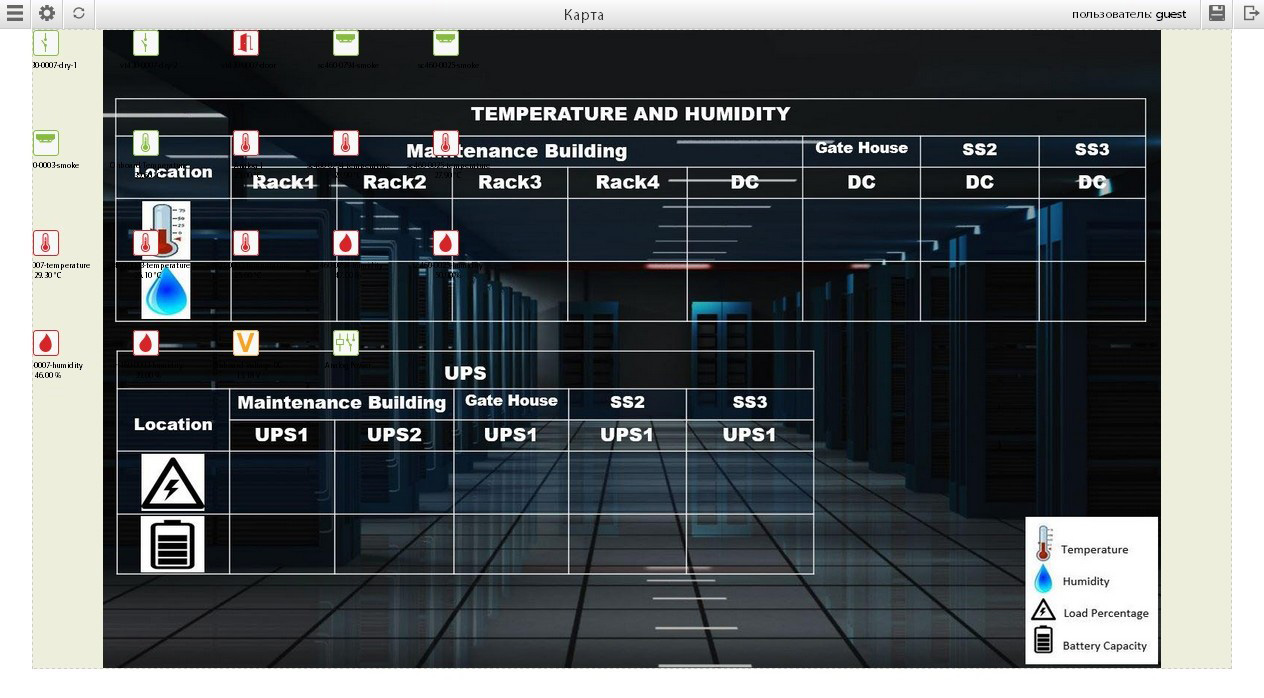

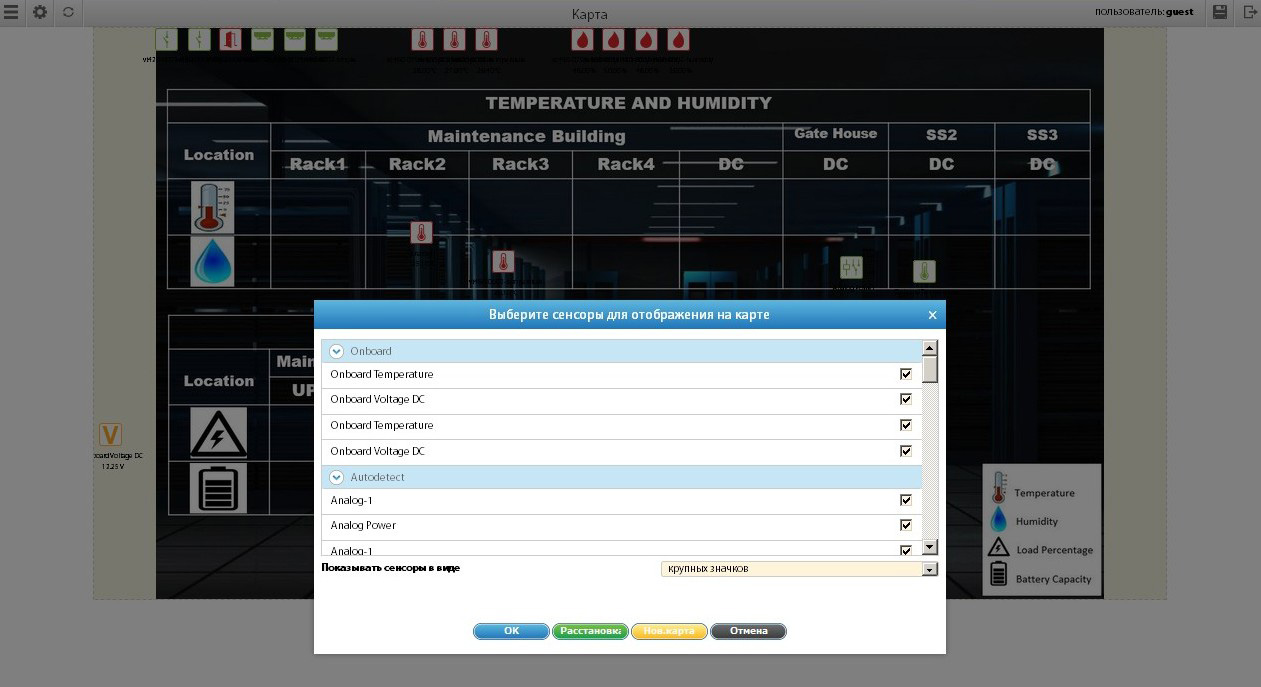

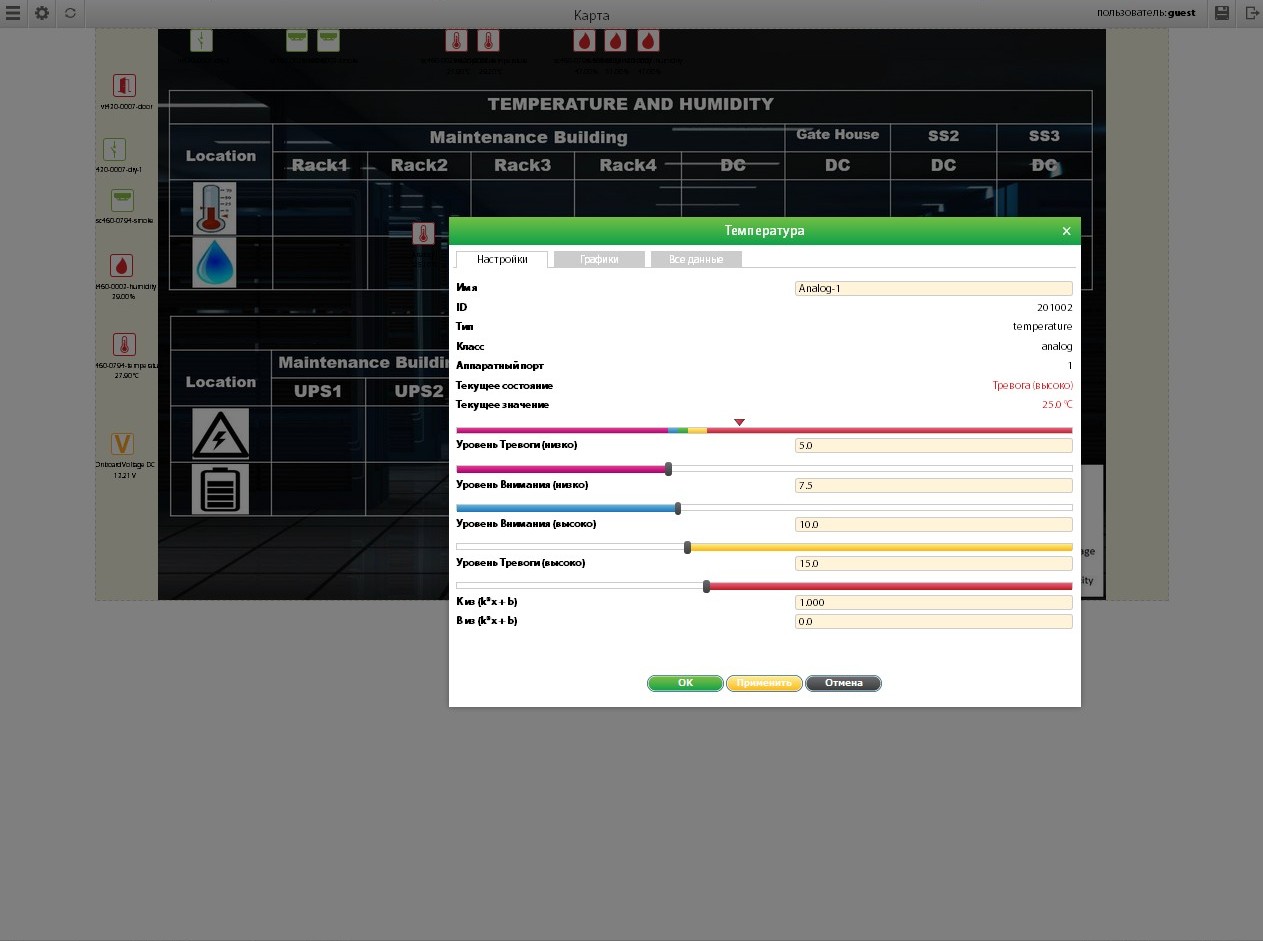

  • Карта – план объекта, на котором можно переносить датчики и элементы для визуализации их расположения;

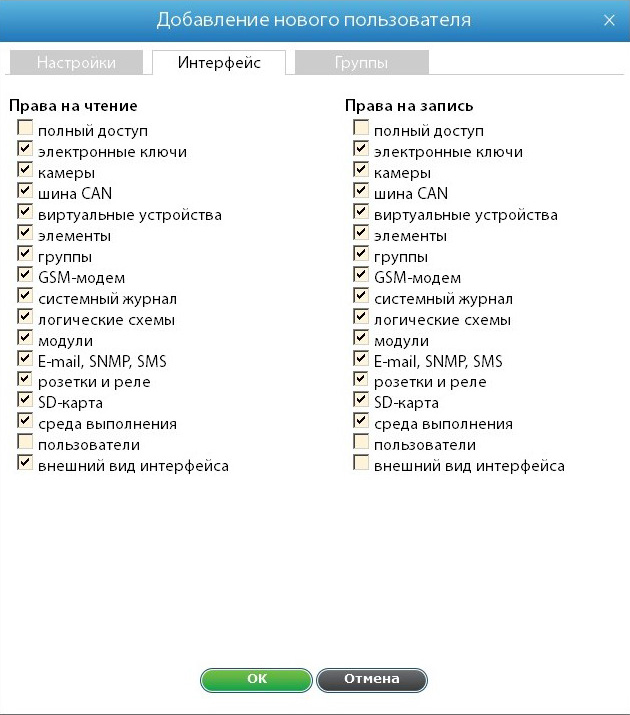

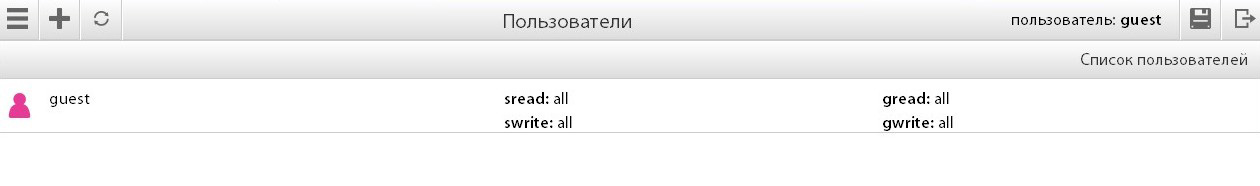

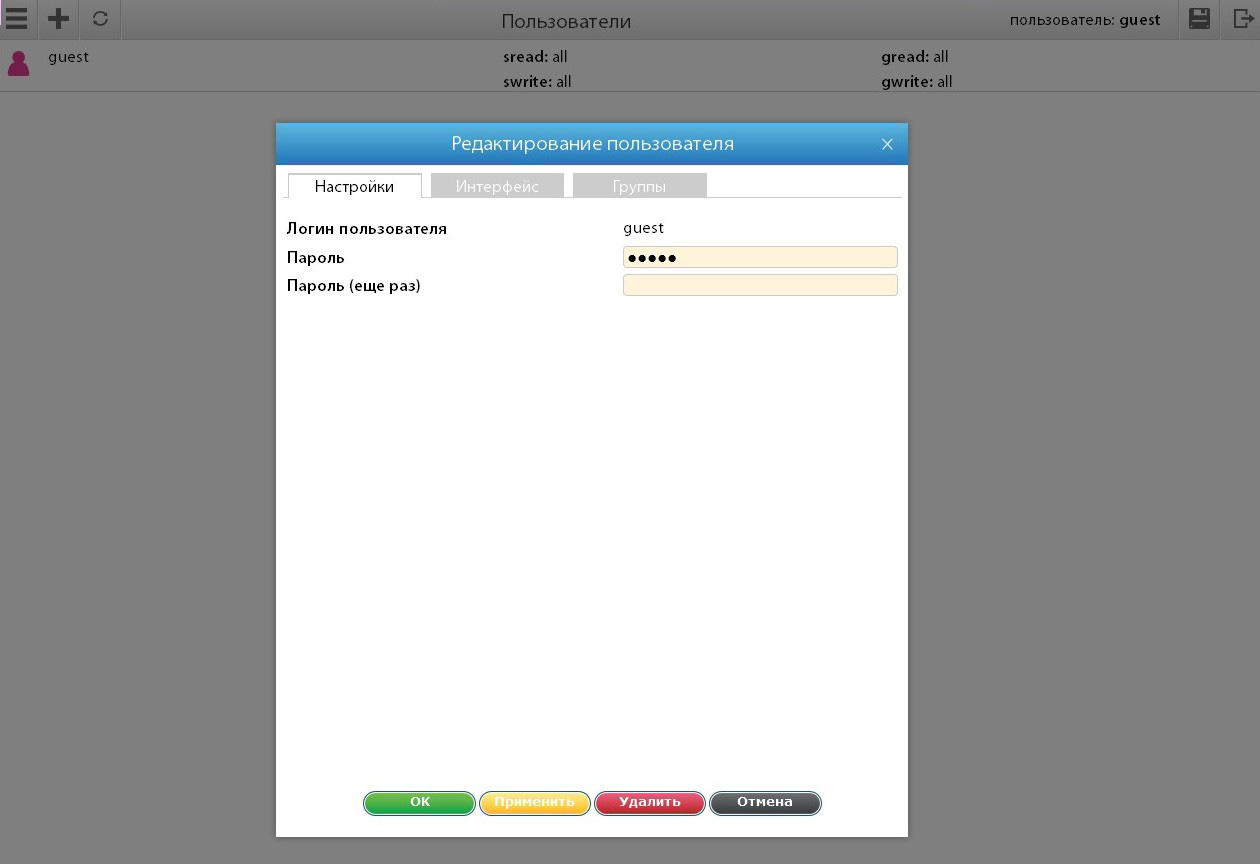

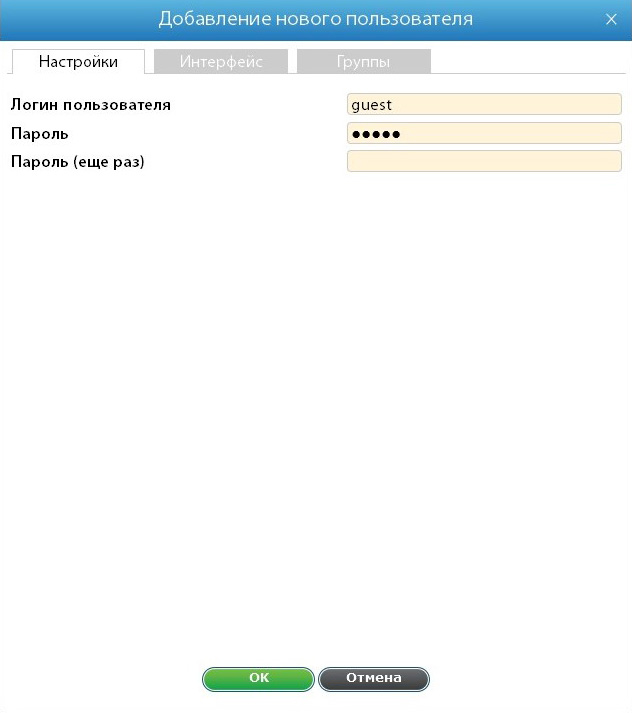

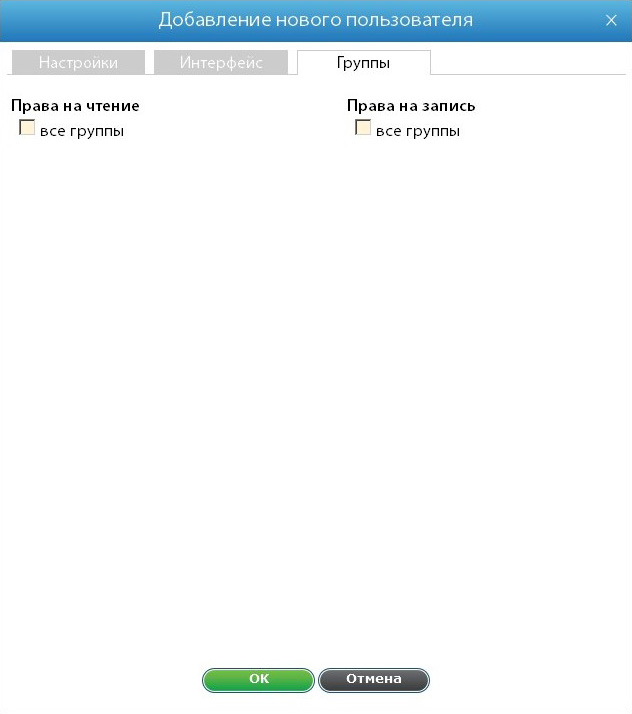

  • Пользователи – управление учётными записями пользователей;

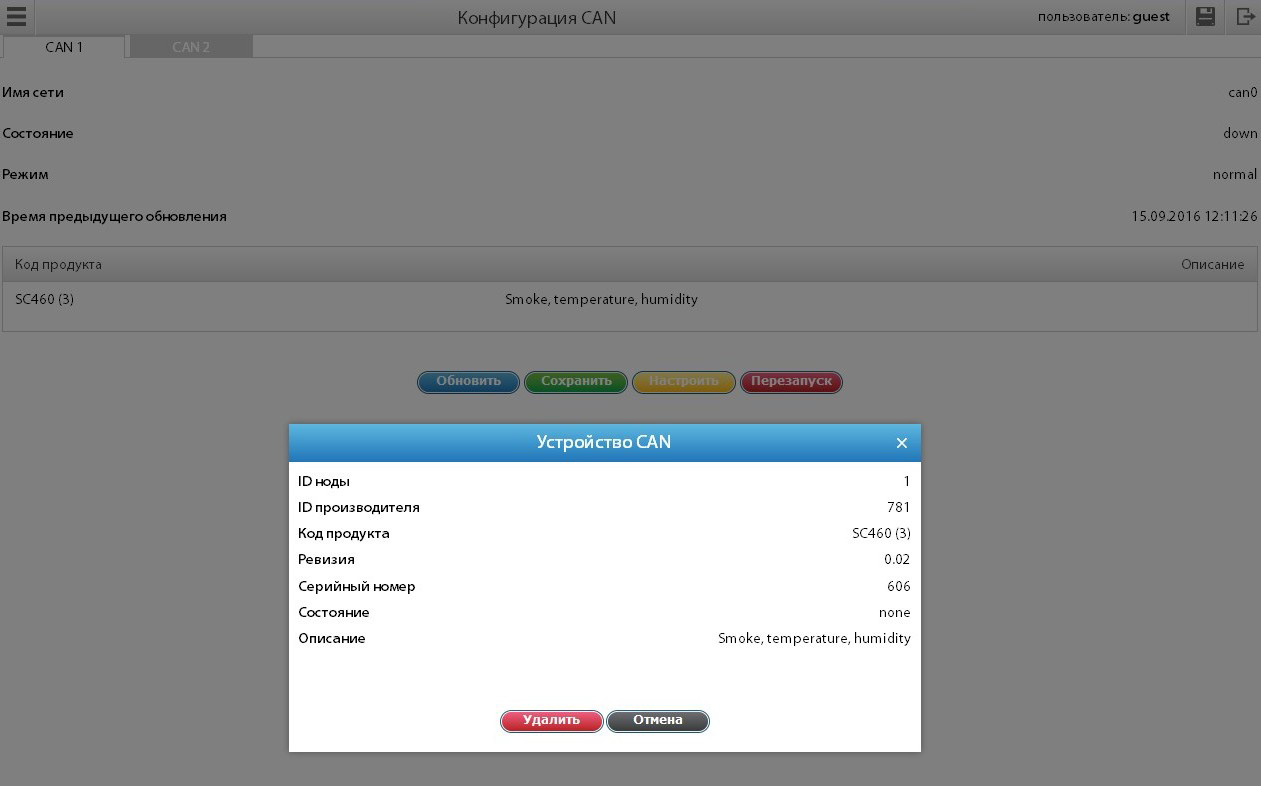

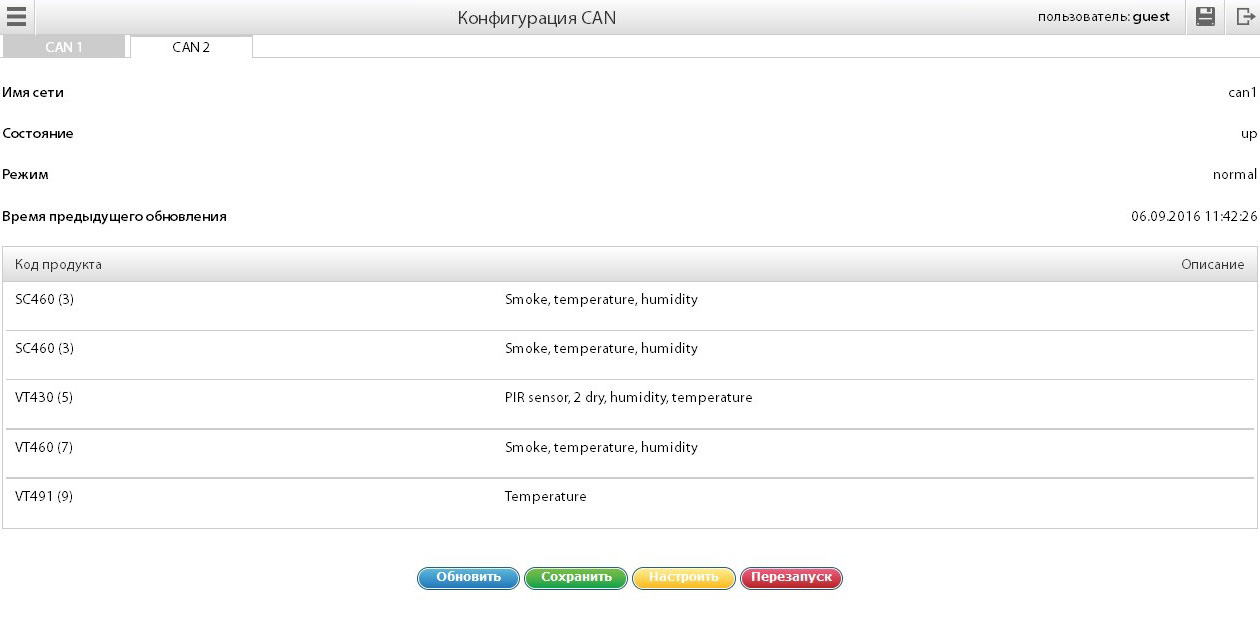

  • Конфигурация CAN – управление устройствами CAN в системе;

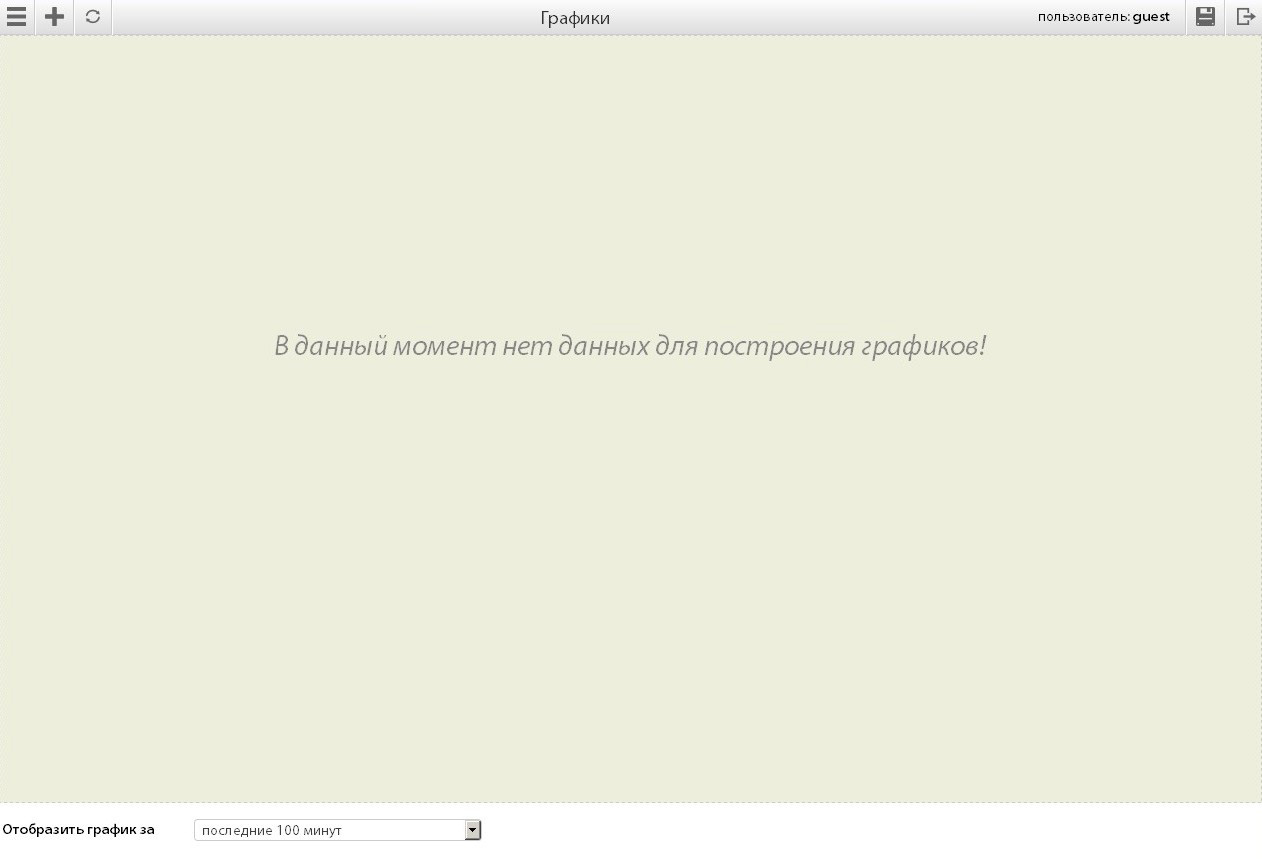

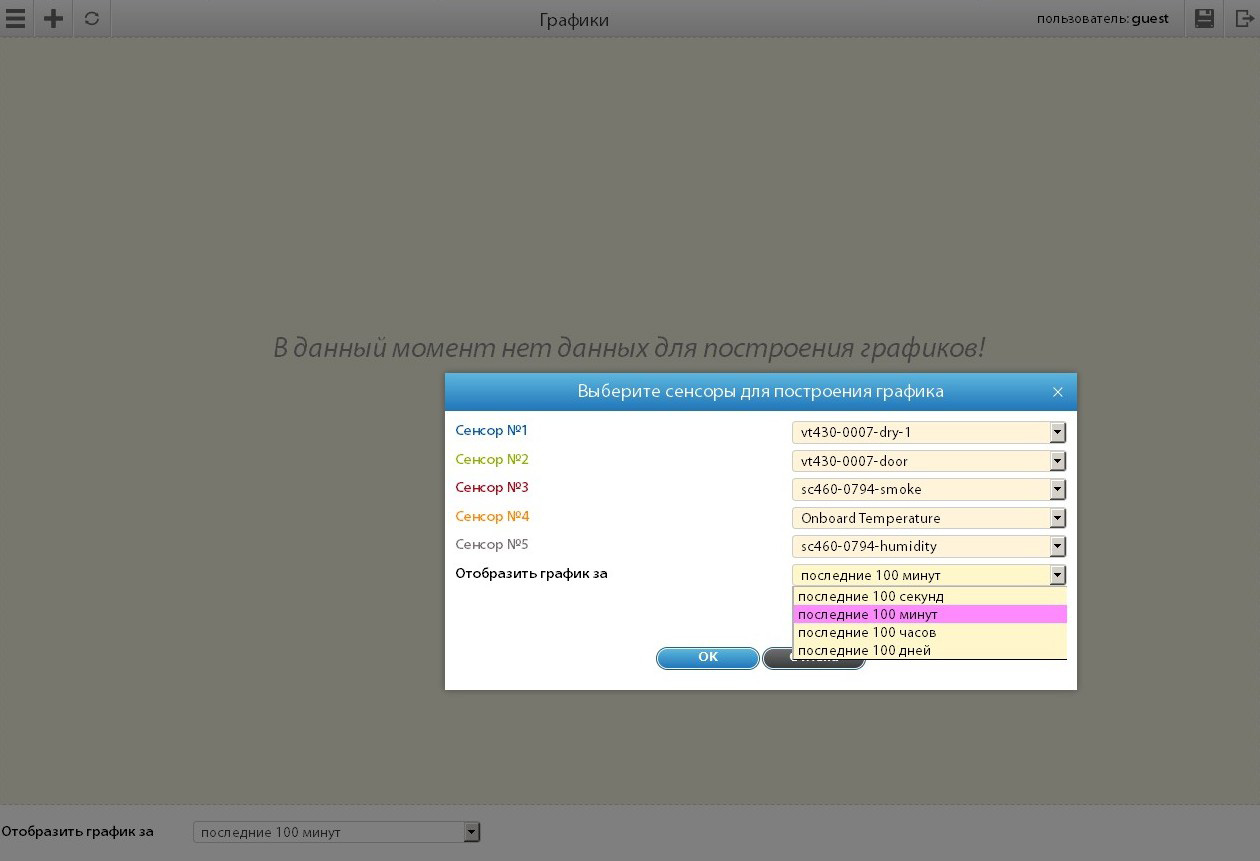

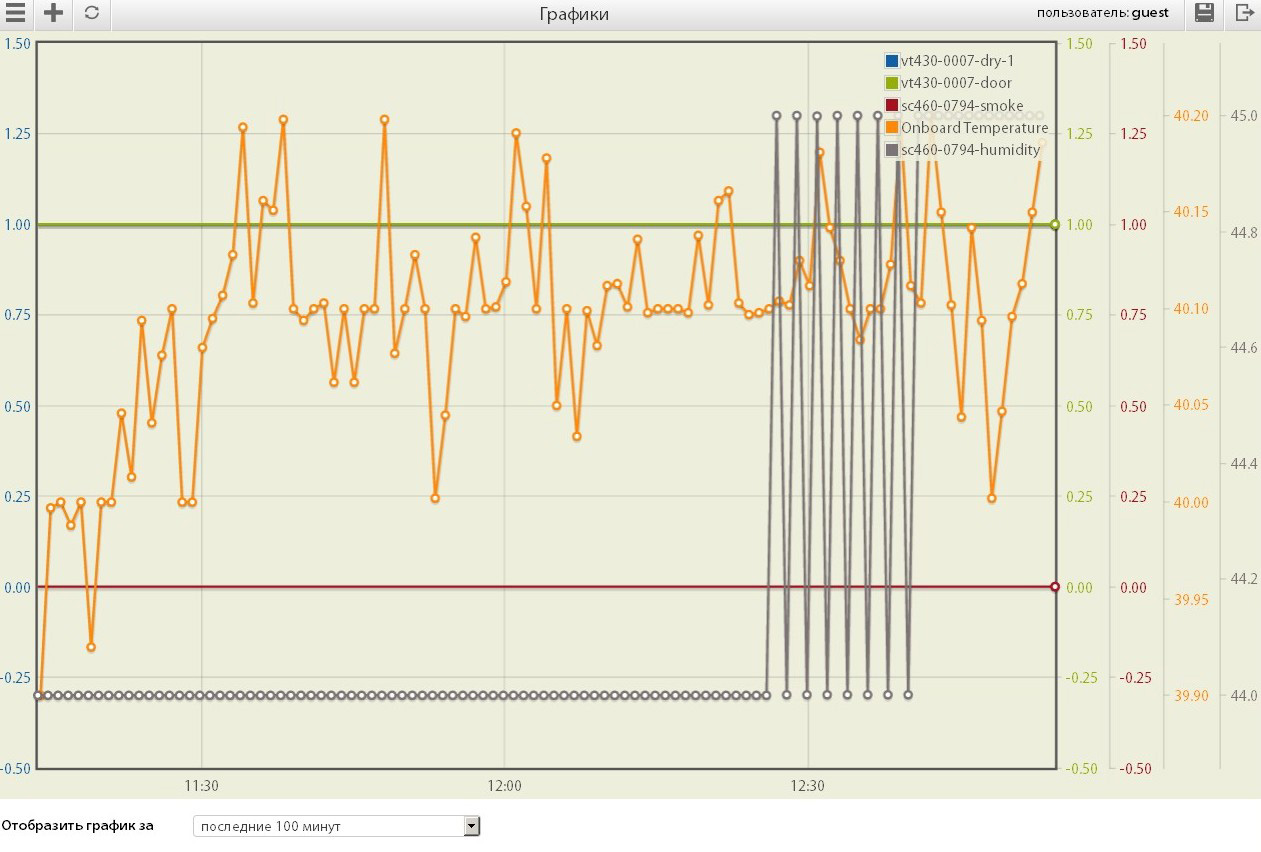

  • Графики – отображение показаний датчиков в виде графиков;
  • Сброс датчиков дыма – используется при срабатывании датчиков для ручного сброса;
  • Настройки

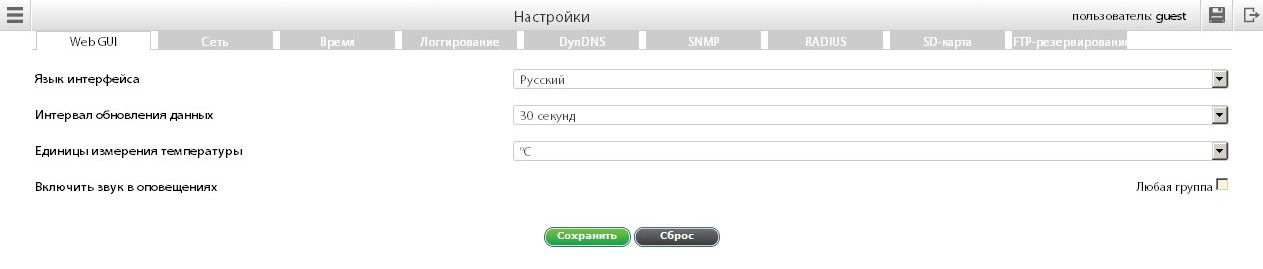

    • Web GUI – язык интерфейса, интервал обновления данных, звук для оповещений;

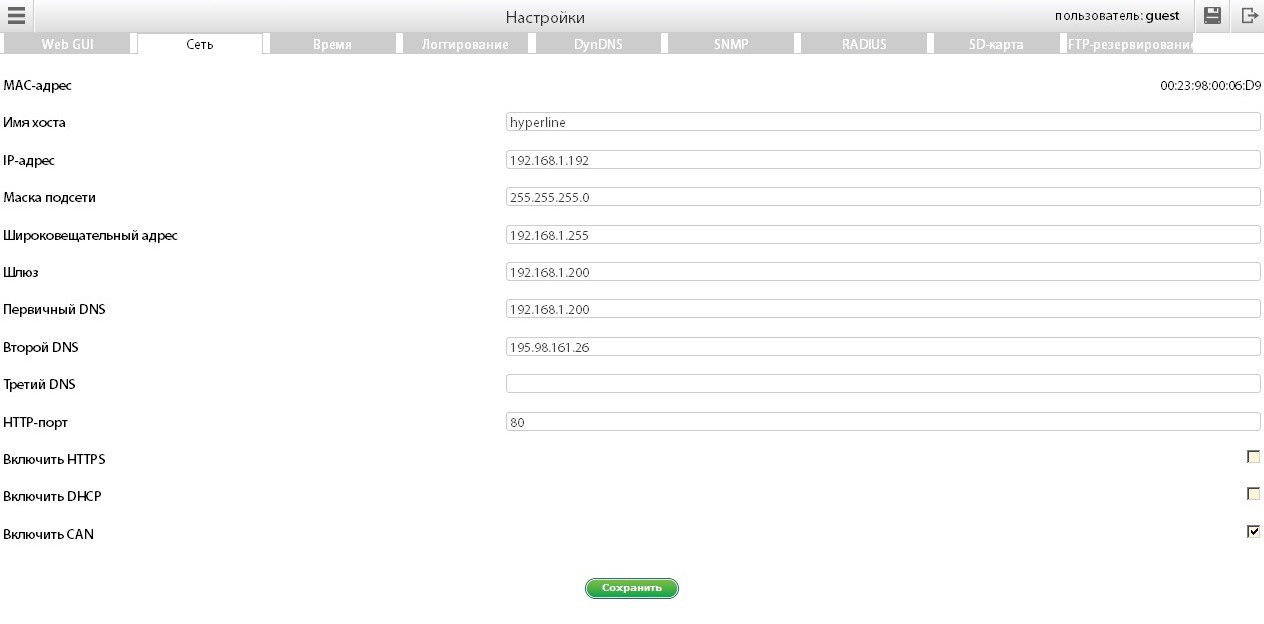

    • Сеть – задание сетевых настроек;

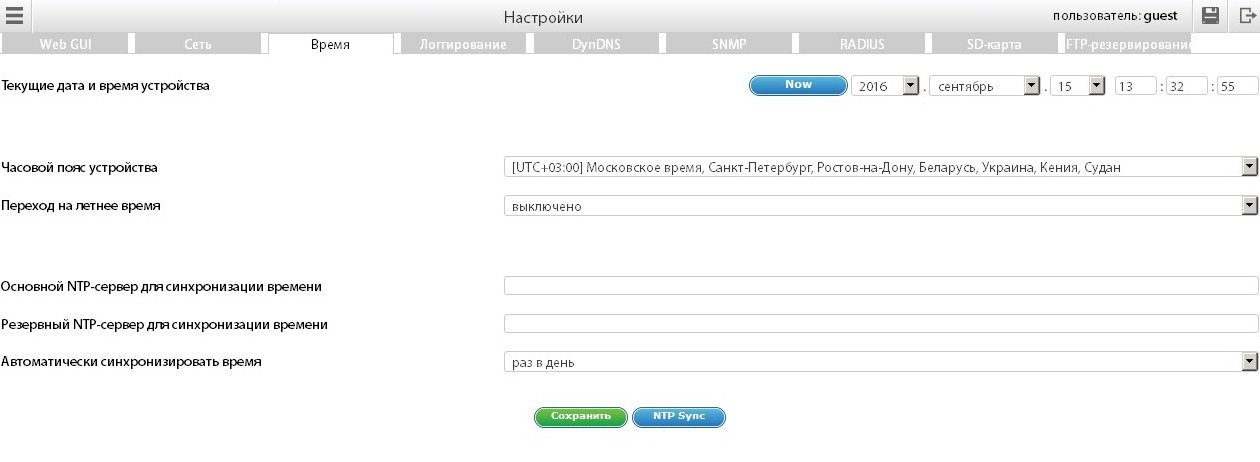

    • Время – часовой пояс, NTP-сервер для синхронизации времени, текущие дата и время устройства;

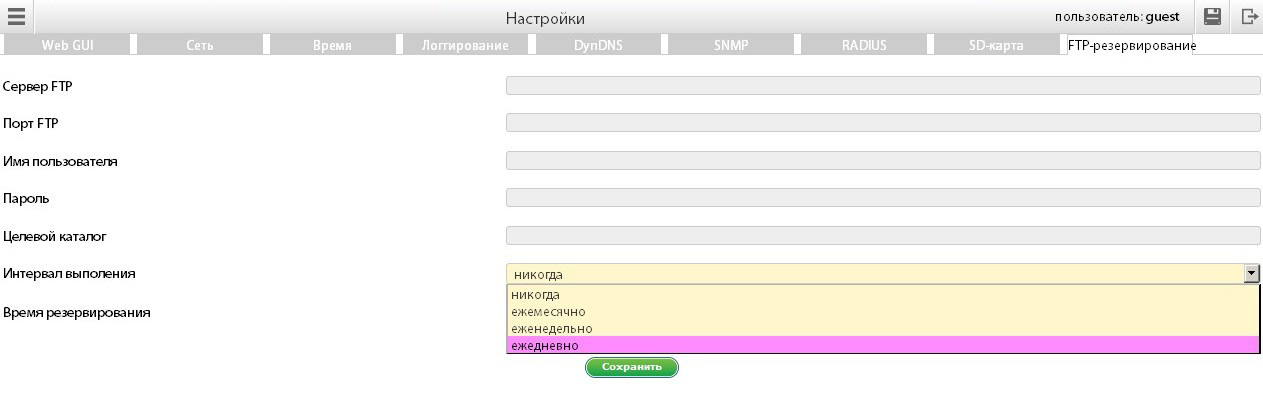

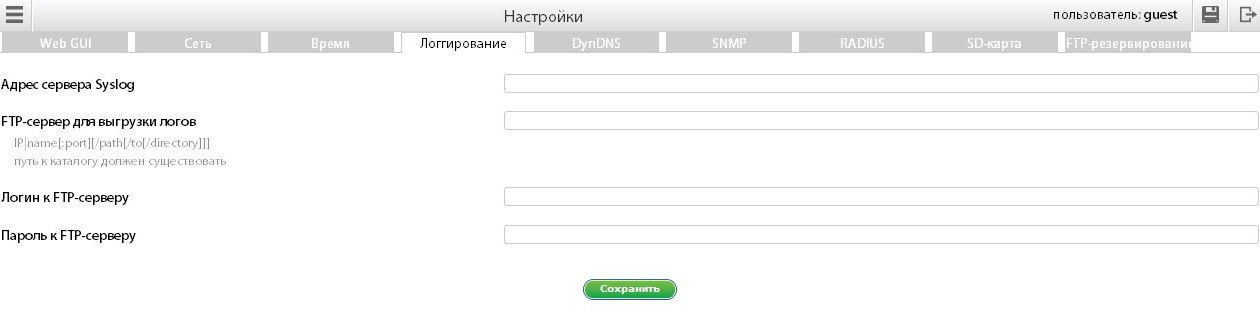

    • Логгирование – Syslog и FTP адреса хранения данных;

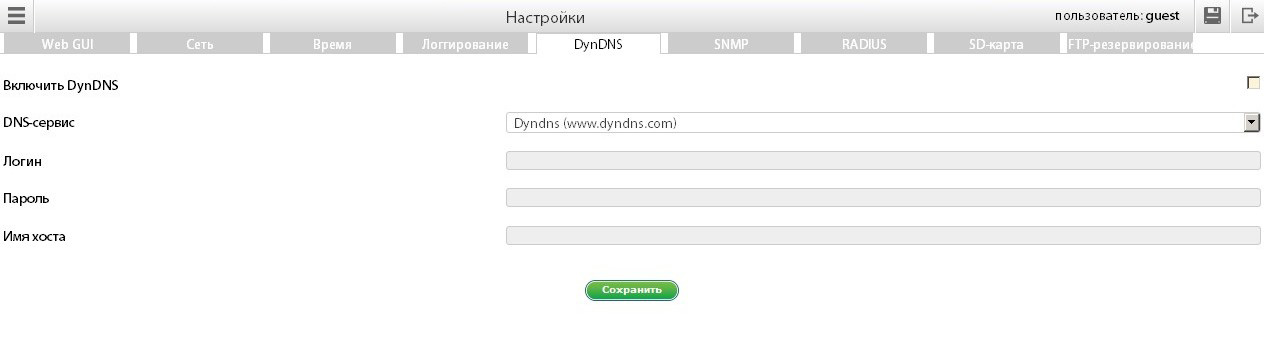

    • DynDNS – DNS настройки;

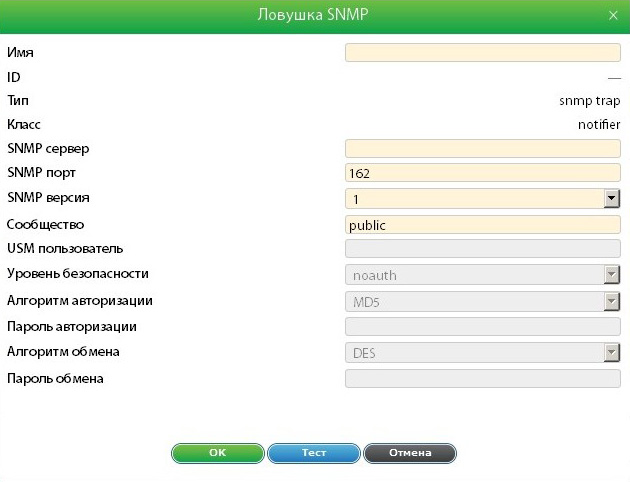

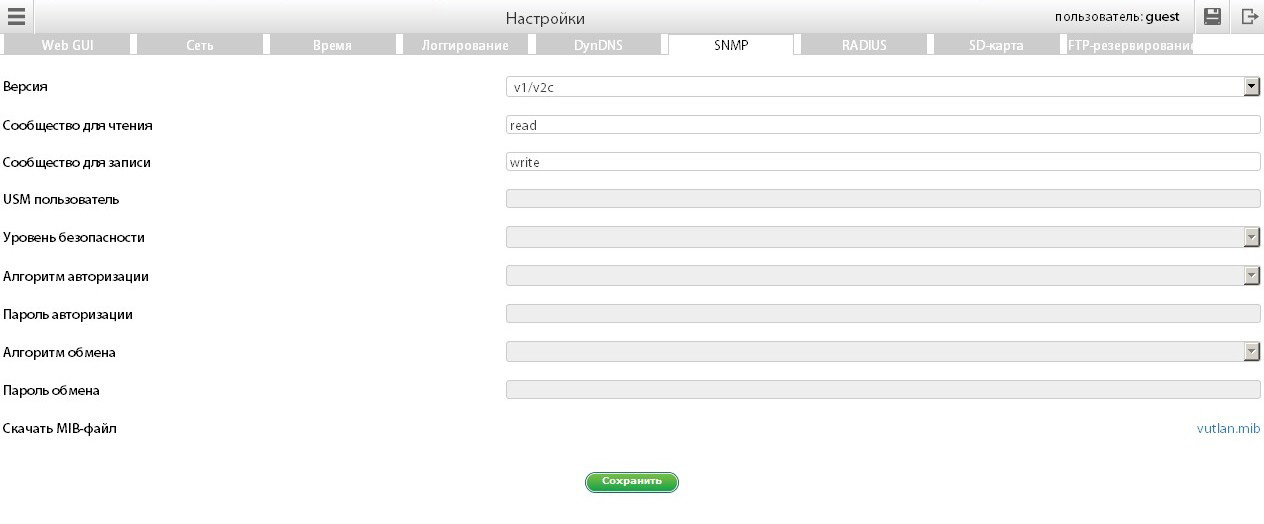

    • SNMP – SNMP настройки;

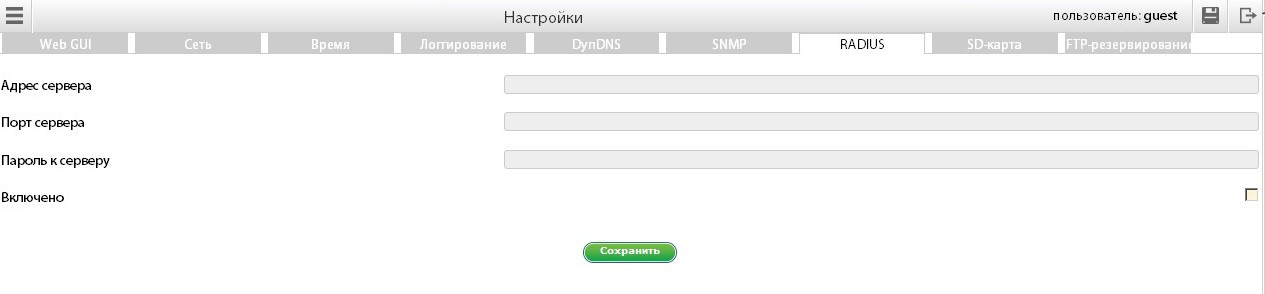

    • RADIUS – настройки хранения паролей;

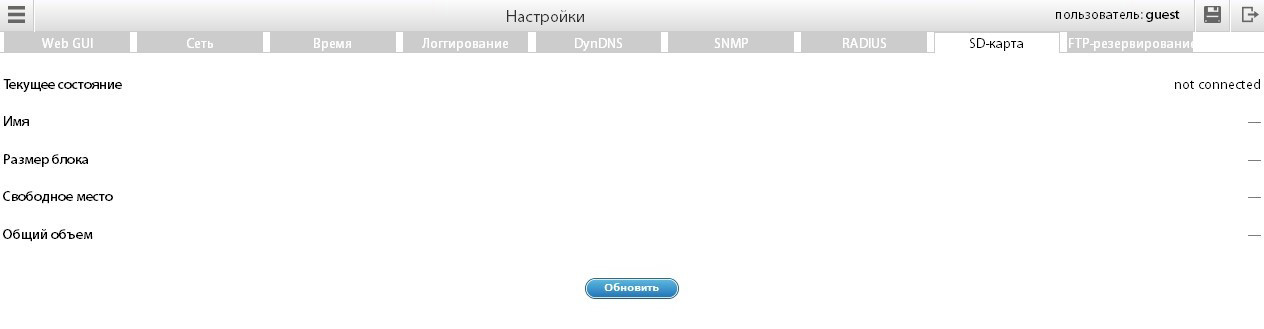

    • SD-карта – состояние карты памяти формата SD;
  • Системное меню
    • О системе – язык интерфейса, интервал обновления данных, звук для оповещений;
    • Прошивка – задание сетевых настроек;
    • Экспорт – часовой пояс, NTP-сервер для синхронизации времени, текущие дата и время устройства;
В зависимости от модели главного блока мониторинга список доступных элементов может отличаться.

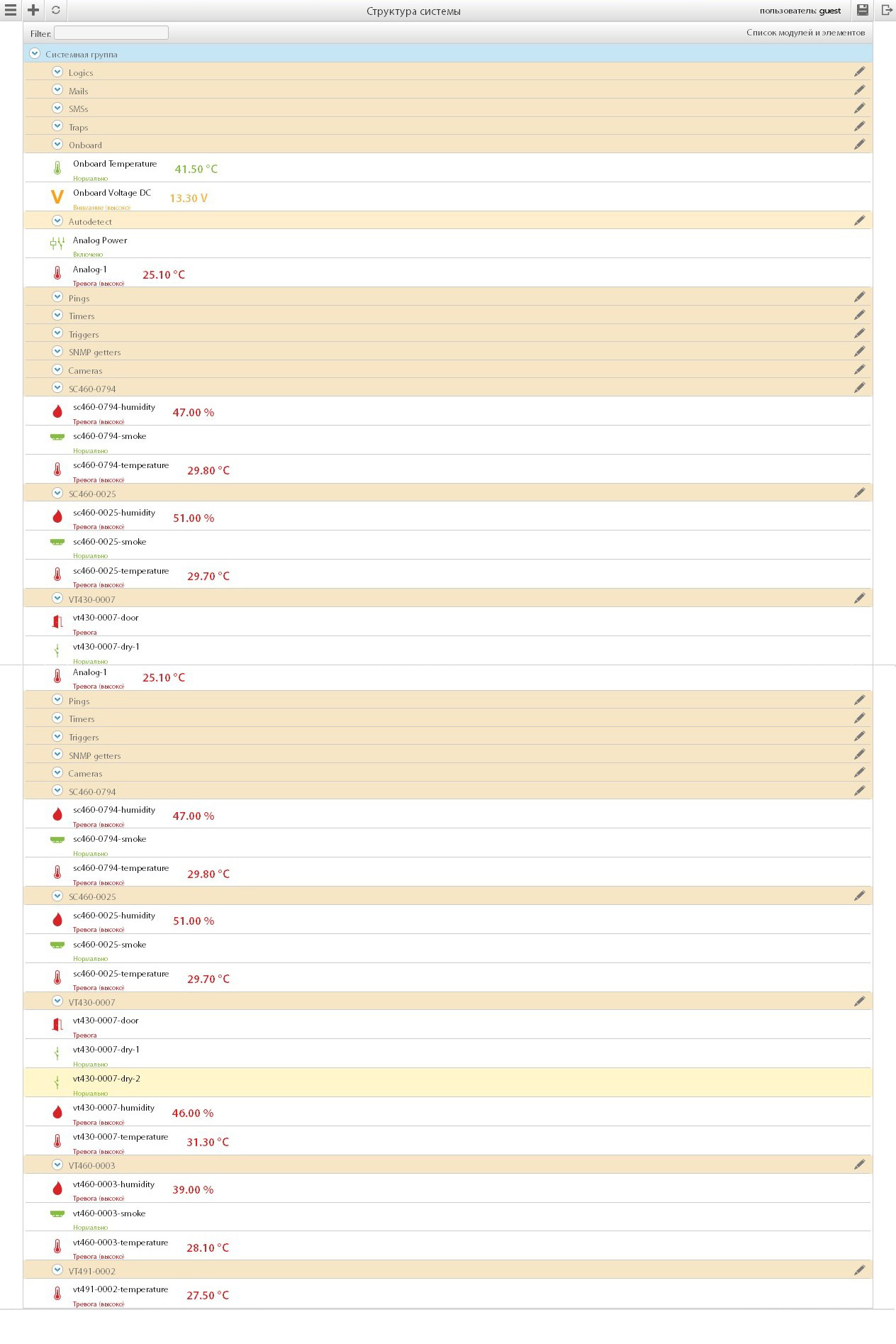

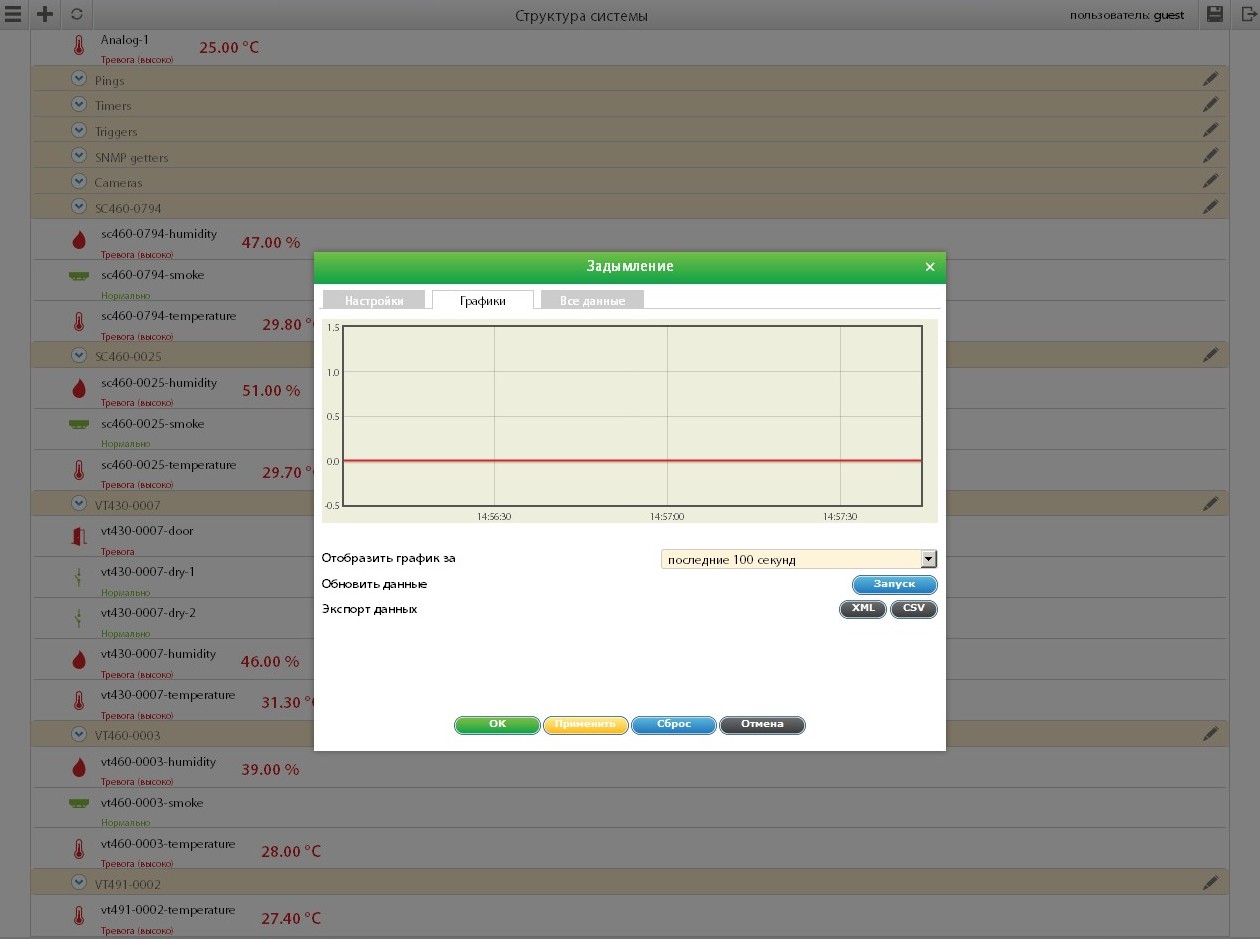

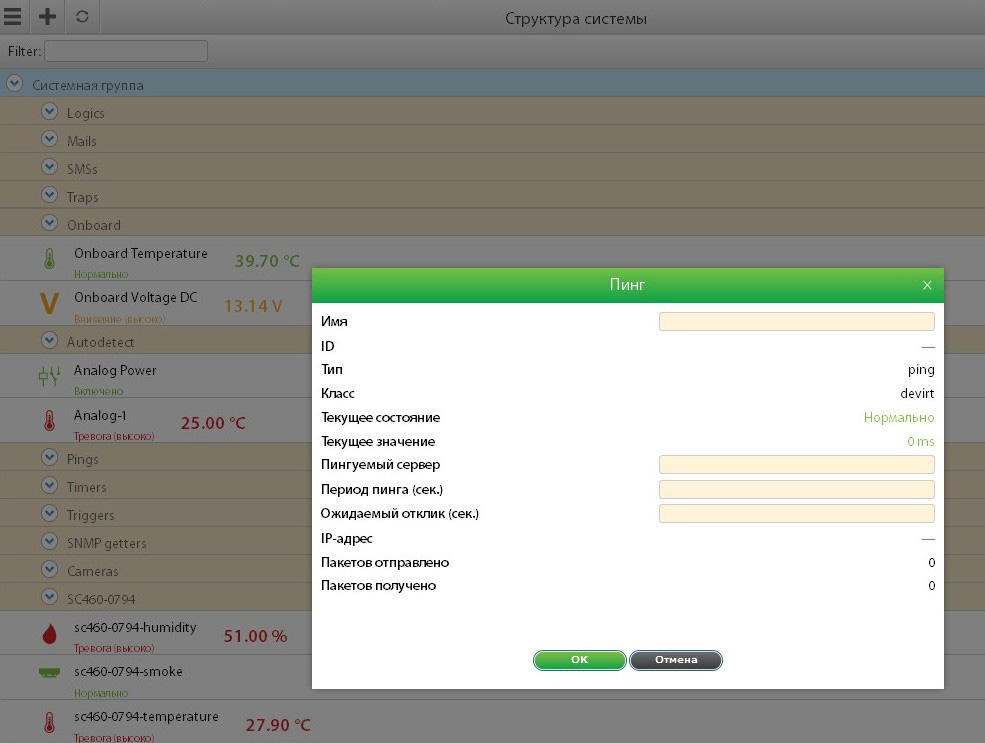

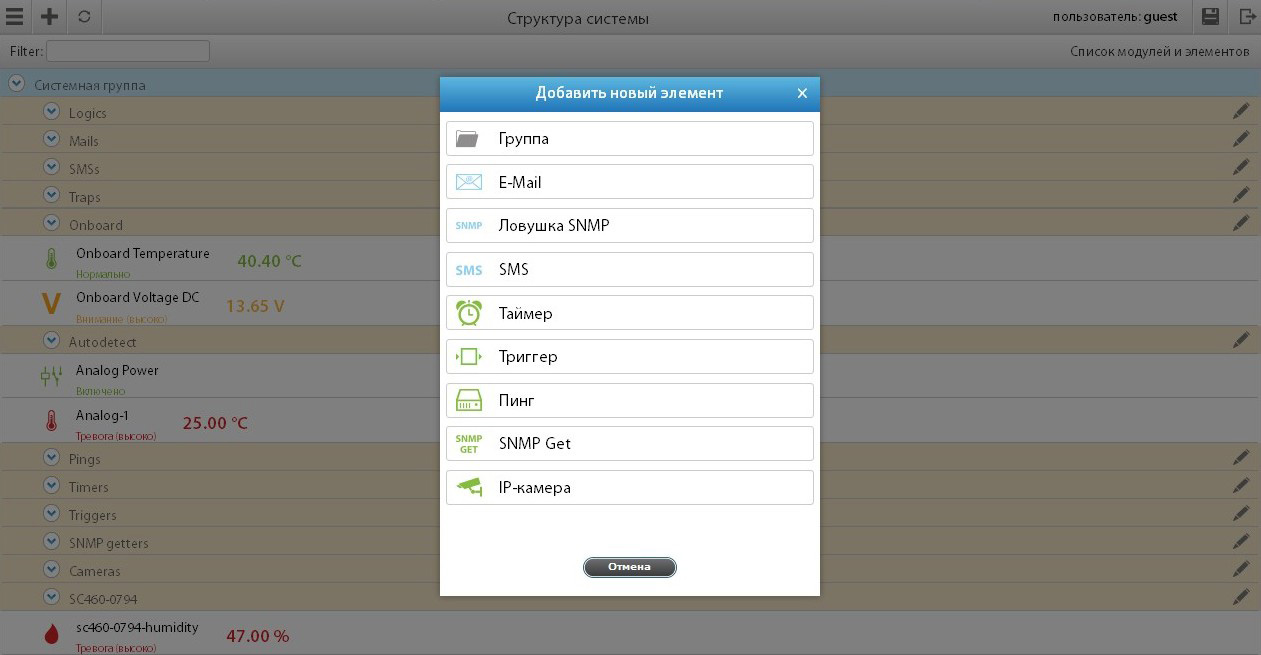

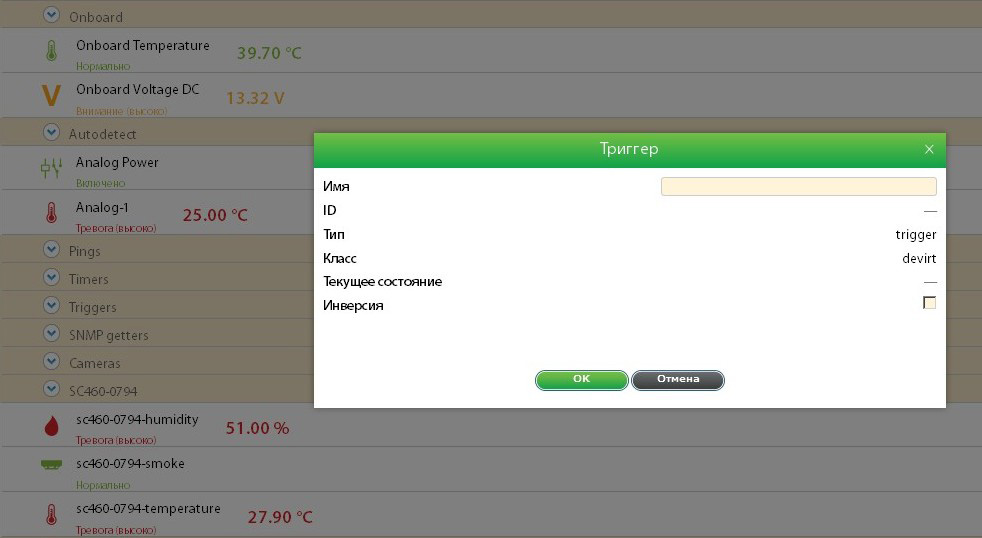

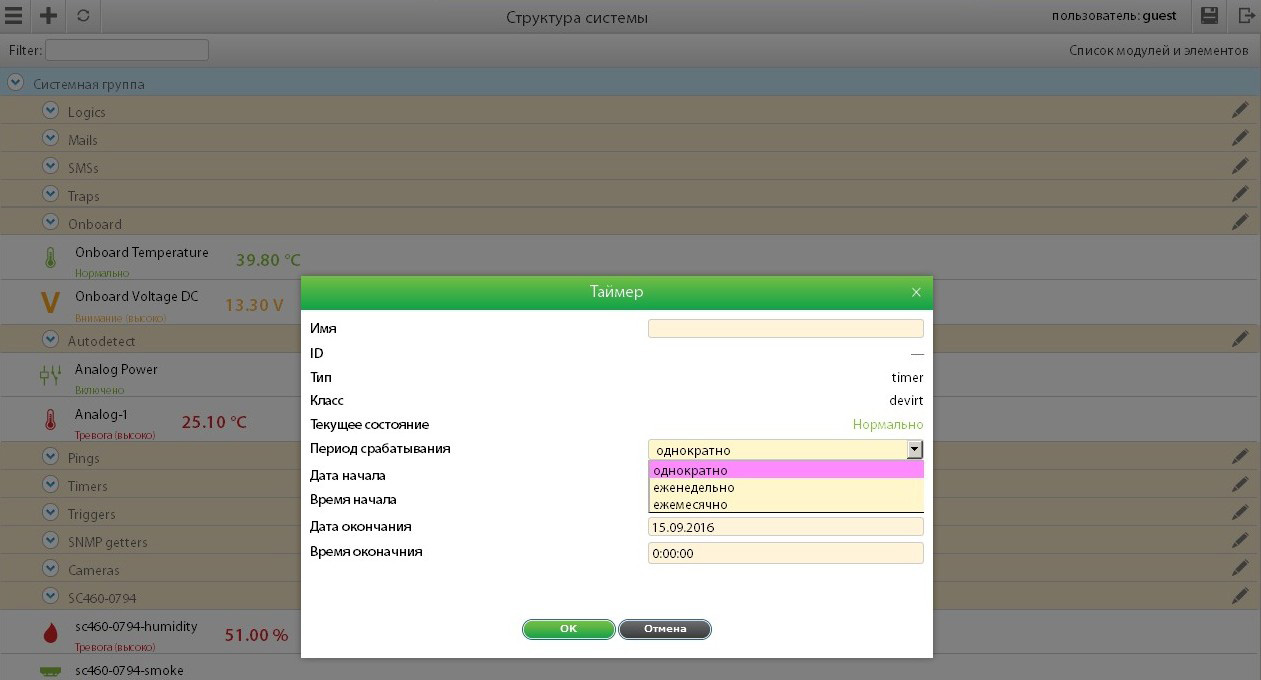

3. Главное меню >> Структура системы

Система мониторинга сетевого оборудования. Главное меню >> Структура системы При нажатии на строку с активным элементом (непустые строки) открывается диалоговое окно просмотра и настройки параметров соответствующего элемента (датчика, двери, вентилятора, розетки и т.д.). На изображениях ниже соответственно отсортированы и показаны примеры интерфейсов по элементам. Каждое диалоговое окно содержит по 3 вкладки: Настройки, Графики, Все данные.

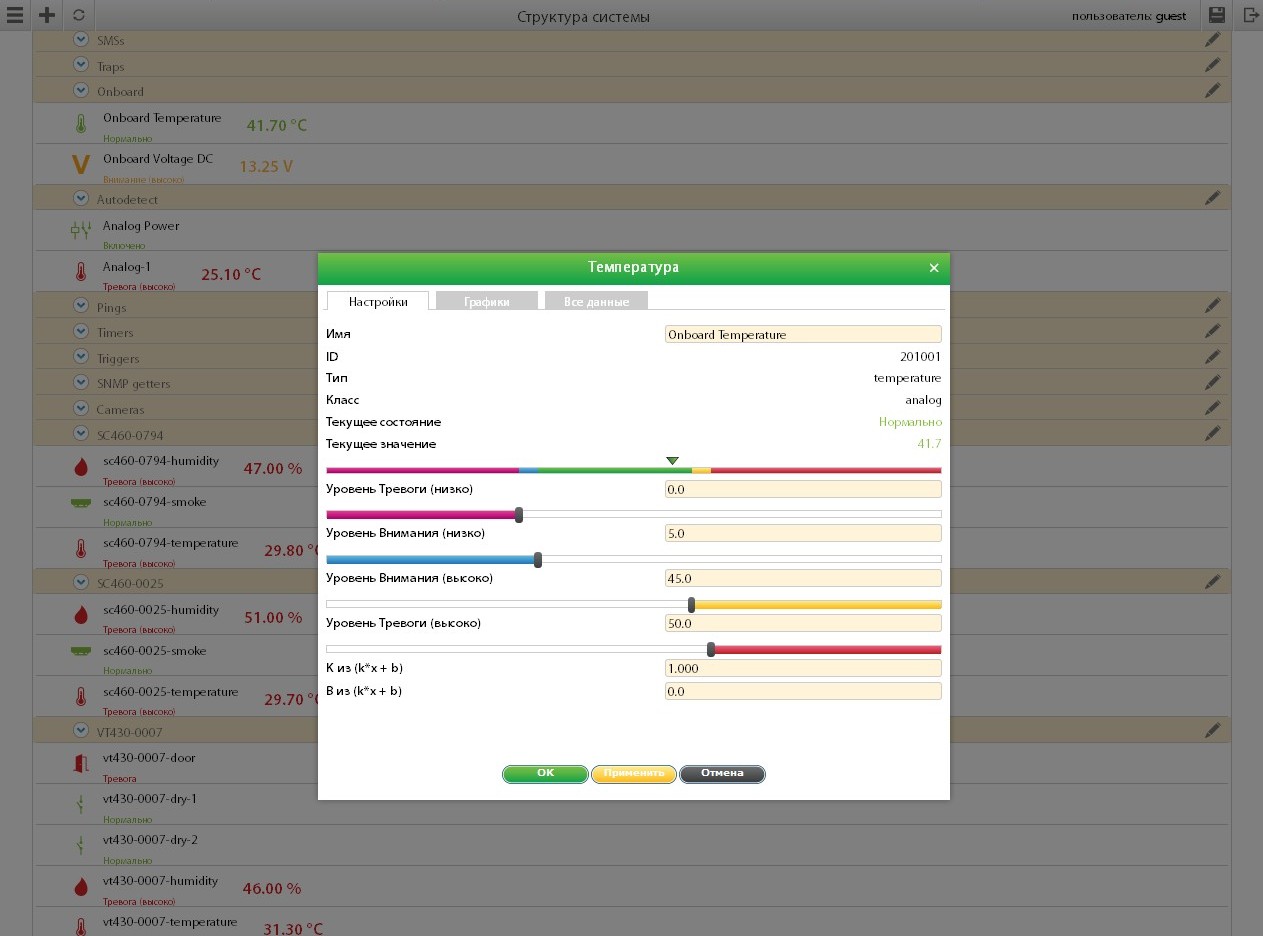

Просмотр и настройка датчика температуры

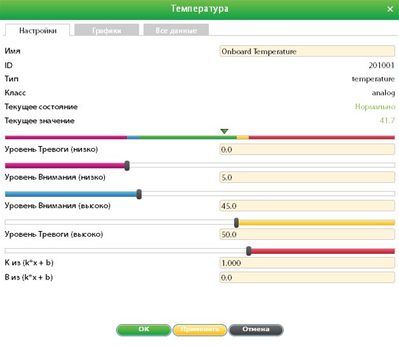

Просмотр и настройка датчика температуры. Вкладка настройки.

Вкладка Настройки.

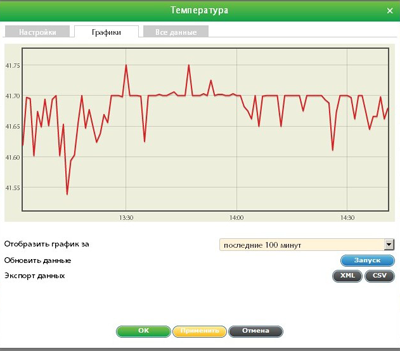

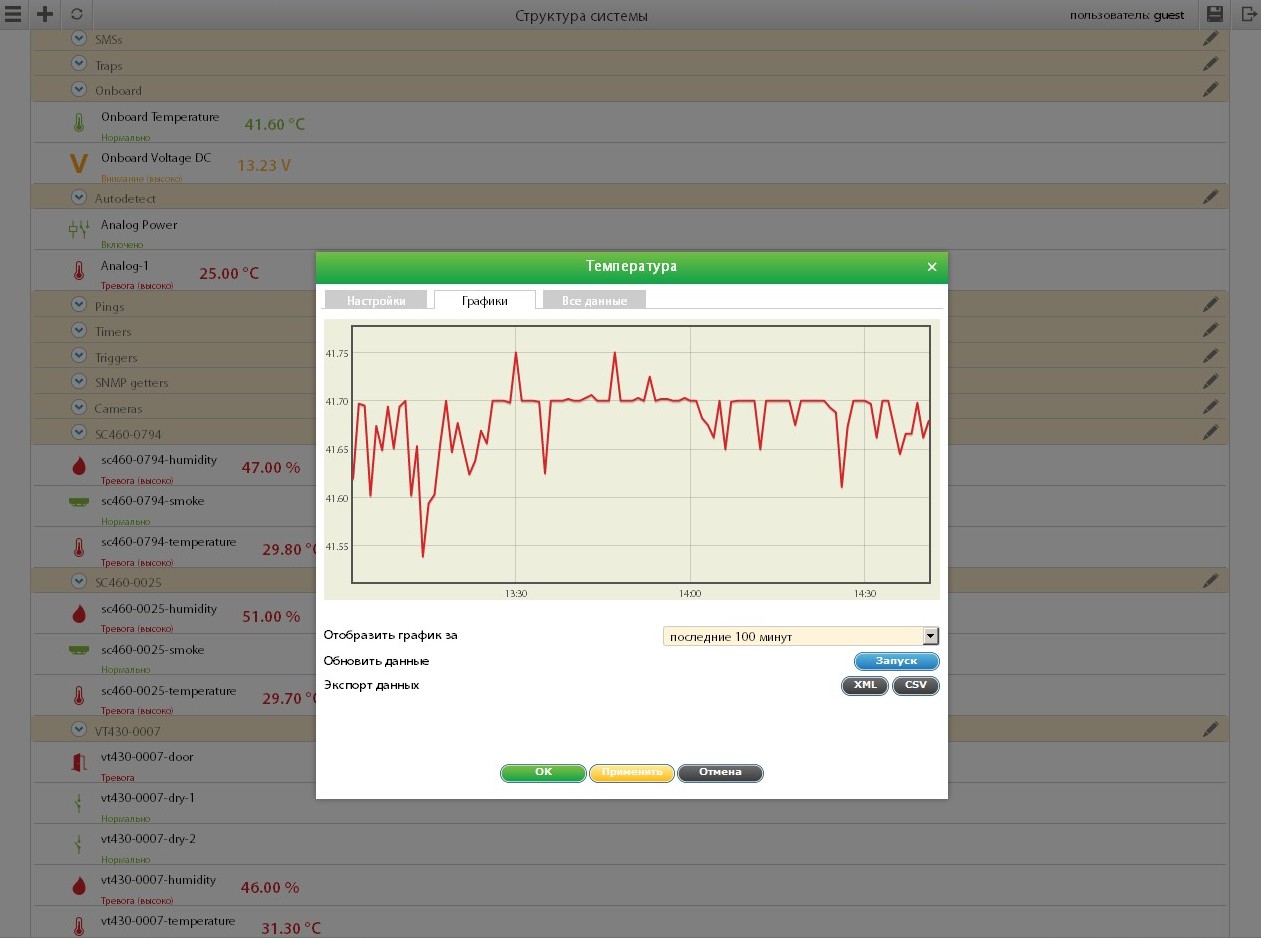

Просмотр и настройка датчика температуры. Вкладка графики

Вкладка Графики.

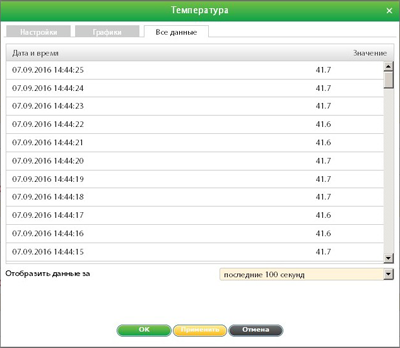

Просмотр и настройка датчика температуры cистемы мониторинга IT-оборудования. Вкладка все данные

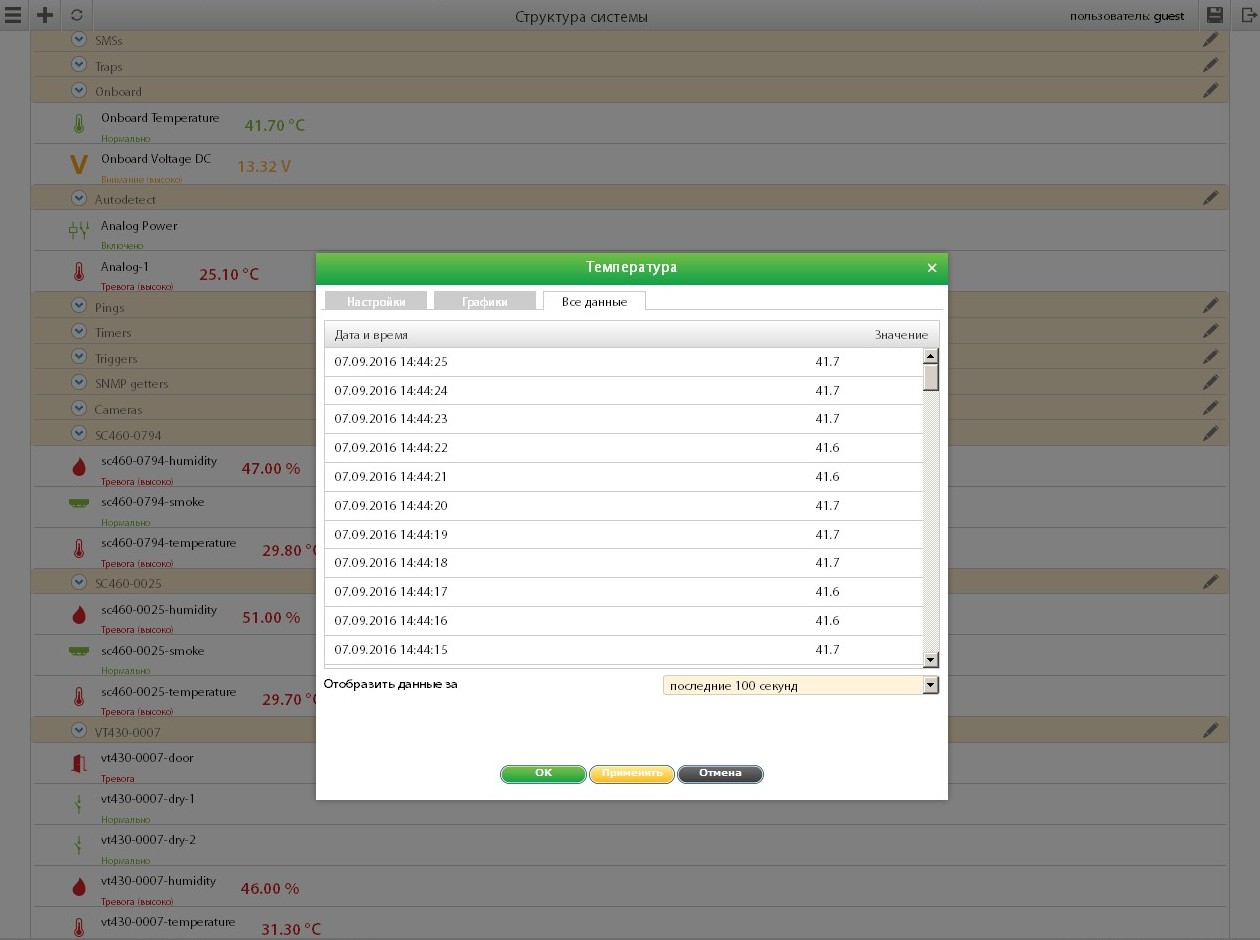

Вкладка Все данные.

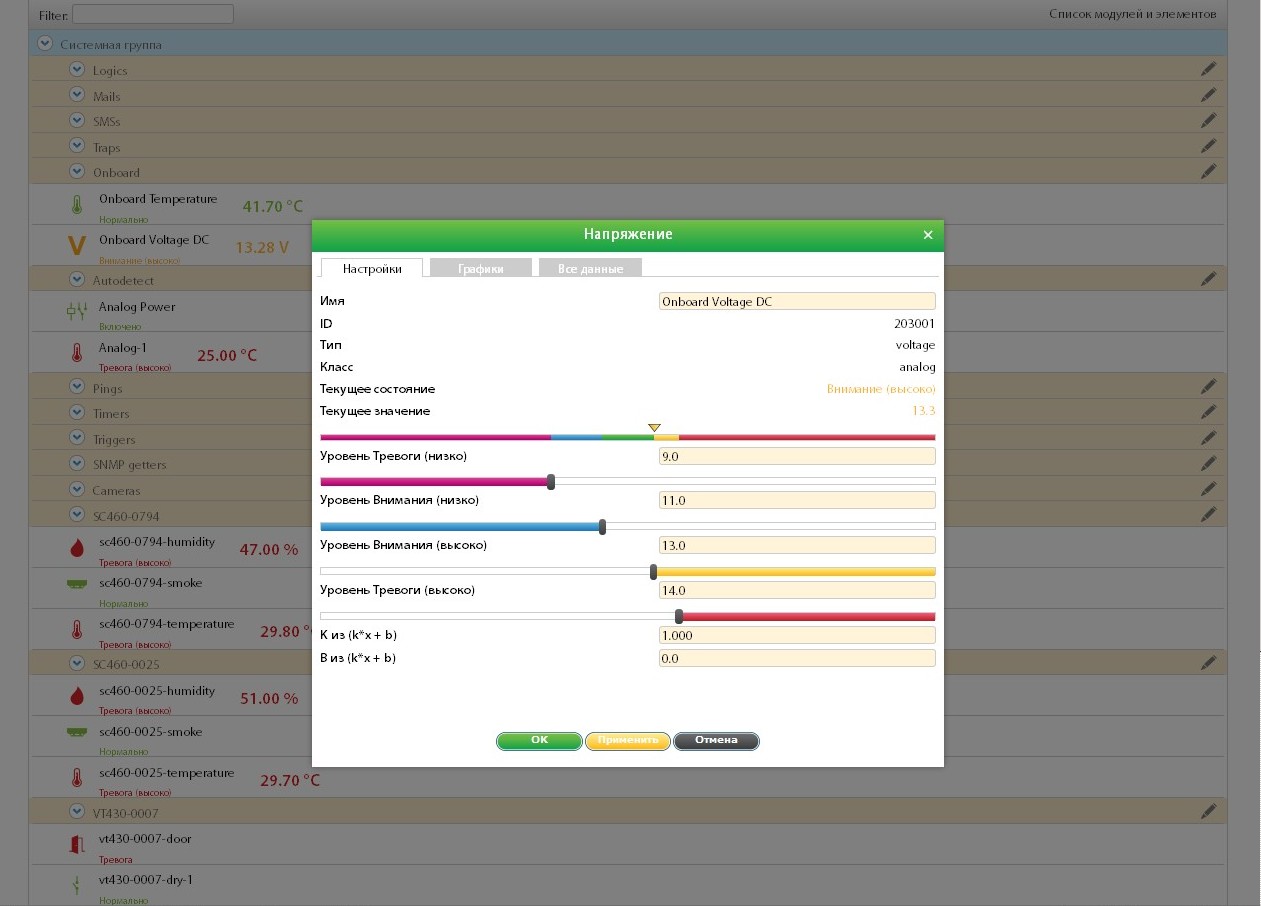

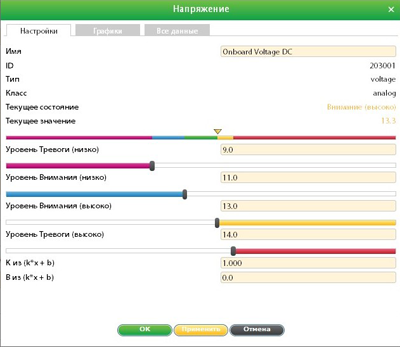

Просмотр и настройка датчика напряжения

Просмотр и настройка датчика напряжения cистемы мониторинга IT-оборудования.. Вкладка настройки

Вкладка Настройки.

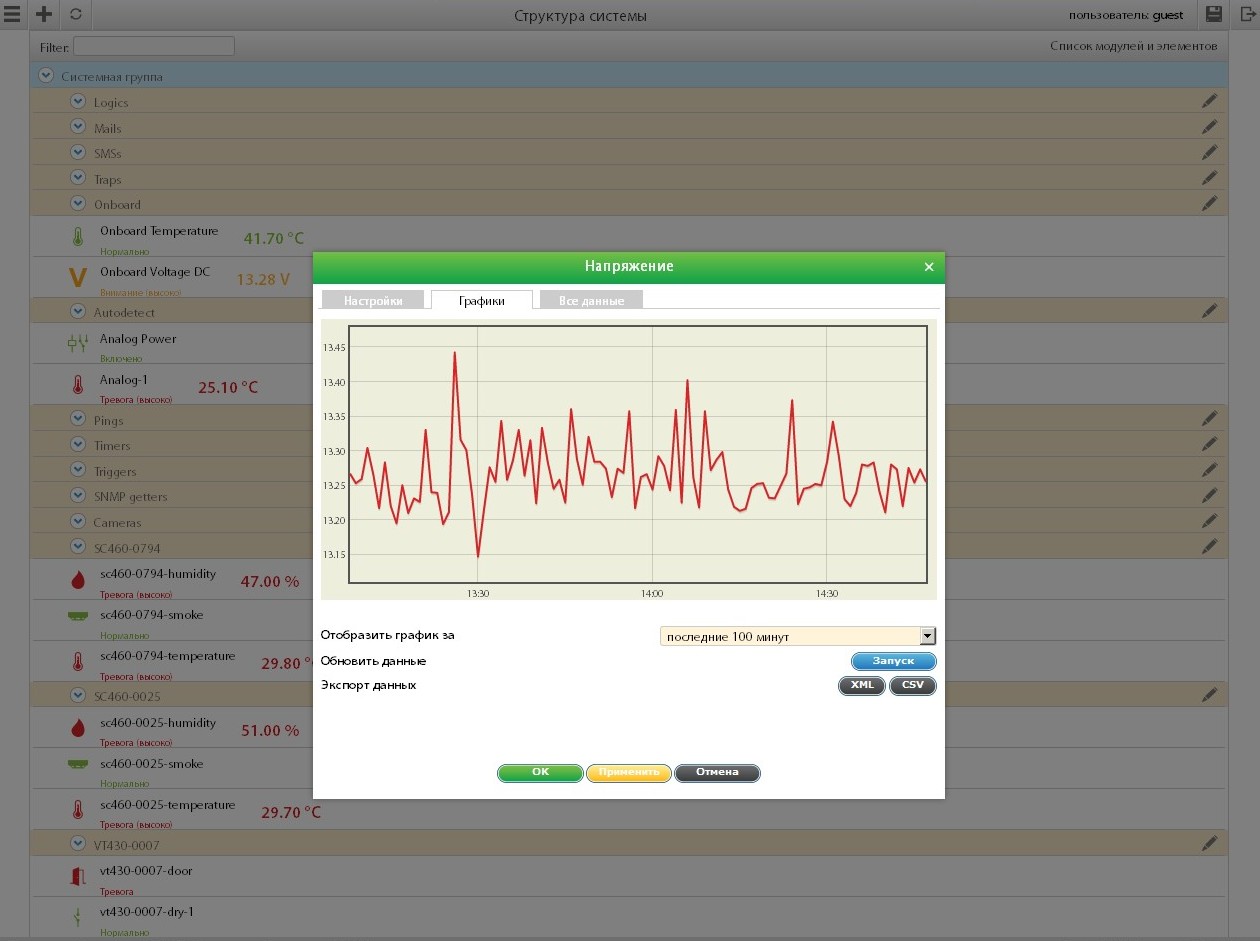

Просмотр и настройка датчика напряжения cистемы мониторинга IT-оборудования. Вкладка графики

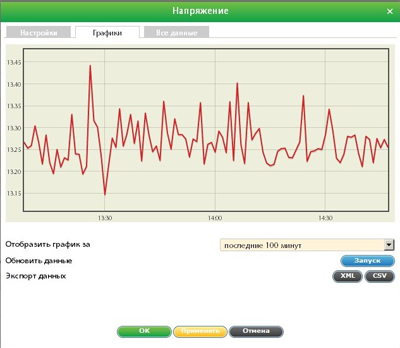

Вкладка Графики.

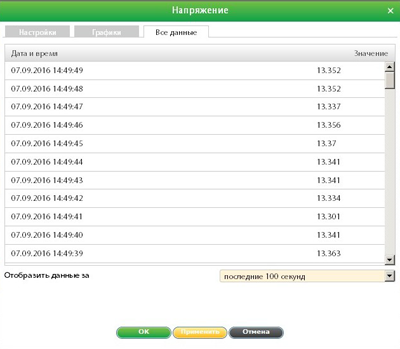

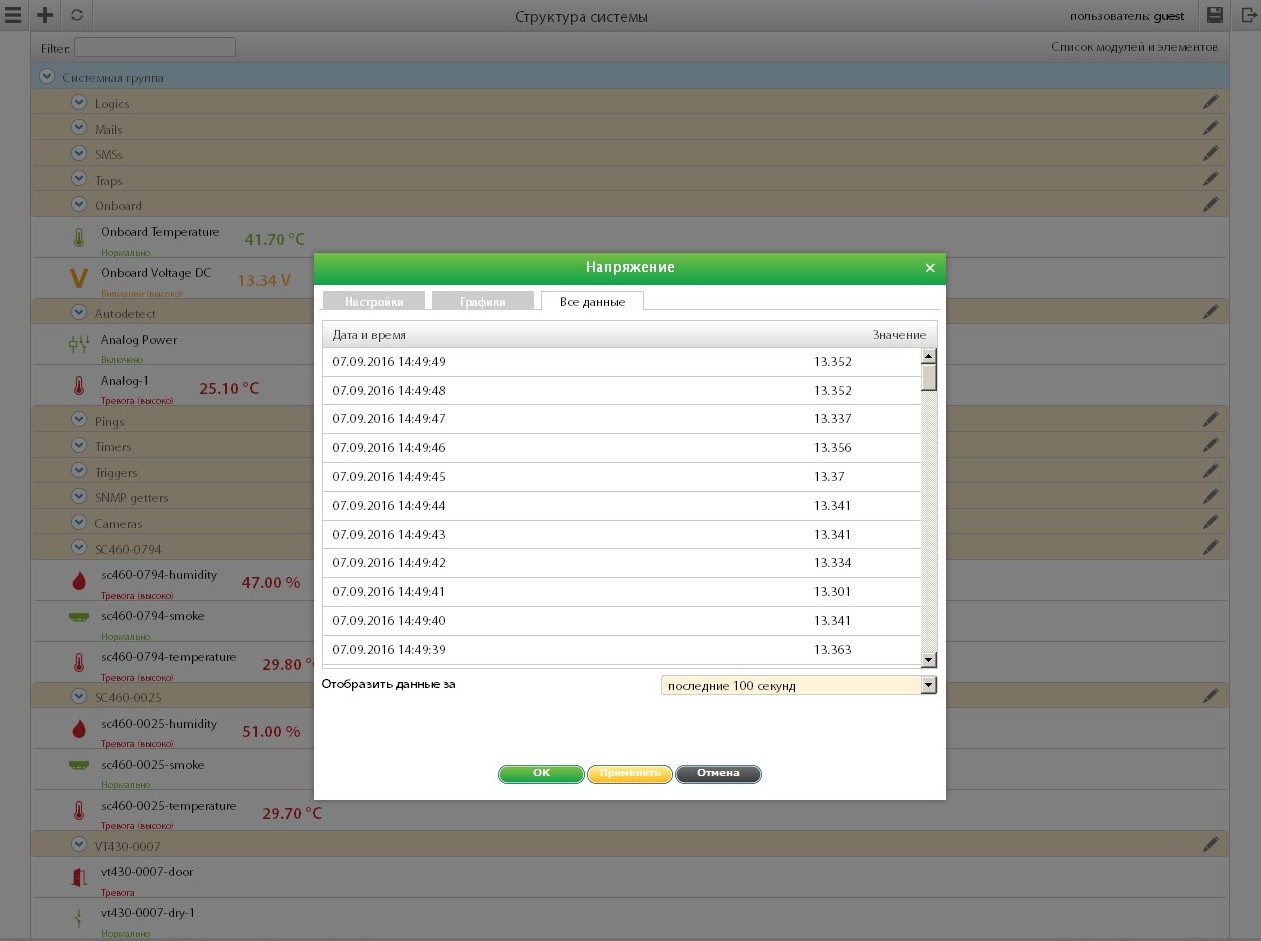

Просмотр и настройка датчика напряжения cистемы мониторинга IT-оборудования. Вкладка все данные

Вкладка Все данные.

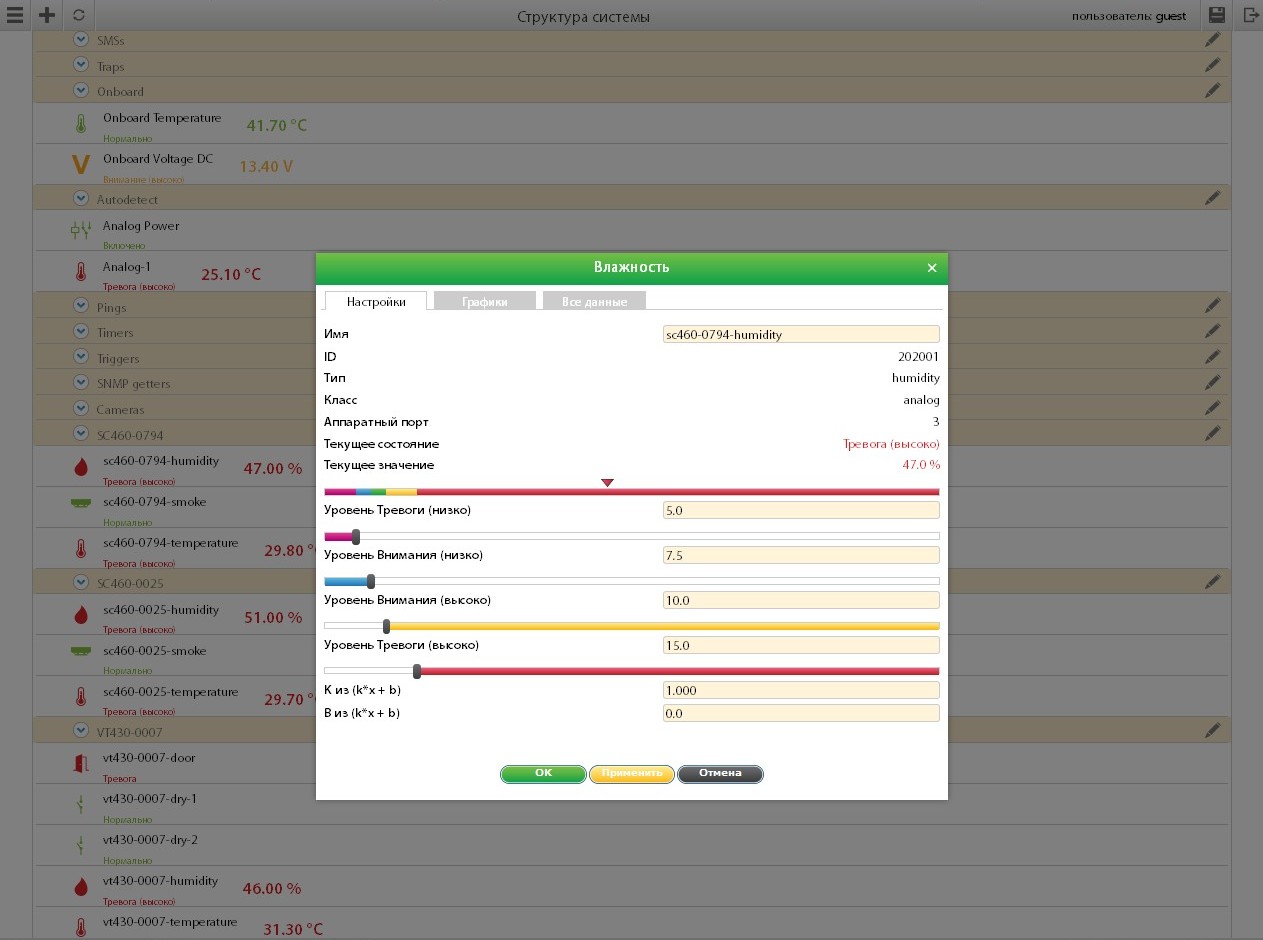

Просмотр и настройка датчика влажности

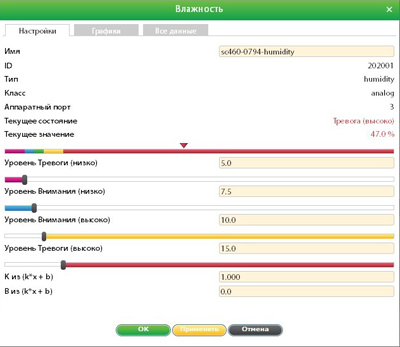

Просмотр и настройка датчика влажности cистемы мониторинга IT-оборудования. Вкладка - настройки

Вкладка Настройки.

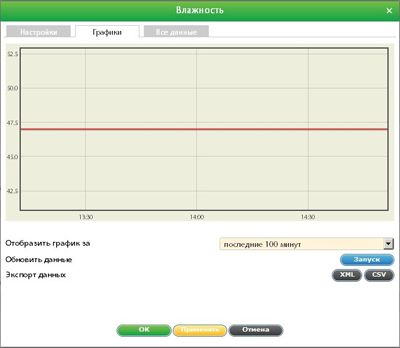

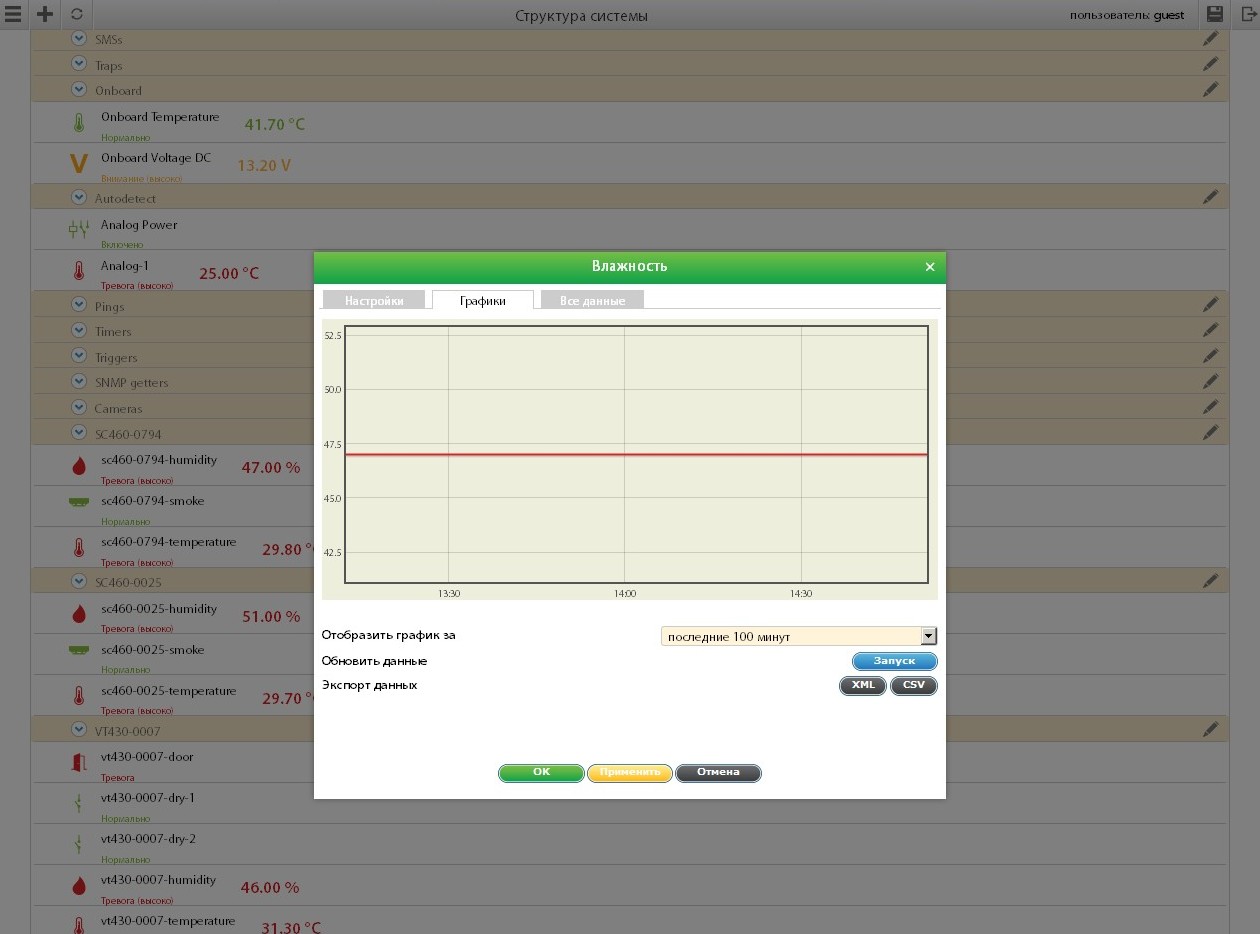

Просмотр и настройка датчика влажности cистемы мониторинга IT-оборудования. Вкладка - графики

Вкладка Графики.

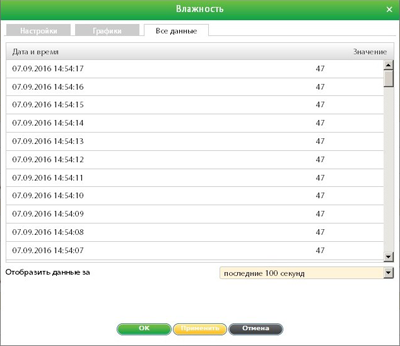

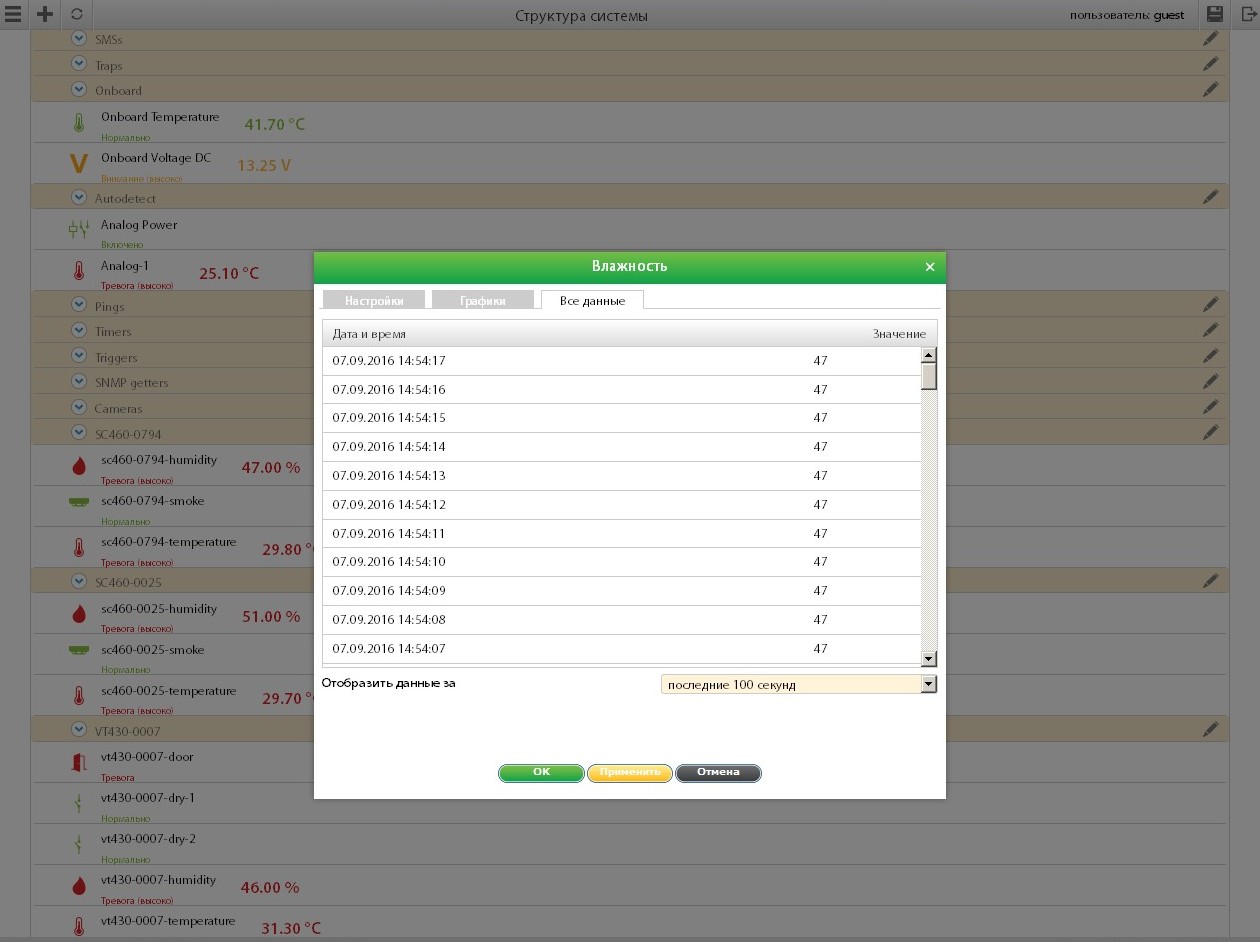

Просмотр и настройка датчика влажности cистемы мониторинга IT-оборудования. Вкладка - все данные

Вкладка Все данные.

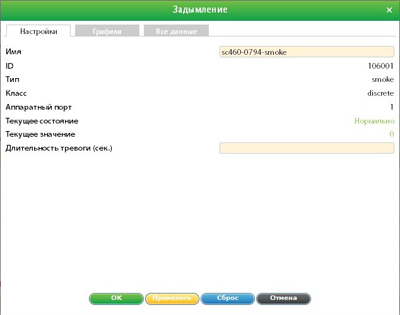

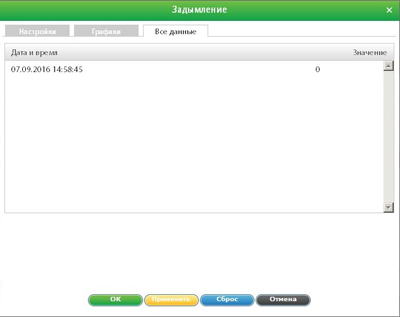

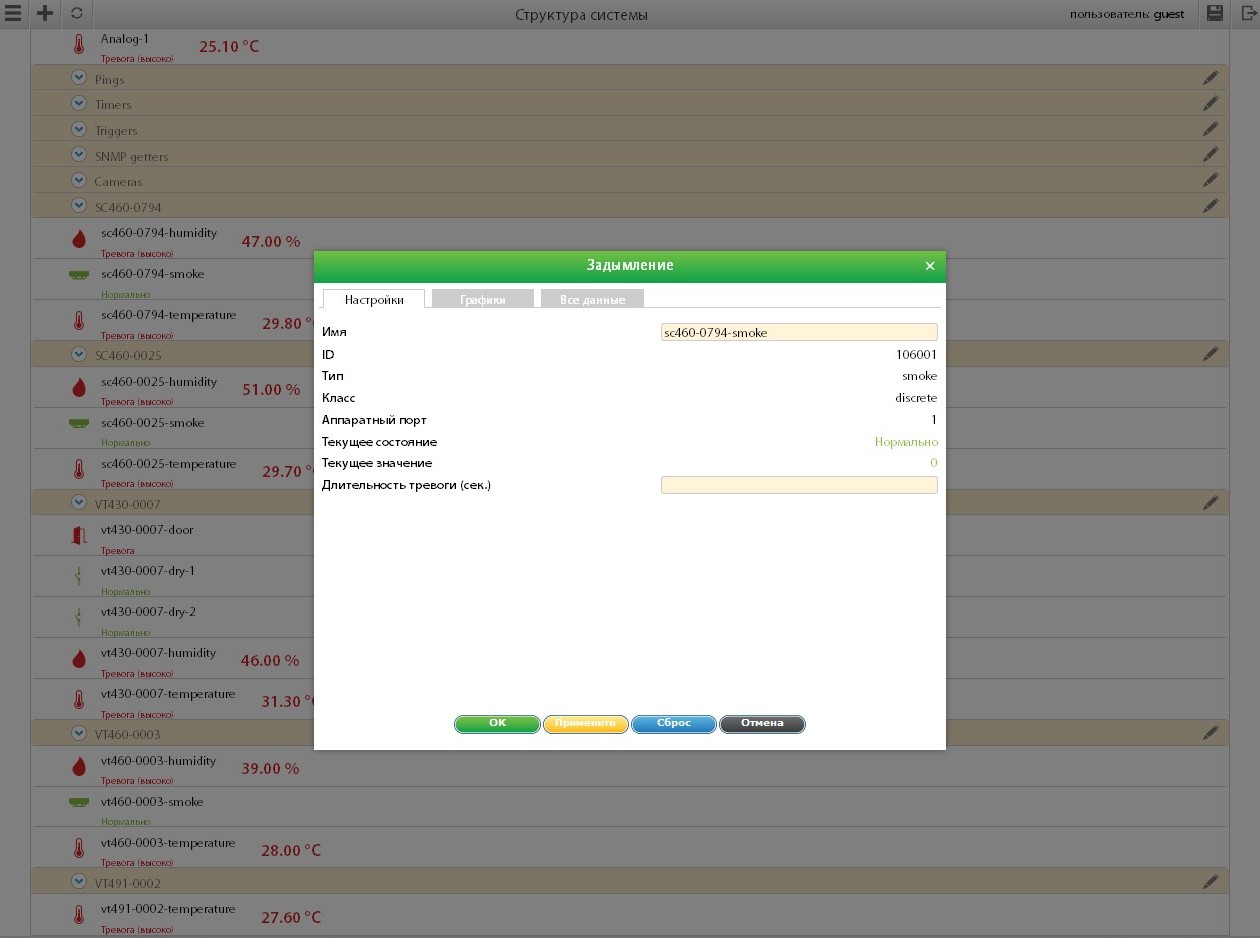

Просмотр и настройка датчика задымления.

Просмотр и настройка датчика влажности cистемы мониторинга IT-оборудования. Вкладка - настройки

Вкладка Настройки.

Просмотр и настройка датчика влажности cистемы мониторинга IT-оборудования. Вкладка - графики

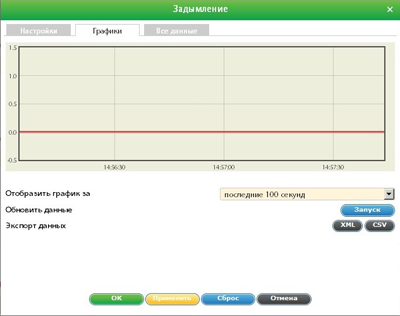

Вкладка Графики.

Просмотр и настройка датчика влажности cистемы мониторинга IT-оборудования. Вкладка - все данные

Вкладка Все данные.

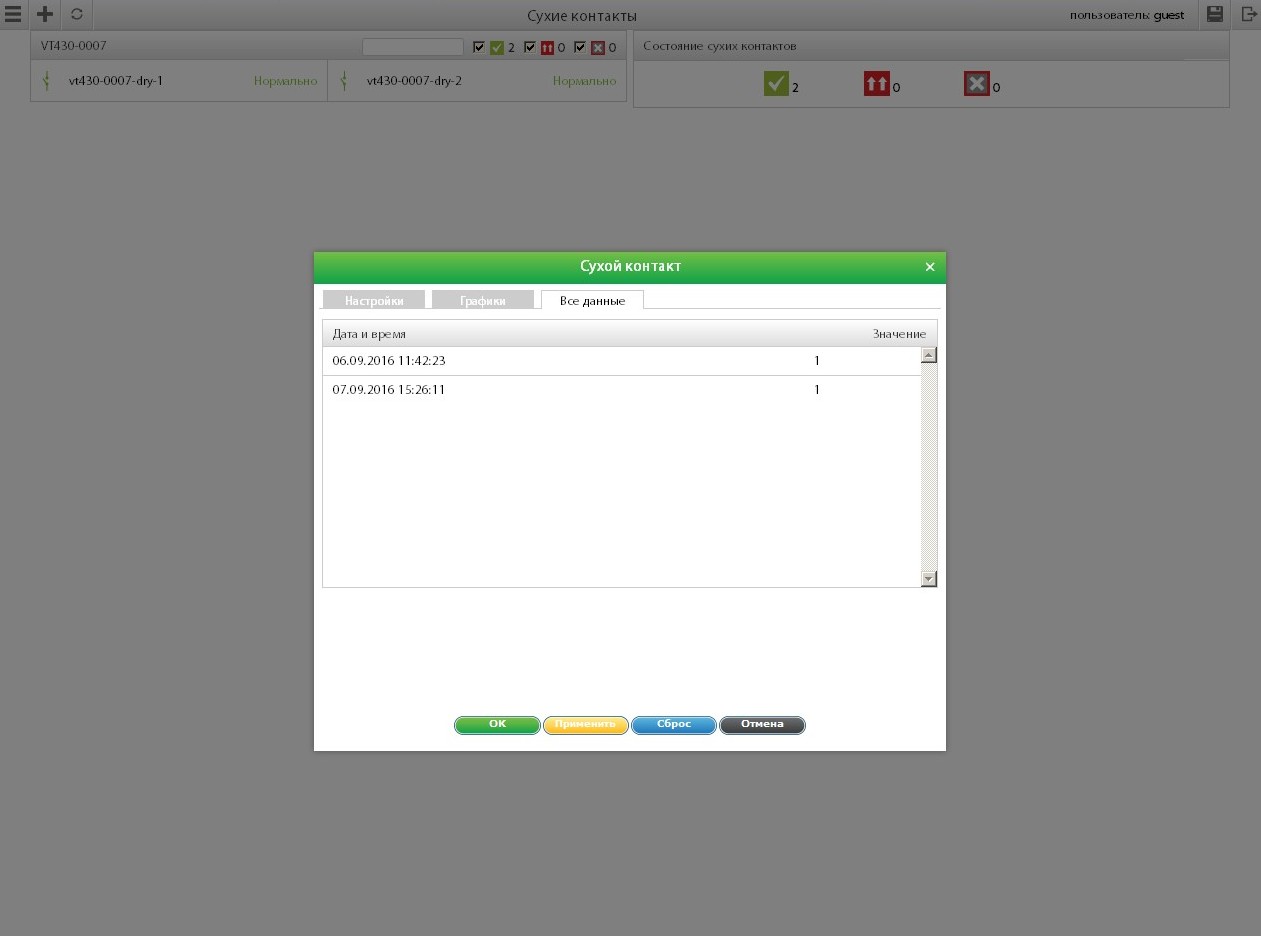

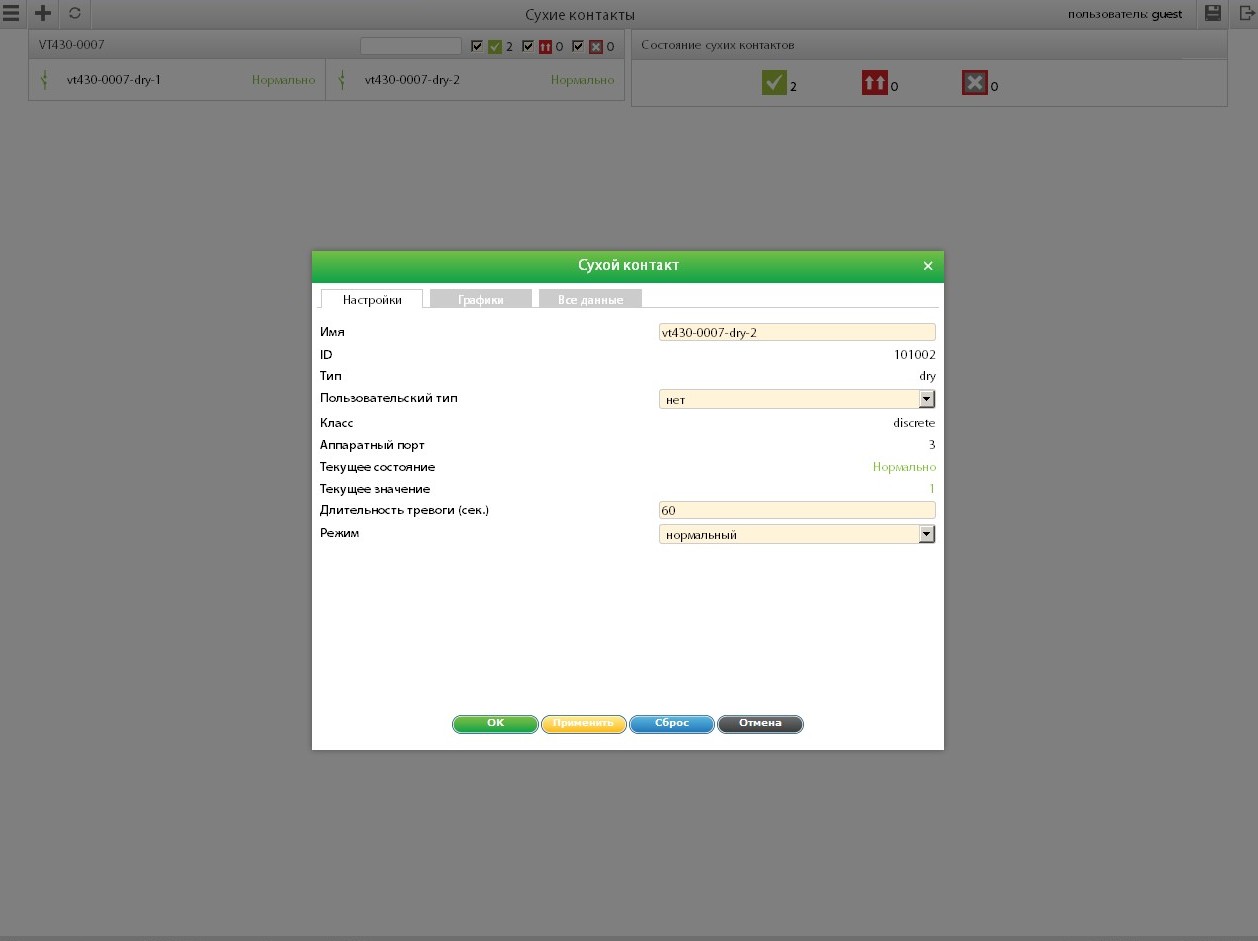

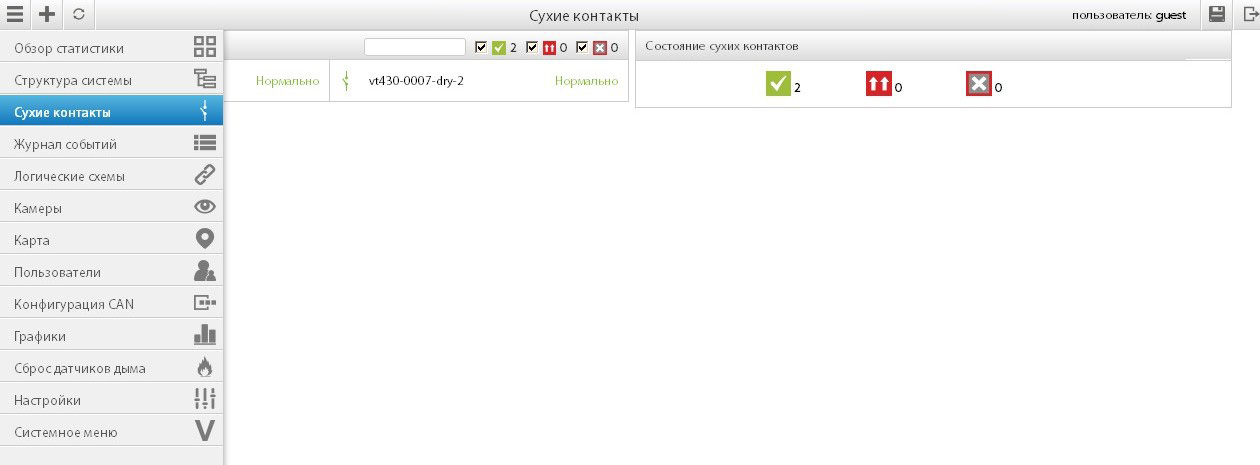

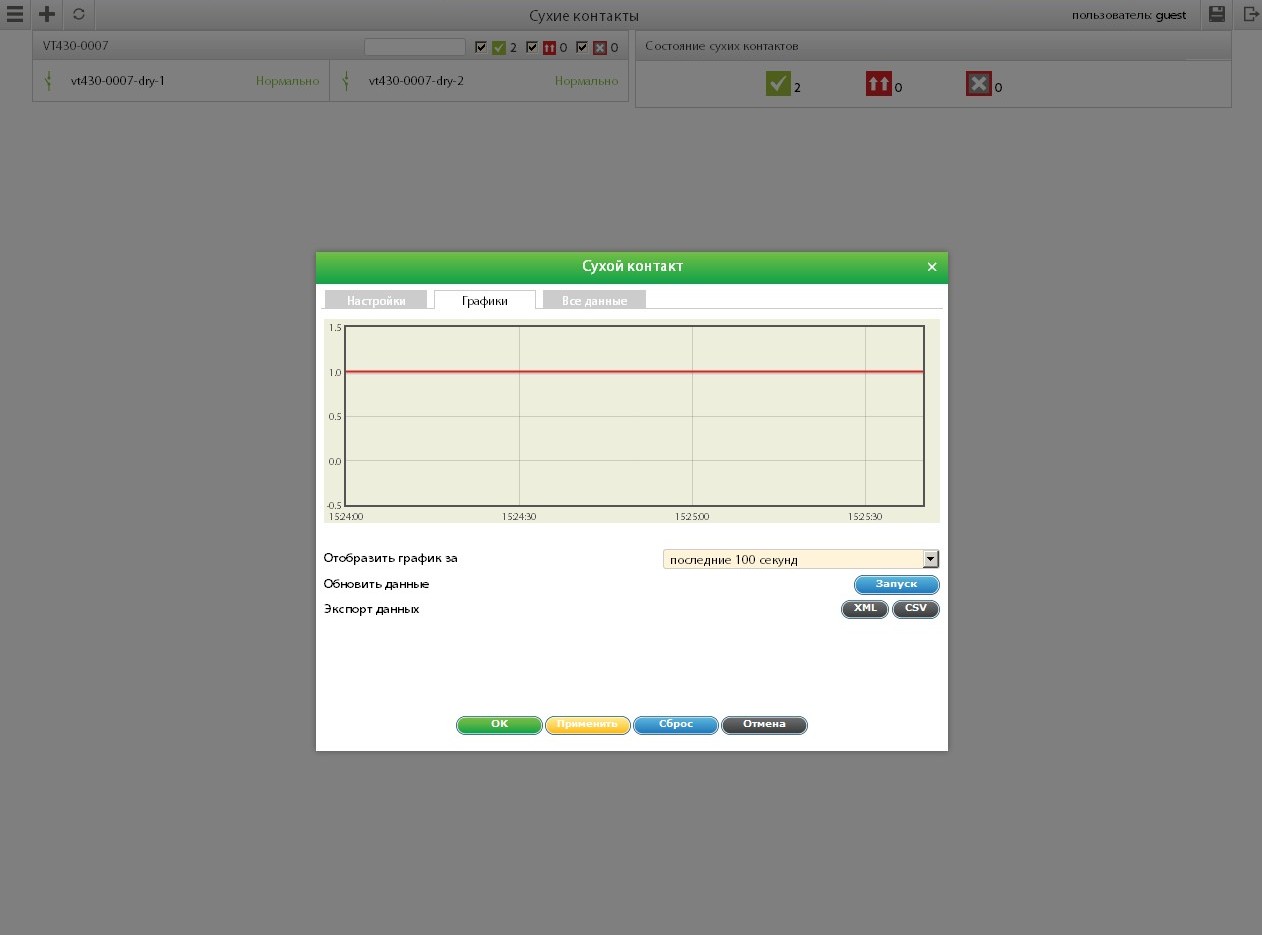

4. Главное меню >> Сухие контакты

cистема мониторинга IT-оборудования. Главное меню. Сухие контакты

Цветные пиктограммы в подразделе «Состояние сухих контактов» обозначают три возможных состояния:
Нормально – Нормально, Тревога – Тревога, Не подключено – Не подключено.


При нажатии на строку с активным элементом открывается диалоговое окно просмотра и настройки параметров соответствующего элемента (в примере ниже: модуль сухих контактов). Каждое диалоговое окно содержит по 3 вкладки: Настройки, Графики, Все данные.

Сухие контакты. Вкладка - настройки

Вкладка Настройки.

Сухие контакты. Вкладка - графики

Вкладка Графики.

Сухие контакты. Вкладка - все данные

Вкладка Все данные.

5. Главное меню >> Журнал событий

Система мониторинга сети. Главное меню. Журнал событий


При нажатии на строку с активным элементом открывается диалоговое окно просмотра состояния этого элемента – датчика, двери, вентилятора, розетки и т. д. (см. изображение ниже).

Система мониторинга сети. Главное меню. Журнал событий

Каждое открывающееся диалоговое окно содержит строки с описанием доступных параметров изменения состояний (хронологии событий), например: Событие, Время, Старое состояние, Новое состояние, Элемент, Имя.

6. Главное меню >> Логические схемы

Система мониторинга сети. Логические схемы

На изображении выше в настройках по умолчанию логические схемы не заданы – список схем пустой.

Логические схемы предназначены для программирования автоматических действий и представляют собой набор входных условий (IF) и соответствующих им выполняемых действий (THEN). Входные условия можно комбинировать при помощи операторов AND (логическое И) и OR (логическое ИЛИ). Для выполняемых действий можно задавать промежуток повторения (таймаут). В случае если промежуток равен нулю, действие будет произведено однократно. Логическая схема активируется в случае, когда комбинация входных условий истинна. В противном случае логическая схема отключается.

Чтобы добавить новую логику или настроить имеющуюся, необходимо нажать кнопку +, после чего создать и настроить необходимую логическую схему действий в тех или иных обстоятельствах.

Система мониторинга сети. Логические схемы


Необходимо задать имя логической схемы и создать набор входных условий IF для каждого элемента. В поле Оператор можно задать дополнительные входные условия, используя AND или OR.

Система мониторинга сети. Логические схемы


Редактирование логики срабатываний элементов становится доступным после двойного щелчка по имени схемы в списке.

Система мониторинга сети. Логические схемы


7. Главное меню >> Карта

Система мониторинга сети. Главное меню - Карта

Подраздел «Карта» позволяет самостоятельно создавать план помещения («карту местности»), на котором можно перемещать датчики и элементы в пространстве для визуализации расположения объектов и точек мониторинга.

Чтобы создать план помещения зайдите в «Главное меню» >> «Карта», слева вверху нажмите на пиктограмму Настройки. Откроется диалоговое окно, в котором можно выбрать датчики для отображения на карте. Нужные датчики необходимо отметить. В этом же окне нажатием на жёлтую кнопку Нов.карта можно выбрать внешний файл с планом контролируемого помещения. После выбора отметками нужных датчиков нажмите ОК. Размещение датчиков на «карте местности» производится перетаскиванием (drag & drop) пиктограмм датчиков.

В примере на изображении ниже отображены датчики: Вход сухого контакта (dry) Вход сухого контакта (dry), Дверь (door)Дверь (door), Дым (smoke) Дым (smoke), Температура (temperature)Температура (temperature), Влажность (humidity)Влажность (humidity),Напряжение питания постоянного тока (onboard voltage dc)Напряжение питания постоянного тока (onboard voltage dc).

Система мониторинга IT-оборудования. Температура и влажность


Двойным щелчком по пиктограмме датчика на карте открывается диалоговое окно со свойствами этого датчика, в котором можно не только просмотреть текущее состояние датчика, но также произвести его настройку. Изменённые параметры срабатывания вступят в силу после нажатия кнопки Применить. Ниже показан пример диалогового окна для датчика Температура . Каждое диалоговое окно содержит по 3 вкладки: Настройки, Графики, Все данные.
Система мониторинга IT-оборудования. Температура
Система мониторинга IT-оборудования. Температура и влажность

Доступ (для просмотра и настройки) ко всем указанным выше элементам (датчики, выводы сухих контактов и т. д.) подраздела «Карта» возможен также через подраздел «Структура системы». Описание и изображения интерфейса «Структура системы» были представлены выше. Отличие подраздела «Карта» только в визуальном представлении объектов и возможности планировать помещение, а также перетаскивать (drag & drop) пиктограммы элементов на «карте местности».

8. Главное меню >> Пользователи

Главное меню - Карта

По умолчанию устройство имеет предварительно настроенную учётную запись пользователя c паролем «guest» и максимально возможными разрешениями (все права для чтения/записи). Смена пользователя производится через «Главное меню» >> «Пользователи».

Система мониторинга IT-оборудования. Пользователи Вкладка Настройки

Вкладка Настройки

Система мониторинга IT-оборудования. Пользователи. Вкладка - интерфейс

Вкладка Интерфейс

Система мониторинга IT-оборудования. Пользователи. Вкладка - группы

Вкладка Группы
Управление учётными записями производится через «Главное меню» >> «Пользователи». Создание новой учётной записи производится кнопкой +. Для редактирования существующей учётной записи в списке надо выбрать требуемую учётную запись и нажать на неё. В появившемся диалоговом окне выбираются требуемые разрешения для пользователя, после чего для сохранения изменений надо нажать OK. В диалоговое окно содержит 3 вкладки: Настройки, Интерфейс, Группы, в которых можно ввести разграничения по уровням доступа (чтение/запись) для различных пользователей.


Система мониторинга IT-оборудования. Редактирование пользователя

Диалоговое окно Редактирование пользователя открывается двойным щелчком по требуемому имени пользователя.

9. Главное меню >> Конфигурация CAN

Система мониторинга IT-оборудования. Конфигурация CAN

В данном подразделе отображаются подключённые к системе устройства CAN, с возможностью конфигурации их параметров. Шина CAN предназначена для подключения к устройству CAN-модулей и CAN-датчиков. Устройство имеет два независимых узла: CAN1 и СAN2.

Вкладки CAN1 и СAN2 каждого узла содержат текущую информацию о состоянии узла, список модулей и датчиков CAN на данном узле, а также кнопки доступных операций. На узле CAN доступны следующие операции: Обновить – обновляет текущую информацию о состоянии узла; Сохранить– сохраняет в память текущий список модулей датчиков CAN; Настроить – запускает процедуру конфигурации на узле для подключённых к нему модулей; Перезапуск – перезапускает узел CAN.

Система мониторинга IT-оборудования. Конфигурация CAN

При необходимости модуль датчика CAN можно удалить из списка конфигурации командой Удалить, после чего изменения необходимо сохранить командой Применить, а затем произвести перезагрузку узла командой Перезапуск. Показанное выше диалоговое окно открывается двойным щелчком по элементу в списке данного узла CAN.

10. Главное меню >> Графики

Система мониторинга IT-оборудования. Главное меню. Графики

Данный подраздел позволяет отображать показания датчиков в виде графиков. На изображении выше в настройках по умолчанию контролируемые датчики не заданы. Чтобы получить графики, необходимо произвести настройку.

Для отображения состояния датчиков необходимо нажать кнопку +, после чего выбрать датчики и интервал мониторинга.

Система мониторинга IT-оборудования. Главное меню. Графики


На изображении ниже показаны графики состояний датчиков за последние 100 минут. В открывающемся списке доступны интервалы мониторинга: последние 100 секунд, последние 100 минут, последние 100 часов, последние 100 дней.

Система мониторинга IT-оборудования. Главное меню. Графики




11. Главное меню >> Настройки

Система мониторинга IT-оборудования.Главное меню Настройки

Вкладка Web GUI. Для настройки параметров интерфейса введите требуемые значения и нажмите кнопку Сохранить.

Доступные вкладки подраздела «Настройки»:


  • Web GUI – язык интерфейса, интервал обновления данных, звук для оповещений;
  • Сеть – задание сетевых настроек;
  • Время – часовой пояс, NTP-сервер для синхронизации времени, текущие дата и время устройства;
  • Логгирование – Syslog и FTP адреса хранения данных;
  • DynDNS – DNS настройки;Б
  • SNMP – SNMP настройки;
  • RADIUS – настройки хранения паролей;
  • SD-карта – состояние карты памяти формата SD;
  • FTP-резервирование.

Система мониторинга IT-оборудования.Главное меню Настройки Вкладка Сеть

Вкладка Сеть. Для настройки параметров сети введите требуемые значения и нажмите кнопку Сохранить.

Система мониторинга IT-оборудования.Главное меню Настройки Вкладка Время

Вкладка Время. Для настройки времени введите требуемые значения и нажмите кнопку Сохранить.

Система мониторинга IT-оборудования.Главное меню Настройки Логгирование

Вкладка Логгирование.


Система мониторинга IT-оборудования.Главное меню Настройки Вкладка DynDNS

Вкладка DynDNS.

Система мониторинга IT-оборудования.Главное меню Настройки Вкладка SNMP

Вкладка SNMP.

Система мониторинга IT-оборудования.Главное меню Настройки Вкладка RADIUS

Вкладка RADIUS.

Система мониторинга IT-оборудования.Главное меню Настройки Вкладка SD-карта

Вкладка SD-карта.

Система мониторинга IT-оборудования.Главное меню Настройки Вкладка FTP-резервирование

Вкладка FTP-резервирование.


12. Добавление новых элементов

Система мониторинга IT-оборудования. Добавить новый элемент

Для добавления новых элементов в систему зайдите в «Главное меню» «Структура системы», нажмите кнопку +. В появившемся диалоговом окне для добавления доступны элементы: Группа, E-Mail, Ловушка SNMP, SMS, Таймер, Триггер, Пинг, SNMP Get, IP-камера.

На изображениях ниже последовательно показаны примеры добавления всех возможных элементов, доступных из подраздела Добавить новый элемент для используемого при тестировании главного блока мониторинга. В зависимости от модели главного блока список доступных элементов может отличаться.

Создание группы элементов

Для создания группы элементов зайдите в «Главное меню» >> «Структура системы», нажмите кнопку + и выберите Группа. Диалоговое окно Добавить новую группу содержит 4 вкладки для конфигурации: Настройки, Элементы, Модули, Оповещатели.

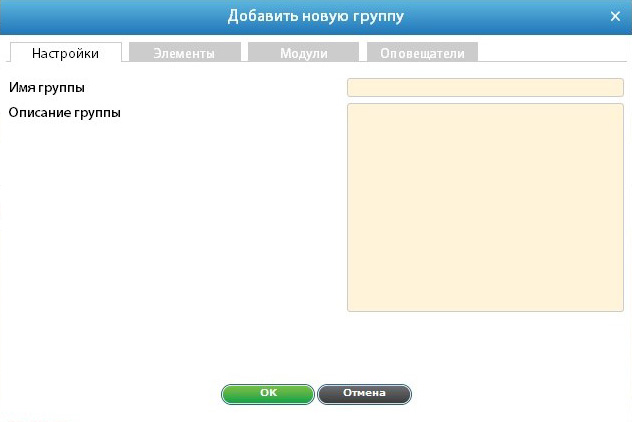

Система мониторинга IT-оборудования. Вкладка Настройки

Вкладка Настройки

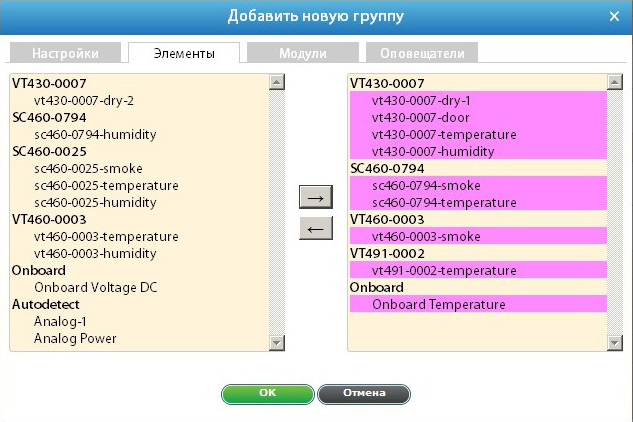

Система мониторинга IT-оборудования. Вкладка Элементы

Вкладка Элементы.

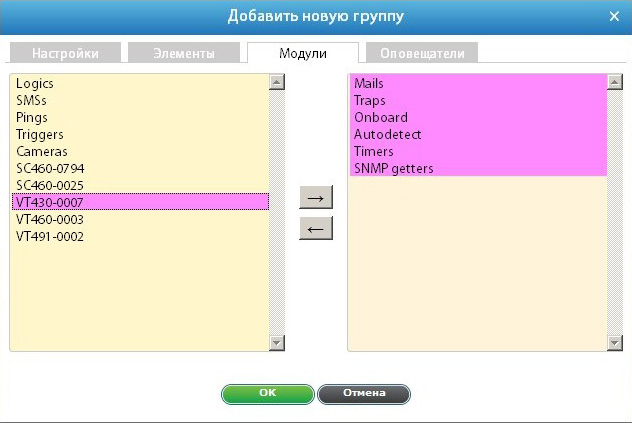

Система мониторинга IT-оборудования. Вкладка Модули

Вкладка Модули.

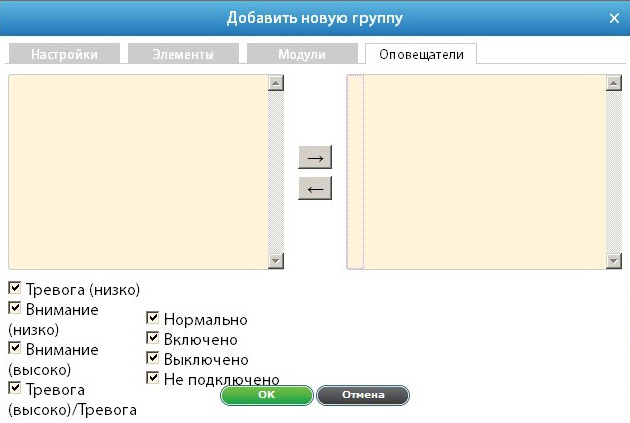

Система мониторинга IT-оборудования. Вкладка Оповещатели

Вкладка Оповещатели.

Создание уведомлений (E-mail, Ловушка SNMP, SMS)


Уведомления предназначены для информирования пользователя о событиях, происходящих в системе мониторинга. Чтобы создать уведомление, зайдите в «Главное меню» >> «Структура системы», нажмите кнопку + и выберите E-mail Аналогичным образом создаются уведомления: Ловушка SNMP, SMS.

Система мониторинга IT-оборудования. Диалоговое окно E-mail

Диалоговое окно E-mail.

Система мониторинга IT-оборудования. Диалоговое окно SNMP

Диалоговое окно SNMP.

Система мониторинга IT-оборудования. Диалоговое окно SMS

Диалоговое окно SMS.

Cоздание таймера

Элемент таймер предназначен для планирования событий системы во времени. При срабатывании элемент таймер переходит из нормального состояния в состояние тревоги; при выключении – возвращается в нормальное состояние. Чтобы создать элемент таймер, зайдите в «Главное меню» >> «Структура системы», нажмите кнопку + и выберите Таймер.

Система мониторинга IT-оборудования. Cоздание таймера

Диалоговое окно Таймер.

Создание триггера

Элемент триггер предназначен для создания событий в системе при срабатывании логических схем, либо вручную. Чтобы создать элемент триггер, зайдите зайдите в «Главное меню» >> «Структура системы», нажмите кнопку + и выберите Триггер.

Система мониторинга IT-оборудования. Создание триггера

Диалоговое окно Триггер.

Создание пинга

Элемент пинг предназначен для оценки наличия соединения с хостом в сети. При отсутствии соединения элемент пинг переходит из нормального состояния в состояние тревоги. При восстановлении соединения – возвращается в нормальное состояние. «Главное меню» >> «Структура системы», нажмите кнопку + и выберите Пинг.

Система мониторинга IT-оборудования. Создание пинга

Диалоговое окно Пинг.

Создание IP-камеры

Элемент IP-камера предназначен для отображения изображений с камер наблюдения. Чтобы создать элемент IP-камера, зайдите в «Главное меню» >> «Структура системы», нажмите кнопку + и выберите IP-камера.

Система мониторинга IT-оборудования. Создание IP-камеры

Диалоговое окно IP-камера.

Система Мониторинга IT-оборудования Hyperline MS/VMS
Система Мониторинга IT-оборудования Hyperline MS/VMS
Система Мониторинга IT-оборудования Hyperline MS/VMS

Возврат к списку
