Преимущества шкафа TTR
16
Ноя

Компания Hyperline предлагает серию 19-дюймовых напольных шкафов TTR, производство которых было локализовано в России. Помимо традиционно высокого качества Hyperline и продуманности конструкции, данные шкафы обладают рядом усовершенствований, повышающих их надежность и удобство эксплуатации.



Иллюстративная демонстрация особенностей шкафа TTR и образца конкурента

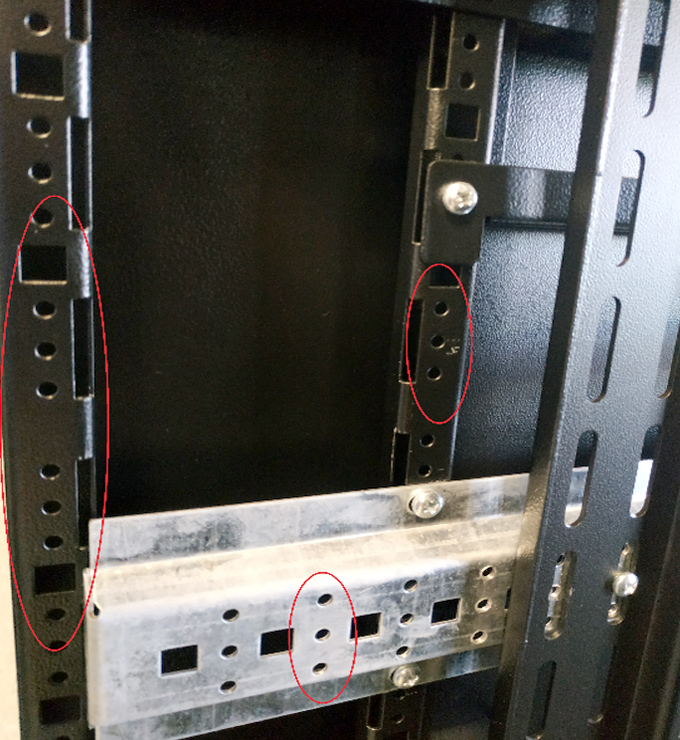

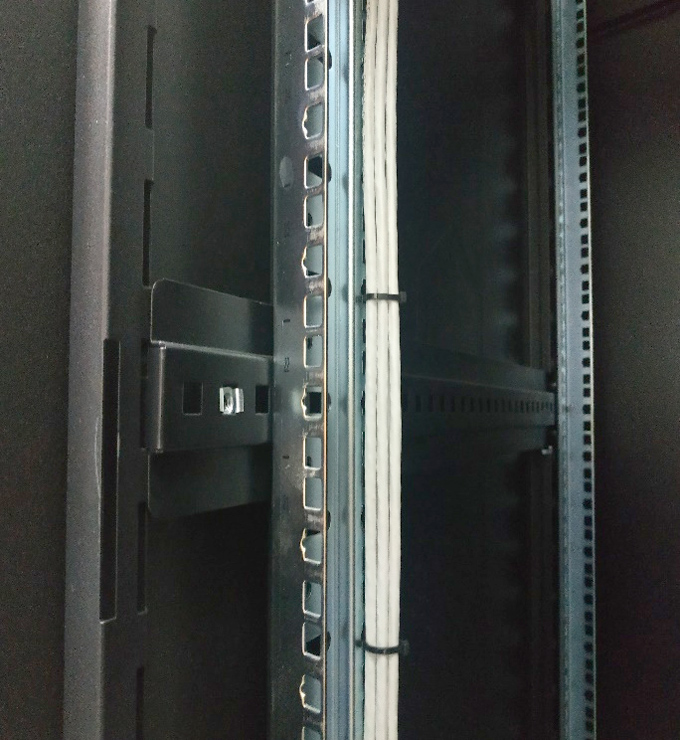

1. Продуманная конструкция рамы и горизонтальных профилей, а также множество вспомогательных отверстий предоставляют широкие возможности для установки дополнительного оборудования (блоки розеток, организаторы и др.)

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR


2. Передняя и задняя рамы каркаса имеют одинаковую (симметричную) конструкцию, благодаря чему собирать шкаф проще.

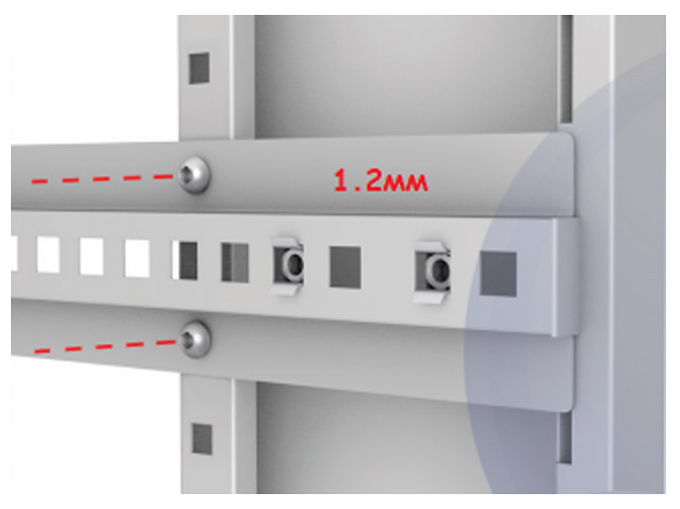

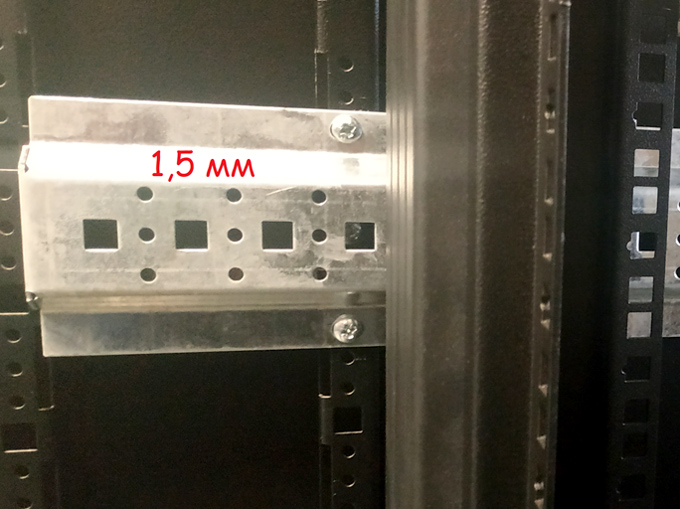

3. Толщина стали у горизонтальных профилей 1,5 мм, что обеспечивают дополнительную жесткость при монтаже оборудования.

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR


4. Эстетичная и более сложная, чем у аналогов на рынке, перфорация внешних элементов обеспечивает отличную вентиляцию, а также придает шкафу внешний вид высокого класса.

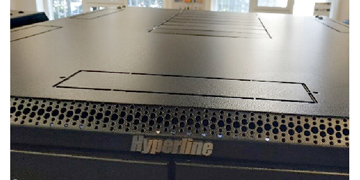

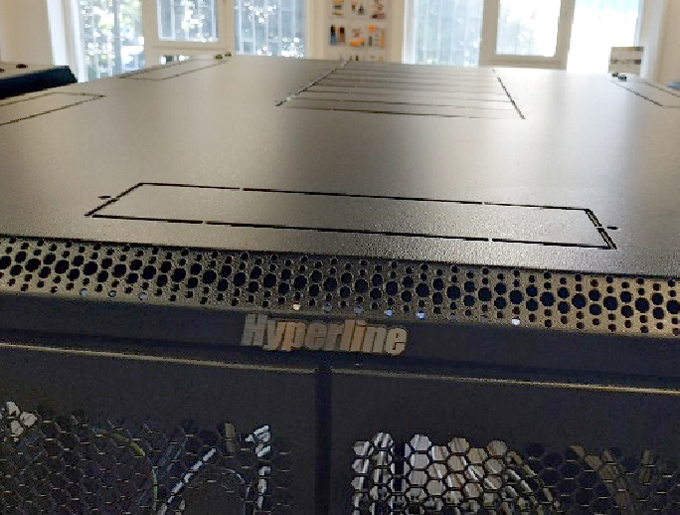

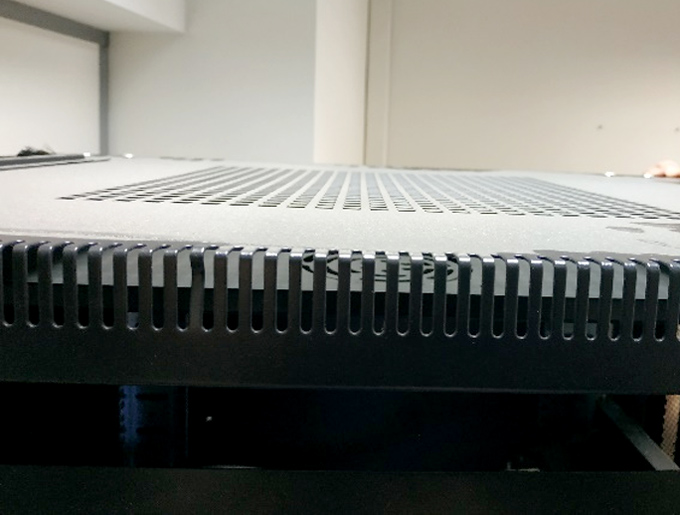

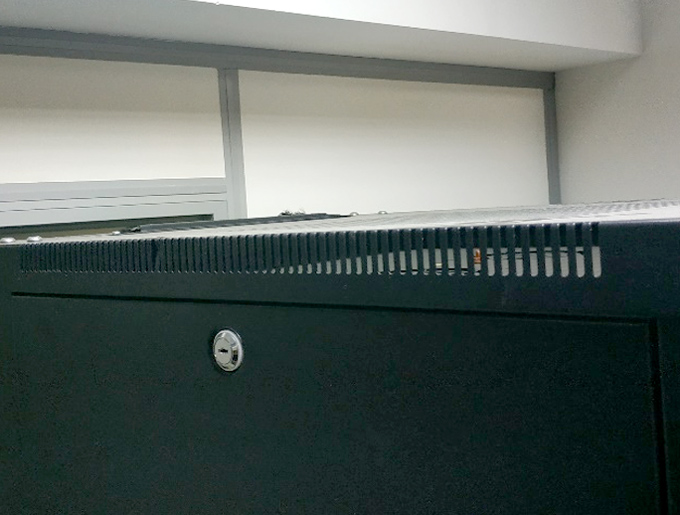

Перфорация в крыше с лицевой стороны:

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR

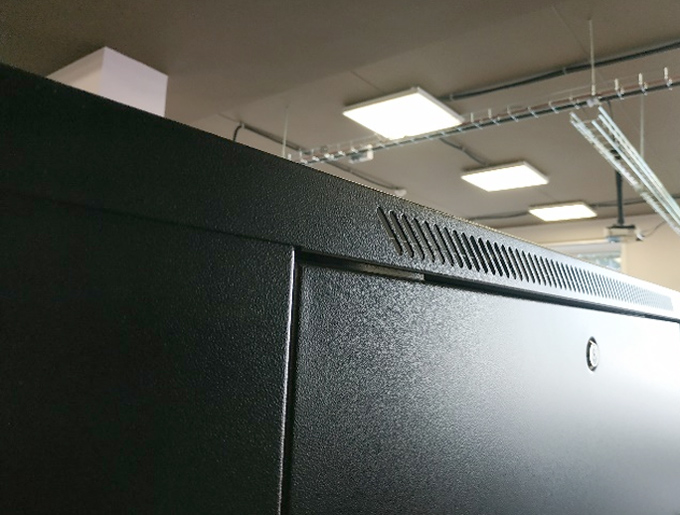

Перфорация в крыше с боковой стороны:

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR

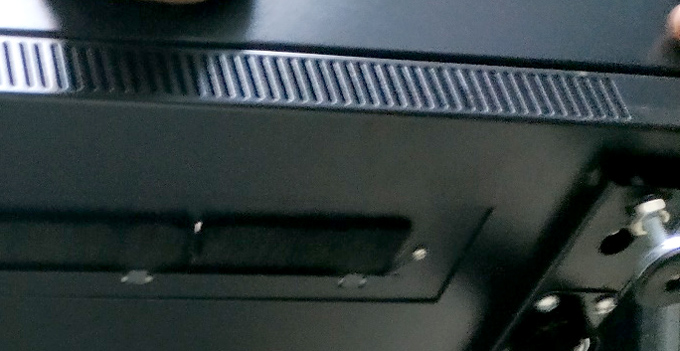

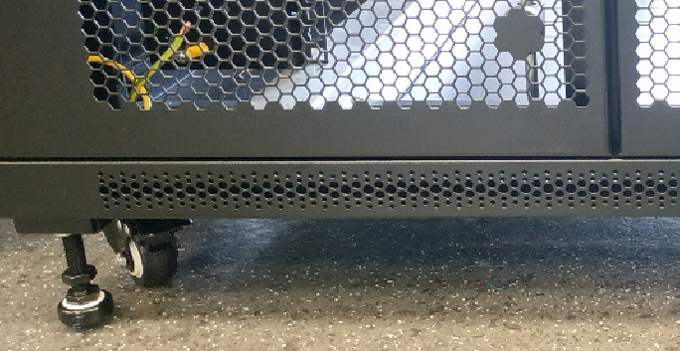

Перфорация дна с лицевой стороны:

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR

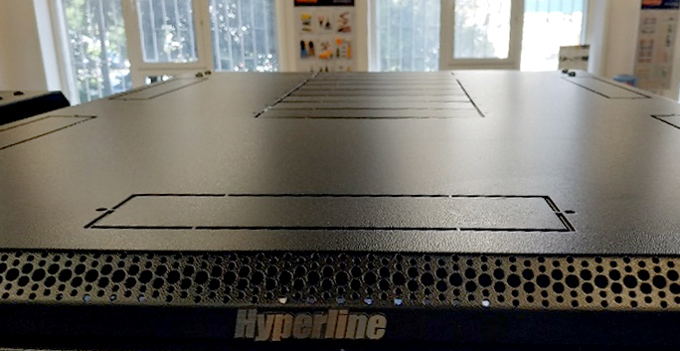

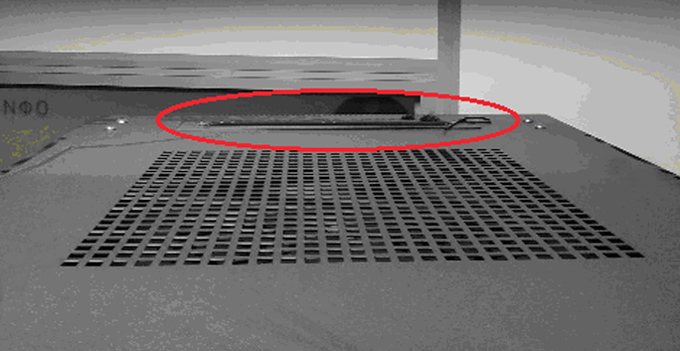

5. Выламываемые заглушки расположены по всему периметру крыши и днища, что облегчает ввод кабелей в различных конфигурациях размещения шкафов и оборудования.

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR

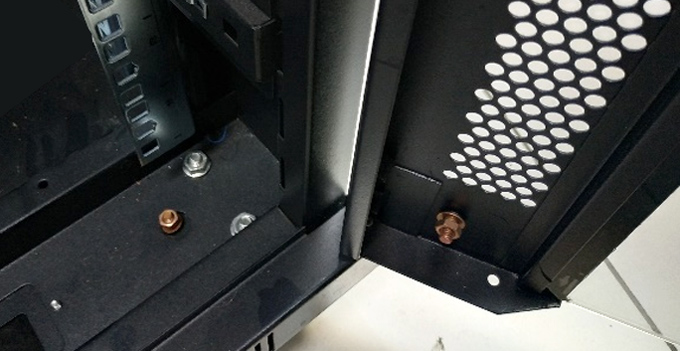

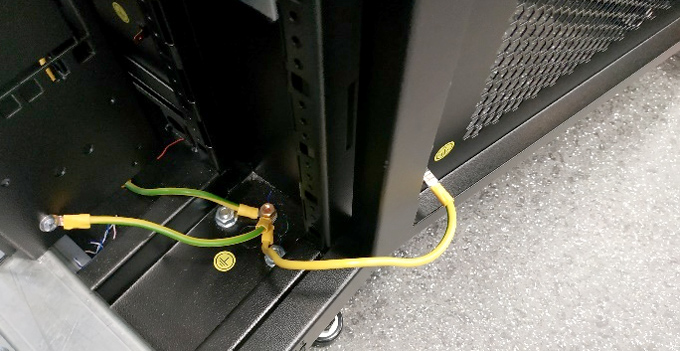

6. Элементы каркаса и двери оснащены узлами заземления, которые соединяются заземляющими проводами, образуя надежный контур заземления. Шкаф поставляется с полным комплектом заземляющих проводов.

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR

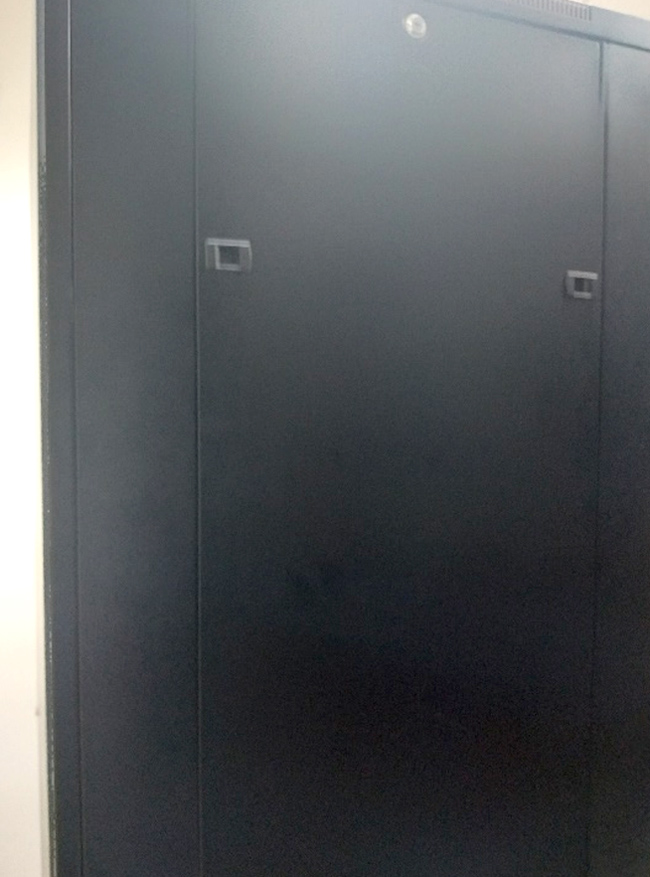

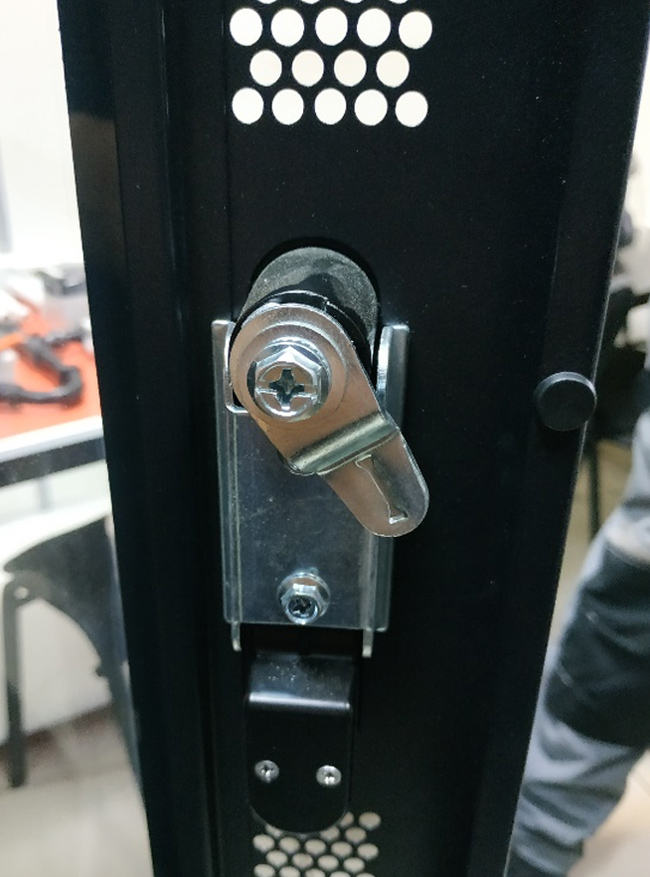

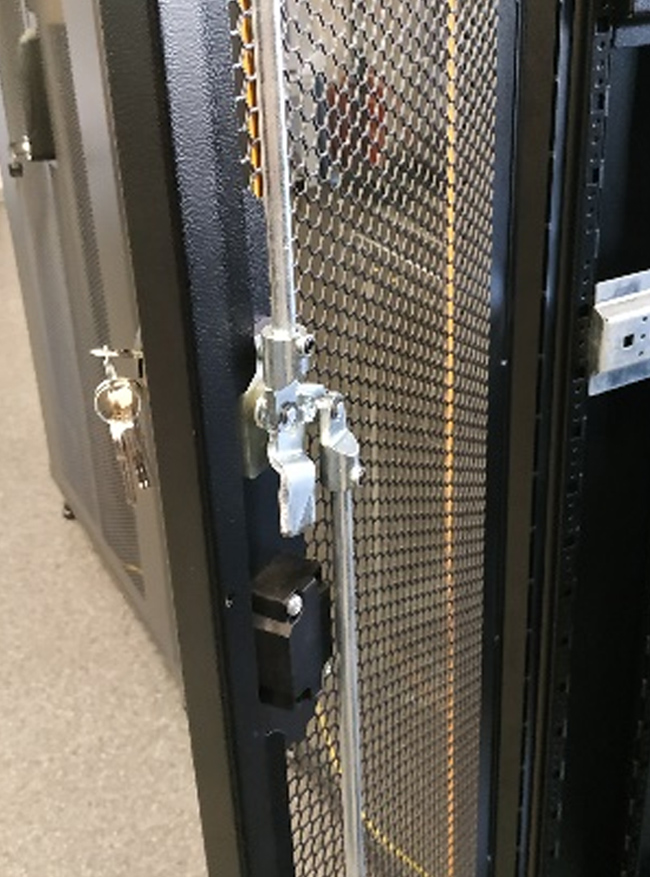

7. Передние и задние двери оснащены 3-точечной системой запирания, обеспечивающей плотное закрывание.
Использование двустворчатых (распашных) дверей спереди и сзади шкафа обеспечивает удобный доступ к оборудованию в помещениях с ограниченным пространством или при линейной установке шкафов.


Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR

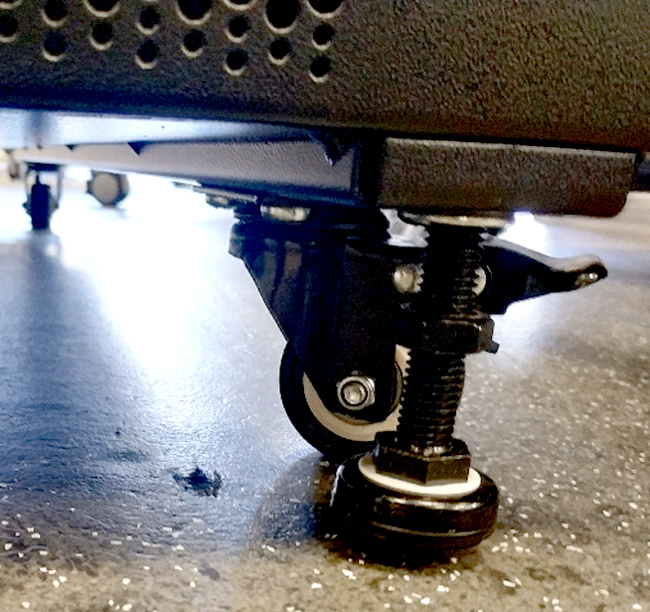

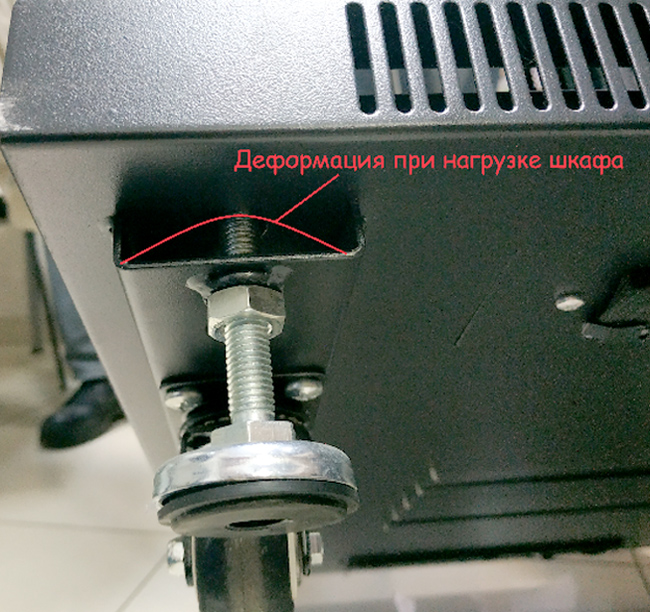

8. Усилители под нижней панелью шкафа выполнены из стали толщиной 2 мм и имеют торцевые ребра жесткости, что значительно повышает нагрузочную способность.

В стандартную комплектацию входят ножки и ролики, два из которых оснащены тормозным механизмом для быстрой фиксации положения шкафа.

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR

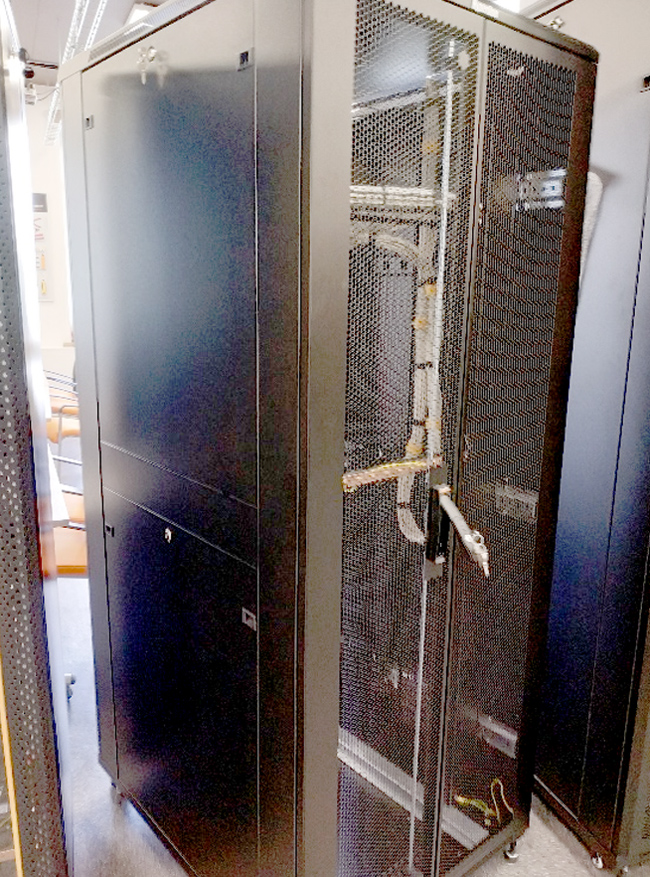

9. Съемные боковые панели, состоящие из двух частей (верхней и нижней), имеют небольшой вес и габариты, что упрощает доступ к оборудованию в случае высоких шкафов.

Образец конкурента
Образец конкурента
Образец шкафа TTR
Образец шкафа TTR


Удаляемые заглушки в крыше и полу
  • Предусмотрены легкоудаляемые заглушки для установки кабельных вводов и вентиляторов
  • Обеспечивается простая установка вентиляторных модулей, а также возможность модульного наращивания охлаждения
Универсальные вентиляторные модули
  • Вентиляторные модули TFAB-T2FR-RAL9004 по своим размерам одинаково подходят ко всем моделям шкафов
  • В верхней и нижней панели можно установить от 1 до 4 модулей, в зависимости от глубины шкафа (600, 800, 1000, 1200 мм)
Вентилируемые двери
  • Конфигурация DD. Передняя и задняя двери металлические перфорированные (обе двери распашные) – уровень перфорации 75% обеспечивает отличную вентиляцию, распашные двери облегчают доступ в ограниченном пространстве помещения; данные двери прекрасно подходят для установки шкафов рядами в охлаждаемом помещении
Удобный ввод кабелей
  • Ввод кабелей возможен через верхнюю и нижнюю панели после удаления выламываемых заглушек
Универсальные размеры отверстий
  • В штатное место под вентиляторный модуль при необходимости можно установить два кабельных ввода
Щеточный кабельный ввод
  • В комплект поставки входит один щеточный кабельный ввод – для установки в крышу или пол
  • Дополнительные панели с кабельными вводами или панели-заглушки заказываются отдельно
Съемные боковые панели
  • Каждая боковая панель оснащена двумя подпружиненными защелками и замком под ключ
  • В шкафах высотой от 32U (при глубине 800, 1000, 1200 мм) боковые панели состоят из двух частей
  • В шкафах высотой менее 32U, а также глубиной 600 мм (независимо от высоты) боковые панели цельные
Улучшенные монтажные профили
  • Трапециевидная форма изгиба горизонтальных монтажных профилей не только уменьшает их габариты по высоте, но и повышает жесткость шкафа под нагрузкой
  • Форма изгиба (сечение) 19-дюймовых профилей под углом 45 градусов обеспечивает использование более широких полок, а также увеличивает внутреннее монтажное пространство
Усиленные крепления вертикальных направляющих (только в шкафах шириной 800 мм)
  • Крепления для вертикальных направляющих (19-дюймовых профилей) имеют усиленную конструкцию, благодаря чему в шкафу можно размещать тяжелое оборудование
Усиливающие профили (только в шкафах шириной 800 мм)
  • Два усиливающих профиля крепятся внутри шкафа к нижней панели
  • Нагрузочная способность шкафа повышается до 800 кг и более
  • Обеспечивается равномерное распределение нагрузки
Вертикальные кабельные организаторы (только для шкафов шириной 800 мм)
  • Устанавливаются в пространстве между вертикальными направляющими и боковыми панелями спереди или сзади шкафа, позволяя упорядочить кабельные потоки
В комплекте регулируемые ножки и ролики
  • В стационарном состоянии шкаф должен опираться на ножки, а при перемещении используются ролики
Сборно-разборная конструкция
  • Шкаф поставляется в разобранном виде в пяти плоских картонных коробках
  • Коробка № 6 «Вертикальный кабельный организатор» поставляется только для шкафов шириной 800 мм
