Как оконцовывать оптическое волокно клеевым способом c использованием компонентов Hyperline


предыдущий шагШаг 18следующий шаг

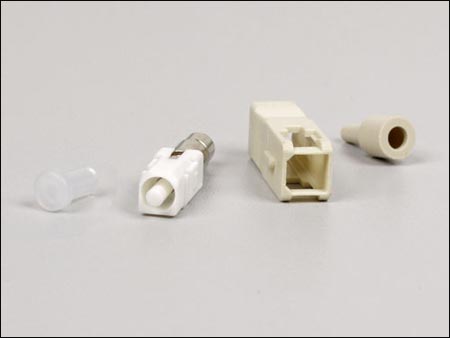

Для обеспечения многократного соединения и разъединения оптическое волокно оконцовывается клеевыми разъемами Hyperline SC-MM-0.9 SC, MM, 0,9 мм, simplex. SC - наиболее распространенные типы клеевых разъемов, доступных для использования с любым типом волоконно-оптического кабеля. Имеют прямоугольную форму и штекерный (push-pull) способ подключения. Существуют в одномодовом (sm) и многомодовом (mm) вариантах. Разъем типа SC состоит из четырех частей: внешняя оболочка, хвостовик, основной модуль и колпачок.

Как оконцовывать оптическое волокно клеевым способом c использованием компонентов Hyperline
