| Основные характеристики | |

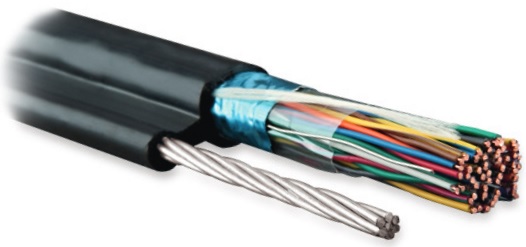

| Вид продукции: | кабель витая пара (магистральный внешней прокладки) |
| Серия: | FUTP10/25/50/100-C3-S24-SW-OUT-PE |
| Тип: | FUTP10 |
| Категория (TIA/EIA): | 3 |
| Наличие экрана: | экранированный |
| Цвет: | черный |
| Количество пар: | 10 |
| Внешний диаметр (мм): | 10.2 |

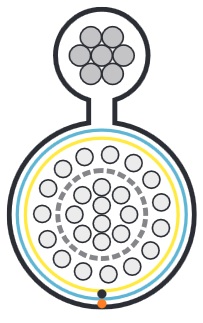

| Конструкция кабеля: | F/UTP |
| Среда эксплуатации: | вне помещений (out) |
| Общий экран: | алюминизированная полиэстерная пленка |
| (Для служебного использования) Номинальное напряжение: | до 48 В |
| Температура эксплуатации: | -40 °C ... +60 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Диаметр проводника в изоляции (мм): | 0.93 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,205 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,03 мм |
| Оболочка | |
| Внешняя оболочка: | PE |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки (мм): | 0.9 |
| Наличие рипкорда: | Нет |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 230 |
| Особенности | |
| Несущий элемент: | металлический трос |
| Диаметр троса (мм): | 3.2 |
| Материал троса: | оцинкованная (гальванизированная) сталь |
| Экран | |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Диаметр дренажного провода (мм): | 0.51 |
| Материал дренажного провода: | медь луженая (TC) |
| Упаковка | |
| Высота упаковки (мм): | 500 |
| Ширина упаковки (мм): | 500 |
| Глубина упаковки (мм): | 330 |
| Вес упаковки (кг): | 104 |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Наличие разделителя: | Нет |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | CM |
| Пожаробезопасность UL: | UL 1581 VW-1 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Эксплуатационные характеристики | |
| Минимальный радиус изгиба: | 20 внешних диаметров кабеля |
| Маркировка кабеля | |
| Легенда: | Hyperline FUTP10-C3-S24-SW-OUT-PE-BK---F/UTP CAT.3 PE 10x2x0.51---ISO/IEC 11801/EN50173---ANSI/TIA-568-C.2---WW/YY---XXXXM |
| Групповая упаковка | |
| Высота упаковки (мм): | 800 |
| Ширина упаковки (мм): | 600 |
| Глубина упаковки (мм): | 600 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с числом медных жил от 2 до 200, диаметром от 0,4 до 0,7 мм, на номинальное напряжение до 600 В включительно, с изоляцией и в оболочке из полиэтилена (РОСС RU.M704.04ЮАБ0) |
27.11.2014 26.11.2017 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), т.м. "Hyperline", с внешней оболочкой из полиэтилена, на номинальное напряжение до 50В (РОСС СА.31588.04ОЦН0.ОС05.00098) |
16.08.2019 15.08.2022 |
