| Основные характеристики | |
| Категория (TIA/EIA): | 5 |
| Количество пар: | 2 |
| Конструкция кабеля: | U/UTP |
| Цвет: | черный |
| Среда эксплуатации: | вне помещений (out) |
| Внешний диаметр: | 4.3 мм |
| Температура эксплуатации: | -40 °C ... +60 °C |
| Оболочка | |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки: | 0.6 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.89 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
| Стандарты | |
| Пожаробезопасность NEC: | CM, CMG, CMX - общего назначения |
| Пожаробезопасность UL: | UL 1581,UL 444 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 17.8 кг |
| Длина кабеля в упаковке: | 500 м |
| Эксплуатационные характеристики | |
| Минимальный радиус изгиба: | 4 внешних диаметра кабеля |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |
| Удлинение жилы: | не менее 14% |
| Усилие на разрыв рипкорда: | 10 кг |
| Бронирование: | без брони |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications Cable Certified for Canada Types CM, CM-LS, CMG, CMP, CMR, CMR-LS, CMX, CMX Outdoor (DUZX7.E303448) |
27.02.2015 27.02.2100 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), т.м. "Hyperline", с внешней оболочкой из полиэтилена, на номинальное напряжение до 50В (РОСС СА.31588.04ОЦН0.ОС05.00098) |
16.08.2019 15.08.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с числом медных жил от 2 до 200, диаметром от 0,4 до 0,7 мм, на номинальное напряжение до 600 В включительно, с изоляцией и в оболочке из полиэтилена (РОСС RU.M704.04ЮАБ0) |
27.11.2014 26.11.2017 |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Кабели витая пара, неэкранированные (U/UTP), категория 5, 2 пары (24 AWG), одножильные, внешние, PE
Вне помещений. Кабель с тросом прокладывается между опорами. Построение магистральной подсистемы СКС категории 5 в условиях влаги, низкой темературы и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 100 Мбит/с на частоте до 100 МГц.
Поддерживаемые приложения
Ethernet (10BASE-T, 100BASE-T2) 10 Мбит/с – для 1 пары; 100 Мбит/с – для 2 пар, ATM-52 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5.
Кабели витая пара, неэкранированные (U/UTP), категория 5, 2 пары (24 AWG), одножильные, внешние, PE
- Кабели F/UTP и U/UTP на 2 пары
- Вариант с тросом для прокладки между опорами
- Стойкость к УФ, влаге, низкой температуре
- Поддержка 100 Мбит/с на частоте до 100 МГц
- Однопроволочные жилы: 0,51 мм (24 AWG)
Кабели витая пара, неэкранированные (U/UTP), категория 5, 2 пары (24 AWG), одножильные, внешние, PE
- IEC 61156, IEE 802.3u (100BASE-T2)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
- PE UV (ultra-violet resistant): ANSI/TIA-758

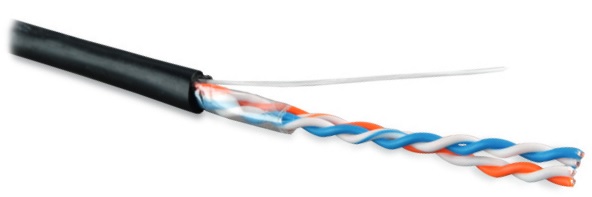

Кабель витая пара, неэкранированная U/UTP, категория 5, 2 пары (24 AWG), одножильный (solid), внешний, PE, -40°C – +60°C, черный

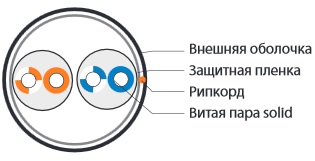

Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |

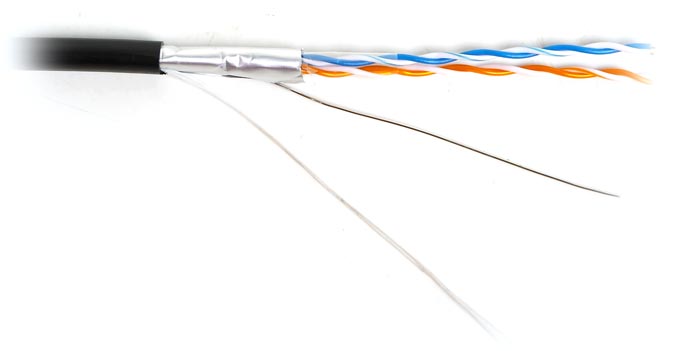

| Экран-фольга* | Алюминизированная полиэстерная пленка |
| Дренажный провод* | Луженая медь, однопроволочный |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Внешняя оболочка | Светостабилизированный полиэтилен (PE) |
| Трос (при наличии) | Оцинкованная сталь, многопроволочный |
__________________________
* Для версии кабеля F/UTP
Технические характеристики
| Число витых пар | 2 пары | ||
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) | ||
| Диаметр жилы по изоляции | (0,89 ± 0,04) мм | ||
| Толщина внешней оболочки | (0,7 ± 0,3) мм | ||
| Мин. радиус изгиба (монтаж) | 4 внешних диаметра | ||
| Температура эксплуатации | -40...+60 °С | ||
| Вариант исполнения | Без троса | С тросом | |
| Диаметр троса | – | (0,92 ± 0,01) мм | |
| Длина подвеса между опорами | – | 70 м | |
| Внешний диаметр кабеля (ном.) | F/UTP | (5,0 ± 0,3) мм | 5,0 х 7,5 мм ± 0,3 мм |
| U/UTP | (4,3 ± 0,3) мм | 4,3 х 7,5 мм ± 0,3 мм | |
| Вес 1 км кабеля (ном.) | F/UTP | 25,4 кг | 45,2 кг |
| U/UTP | 17,8 кг | 34,0 кг | |
Электрические характеристики
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики
| Коэффициент затухания на частоте | 10 МГц | 6,5 дБ/100 м |
| 100 МГц | 22,0 дБ/100 м |
