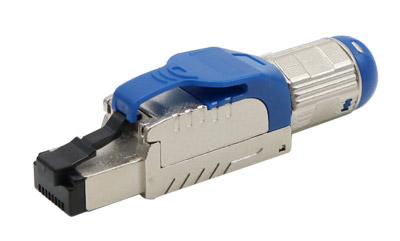

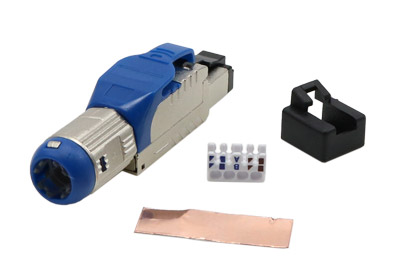

Hyperline PLUE-8P8C-S-C8-SH-BL Разъем полевой оконцовки RJ-45 (8P8C) под витую пару, для одножильного кабеля, toolless, категория 8, экранированный, накручивающийся хвостовик, синий, IDC

Новые экранированные разъемы Hyperline RJ-45 для полевой заделки серии PLUE разрабатывались специально для кабельных систем категории 8, применяемых в приложениях с полосой пропускания до 2 ГГц и длиной канала до 30 м. Разъемы PLUE поддерживают приложения PoE+ (IEEE 802.3at) и обеспечивают гарантированное качество передачи как в центрах обработки данных, так и в высокоскоростных сетях, где требуется прямое подключение оборудования без установки розетки (TO). Специальная конструкция разъема обеспечивает быстрое, простое и надежное подключение не только в традиционных системах, но и в приложениях высокой плотности. Накручивающийся хвостовик надежно удерживает кабель диаметром от 7,0 до 8,5 мм, в котором могут использоваться жилы калибра 22–24 AWG (0,65–0,50 мм). Пылезащитный колпачок обеспечивает стандартную защиту уровня IP20.

Партномер
PLUE-8P8C-S-C8-SH-BL

Основные характеристики
Категория (TIA/EIA):	8
Тип разъема:	RJ45
Защита от ЭМП:	полное экранирование
Тип подключаемых проводников:	однопроволочные жилы
Наружный диаметр подключаемого кабеля:	7,0 ... 8,5 мм
Направляющий элемент:	втулка с направляющими отверстиями
Диаметр подключаемых проводников:	0,5 ... 0,65 мм
Диаметр подключаемого проводника в изоляции:	1,68 мм (макс.)
Материалы
Материал корпуса RJ-45:	поликарбонат (PC)
Материал контактов RJ-45:	фосфористая бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки
Материал IDC-контактов:	медно-титановый сплав (C1990) с покрытием сплавом олова
Материал экрана:	никелированный цинк
Электрические характеристики
Максимальный ток:	1.5 А
Рабочее напряжение:	48 В
Контактное сопротивление (макс.):	20 мОм
Сопротивление изоляции (мин.):	500 МОм
Испытательное напряжение:	1000 В / 60 Гц / 1 мин.
Общие характеристики
Цвет:	синий
Особенности:	Подходят для обычных условий и промышленной среды (IP20) Надежная работа благодаря контактам с напылением золотом Экранированный литой корпус из цинка защищает от помех Накручивающийся хвостовик надежно удерживает кабель Возможен монтаж без инструмента
Эксплуатационные характеристики
Температура эксплуатации:	-10 °C ... +60 °C
Калибр и тип подключаемых кабелей:	24-22 AWG
Количество циклов коммутации (мин.):	750
Усилие на разрыв (кабель/разъем):	50 Н / 1 мин. (мин.)
Усилие вставки разъема:	30 Н (макс.)
Усилие удержания разъема:	77 Н (мин.)
Возможность повторной заделки:	20 циклов (макс.)

Отказное письмо

	Название	Срок действия
Смотреть PDF	Отказ в регистрации декларации о соответствии продукции - патч-корды, разъемы, вставки (00550)	15.04.2020 13.04.2120
Смотреть PDF	Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (252)	13.05.2019 12.05.2119
Смотреть PDF	Отказное письмо на ряд изделий торговой марки "Hyperline", не подлежащий сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» (12.10-18/07)	12.10.2018 11.10.2019

Сертификат соответствия

	Название	Срок действия
Смотреть PDF	Сетевые шкафы, торговая марка "Hyperline", с комплектующими частями и принадлежностями: коммуникационные патч-панели, кросс-панели, Т-образные разветвители, кабельные организаторы, боксы оптические, коробки распределительные и др. (РОСС TW.АГ66.Н01596)	12.10.2015 11.10.2018

Кабель витая пара
Изображение	Название
	Hyperline FUTP2-C5-S24-SW-OUT-PE-BK-500 (FTP2-C5E-SOLID-SW-OUTDOOR-40) (500 м) Кабель витая пара, экранированная F/UTP, категория 5, 2 пары (24 AWG), одножильный, экран - фольга, с металлическим тросом, внешний, PE, -40°C–+60°C, черный FUTP2-C5-S24-SW-OUT-PE-BK-500
	Hyperline UUTP2-C5-S24-OUT-PE-BK-500 (UTP2-C5E-SOLID-OUTDOOR-40) (500 м) Кабель витая пара, неэкранированная U/UTP, категория 5, 2 пары (24 AWG), одножильный (solid), внешний, PE, -40°C – +60°C, черный UUTP2-C5-S24-OUT-PE-BK-500
	Hyperline UUTP2-C5-S24-SW-OUT-PE-BK-500 (UTP2-C5E-SOLID-SW-OUTDOOR-40) (500 м) Кабель витая пара, неэкранированная U/UTP, категория 5, 2 пары (24 AWG), одножильный (solid), с металлическим тросом, внешний, PE, -40°C– +60°C, черный UUTP2-C5-S24-SW-OUT-PE-BK-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-GY-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, серый UUTP4-C6A-S23-IN-LSZH-GY-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-BK-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, черный UUTP4-C6A-S23-IN-LSZH-BK-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-BL-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, синий UUTP4-C6A-S23-IN-LSZH-BL-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-GN-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, зеленый UUTP4-C6A-S23-IN-LSZH-GN-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-OR-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, оранжевый UUTP4-C6A-S23-IN-LSZH-OR-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-RD-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, красный UUTP4-C6A-S23-IN-LSZH-RD-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-WH-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, белый UUTP4-C6A-S23-IN-LSZH-WH-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-YL-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, желтый UUTP4-C6A-S23-IN-LSZH-YL-500
	Hyperline UUTP4-C6A-S23-IN-LSZH-PK-500 (500 м) Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, розовый UUTP4-C6A-S23-IN-LSZH-PK-500

Разъем полевой оконцовки RJ-45 (8P8C) под витую пару, для одножильного кабеля, toolless, категория 8, экранированный, накручивающийся хвостовик, синий, IDC

Подходят для обычных условий и промышленной среды (IP20)
Надежная работа благодаря контактам с напылением золотом
Экранированный литой корпус из цинка защищает от помех
Накручивающийся хвостовик надежно удерживает кабель
Внешний диаметр подключаемого кабеля: от 7,0 до 8,5 мм
Диаметр подключаемых жил: 0,50–0,65 мм (24–22 AWG)
Подходят для сетей Ethernet от 10 Мбит/с до 40 Гбит/с
Поддержка приложений PoE и PoE+ (IEEE 802.3at)
Повторная заделка разъема возможна до 20 раз
Рекомендуемый инструмент: HL-3J01L012
Возможен монтаж без инструмента

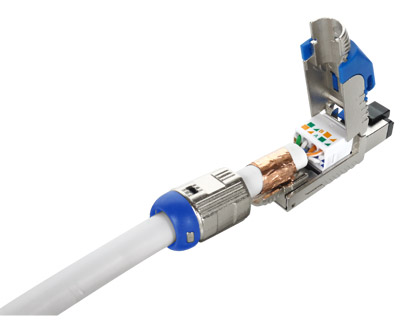

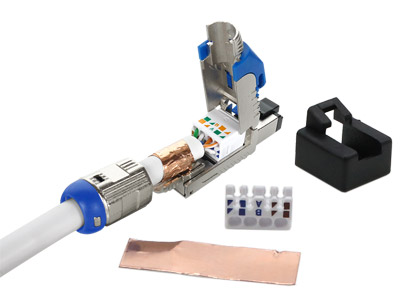

Простой и быстрый монтаж с инструментом или без инструмента

HL-3J01L012 Инструмент обжимной для разъемов RJ-45 серии PLUE

ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2017, UL 1863
Поддерживает стандарт Ethernet PoE/ PoE+/ UPoE

Партномер		PLUE-8P8C-S-C6A-SH-GN
Категория кабельной системы		8 (класс I)
Защита от электромагнитных помех		полное экранирование (литой корпус)
Тип разъема/коннектора		RJ-45 (8P8C), для быстрой полевой заделки (серия PLUE)
Тип подключаемых проводников		медные однопроволочные жилы
Диаметр подключаемых проводников		0,50–0,65 мм (24–22 AWG)
Максимальный диаметр жил по изоляции		1,68 мм
Внешний диаметр подключаемого кабеля		7,0–8,5 мм
Направляющий элемент		втулка с направляющими отверстиями
Соответствие стандартам		ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2017, UL 1863
Материалы	Корпус разъема	поликарбонат (PC, UL 94V-2)
	Экранирование корпуса	никелированный цинк, литой корпус
	Контакты RJ-45	фосфористая бронза с напылением золотом 1,27 мкм (50 μ") поверх 2,54 мкм (100 μ") никелировки
	Режущие контакты (IDC)	медно-титановый сплав (C1990) с покрытием сплавом олова
Электрические характеристики	Максимальный ток (при 20°С)	1,5 А
	Ном. рабочее напряжение	48 В
	Контактное сопротивление	≤ 20 мОм
	Сопротивление изоляции	≥ 500 МОм
	Испытательное напряжение	1000 В/ 60 Гц/ 1 мин
Эксплуатация	Усилие на разрыв	≥ 50 Н/ 1 мин (кабель/разъем)
	Усилие вставки разъема	≤ 30 Н (IEC 60603-7-5)
	Усилие удержания разъема	≥ 77 Н (разъем/розетка)
	Температура эксплуатации	-10...+60 °C
	Ресурс подключений (износ)	≥ 750 циклов
	Возможность повторной заделки	≤ 20 циклов
