Основные характеристики | |
Категория (TIA/EIA): | 5e |
Количество пар: | 4 |
Среда эксплуатации: | внутри помещений (indoor) |
Внешний диаметр: | 6.7 мм |
Температура эксплуатации: | -20 °C ... +60 °C |
Оболочка | |
Материал внешней оболочки: | LSLTx (поливинилхлоридный пластикат пониженной пожарной опасности) |
Толщина оболочки: | 1.4 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 24 AWG |
Номинальный диаметр проводника: | 0,51 мм |
Сечение проводника: | 0,205 кв. мм |
Материал проводников: | медь электролитическая отожженная (BC) |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 0.92 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
Габариты и вес | |
Масса 1 км кабеля: | 59.7 кг |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 0,5 мм |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (монтаж): | 100 Н |
Минимальный радиус изгиба: | 10 / 4 наружных диаметров (монтаж/экспл.) |
Температура монтажа: | -10 °С ... +60 °С |
Электрические характеристики | |
Диапазон частот: | 1-100 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 95 Ом/км |
Омическая асимметрия жил в паре (макс.): | 2 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 1 кВ/1 мин |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Скорость распространения сигнала (мин.): | 68 % |
Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Кабели телекоммуникационные для структурированных систем связи (RU C-RU.АЖ03.В.00046/19) |
04.12.2019 03.12.2024 |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Артикул | Категория (TIA/EIA) | Количество пар | Конструкция кабеля | Цвет | Внешняя оболочка |

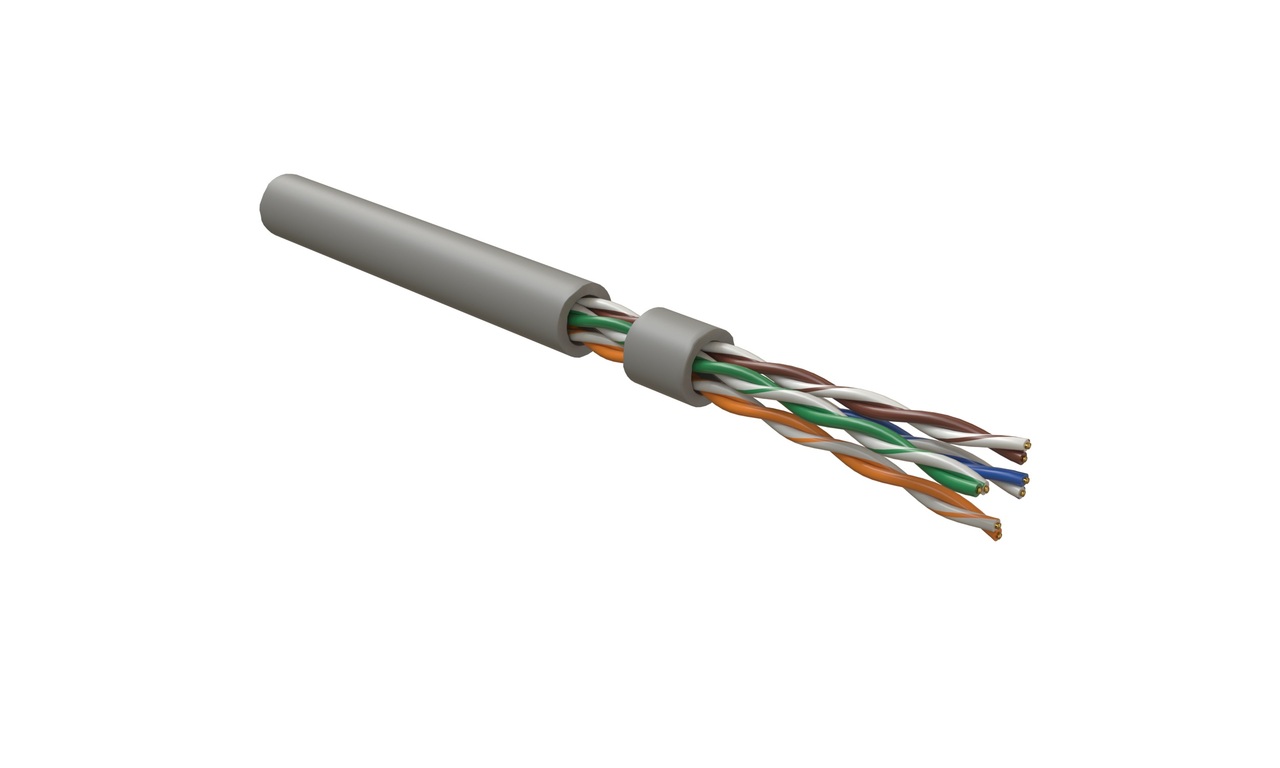

UUTP4-C5E-S24-IN-LSLTX-GY-305 | 5e | 4 | U/UTP | серый | LSLTx |
