| Основные характеристики | |

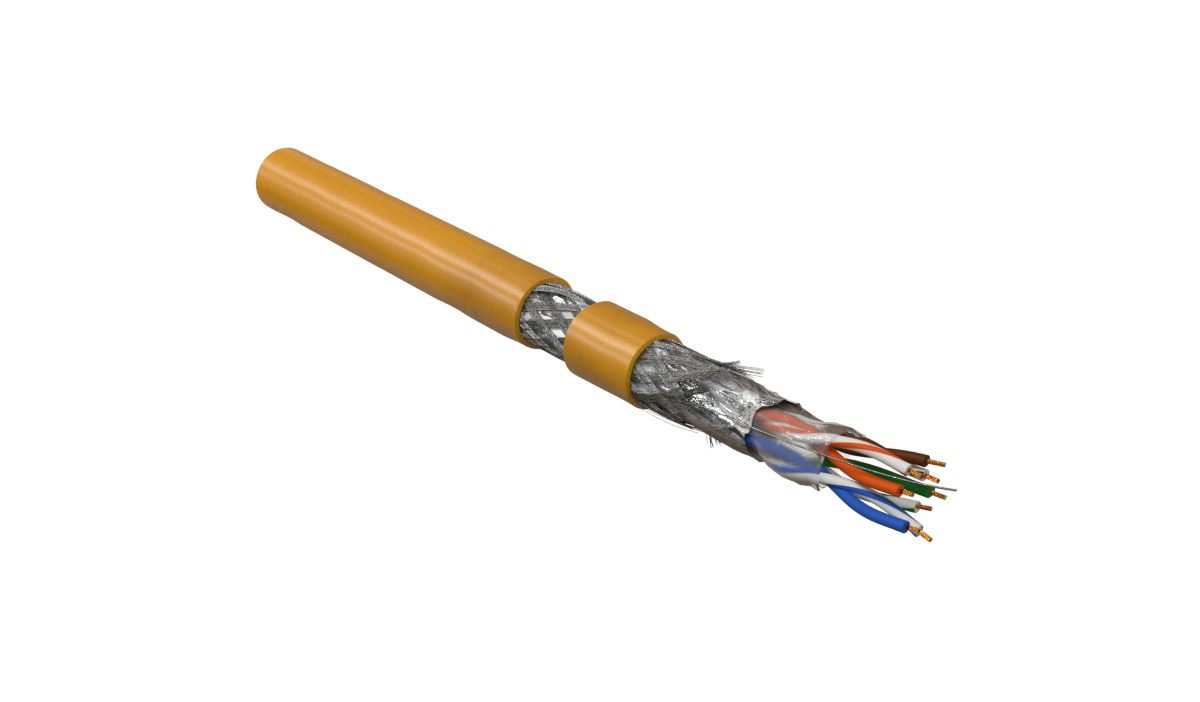

| Вид продукции: | кабель витая пара (для межсоединений и кроссирования) |
| Серия: | SFUTP4-C5E-P26-IN-LSZH |
| Тип: | SFUTP4 |
| Категория (TIA/EIA): | 5e |
| Наличие экрана: | экранированный |
| Цвет: | оранжевый |
| Количество пар: | 4 |
| Внешний диаметр (мм): | 5.7 |
| Конструкция кабеля: | SF/UTP |
| Среда эксплуатации: | внутри помещений (indoor) |
| Общий экран: | алюминизированная полиэстерная пленка и оплетка из медных луженых проволок |
| (Для служебного использования) Номинальное напряжение: | до 48 В |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 26 AWG |
| Конструкция проводников: | многопроволочная (stranded) |
| Номинальный диаметр проводника: | 0,48 мм |
| Число и диаметр проволок проводника: | 7 х 0,16 мм |
| Материал проводников: | электролитическая медь |
| Диаметр проводника в изоляции (мм): | 0.93 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,142 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Оболочка | |
| Внешняя оболочка: | LSZH |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки (мм): | 0.4 |
| Наличие рипкорда: | Нет |
| Скрепляющая обмотка: | полиэстерная лента, спиральная намотка |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 44 пФ/м |
| Скорость распространения сигнала (мин.): | 68 % |
| Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
| Электр. сопротивление жилы (при 20 °С), не более: | 145 Ом/км |
| Испытательное напряжение (пост. ток): | 700 В/1 мин |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 37 |
| Длина кабеля в упаковке (м): | 305 |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж) (Н): | 90 |
| Допустимое растягивающее усилие (эксплуатация) (Н): | 90 |
| Минимальный радиус изгиба: | 8 / 4 наружных диаметров (монтаж/экспл.) |
| Экран | |
| Конструкция дренажного провода: | многопроволочная (stranded) |
| Диаметр дренажного провода (мм): | 0.38 |
| Материал дренажного провода: | медь луженая (TC) |
| Дополнительные характеристики | |
| Площадь проволочного покрытия (экрана) (%): | 65 |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |
| Наличие разделителя: | Нет |
| Упаковка | |
| Высота упаковки (мм): | 210 |
| Ширина упаковки (мм): | 420 |
| Глубина упаковки (мм): | 420 |
| Вес упаковки (кг): | 15.8 |
| Объем упаковки (куб. м): | 0.37044 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
