| Основные характеристики | |
| Монтажная высота: | 3U |
| Цвет: | серый |
| Количество модулей: | 22 |
| Цвет RAL: | RAL 7035 |
| Материалы | |
| Материал: | листовая сталь 1,5 мм |
| Тип покрытия : | полимерно-эпоксидная порошковая краска |
| Материал крышки: | листовая сталь 1,2 мм |
| Материал DIN-рейки: | оцинкованная листовая сталь 1,0 мм |
| Особенности | |
| Особенности: | легкий ввод электропитания в шкафы и стойки регулируемая глубина установки вмещает до 25 автоматов электропитания шириной 17,5 мм по стандарту DIN 43880 корпус оснащен крепежными отверстиями для монтажа на 19" направляющих сзади корпуса расоложены 4 паза (150 х 32 мм) для удобства ввода/вывода кабелей на передней части панели установлены две быстросъемные крышки на защелках |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (255) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (79) |
04.08.2019 03.05.2119 |

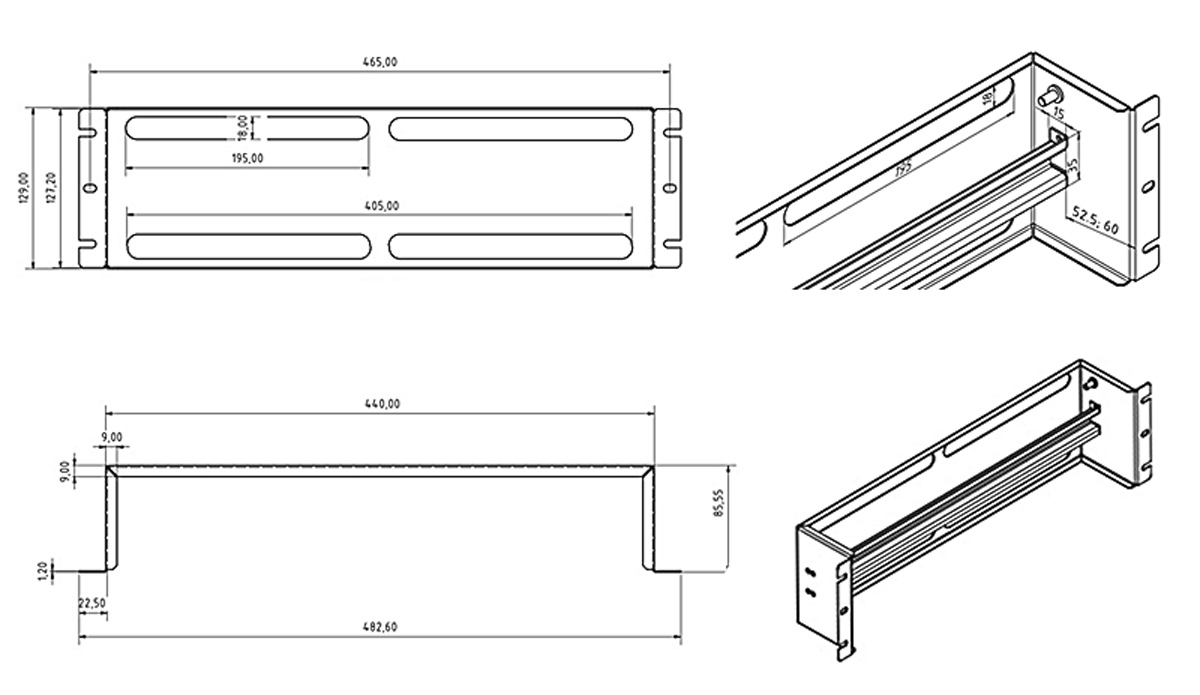

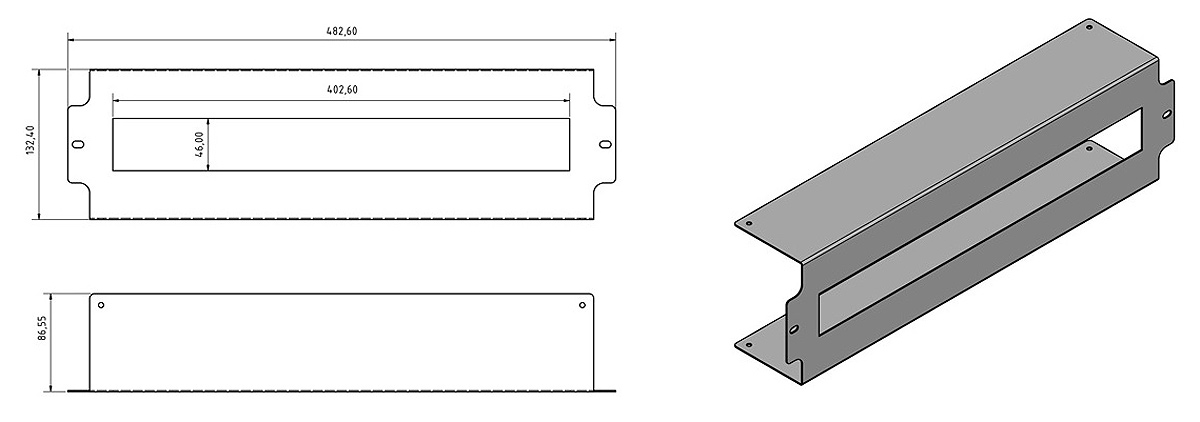

Чертеж

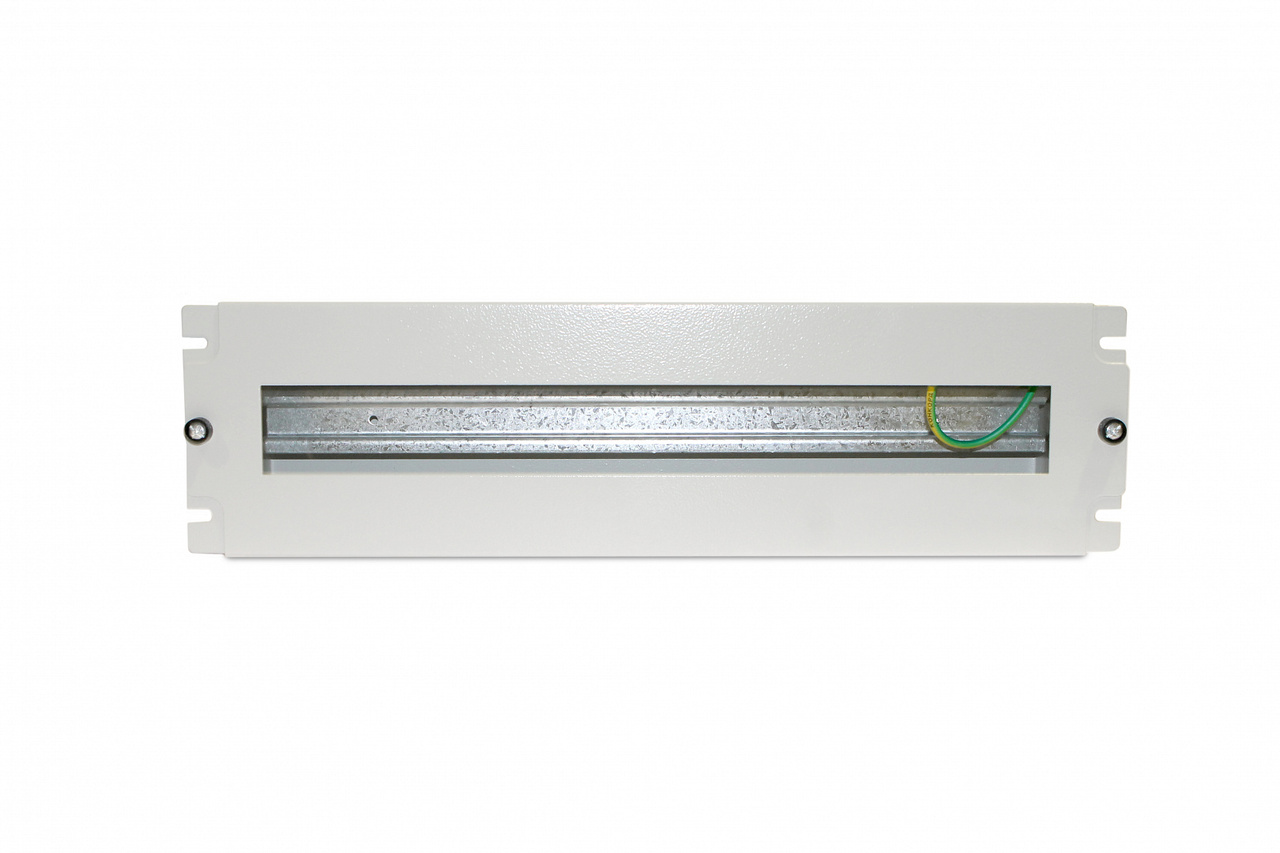

Панели с DIN-рейкой с регулируемой глубиной установки, 19", 3U, 22 места Hyperline серии BPB19-PS-3U
- Панель для монтажа модульного электрооборудования
- Имеет металлический корпус со съемной передней крышкой
- Совместима со всеми линейками 19-дюймовых конструктивов
- Подходит для установки 22 модулей типа S (шириной 17,5 мм)
- Два варианта глубины установки DIN-рейки: 52,3 и 59,8 мм
Панели с DIN-рейкой с регулируемой глубиной установки, 19", 3U, 22 места Hyperline серии BPB19-PS-3U
Материалы
- Корпус панели: листовая сталь 1,2 мм
- DIN-рейка: листовая сталь 1,5 мм
Отделка поверхности
- Корпус панели: порошковая краска серого или черного цвета
- DIN-рейка: гальваническое цинковое покрытие
| Партномер | Полезная высота | Габаритные размеры, мм | Емкость панели, шт.* |
Цвет | ||
|---|---|---|---|---|---|---|
| Высота | Ширина | Глубина | ||||
| BPB19-PS-3U-RAL7035 | 3U | 133,0 | 482,6 (19") | 87,0 | 22 | серый |
| BPB19-PS-3U-RAL9005 | черный | |||||
* Максимальное количество устанавливаемых модульных устройств типа S (шириной 17,5 мм).
