Претерминированное решение Hyperline PPTR-19

Претерминированное решение PPTR-19

Уникальное высокоплотное решение для медных и оптических кроссов – в одном юните 48 медных портов RJ-45 (кат. 6/6а) или 96 оптических волокон

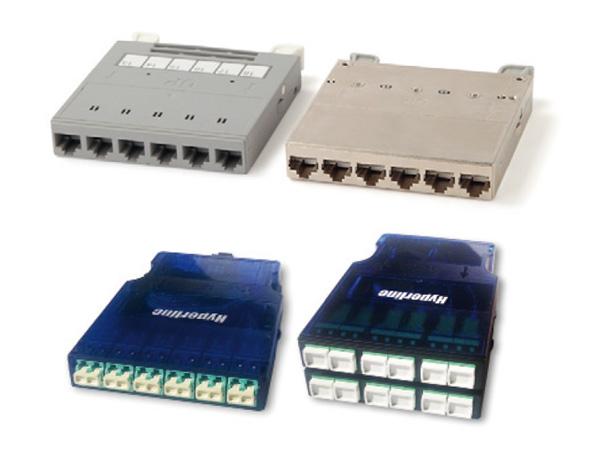

Кассетное решение

В последнее десятилетие на рынке кабельных систем сформировался устойчивый спрос на решения с использованием претерминированных компонентов – полностью протестированных и готовых к работе отдельных модулей, которые остаётся только подключить на рабочем месте. Претерминированные решения позволяют строить кабельные системы по модульному принципу, гибко изменяя конфигурацию практически в любой момент, в зависимости от текущих потребностей и будущего роста мощностей. Монтаж таких систем производится в несколько раз быстрее по сравнению с развёртыванием традиционных узлов коммутации.

Подключение претерминированных систем не требует дорогостоящих специалистов, а может проводиться 1-2 сотрудниками собственного IT-отдела организации, не обладающих специальными навыками. Высокая надёжность претерминированных компонентов снижает риски, связанные с качеством монтажа и производительностью кабельной системы, а также безопасностью объекта в части контроля доступа стороннего персонала при установке.

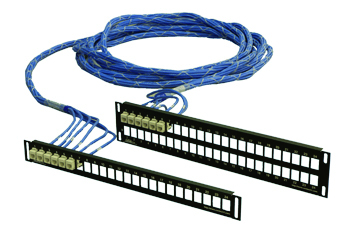

Кабельная сборка с модулями Keystone Jack
и наборными панелями

При построении IT-систем операторы ЦОД и владельцы кабельных сетей нередко сталкиваются с необходимостью совмещения в одной системе одновременно медной и оптоволоконной сред передачи данных. И если для последней на рынке доступен широкий выбор претерминированных компонентов, то для медных систем – их практически нет (если говорить именно о кассетном решении). В настоящее время многие известные производители предлагают медные кабельные сборки с модулями Keystone Jack для установки в наборные панели. При этом сборки в виде корпусных кассет для медных систем на рынке найти значительно труднее. Помимо простоты и удобства кассетного решения стоимость таких сборок получается ниже, чем для кабелей с модулями Keystone Jack в комплекте с наборными панелями.

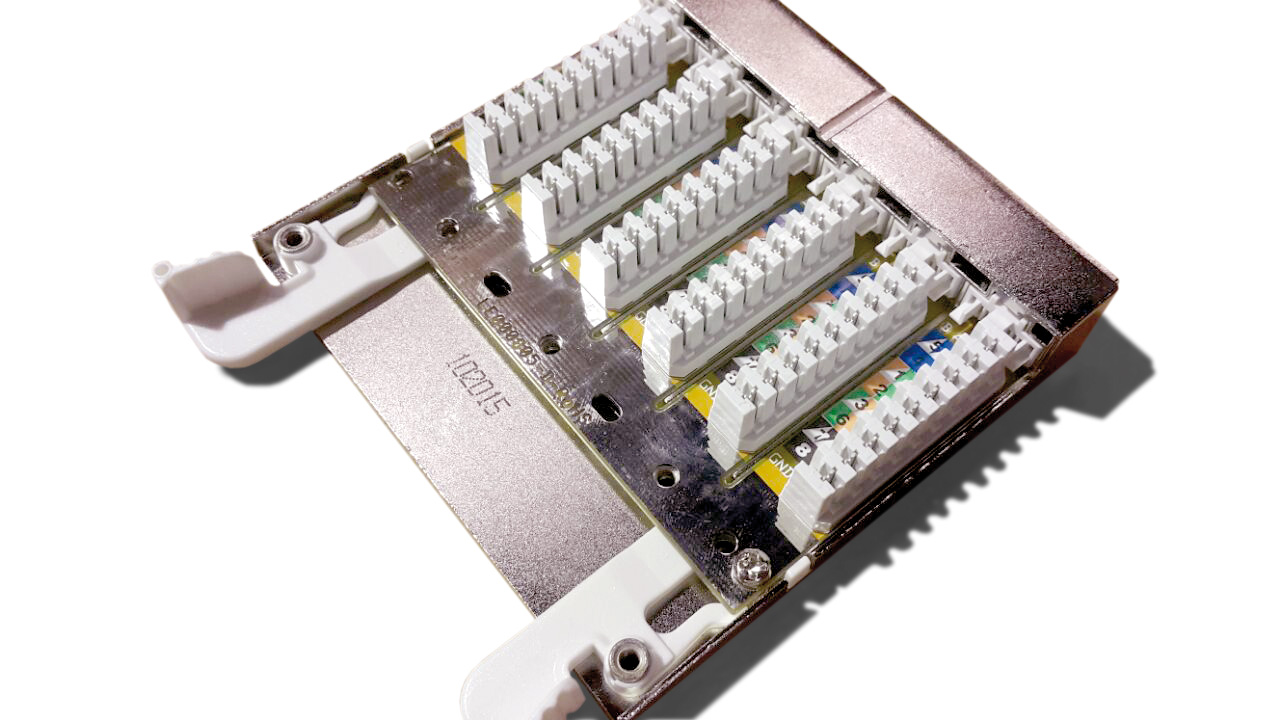

Внутри медной кассеты
шесть кабелей расшиты на IDC-модули

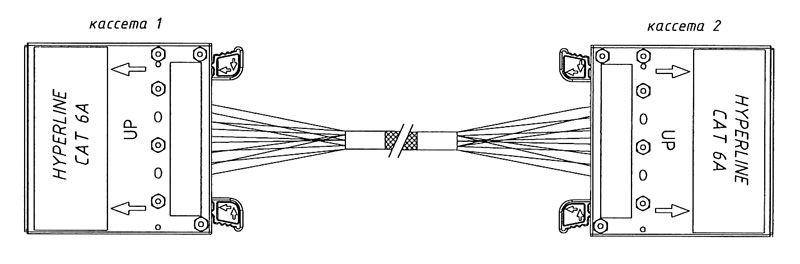

Особенностью медных кабельных кассетных сборок Hyperline (PPTR-CT-CSS) является быстрый и простой монтаж. Собранные и проверенные в заводских условиях сборки подключаются по принципу Plug & Play и обеспечивают надёжную работу сети, гарантированную производительность и снижение затрат по сравнению с системами полевого монтажа.


Кроме стандартной компоновки медной кабельной сборки «кассета – кассета» возможны также варианты «кассета модули Keystone Jack», «кассета – разъёмы RJ-45» или «кассета – кабель с открытым концом». Такая гибкость позволяет строить конфигурации в различных условиях подключений, таких как соединения между шкафами в помещениях ЦОД, оперативная организация узлов обмена трафиком в специальных выделенных зонах (meet-me-room), а также в качестве мобильного или стационарного решения на открытых офисных площадях и рабочих местах. Оперативное подключение может производиться без остановки бизнес-процессов. В стандартном типоразмере 19-дюймовой патч-панели (1U) вмещается 48 портов RJ-45 (8 кассет, по 6 портов в каждой), а добавление в корпус патч-панели кассет с оптическими портами LC и SC делает данное решение не только высокоплотным, но и действительно уникальным.


Медные кабельные кассетные сборки – являясь частью универсального решения Hyperline EZ-PPTR™ (PPTR-19), включающего в себя 19” патч-панели, а также оптические кассеты и кабельные сборки – могут устанавливаться в 19” патч-панели (PPTR-19) для последующего размещения в серверных шкафах, или же размещаться без патч-панелей непосредственно внутри монтажных конструктивов.

Эффективное использование пространства в 19" патч-панели (1U) достигается благодаря гибкому выбору интерфейсов (медь + оптика) и одинаковым размерам кассет

Одна оптическая кассета содержит 12 портов LC или SC, а в 19" патч-панели (1U) вмещается до 96 волокон


Универсальное высокоплотное решение EZ-PPTR™ (PPTR-19) представляет собой высококачественную модульную систему, сочетающую в себе одновременно медные и оптические кассеты. Данная система разработана с целью предоставления максимальной гибкости и высокой плотности портов в условиях жесточайшего дефицита юнитового пространства. Такая возможность особенно актуальна при модернизации ЦОД, когда увеличение плотности существующего пространства сопровождается добавлением одновременно медных и оптических каналов. Решение строится на основе 19” корпусов (патч-панелей) высотой 1U, заполняемых медными и волоконно-оптическими кассетами, количество которых самостоятельно определяется заказчиком. В одном юните вмещается до 48 медных портов или 96 волокон – можно использовать только медные кассеты, или же комбинировать их с необходимым количеством оптических кассет.



Гарантия 25 лет на кабельную систему от производителя СКС – компании Hyperline


В состав компонентов EZ-PPTR™ (PPTR-19) входят:
  • Медные кабельные сборки с кассетами на концах (PPTR-CT-CSS)
  • 19" патч-панели для медных и оптических кассет (PPTR-19)
  • Кассеты с оптическими портами (PPTR-CSS FO)
  • Кассеты с медными портами (PPTR-CSS CU)




Простота развертывания, высокая плотность портов и надёжность всегда и у всех производителей претерминированных решений являлись важнейшими преимуществами. Теперь, благодаря одинаковым размерам кассет, в одном корпусе 19" патч-панели становится возможным не только объединять коммутационные блоки для медных и оптических систем, но делать это также удобнее и снижая затраты.
