Решения Hyperline Industrial
Состав линейки Hyperline Industrial
Для монтажа промышленных кабельных систем компания Hyperline разработала специальные решения, обеспечивающие защиту IP67. Компоненты линейки Industrial позволяют строить кабельные системы в тяжёлых условиях эксплуатации. Соединения надёжно защищаются от влаги, пыли и вибрации, химикатов, а также от перепадов температур.
Основой компонентов Hyperline Industrial служат модули Keystone Jack и разъёмы RJ-45, заключённые в специальные защитные корпусы из промышленного термопластика, устойчивого к агрессивным средам. Байонетная конструкция разъёмов гарантирует соединениям защиту IP67 даже при сильной вибрации. Лицевые панели Industrial из нержавеющей стали и настенные пластиковые боксы с защитой IP67 используются при скрытой коммутации внутри стен или наружном размещении проводки.
Разъёмы
Industrial
Модули
Industrial
Патч-корды
Industrial
Лицевые
Industrial
Настенные коробки
Industrial

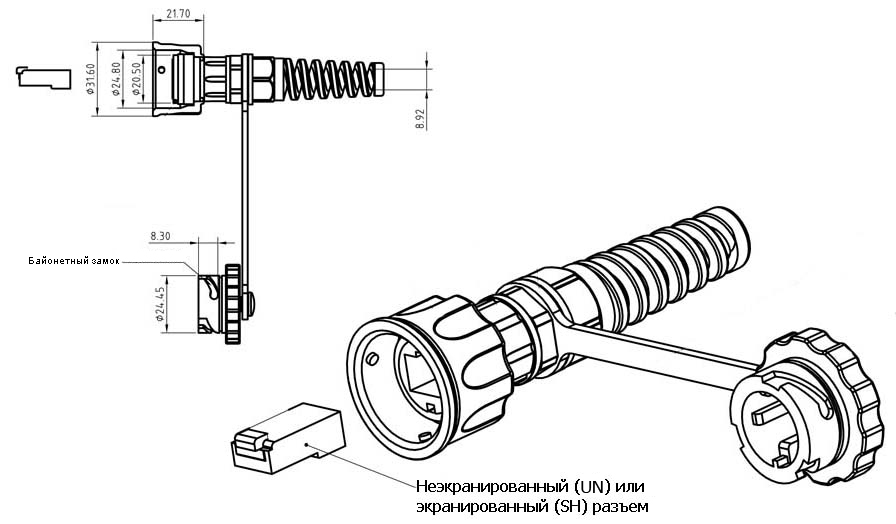

Класс защиты IP67 достигается, благодаря байонетному соединению корпусов модуля Keystone Jack и разъёма RJ-45. Фланцевый корпус модуля входит в муфту разъёма и поворотом в четверть оборота защёлкивается байонетным замком – простой и удобный способ герметизации. Контактам теперь не грозит высокая влажность и коррозия, а также износ от попадания пыли и вибрации. Благодаря резиновым прокладкам допускается также временное попадание жидкостей. Компоненты Industrial устойчивы к химикатам и выдерживают диапазон температур –25°C — +70°C, что на 40% выше, чем у обычных модулей и разъёмов. Для помехозащиты в условиях электромагнитных воздействий применяются экранированные версии модулей, разъёмов и патч-кордов.
Линейка продукции Hyperline Industrial сертифицирована по степени пожароустойчивости в соответствии с требованиями UL 94V-0 и полностью отвечает нормам IEC 60529 (защита IP67) и требованиям стандартов для кабельных систем ANSI/TIA/EIA-568, ISO/IEC 11801, IEEE 802.3ab (1GbE). Все компоненты отвечают требованиям СКС в промышленных помещениях по ISO/IEC 24702 и условиям для линий связи категорий 6 и 5е (классы Е, D по ISO/IEC 11801 и EN 50173).
Условия применения
- Полевые, мобильные и тяжёлые условия эксплуатации.
- Приложения Data, VoIP, IPTV в агрессивной среде.
- Приложения 10/100/1000 Base-T категорий 6 и 5е.
- Системы промышленной автоматизации.
- Оборудование и станки с ЧПУ.
Состав линейки Hyperline Industrial
- ANSI/TIA/EIA-568-B.2 (кат. 6, 5e).
- ISO/IEC 11801, IEEE 802.3ab.
- ISO/IEC 60529, 24702, 61076.
- TIA/TR 42.9 (проект).
- UL 1863.
Типичные сферы применения
Решения Hyperline Industrial идеальны для агрессивных условий промышленной среды, таких как заводские цеха, химические лаборатории, предприятия фармацевтической и пищевой отраслей, а также для нестандартных условий с повышенными требованиями к защите оборудования.
Промышленные модули Keystone Jack RJ-45 (8P8C), IP67
Неэкранированный (UN)
Экранированный (SH)

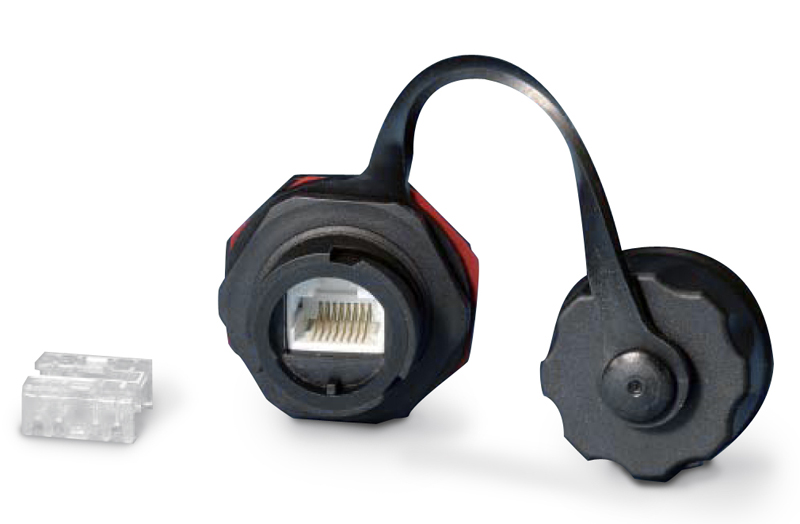

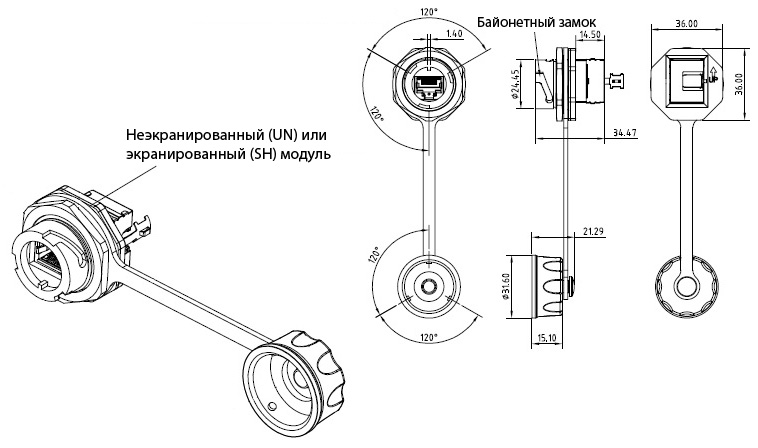

Данные промышленные модули заключены в специальные корпусы из промышленного термопластика с защитой от попадания воды и частиц пыли. При отключении разъёма отверстие порта закрывается крышкой. Байонетная конструкция гарантирует соединениям защиту IP67 даже при сильной вибрации. Для заказа доступно две версии модулей: неэкранированные (UN) и экранированные (SH).
Особенности конструкции
- Корпус из термопластика с байонетным замком
и крышкой. - Неэкранированная (UN) и экранированная (SH)
версии. - Цветовое обозначение схем разводки T568A
и T568B. - Контакты с напылением золотом 1,27 мкм (50μ").
- Уплотнительная прокладка и защита IP67.
Технические характеристики
- Число полюсов/контактов: 8P8C (RJ-45).
- Подключаемые проводники: 0,64 – 0,51 мм (22 – 24 AWG).
- Температура эксплуатации: –25°C – +70°C.
- Относительная влажность: ≤ 95% (без конденсата).
- Количество подключений: ≥ 750 циклов.
- Степень защиты: IP67 (IEC 60529).
Партномер | Описание |
KJ-IE-8P8C-C6-180-BK | Промышленный модуль Keystone Jack RJ-45 (8P8C), IP67, категория 6, с защитной крышкой, черный, неэкранированный (UN). |
KJ-IE-8P8C-C6-180-SH-F-BK | Промышленный модуль Keystone Jack RJ-45 (8P8C), IP67, категория 6, с защитной крышкой, черный, экранированный (SH). |
KJ-IE-8P8C-C5e-180-BK | Промышленный модуль Keystone Jack RJ-45 (8P8C), IP67, категория 5e, с защитной крышкой, черный, неэкранированный (UN). |
KJ-IE-8P8C-C5e-180-SH-F-BK | Промышленный модуль Keystone Jack RJ-45 (8P8C), IP67, категория 5e, с защитной крышкой, черный, экранированный (SH). |
Промышленные разъёмы RJ-45 (8P8C), IP67
Неэкранированный (UN)
Экранированный (SH)

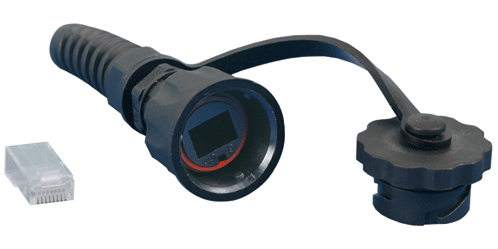

Данные промышленные разъёмы заключены в специальные корпусы из промышленного термопластика с защитой от попадания воды и частиц пыли. При отключении разъёма отверстие порта закрывается крышкой. Байонетная конструкция гарантирует соединениям защиту IP67 даже при сильной вибрации. Для заказа доступно две версии разъёмов: неэкранированные (UN) и экранированные (SH).
Особенности конструкции
- Корпус из термопластика с байонетным замком и крышкой.
- Гибкий хвостовик защищает кабель от чрезмерного изгиба.
- Неэкранированная (UN) и экранированная (SH) версии.
- Контакты с напылением золотом 1,27 мкм (50μ").
- Уплотнительная прокладка и защита IP67.
Технические характеристики
- Число полюсов/контактов: 8P8C (RJ-45).
- Подключаемые проводники: 0,64 – 0,51 мм (22 – 24 AWG).
- Температура эксплуатации: –25°C – +70°C.
- Относительная влажность: ≤ 95% (без конденсата).
- Количество подключений: ≥ 750 циклов.
- Степень защиты: IP67 (IEC 60529).
Партномер | Описание |

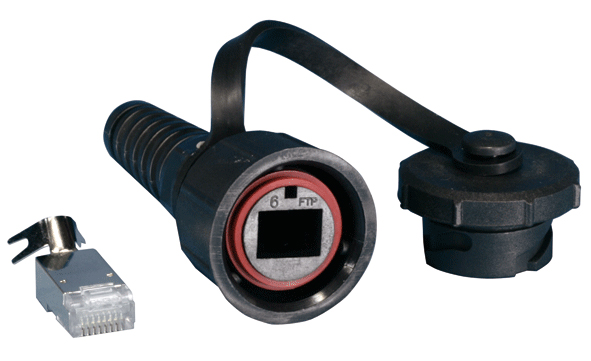

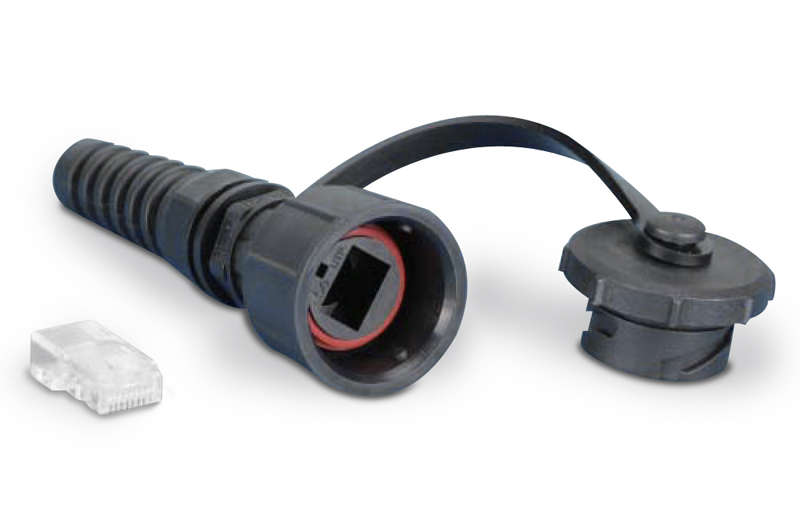

PLUG-IE-8P8C-PV-C6 | Промышленный разъем RJ-45 (8P8C) под витую пару, IP67, категория 6, с защитной крышкой, черный, неэкранированный (UN). |
PLUG-IE-8P8C-PV-C6-SH | Промышленный разъем RJ-45 (8P8C) под витую пару, IP67, категория 6, с защитной крышкой, черный, экранированный (SH). |
PLUG-IE-8P8C-P-C5 | Промышленный разъем RJ-45 (8P8C) под витую пару, IP67, категория 5e, с защитной крышкой, черный, неэкранированный (UN). |
PLUG-IE-8P8C-P-C5-SH | Промышленный разъем RJ-45 (8P8C) под витую пару, IP67, категория 5e, с защитной крышкой, черный, экранированный (SH). |

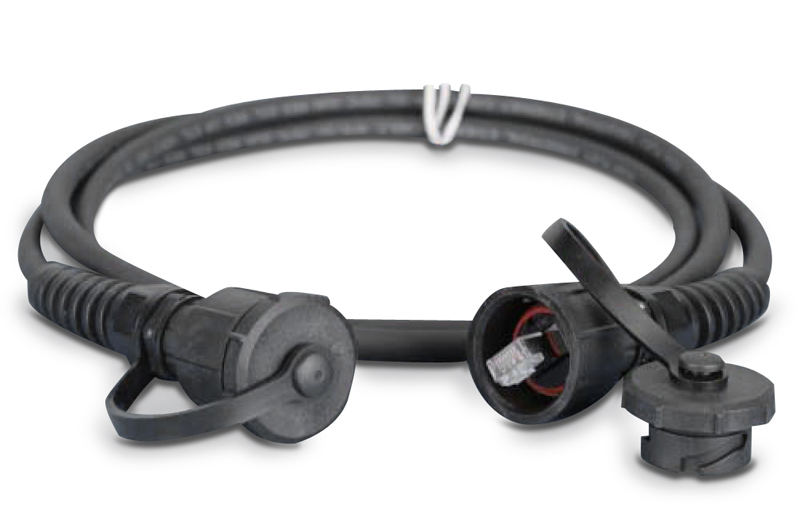

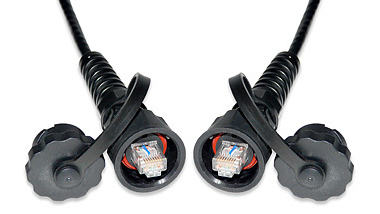

Промышленные патч-корды RJ-45 (8P8C), IP67
Неэкранированный (UTP)
Экранированный (FTP)
Данные промышленные патч-корды оконцованы разъёмами RJ-45 в специальных корпусах из промышленного термопластика с защитой от попадания воды и частиц пыли. Применяемый в патч-кордах кабель устойчив к самым неблагоприятным условиям: воздействию УФ излучения, масел и нефтепродуктов. Байонетные замки разъёмов гарантируют соединениям защиту IP67 даже при сильной вибрации. При отключении разъёма отверстие порта закрывается крышкой. Патч-корды доступны в неэкранированной (UTP) и экранированной (FTP) версиях исполнения для СКС категорий 6 и 5е.
Особенности конструкции
- Кабель повышенной гибкости с износостойкой оболочкой.
- Разъёмы из термопластика с байонетным замком и крышкой.
- Гибкий хвостовик защищает кабель от чрезмерного изгиба.
- Неэкранированная (UTP) и экранированная (FTP) версии.
- Контакты с напылением золотом 1,27 мкм (50μ").
- Уплотнительная прокладка и защита IP67.
Технические характеристики
- Число пар, полюсов/контактов: 4 пары, 8P8C (RJ-45).
- Тип применяемых разъёмов: RJ-45-IE — RJ-45-IE.
- Внешний диаметр кабеля: 6,3 ± 0,2 мм.
- Диаметр проводника: 0,61 мм (24 AWG).
- Количество и диаметр жил: 7 х 0,203 мм.
- Экранирование кабеля: алюминиевая фольга.
- Экранирование разъёмов: латунь с никелированием.
- Материал оболочки: износостойкий ПВХ.
- Температура эксплуатации: –25°C – +70°C.
- Относительная влажность: ≤ 95% (без конденсата).
- Количество подключений: ≥ 750 циклов.
- Степень защиты: IP67 (IEC 60529).

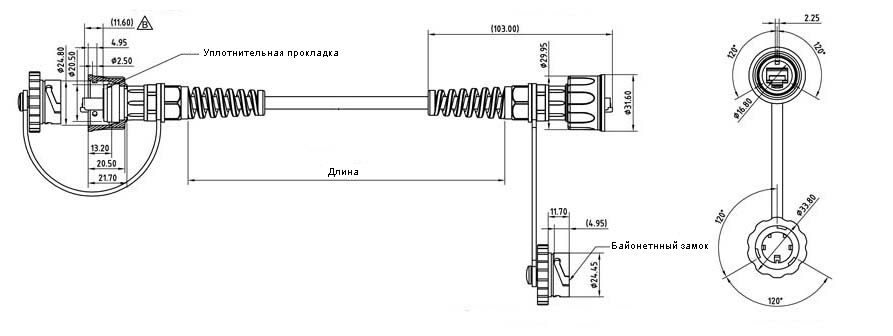

Партномер | Описание |

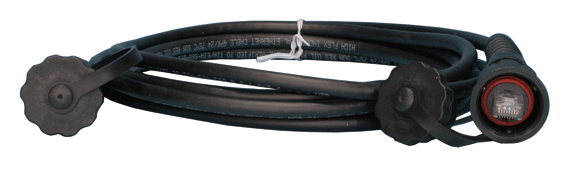

PC-IE-LPM-UTP-RJ45-RJ45-C6-*M-BK | Промышленный патч-корд RJ-45, UTP, IP67, категория 6, с защитными крышками, черный, неэкранированный (UTP). |

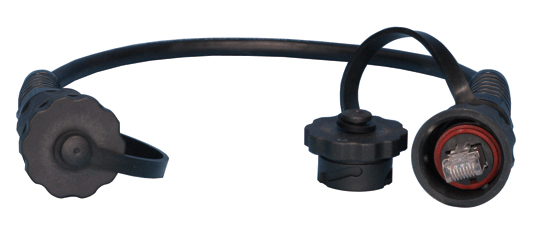

PC-IE-LPM-STP-RJ45-RJ45-C6-*M-BK | Промышленный патч-корд RJ-45, FTP, IP67, категория 6, с защитными крышками, черный, экранированный (FTP). |
PC-IE-LPM-UTP-RJ45-RJ45-C5e-*М-BK | Промышленный патч-корд RJ-45, UTP, IP67, категория 5e, с защитными крышками, черный, неэкранированный (UTP). |
PC-IE-LPM-STP-RJ45-RJ45-C5e-*М-BK | Промышленный патч-корд RJ-45, FTP, IP67, категория 5e, с защитными крышками, черный, экранированный (FTP). |
* Длина в метрах =1М, 2М, 3М, 5М, 10М

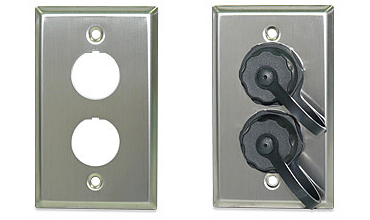

Лицевые панели для промышленных модулей, IP67

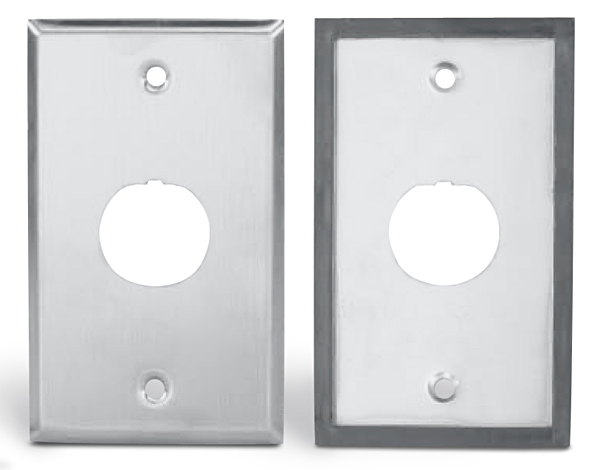

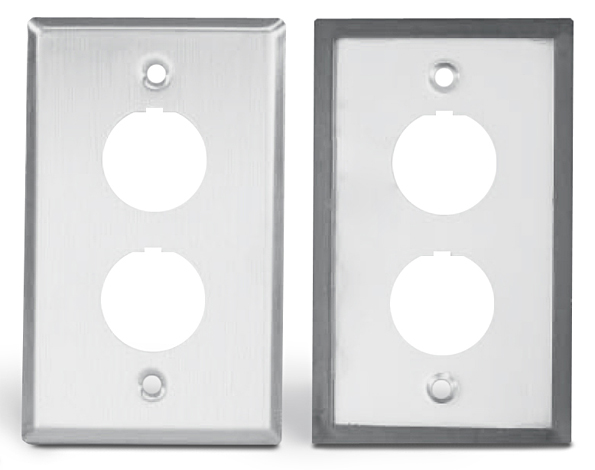

Данные лицевые панели из нержавеющей стали предназначены для установки промышленных коммутационных модулей, заключённых в специальные корпусы из промышленного термопластика с защитой от попадания воды и частиц пыли. Используются при скрытом монтаже кабеля внутри стен или конструкций. Обеспечивают соединениям защиту IP67 и являются идеальным решением для условий высокой влажности и агрессивной промышленной среды. Для заказа доступны лицевые панели для 1, 2 и 4 модулей.
Особенности конструкции
- Прочный герметичный корпус из нержавеющей стали.
- Уплотнительная резиновая прокладка и защита IP67.
- В комплекте винты с уплотняющими шайбами.
Материалы
- Лицевая панель: нержавеющая сталь.
- Уплотнительная прокладка: вспененный полиуретан.
Технические характеристики
- Температура эксплуатации: –25°C – +70°C.
- Относительная влажность: ≤ 95% (без конденсата).
- Степень защиты: IP67 (IEC 60529).
Партномер | Описание |

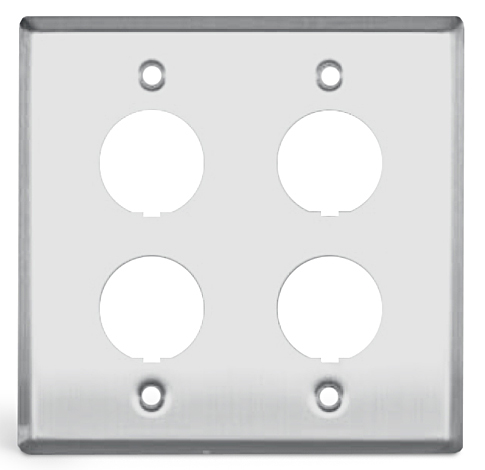

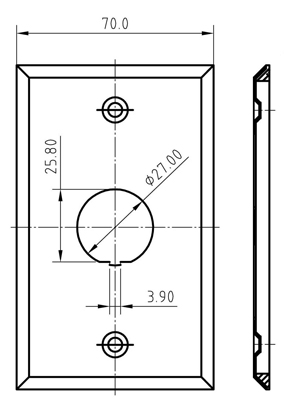

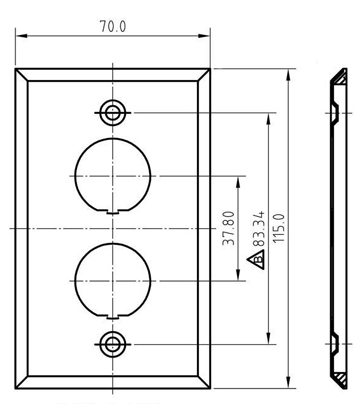

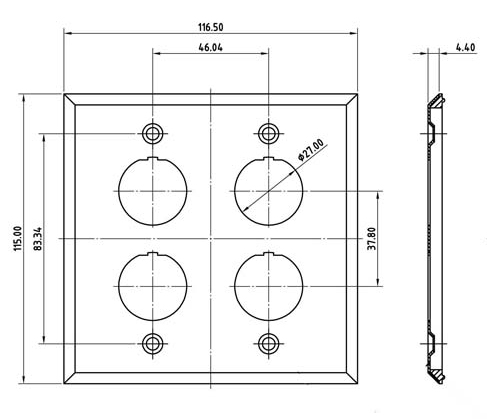

FP-IE-U-1-SL | Панель лицевая для 1-го промышленного модуля, IP67, нержавеющая сталь. |
FP-IE-U-2-SL | Панель лицевая для 2-х промышленных модулей, IP67, нержавеющая сталь. |
FP-IE-U-4-SL | Панель лицевая для 4-х промышленных модулей, IP67, нержавеющая сталь. |
Настенные коробки для промышленных модулей, IP67

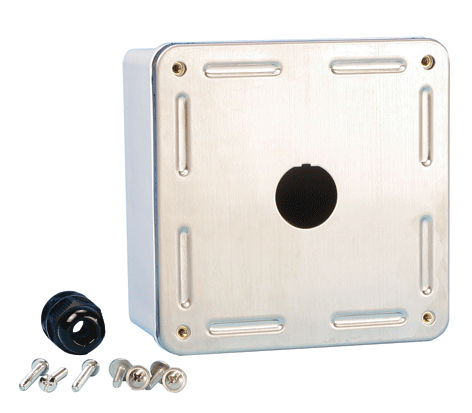

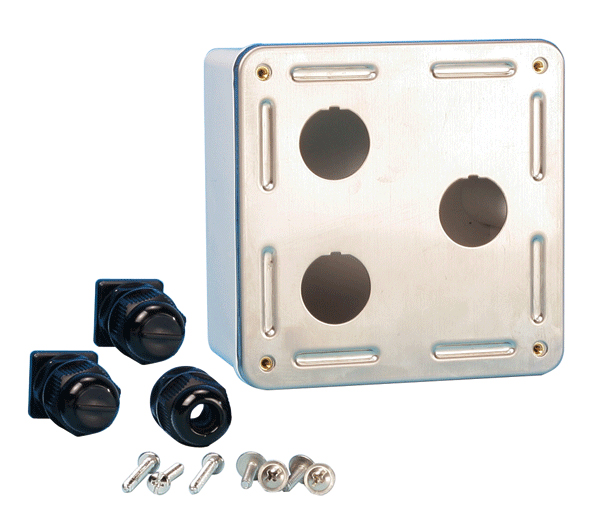

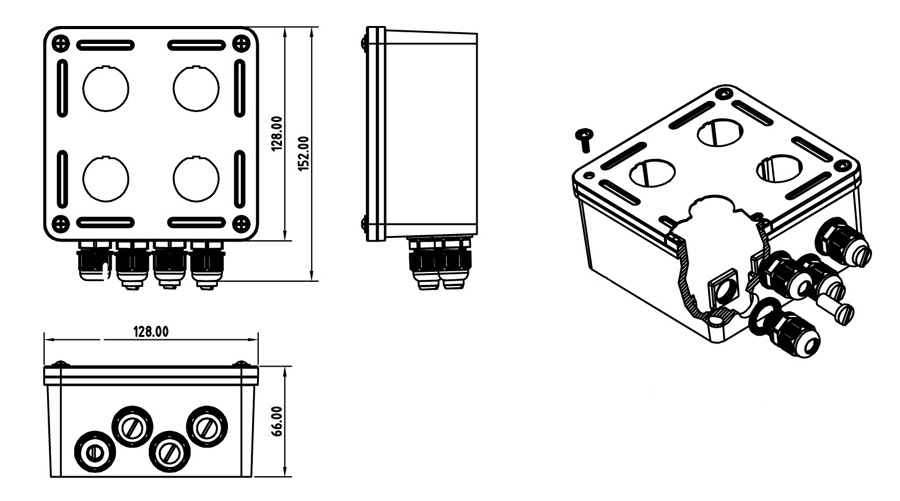

Данные коробки настенного монтажа предназначены для установки в них промышленных коммутационных модулей, заключенных в специальные корпусы из промышленного термопластика с защитой от попадания воды и частиц пыли. Обеспечивают соединениям защиту IP67 и являются идеальным решением для условий высокой влажности и агрессивной промышленной среды. Корпус выполнен из термостойкого пластика, а защитная крышка из нержавеющей стали. Для заказа доступны исполнения для 1, 2, 3 и 4 модулей.
Особенности конструкции
- Корпус из термостойкого пластика.
- Металлическая крышка из нержавеющей стали.
- Уплотнительная резиновая прокладка и защита IP67.
- В комплекте кабельные вводы по количеству портов.
Материалы
- Корпус: термостойкий пластик.
- Крышка: нержавеющая сталь.
- Кабельный ввод: термостойкий полиамид.
- Уплотнительная прокладка: силиконовая резина.
Эксплуатационные характеристики
- Температура эксплуатации –25°C – +70°C.
- Относительная влажность: ≤ 95%.
- Степень защиты: IP67 (IEC 60529).
Партномер | Описание |

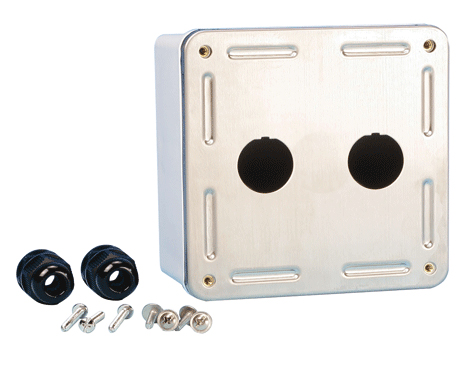

SBB-IE-1-SL | Коробка настенного монтажа для 1-го промышл. модуля, IP67, нержавеющая сталь. |
SBB-IE-2-SL | Коробка настенного монтажа для 2-х промышл. модулей, IP67, нержавеющая сталь. |

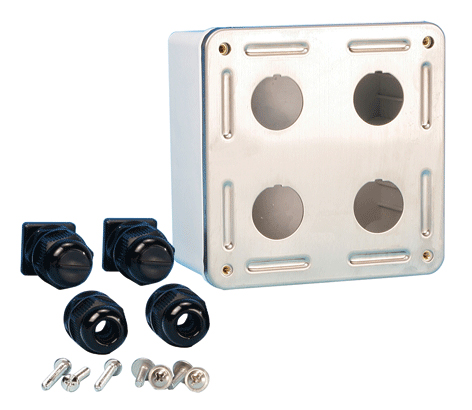

SBB-IE-3-SL | Коробка настенного монтажа для 3-х промышл. модулей, IP67, нержавеющая сталь. |
SBB-IE-4-SL | Коробка настенного монтажа для 4-х промышл. модулей, IP67, нержавеющая сталь. |
