| Основные характеристики | |

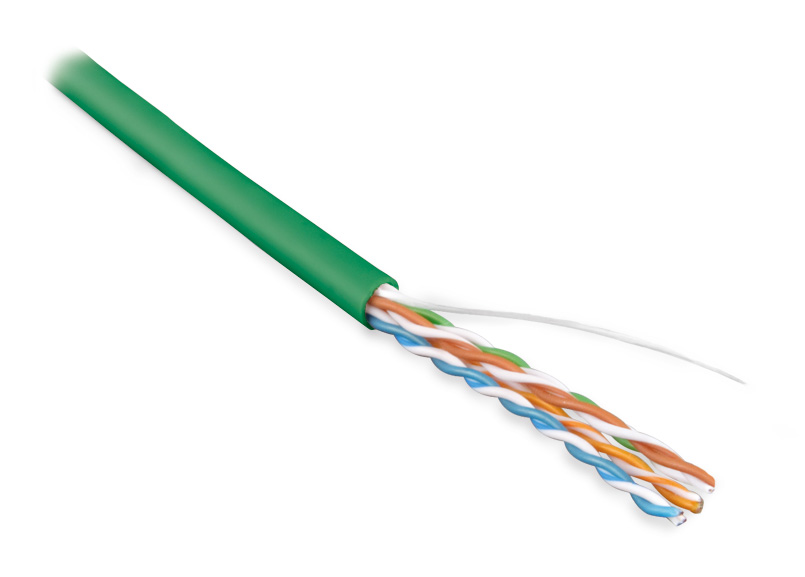

| Вид продукции: | кабель витая пара (магистральный внутренней прокладки) |
| Серия: | UUTP4-C5E-S24-IN-PVC |
| Тип: | UUTP4 |
| Категория (TIA/EIA): | 5e |
| Наличие экрана: | неэкранированный |
| Цвет: | зеленый |
| Количество пар: | 4 |
| Внешний диаметр (мм): | 5.1 |

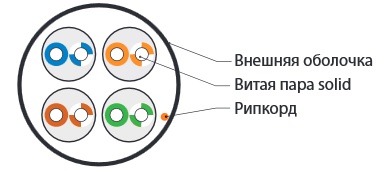

| Конструкция кабеля: | U/UTP |
| Среда эксплуатации: | внутри помещений (indoor) |
| (Для служебного использования) Номинальное напряжение: | до 48 В |
| Температура эксплуатации: | -20 °C ... +70 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Диаметр проводника в изоляции (мм): | 0.89 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,205 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
| Оболочка | |
| Внешняя оболочка: | PVC |
| Материал внешней оболочки: | PVC (поливинилхлорид) |
| Толщина оболочки (мм): | 0.5 |
| Наличие рипкорда: | Нет |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Омическая асимметрия жил в паре (макс.): | 5 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 66 % |
| Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Испытательное напряжение (пост. ток): | 700 В/1 мин |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 32 |
| Длина кабеля в упаковке (м): | 305 |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж) (Н): | 110 |
| Минимальный радиус изгиба: | 4 внешних диаметра кабеля |

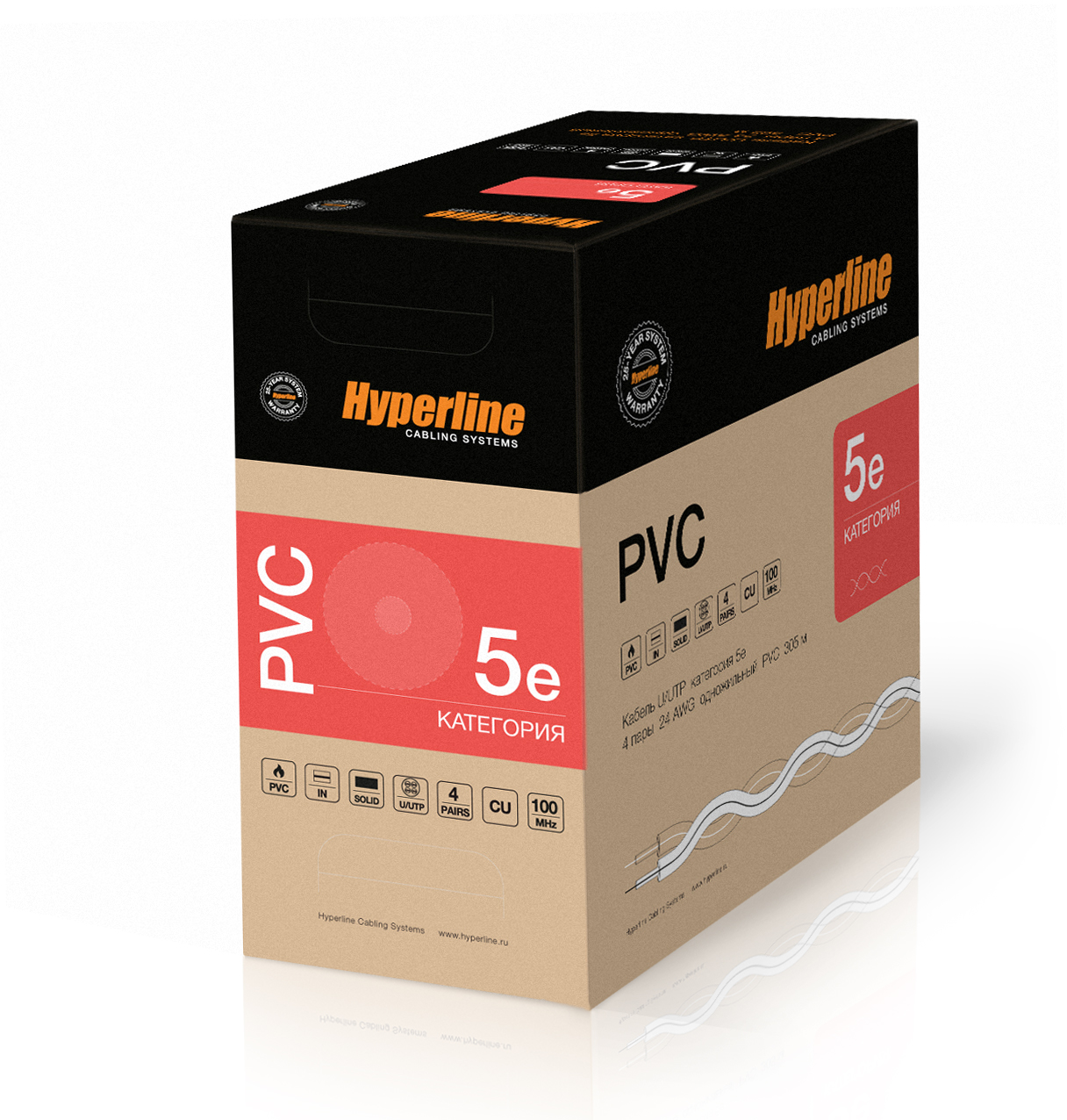

| Упаковка | |
| Высота упаковки (мм): | 200 |
| Ширина упаковки (мм): | 350 |
| Глубина упаковки (мм): | 350 |
| Вес упаковки (кг): | 9.8 |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |
| Наличие разделителя: | Нет |
| Удлинение жилы: | не менее 14% |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | CM, CMG, CMX - общего назначения |
| Пожаробезопасность UL: | UL 444, UL 1581 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Маркировка кабеля | |
| Легенда: | Hyperline UUTP4-C5E-S24-IN-PVC-GN---U/UTP CAT.5E PVC 4x2x0,51---ISO/IEC 11801/EN50173---ANSI/TIA-568-C.2---E303448-5 c(UL)us CM 24AWG---WW/YY---XXXXM |
| Гарантия | |
| Гарантия системная: | 25 лет |
