Телефонный модуль типа Keystone Jack

Шаг 1

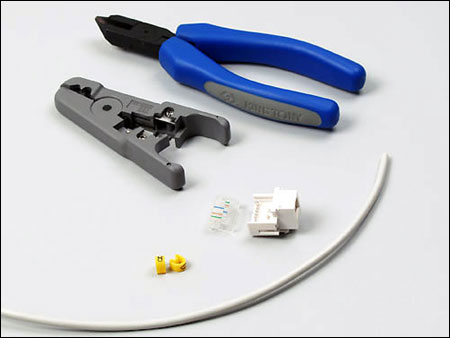

Подготовьте розеточный модуль Hyperline Keystone Jack RJ-12 (телефонный), устройство для зачистки и обрезки витой пары Hyperline HT-S501A, кусачки, Hyperline кабель 2-парный UTP, категория 5e, одножильный, пластиковые маркеры Hyperline EC-2.

Шаг 2

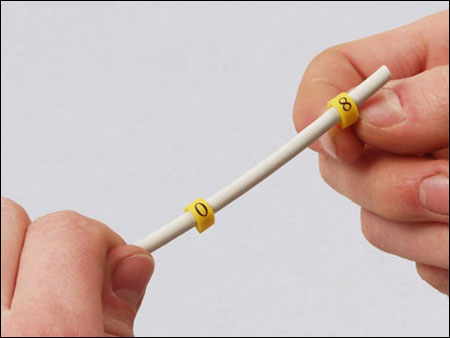

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались эластичные пластмассовые маркеры вогнутой формы желтого цвета Hyperline EC-2.

Шаг 3

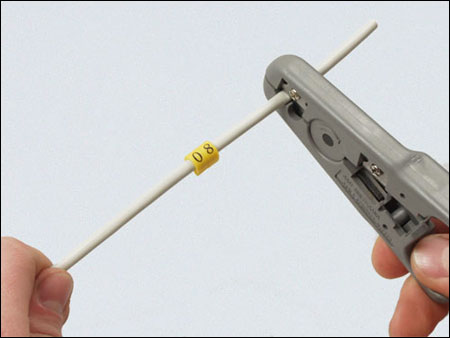

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-S501A .

Шаг 4

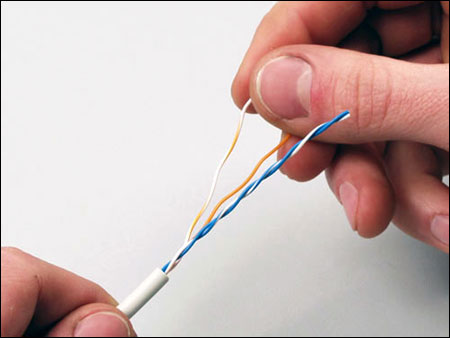

Снимите подрезанную часть верхней оболочки кабеля. Следует удалить лишь такое количество оболочки, которое требуется для удобства оконцовки (примерно 50 мм). Распрямите витые пары.

Шаг 5

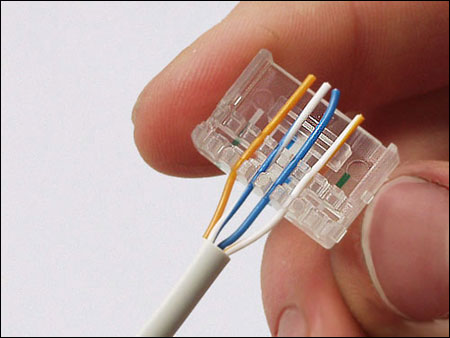

Разложите проводники в каналах на прозрачной крышке модуля, ориентируясь по цветовой маркировке.

Шаг 6

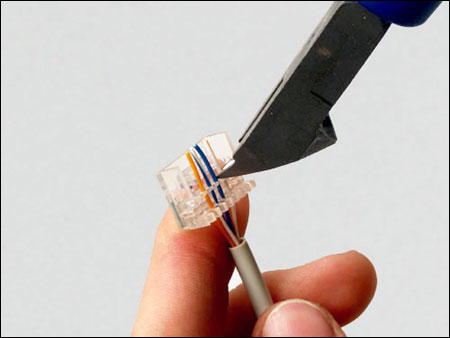

Обрежьте кусачками концы проводников, выступающие за пределы каналов.

Шаг 7

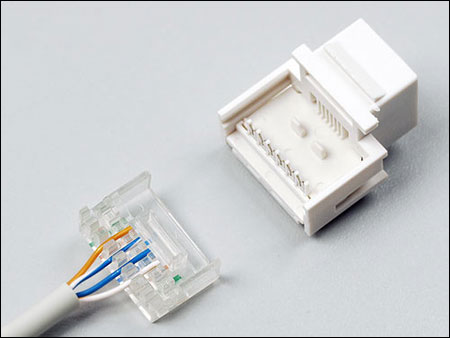

Проводники расположены в соответствии с цветовой схемой разводки и обрезаны.

Шаг 8

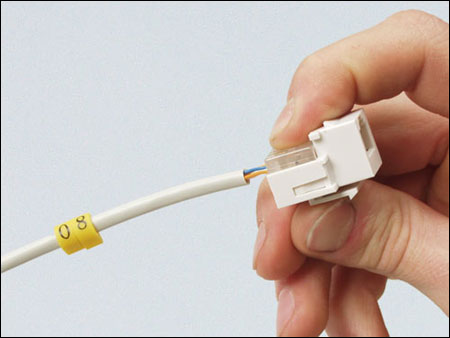

Совместив пазы и слегка надавив, присоедините прозрачную крышку с разложенными проводниками к корпусу модуля. Крышка присоединяется простым защелкиванием. При этом, расположенные на корпусе модуля ножи прорезают изоляцию проводников, осуществляя IDC контакт (IDC - Insulation Displacement Connection - контакт со смещением изоляции).

Шаг 9

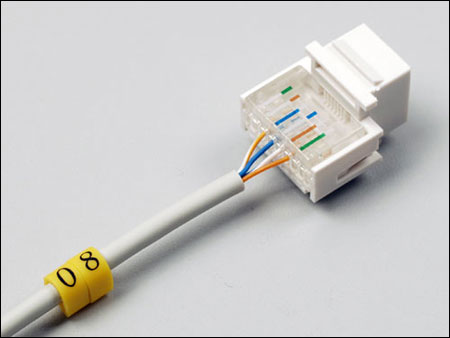

Полностью смонтированный розеточный модуль Hyperline типа Keystone Jack, телефонный.
