Руководство по сборке шкафа TTC2

ШАГ 1

Проверьте наличие всех компонентов

Картонные коробки TTC2

Шкафы серии TTC2 поставляются в разобранном виде в пяти плоских картонных коробках. КоробкаNo 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.

Коробка No 1 «Верхняя и нижняя панели,аксессуары, крепеж»

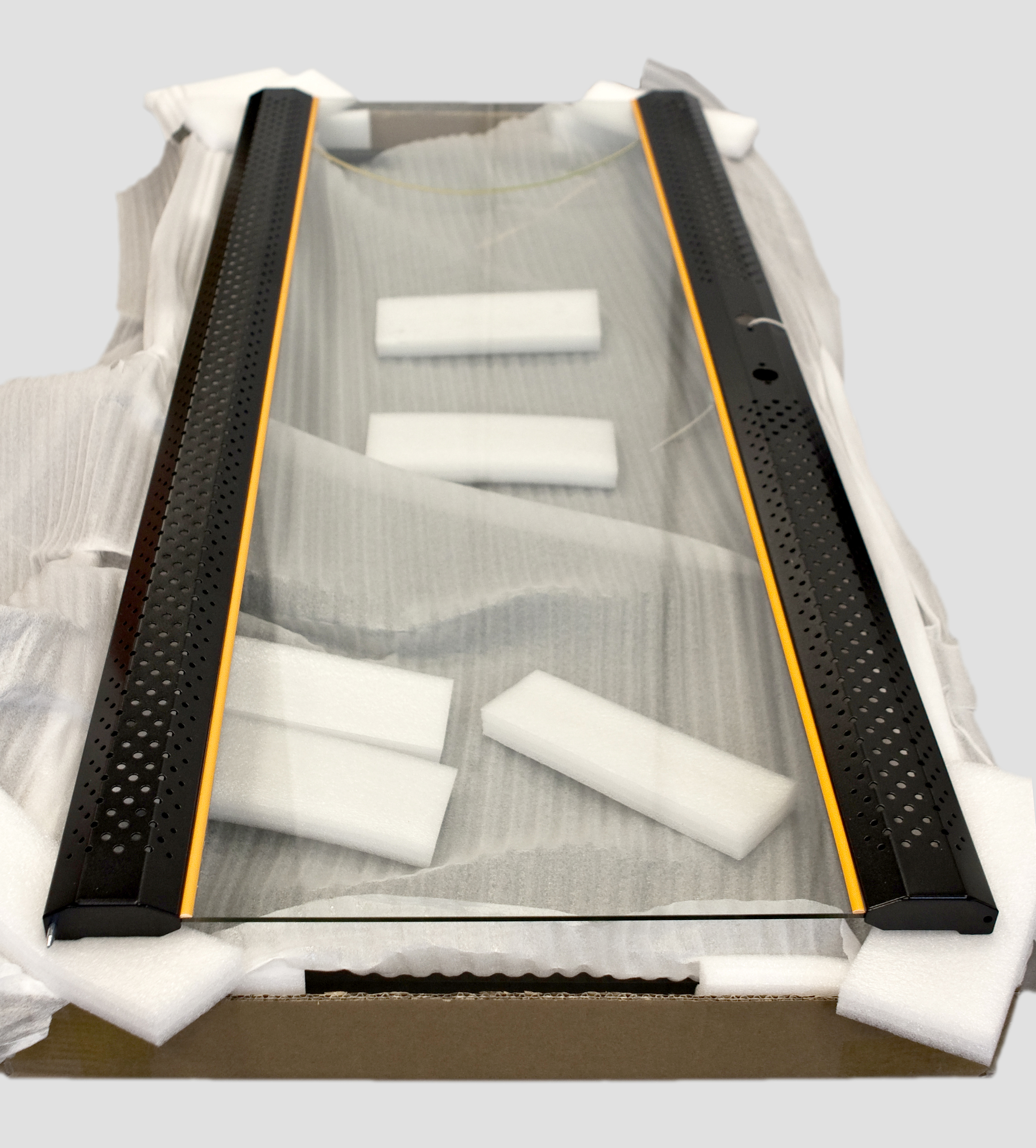

Коробка No 2 «Передняя и задняя двери»
Коробка No 3 «Каркас (передняя рама)»
Коробка No 4 «Каркас (задняя рама)»

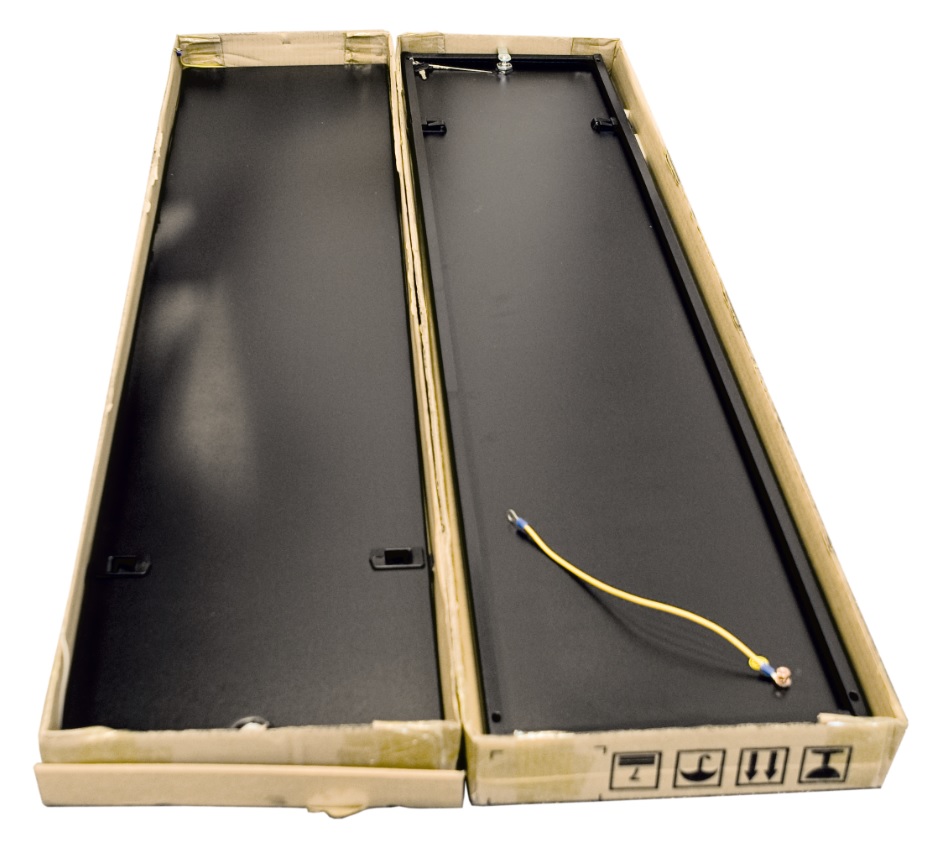

Коробка No 5 «Боковые панели»

После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки.

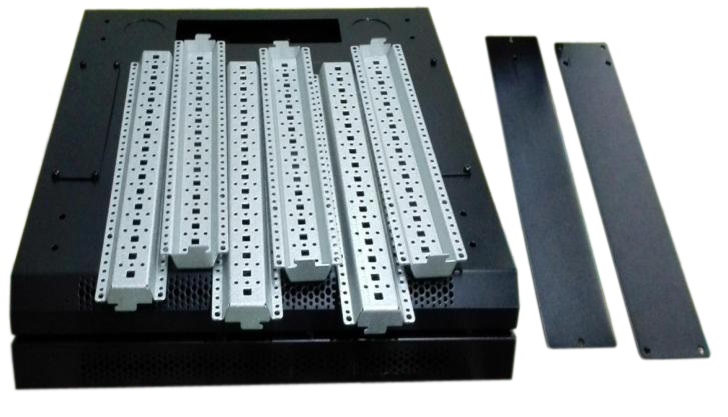

Верхняя и нижняя панели,аксессуары, крепеж
Верхняя и нижняя панели,аксессуары, крепеж
Передняя и задняя двери
Передняя и задняя двери

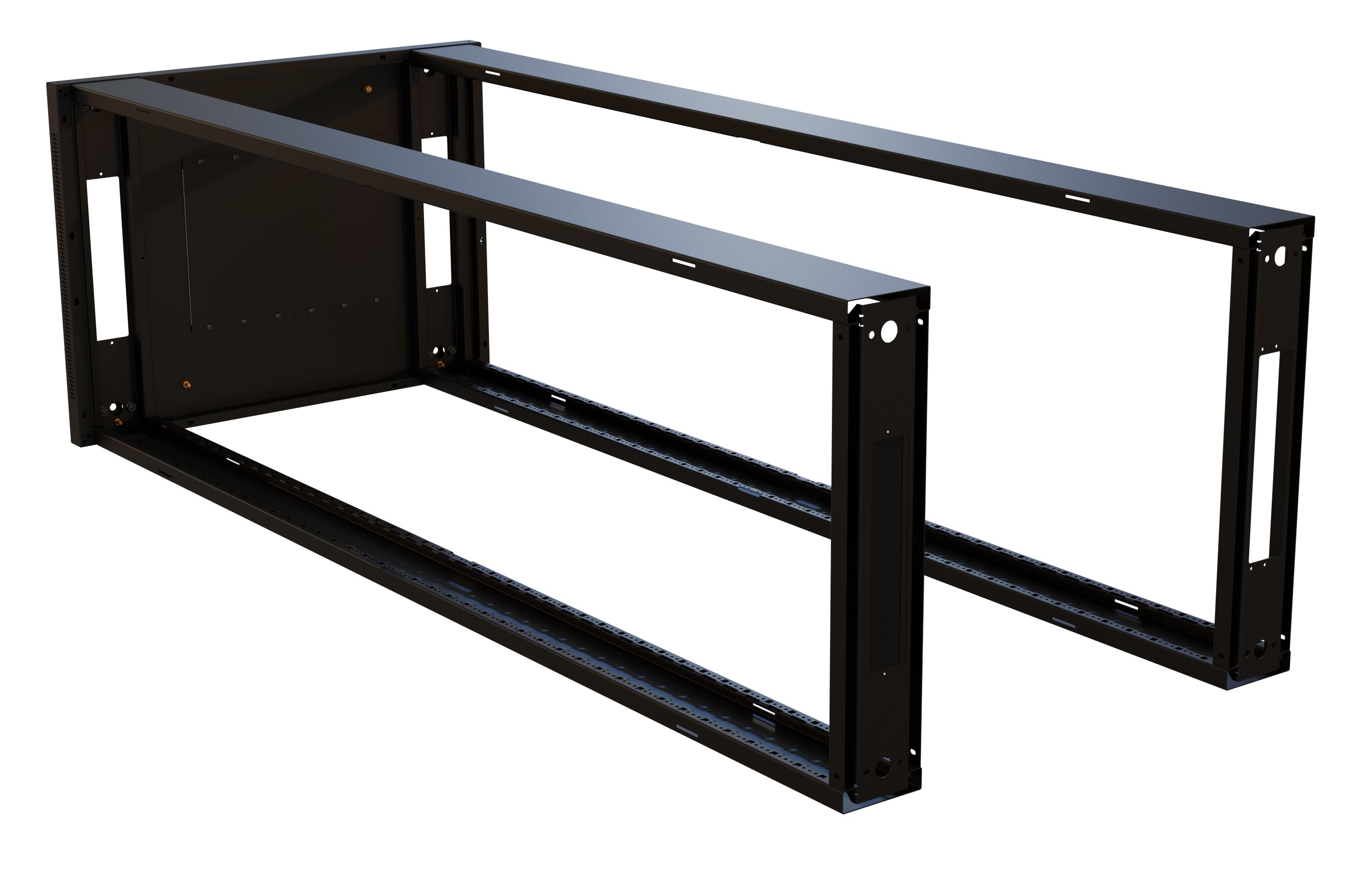

Каркас (передняя рама)
Каркас (передняя рама)
Каркас (задняя рама)
Каркас (задняя рама)
Боковые панели
Боковые панели
Вертикальные кабельные организаторы
Вертикальные кабельные организаторы
Шестигранный ключ
Шестигранный ключ (Hex/Torx)
1 шт.
Регулируемые опоры (ножки)
Регулируемые опоры (ножки)
4 шт.
Высокопрочные 2” ролики
Высокопрочные 2” ролики
4 шт.
Винт M8х12 + гайка фланцевая M8
Винт M8х12 + гайка фланцевая M8
16 шт.

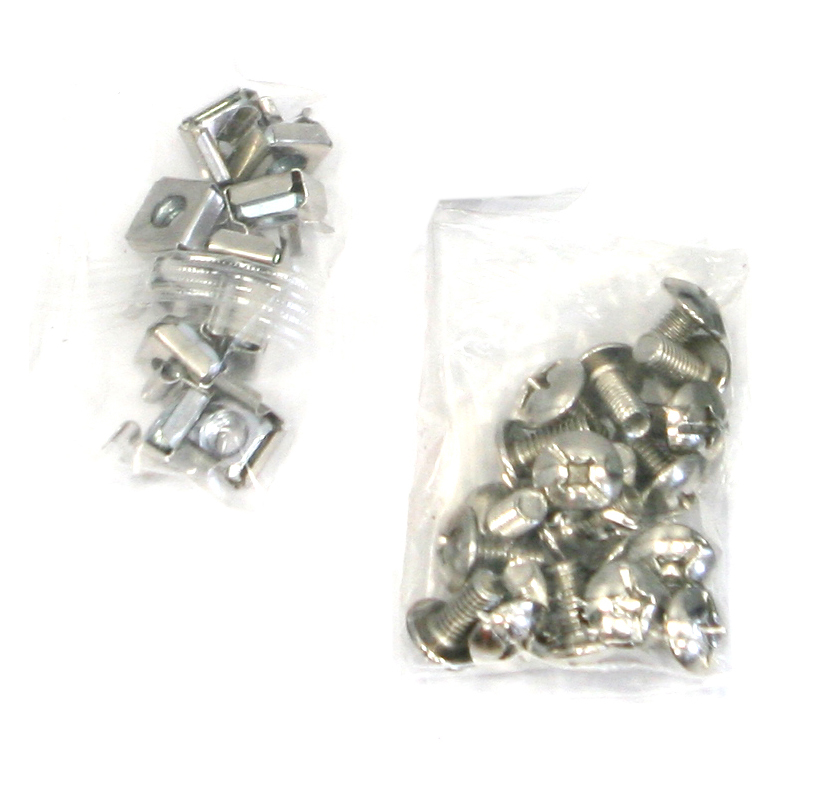

Винт М6х12 + закладная гайка М6
Винт М6х12 + закладная гайка М6
20-64 шт. (количество зависит от модели шкафа)
Гайка фланцевая М6
Гайка фланцевая М6
20-40 шт. (количество зависит от модели шкафа)

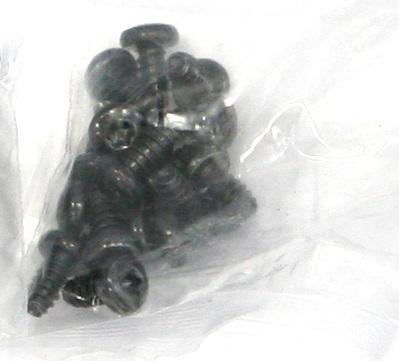

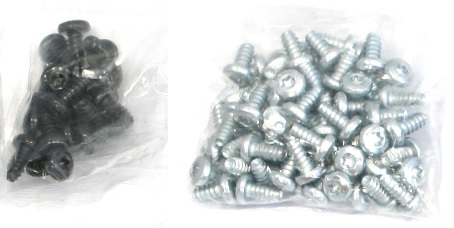

Винт самонарезающий ST5,5х10
Винт самонарезающий ST5,5х10
80-120 шт. (количество зависит от модели шкафа)

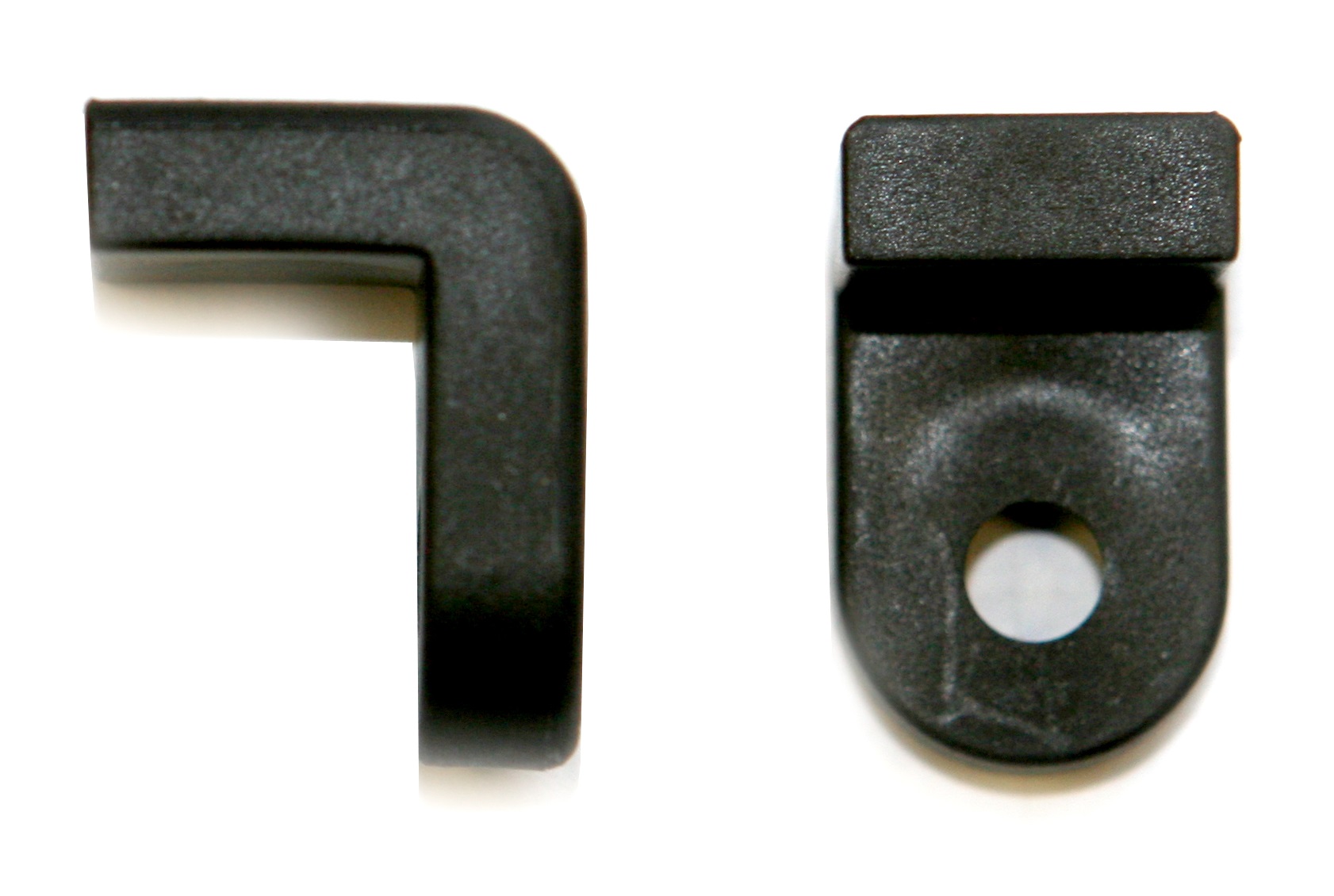

Уплотнители боковых панелей
Уплотнители боковых панелей
4 шт.

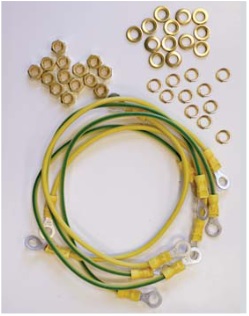

Комплект для крепления заземления
Комплект для крепления заземления
винты, гайки, шайбы

ШАГ 2

Сборка каркаса

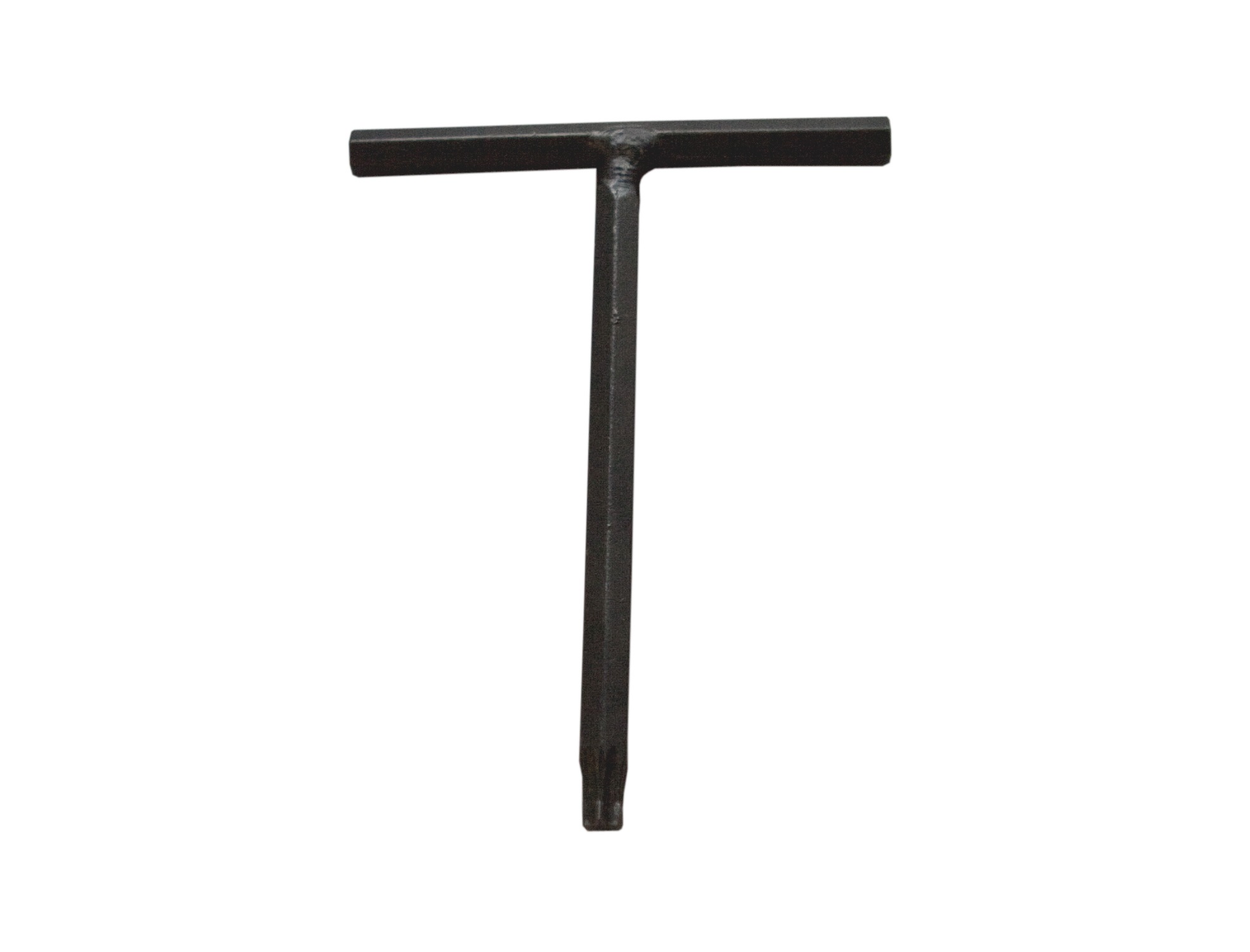

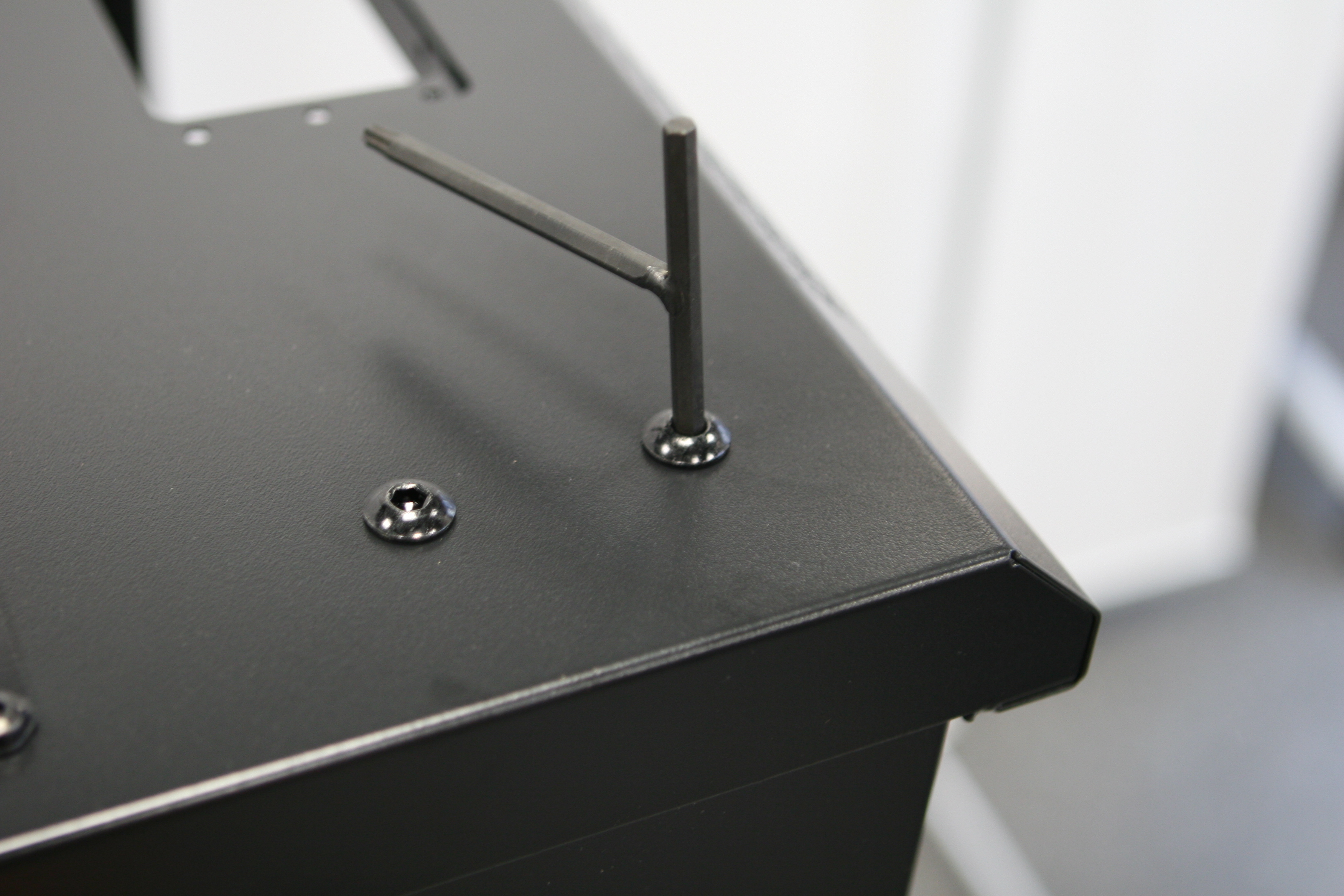

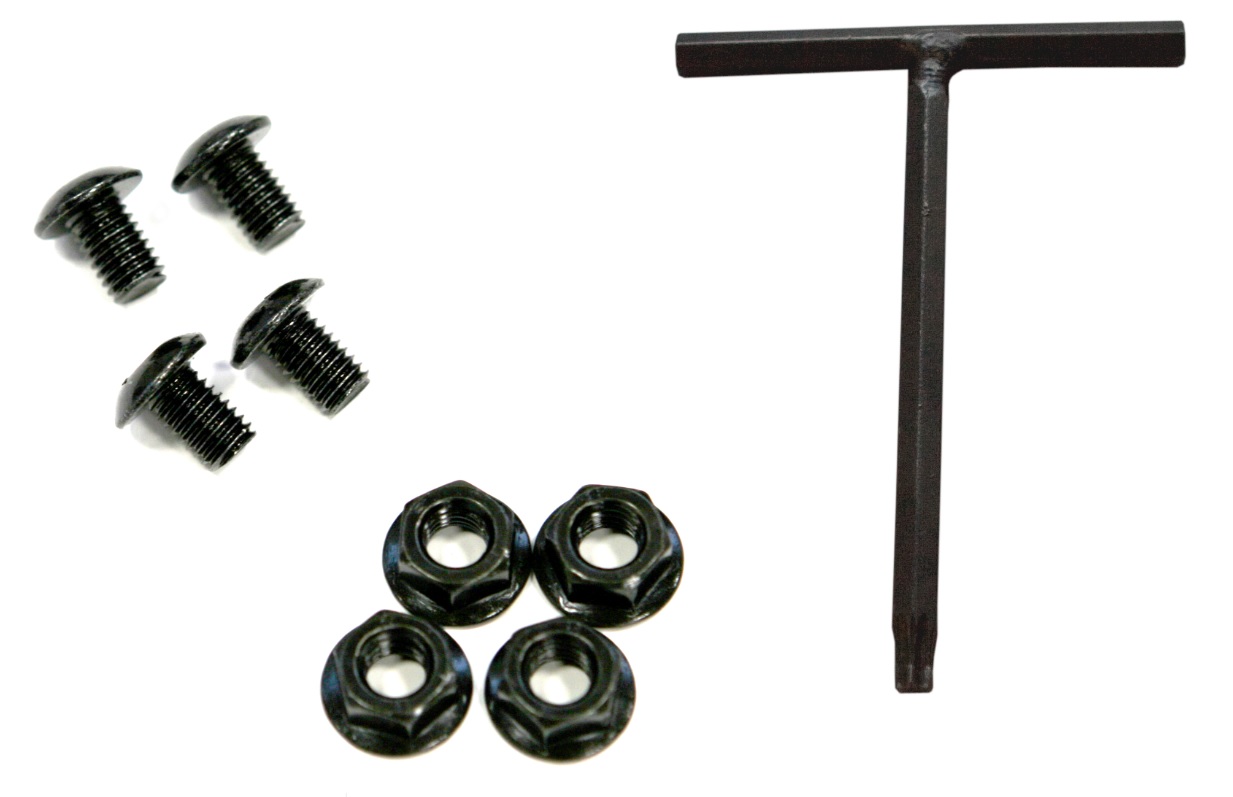

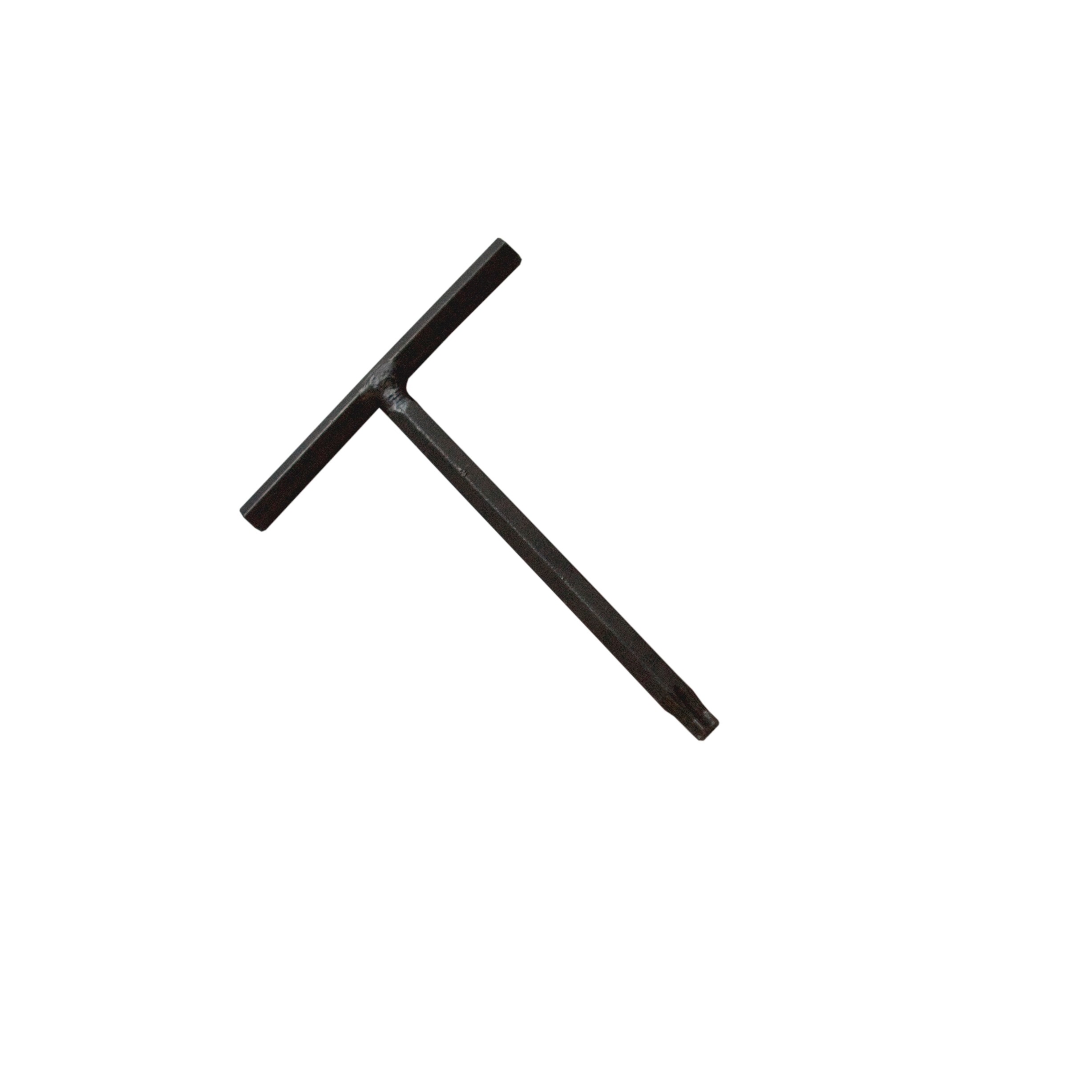

Для соединения компонентов используйте винты М8 с головкой с внутренним шестигранником No 6 и фланцевые гайки М8. Для затяжки винтов в комплекте поставки шкафа имеется специальный шестигранный ключ.

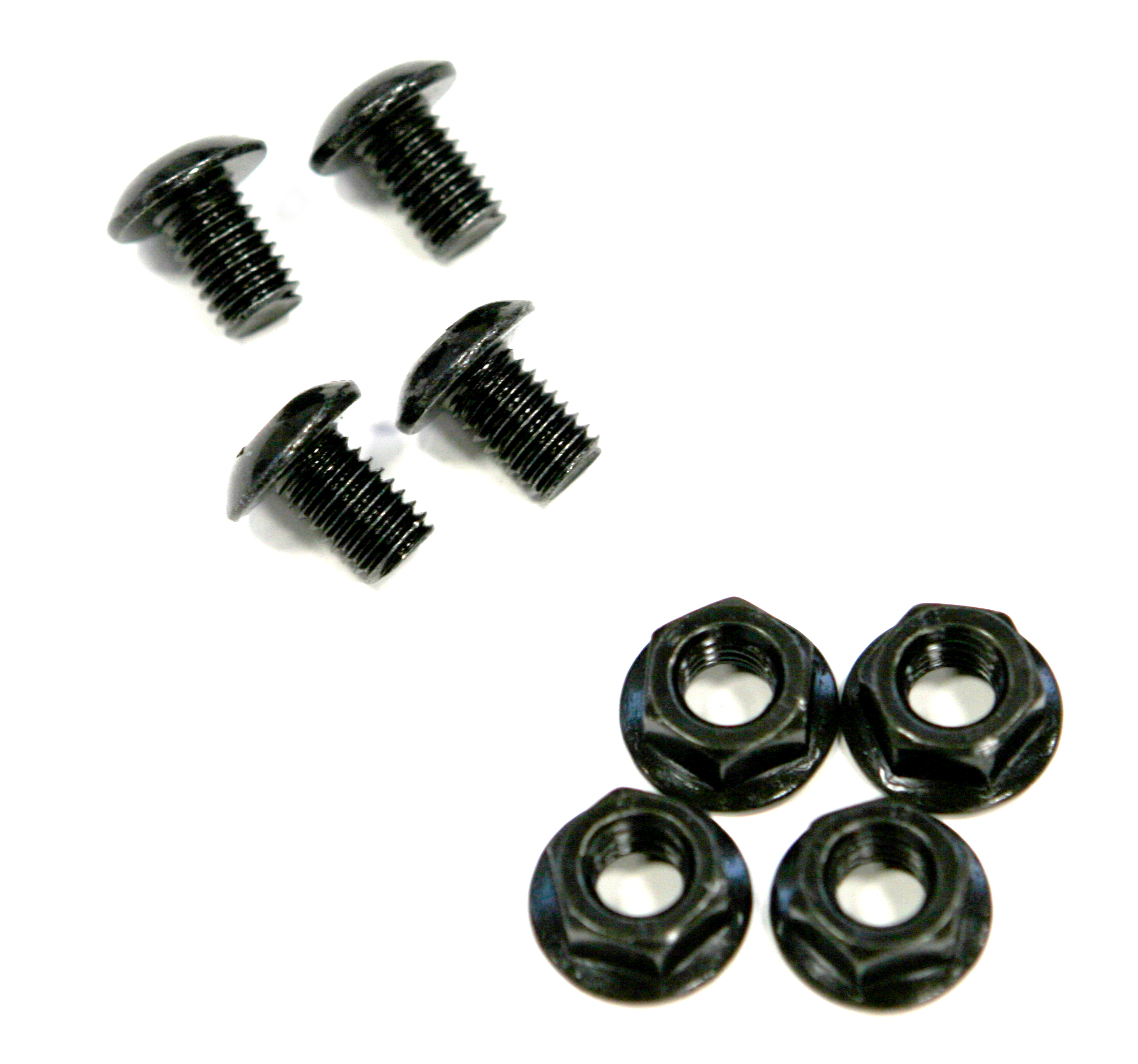

Винты М8 с головкой с внутренним шестигранником No 6 и фланцевые гайки М8
Панель шкафа (панель-пол)

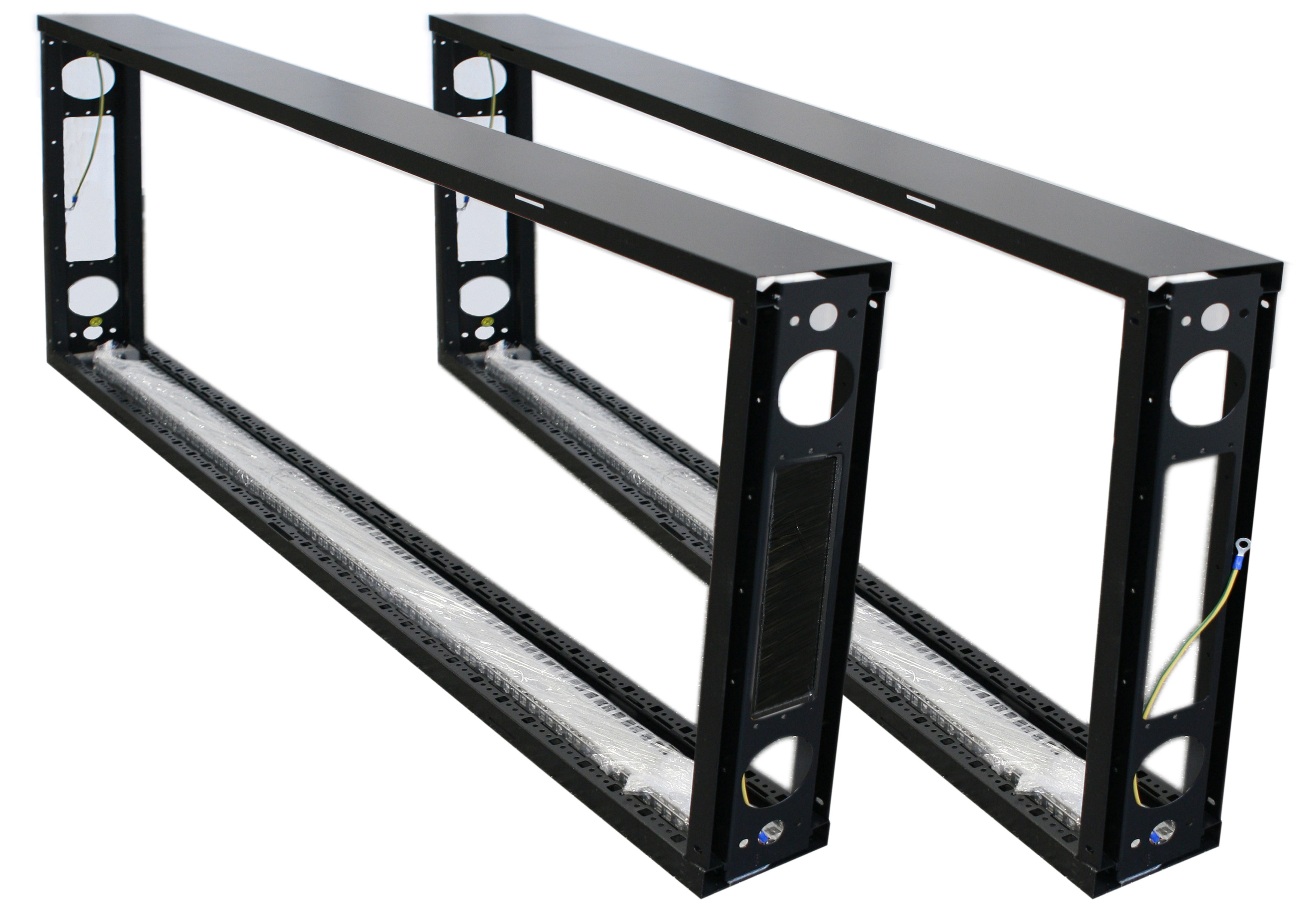

Вставьте переднюю и заднюю рамы каркаса в нижнюю панель шкафа (панель-пол) и затяните соединения при помощи 8 винтов М8 и фланцевых гаек.

Нижняя панель с рамами каркаса

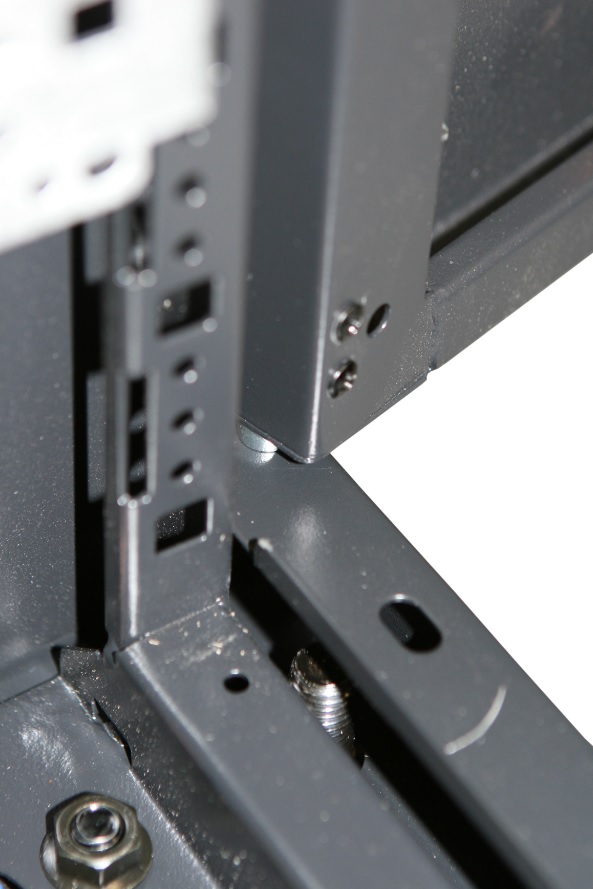

При соединении нижней панели с рамами каркаса вначале вставьте винт М8 в отверстие, которое размещено ближе к центру шкафа; затяните винт гайкой М8. Затем установите следующий винт в отверстие, которое ближе к краю шкафа; затяните гайку.

Щеточный кабельный ввод
Щеточный кабельный ввод

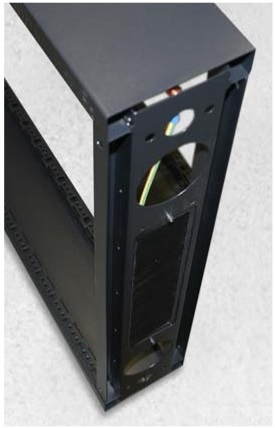

Щеточный кабельный ввод поставляется уже прикрученным к одной из рам каркаса. Его положение можно выбрать на этапе сборки каркаса. Для этого поверните соответствующую раму в нужном вам направлении, чтобы щеточный ввод был размещен вверху или внизу шкафа. В дальнейшем, при необходимости, щеточный ввод можно будет переустановить в другое подходящее штатное место.

Верхняя панель шкафа

Таким же образом зафиксируйте к рамам каркаса верхнюю панель шкафа (панель-потолок).

Винты М8

При соединении верхней панели с рамами каркаса вначале вставляйте винты М8 в отверстия, размещенные ближе к центру шкафа. Каждый винт затягивайте гайкой М8. Затем устанавливайте винты в отверстия, которые ближе к краю шкафа.

Верхней панель

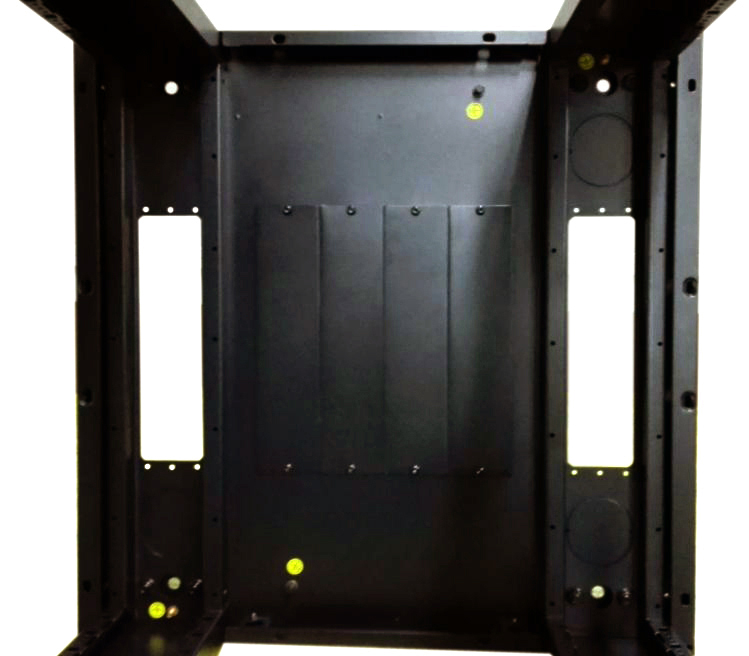

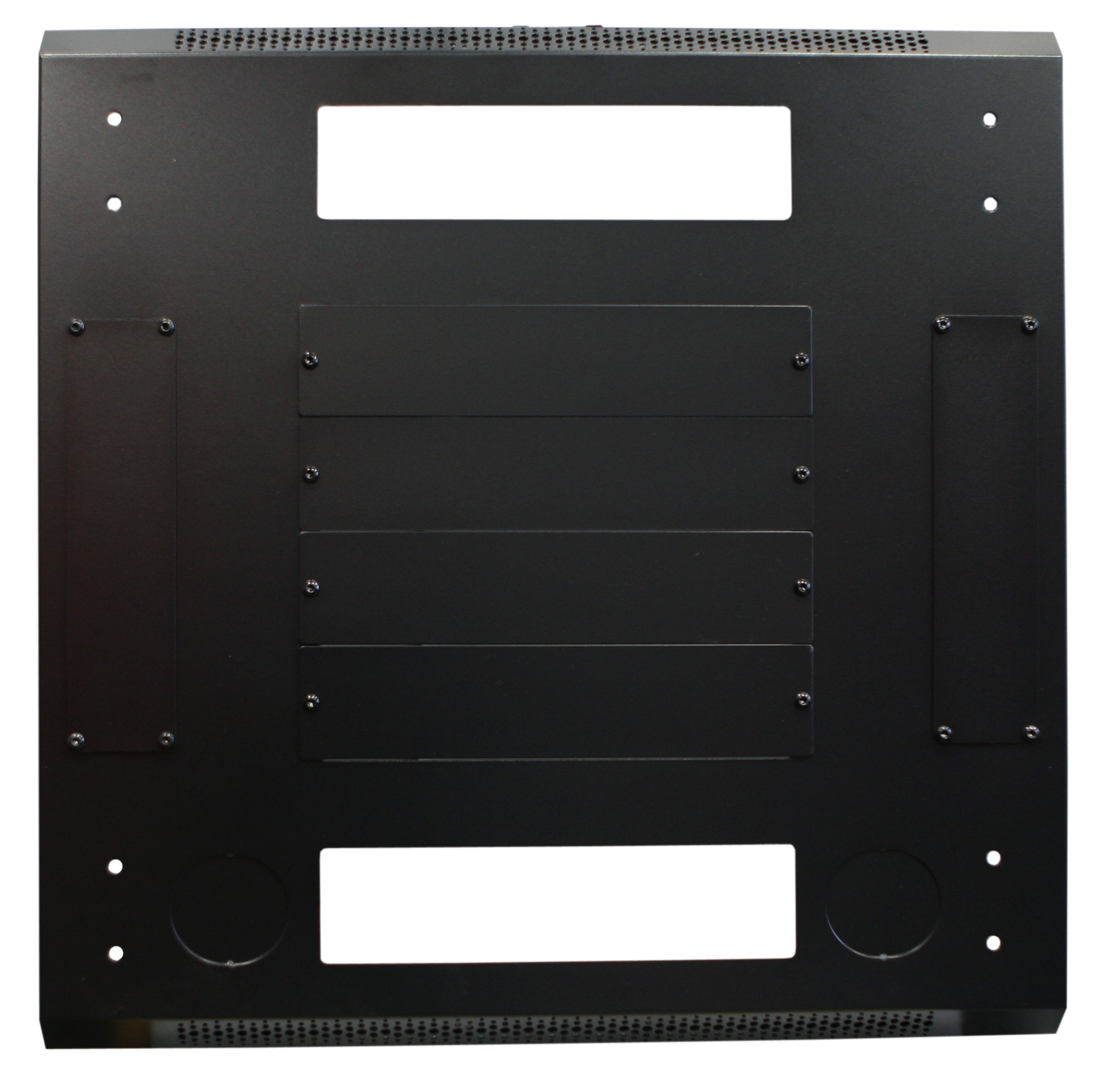

Закройте свободные отверстия кабельных вводов в верхней панели фальшпанелями.

Нижняя панель

Таким же образом закройте отверстия кабельных вводов в нижней панели.

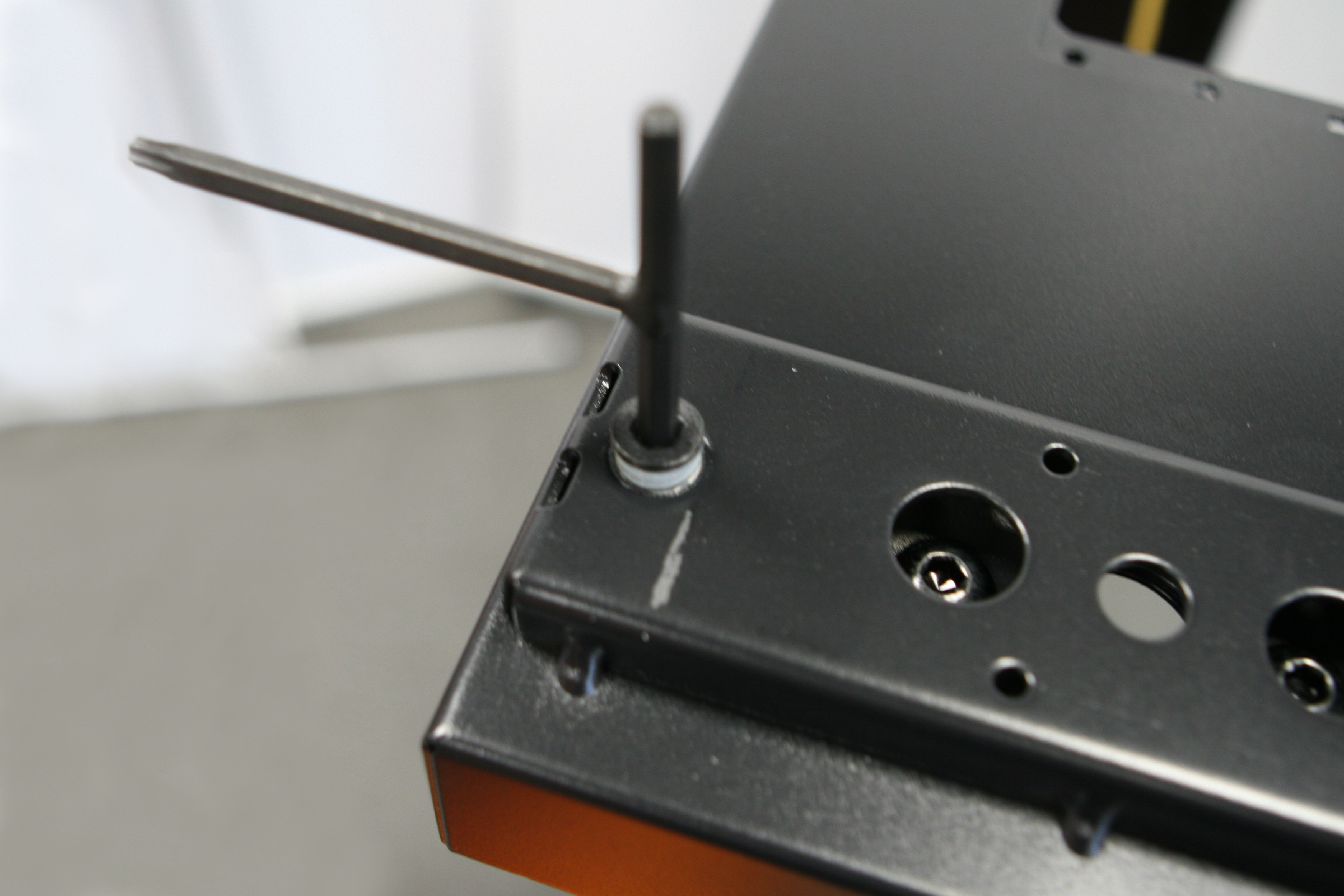

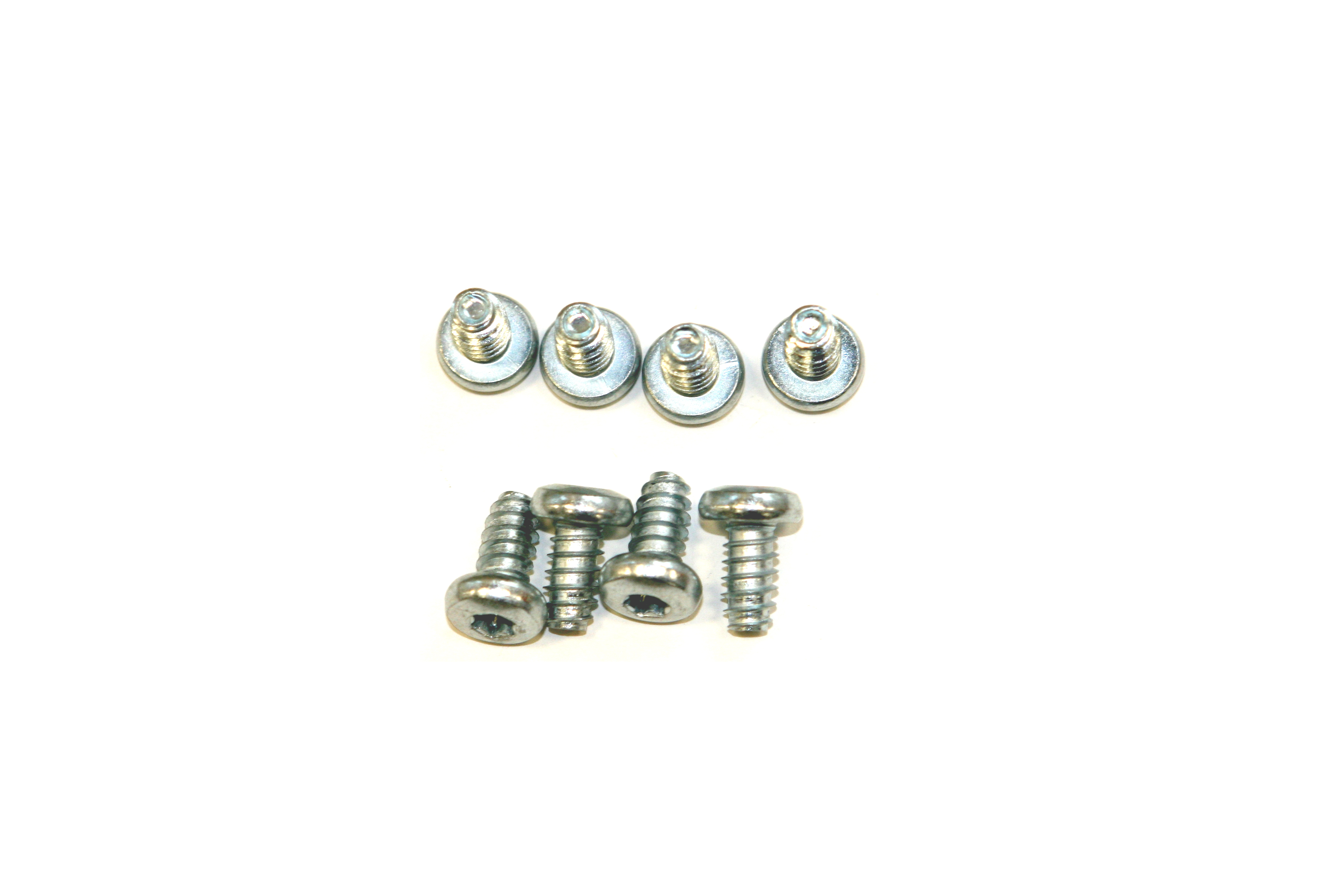

Для прикручивания фальшпанелей используйте самонарезающие винты ST5,5х10 с головкой с внутренней шестиконечной звездой Torx T20 и шестигранный ключ с соответствующим наконечником.

ШАГ 3

Установка роликов и регулируемых ножек

Ролики
Ролики

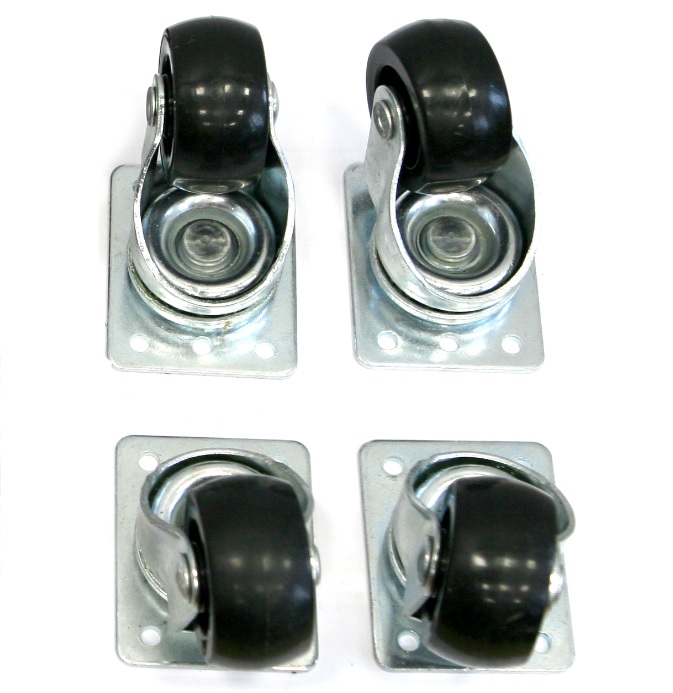

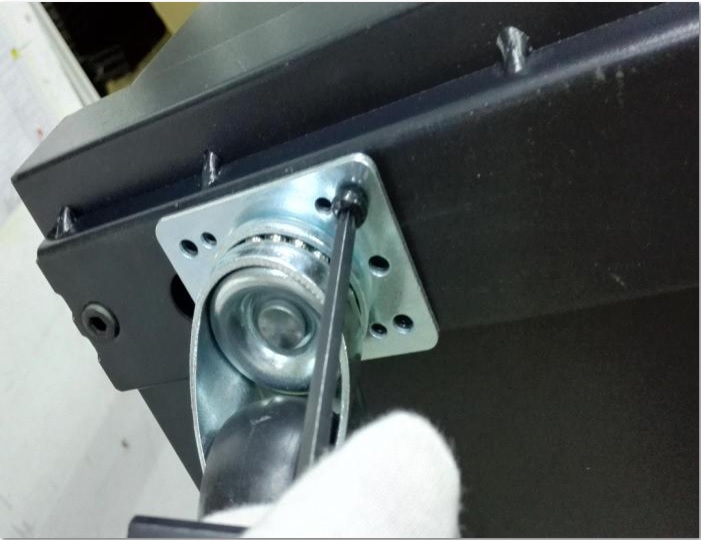

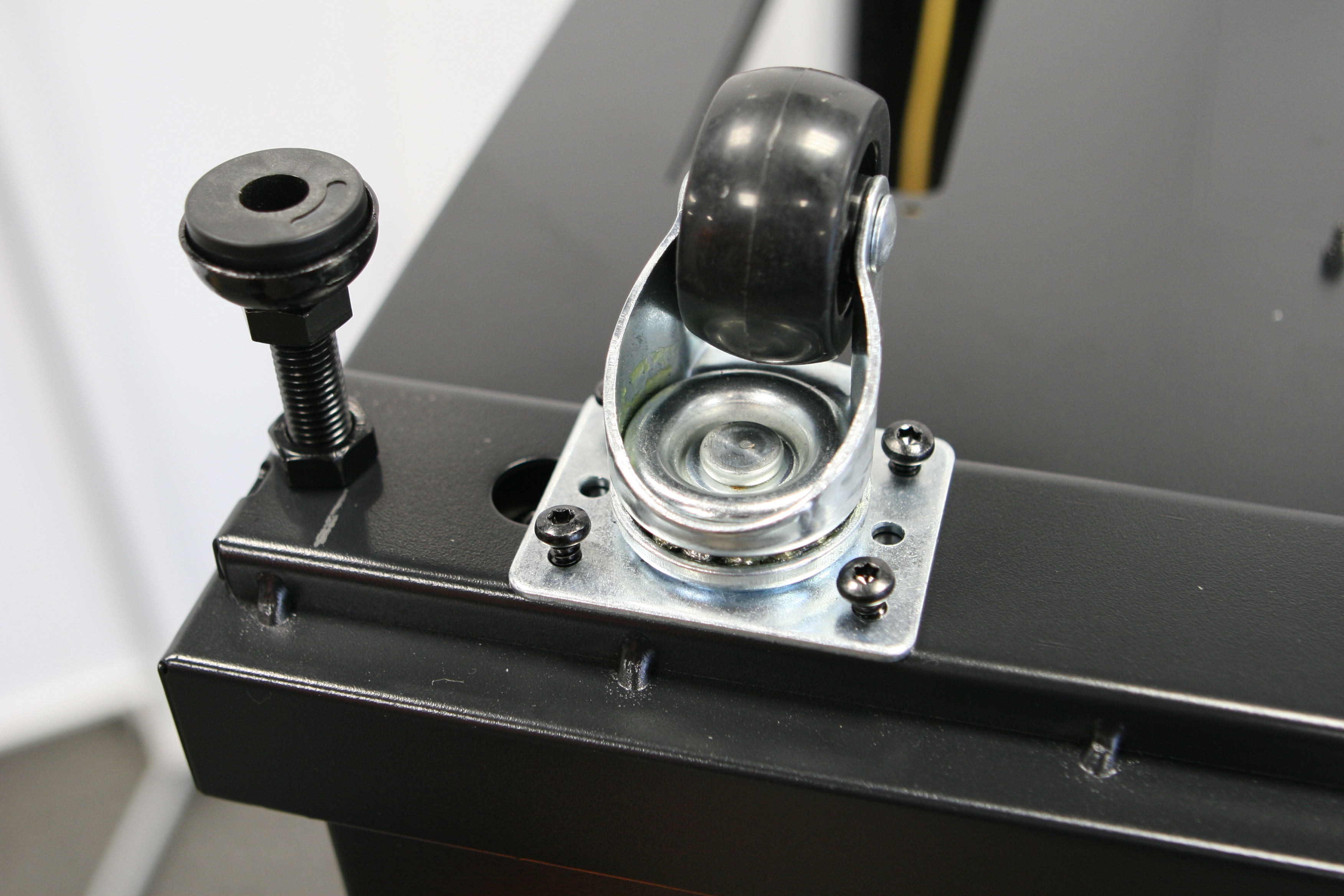

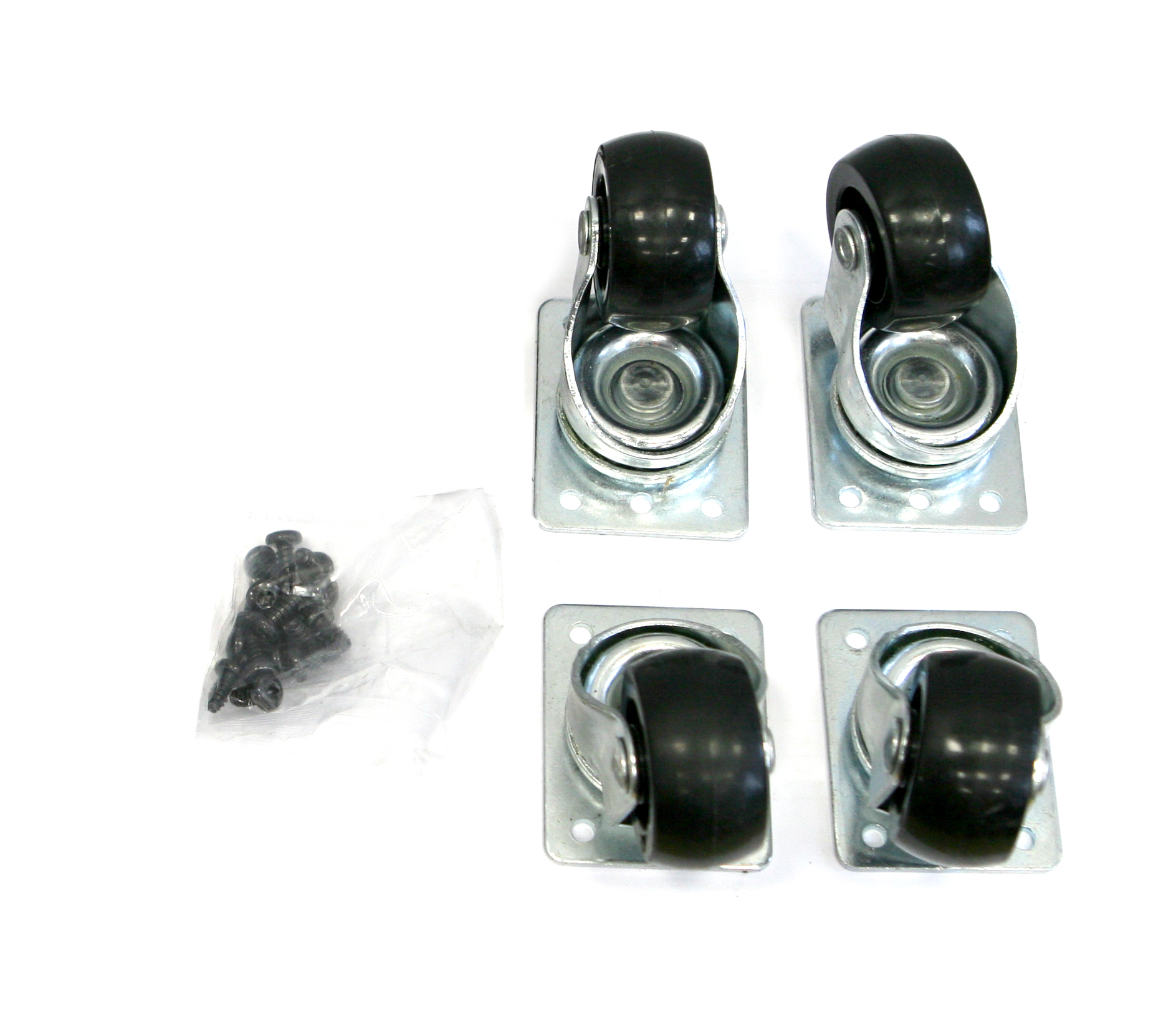

При помощи 16 самонарезающих винтов ST5,5х10 с головкой с внутренней шестиконечной звездой закрепите 4 высокопрочных 2” ролика к нижней панели шкафа. Для затяжки соединений используйте входящий в комплект шестигранный ключ.

Защитные заглушки

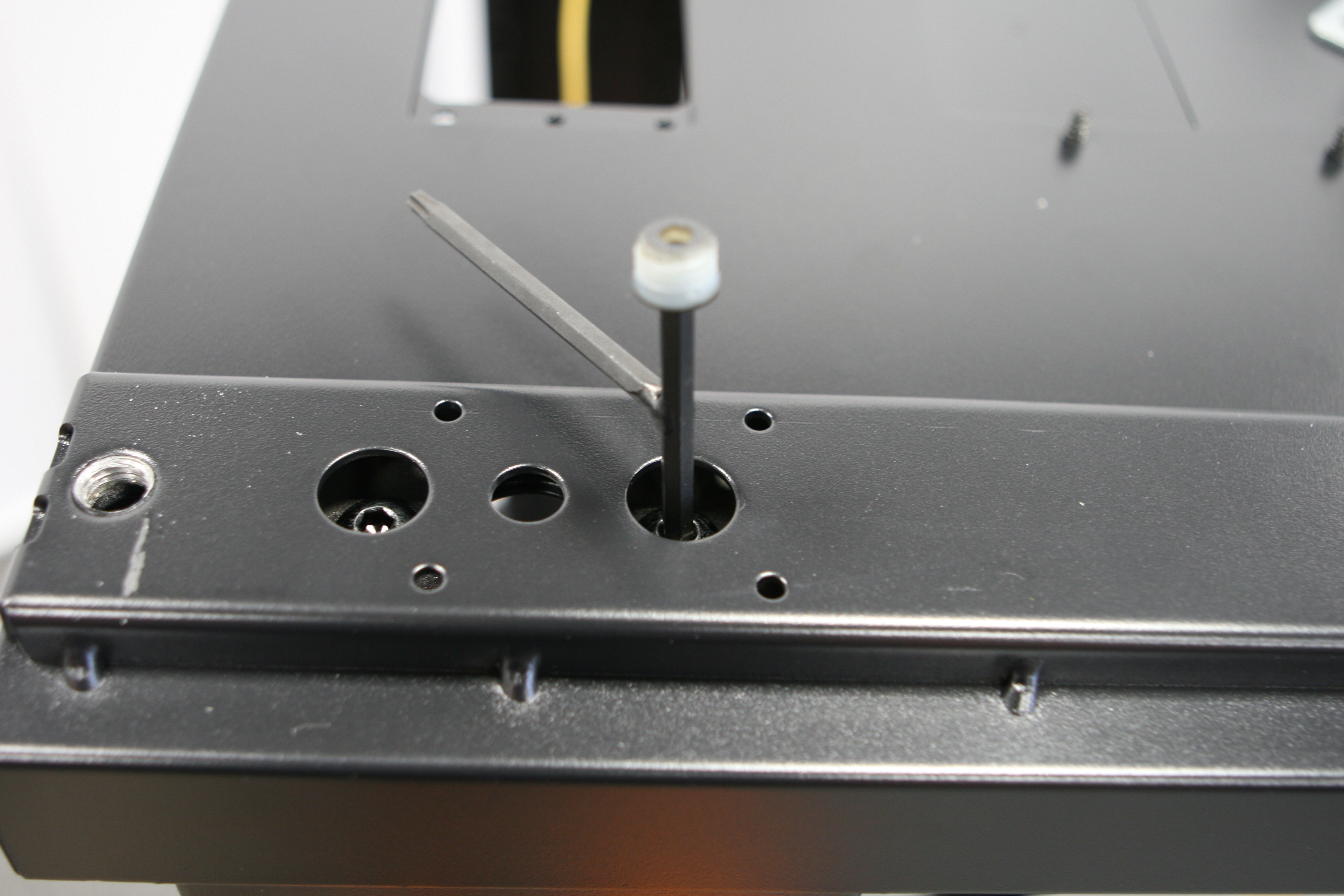

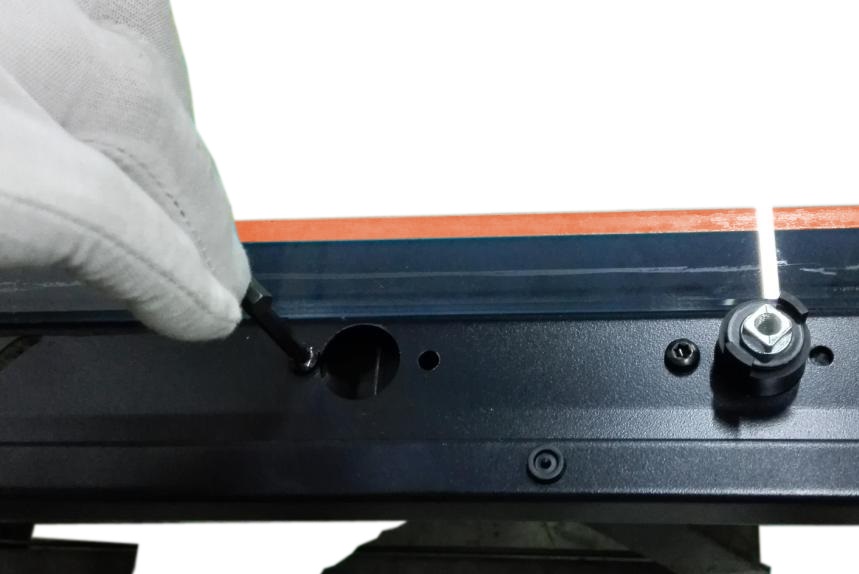

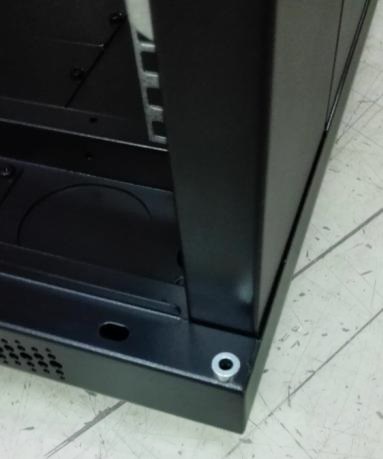

Для установки регулируемых опор (ножек) вначале выкрутите защитные заглушки из 4 отверстий в нижней части шкафа.

Регулируемые ножки

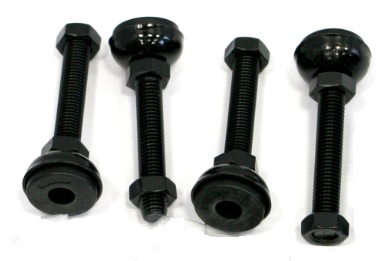

Вкрутите в соответствующие отверстия 4 регулируемые ножки. Убедитесь в надежной фиксации соединений гайками.

ШАГ 4

Установка горизонтальных монтажных профилей

Самонарезающие винты

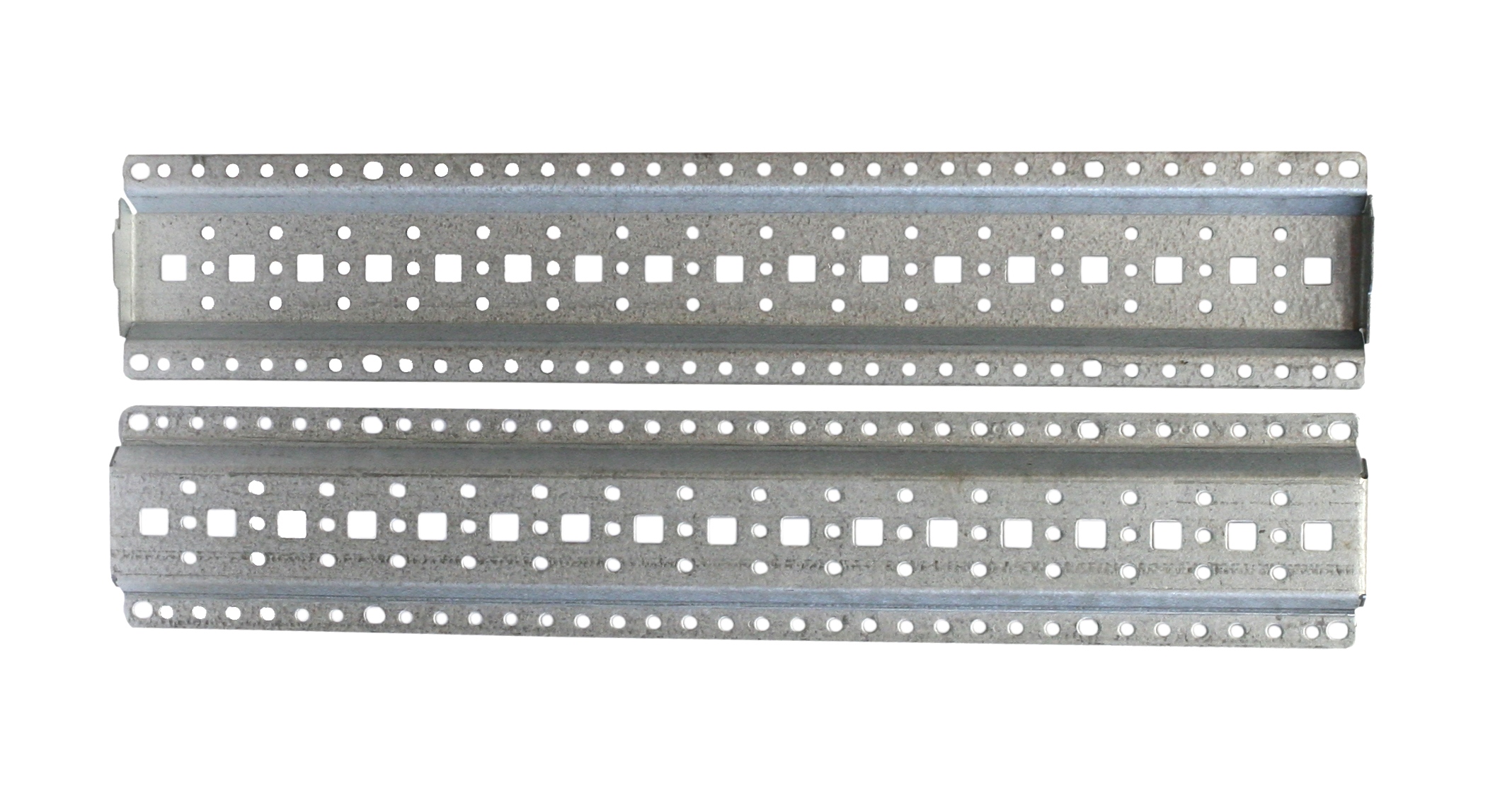

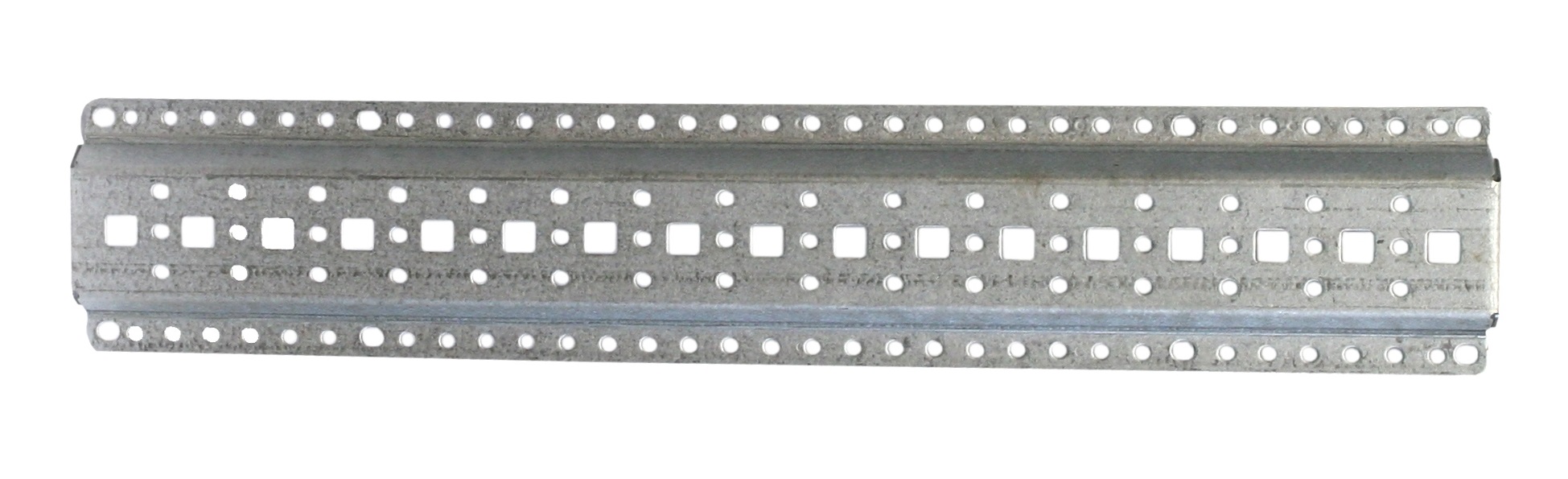

Горизонтальный монтажный профиль
Шестигранный ключ

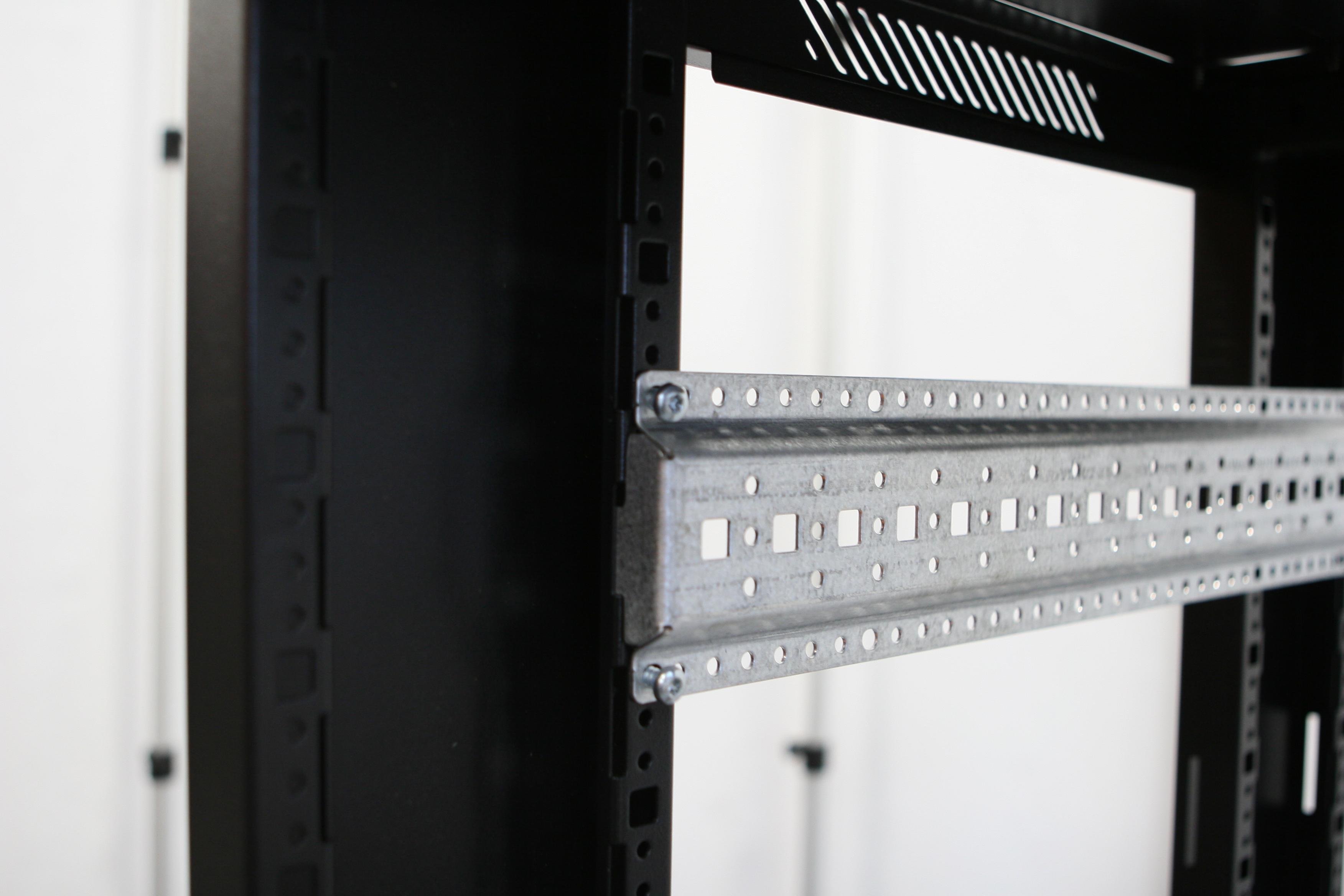

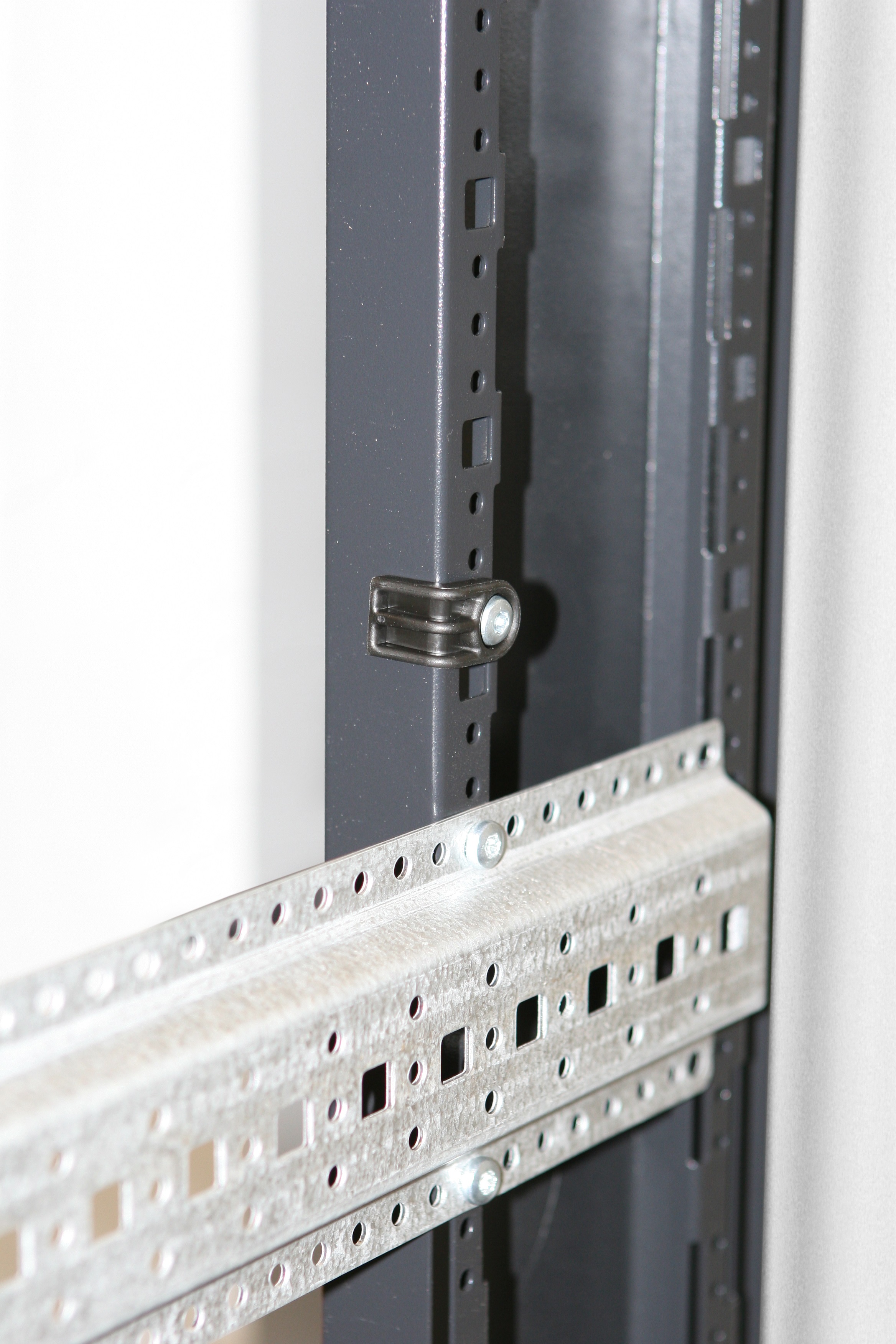

Для фиксации горизонтальных монтажных профилей к каркасу используются самонарезающие винты ST5,5х10.

Для затяжки соединений используйте входящий в комплект шестигранный ключ с наконечником с шестиконечной звездой.

V-образная прорезь
V-образная прорезь

Обратите внимание, что V-образная прорезь на горизонтальном монтажном профиле должна быть направлена в сторону нижней панели.

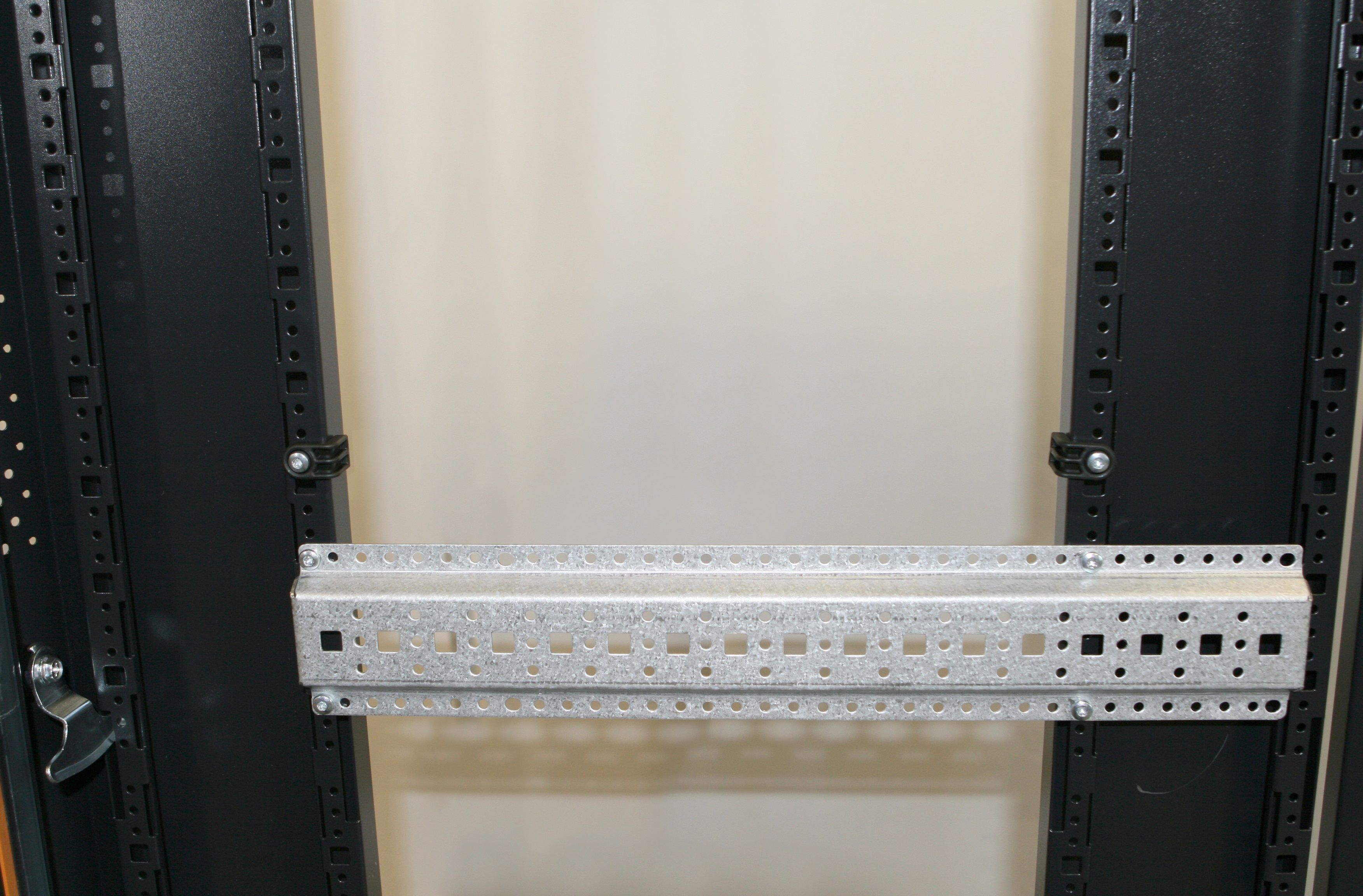

Горизонтальный монтажный профиль

Каждый горизонтальный монтажный профиль фиксируется к каркасу 4-мя винтами.

ШАГ 5

Установка 19” монтажных профилей

Ширина 600 мм

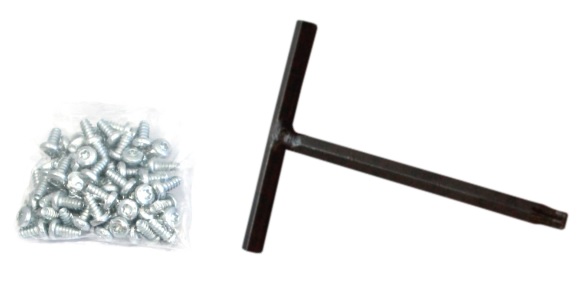

Виты и ключ

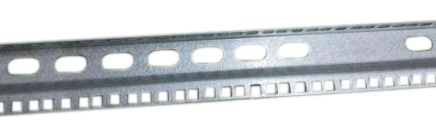

19-дюймовые монтажные профили
19-дюймовые монтажные профили

В шкафах шириной 600 мм – 19-дюймовые монтажные профили фиксируются непосредственно к горизонтальным монтажным профилям самонарезающими винтами ST5,5х10.

Ширина 800 мм

Крепеж монтажных профилей

В шкафах шириной 800 мм для установки 19-дюймовых монтажных профилей применяют такие вспомогательные компоненты, как крепления для 19” монтажных профилей.

Крепления для 19” монтажных профилей
Монтажный профиль
Крепления для 19” монтажных профилей

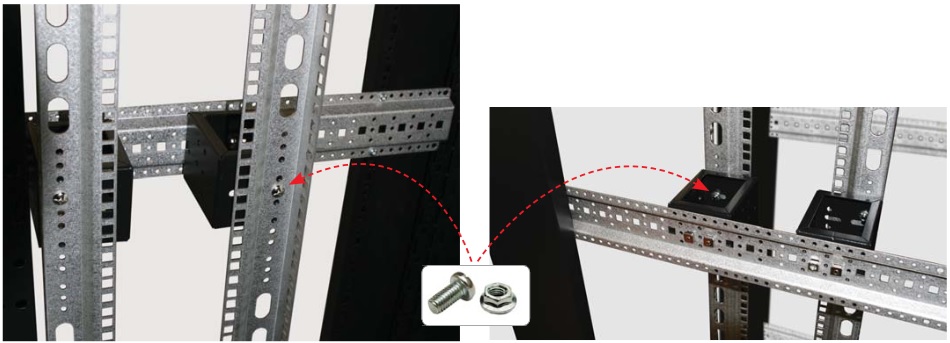

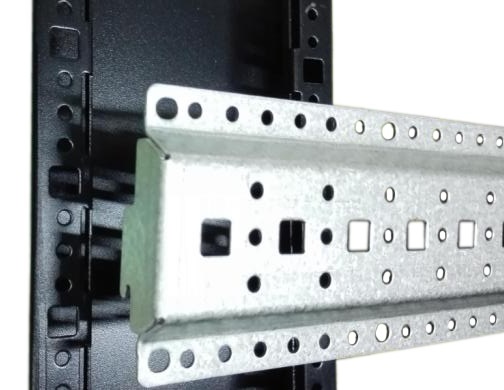

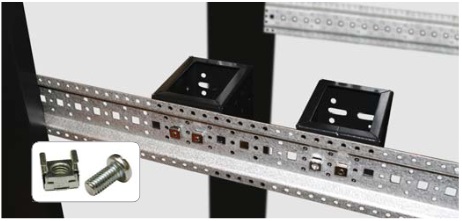

Крепления для 19” монтажных профилей1 фиксируются к горизонтальным монтажным профилям при помощи винтов М6 в комплекте с закладными гайками.
————————————
1)В шкафах шириной 600 мм компонент не используется

Фиксация 19” монтажных профилей

Фиксация 19” монтажных профилей в шкафах шириной 800 мм производится винтами M6 и фланцевыми гайками.

Вертикальный кабельный организатор
Винты ST5,5х10
Фиксация в 2 боковых отверстия
Боковые отверстия

Вертикальные кабельные организаторы 1 фиксируются винтами ST5,5х10 в 2 боковых отверстия в крепленияхдля 19” монтажных профилей 1.
————————————
1)В шкафах шириной 600 мм компонент не используется

Вертикальные кабельные организаторы
Кабельный канал
Каркас шкафа 600 мм

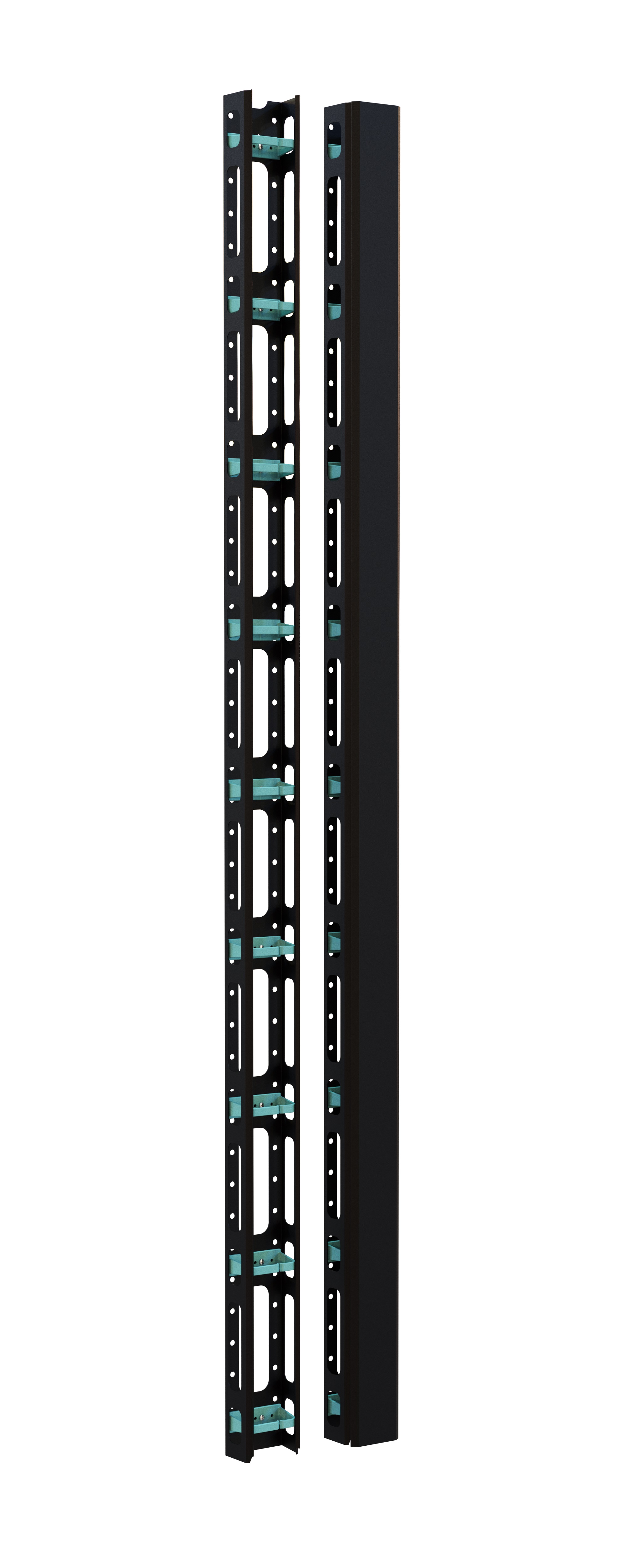

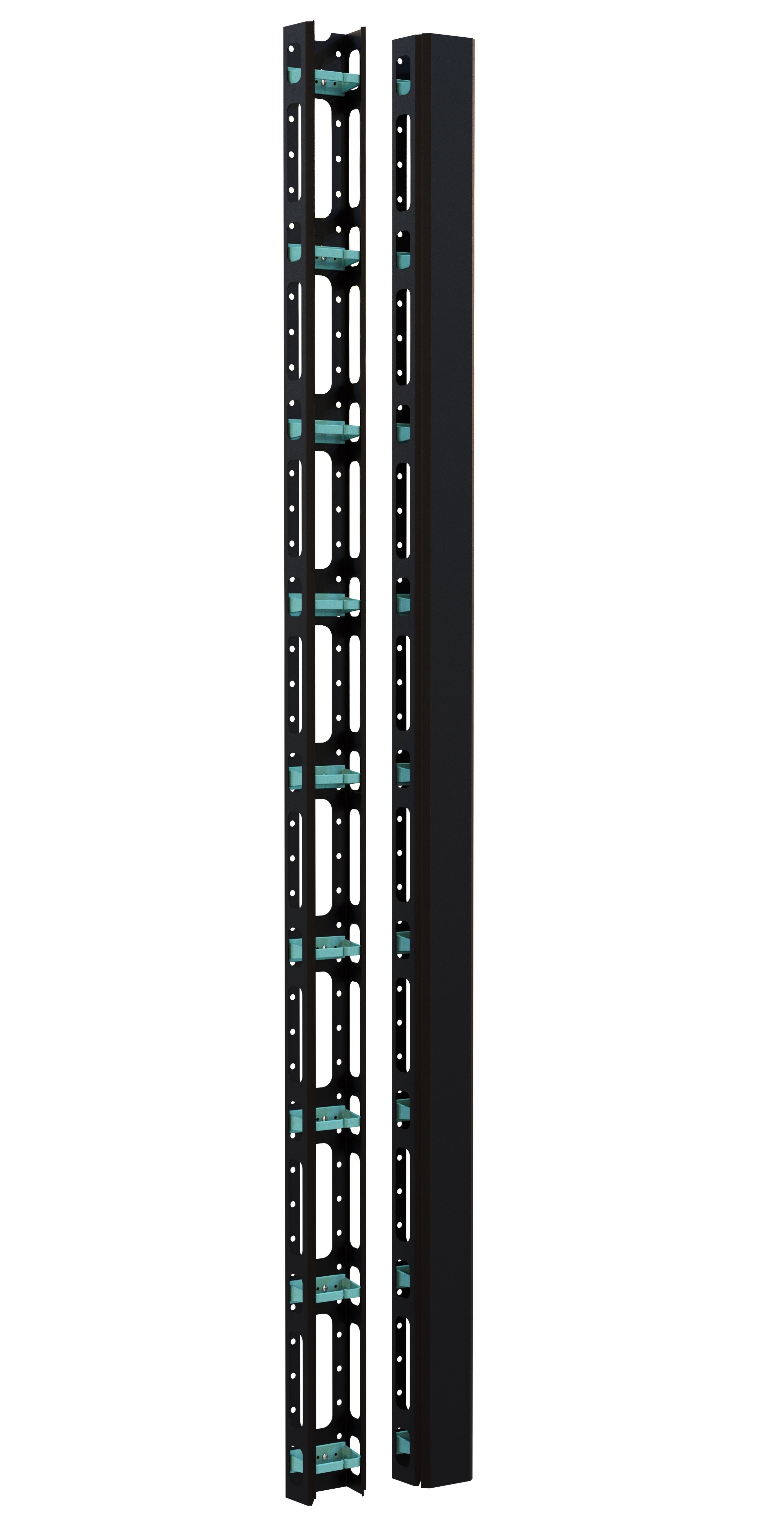

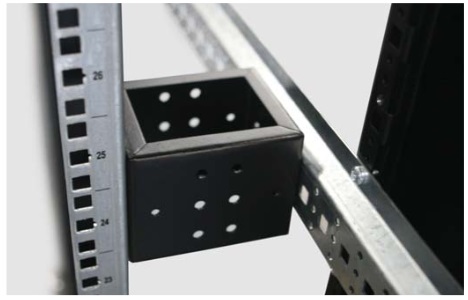

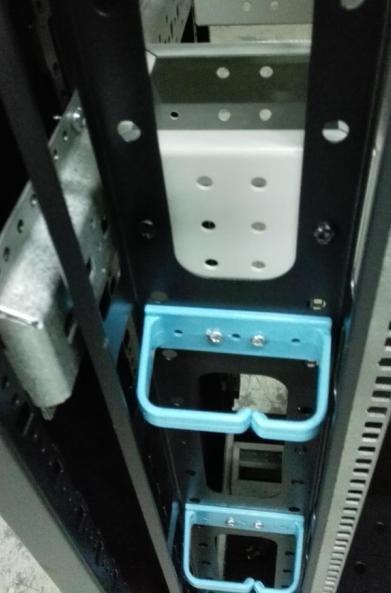

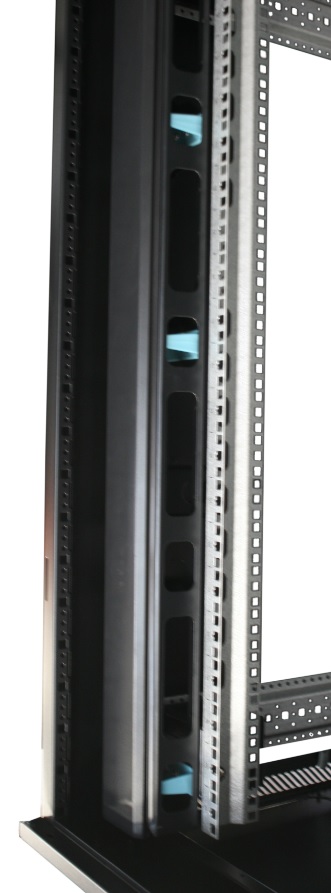

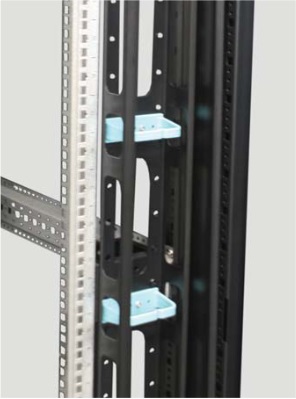

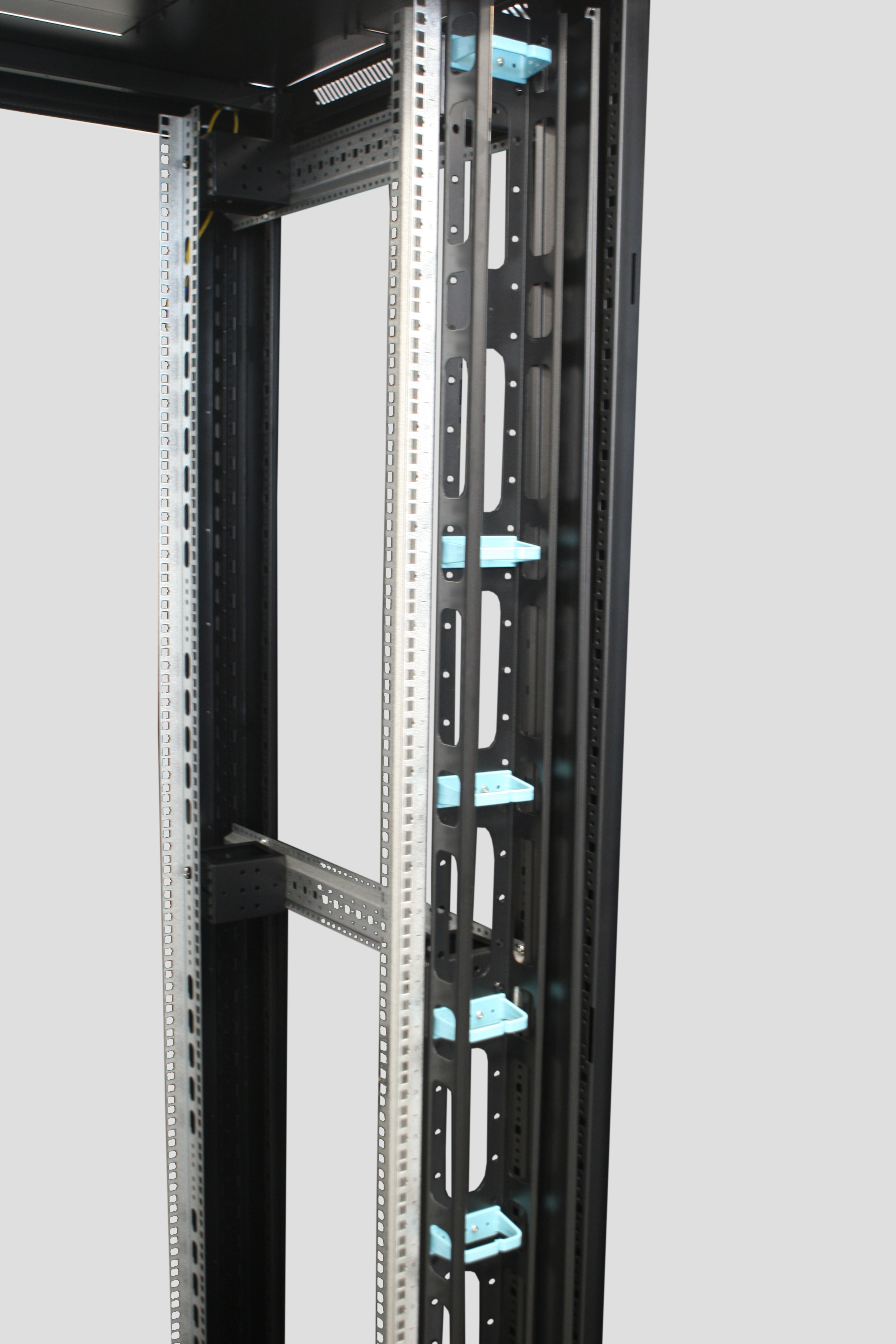

Вертикальные кабельные организаторы 1 в шкафах шириной 800 мм можно устанавливать как спереди, так и сзади шкафа. Кабельный канал закрывается крышкой. Организационные кольца (на фотографии – изделия голубого цвета), помимо имеющихся в комплекте, при необходимости можно приобретать отдельно.

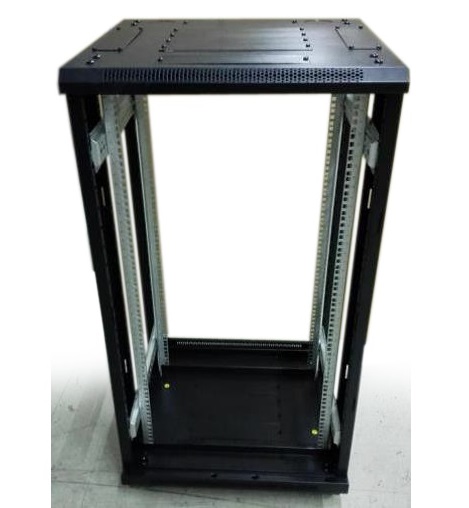

Собранный каркас шкафа шириной 600 мм с установленными горизонтальными и 19” монтажными профилями.

ШАГ 6

Установка передней и задней двери

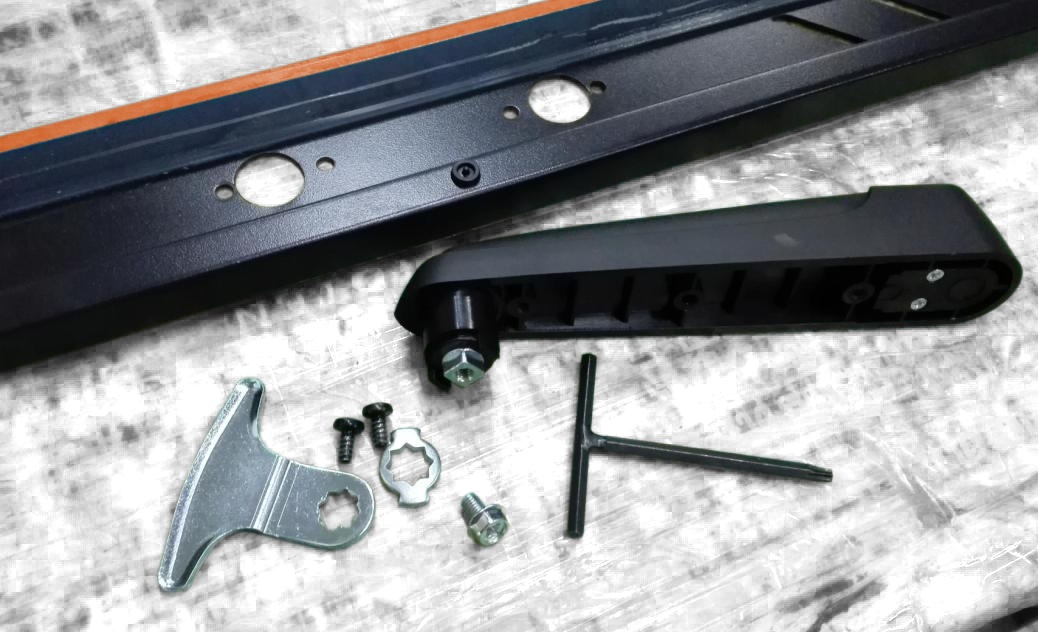

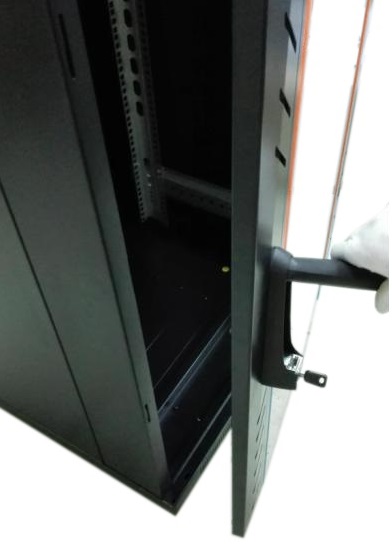

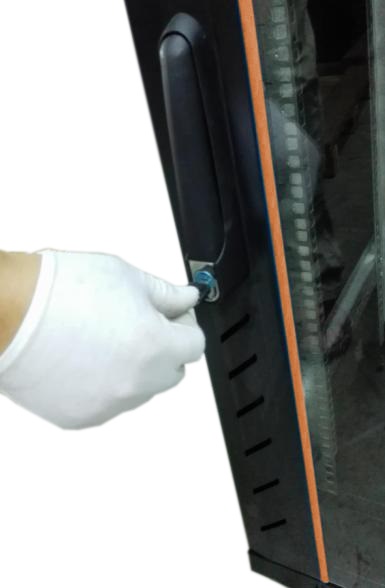

Установите рукоятку с замком двери и зафиксируйте ее самонарезающими винтами ST5,5х10.
Для затяжки соединений используйте шестигранный ключ с соответствующим наконечником.

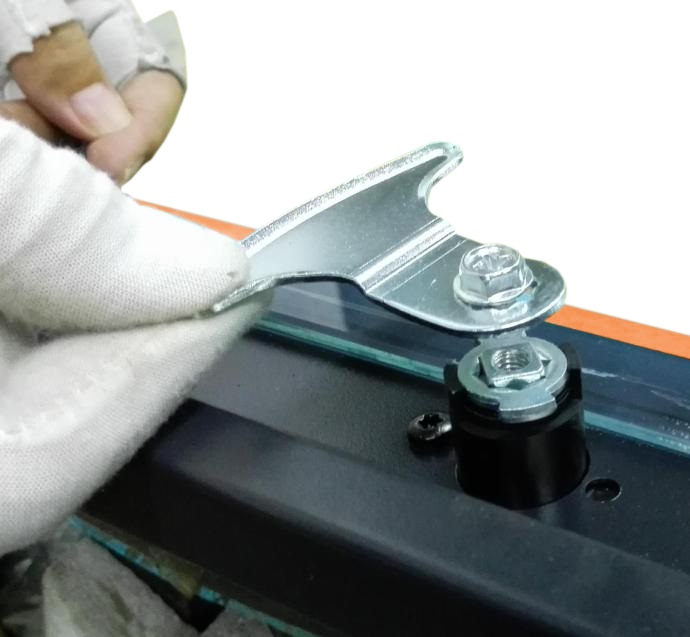

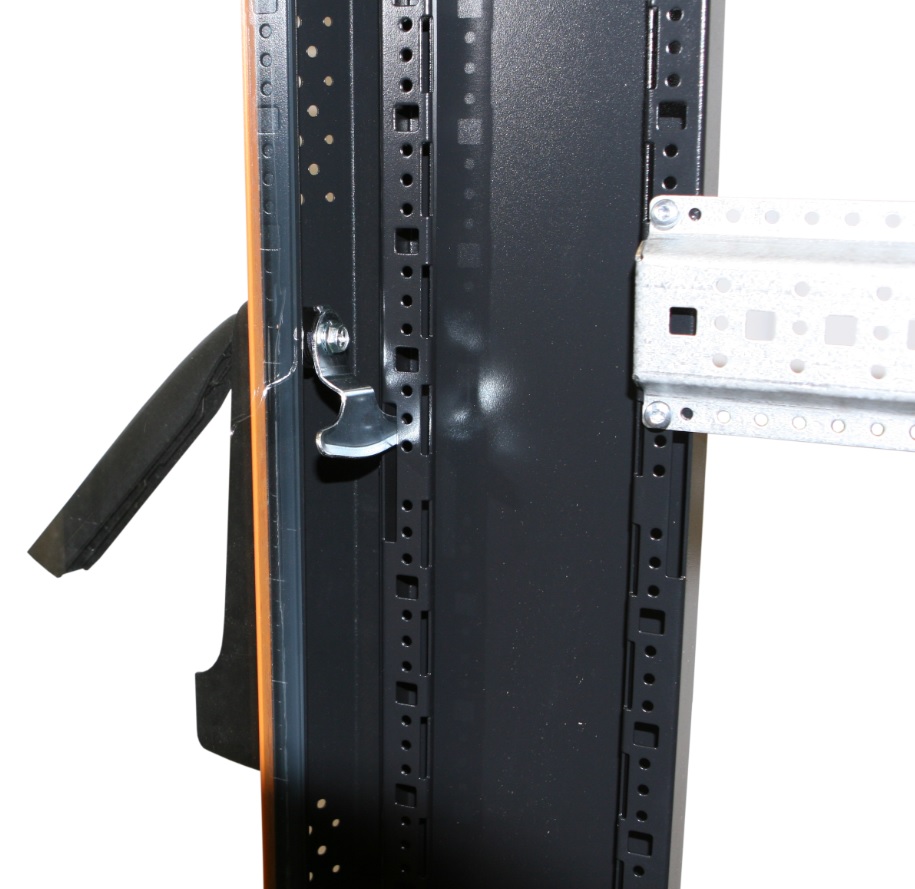

Установите и зафиксируйте поворотный язычок замка. Его сегментную часть ориентируйте при этом по направлению вниз шкафа.

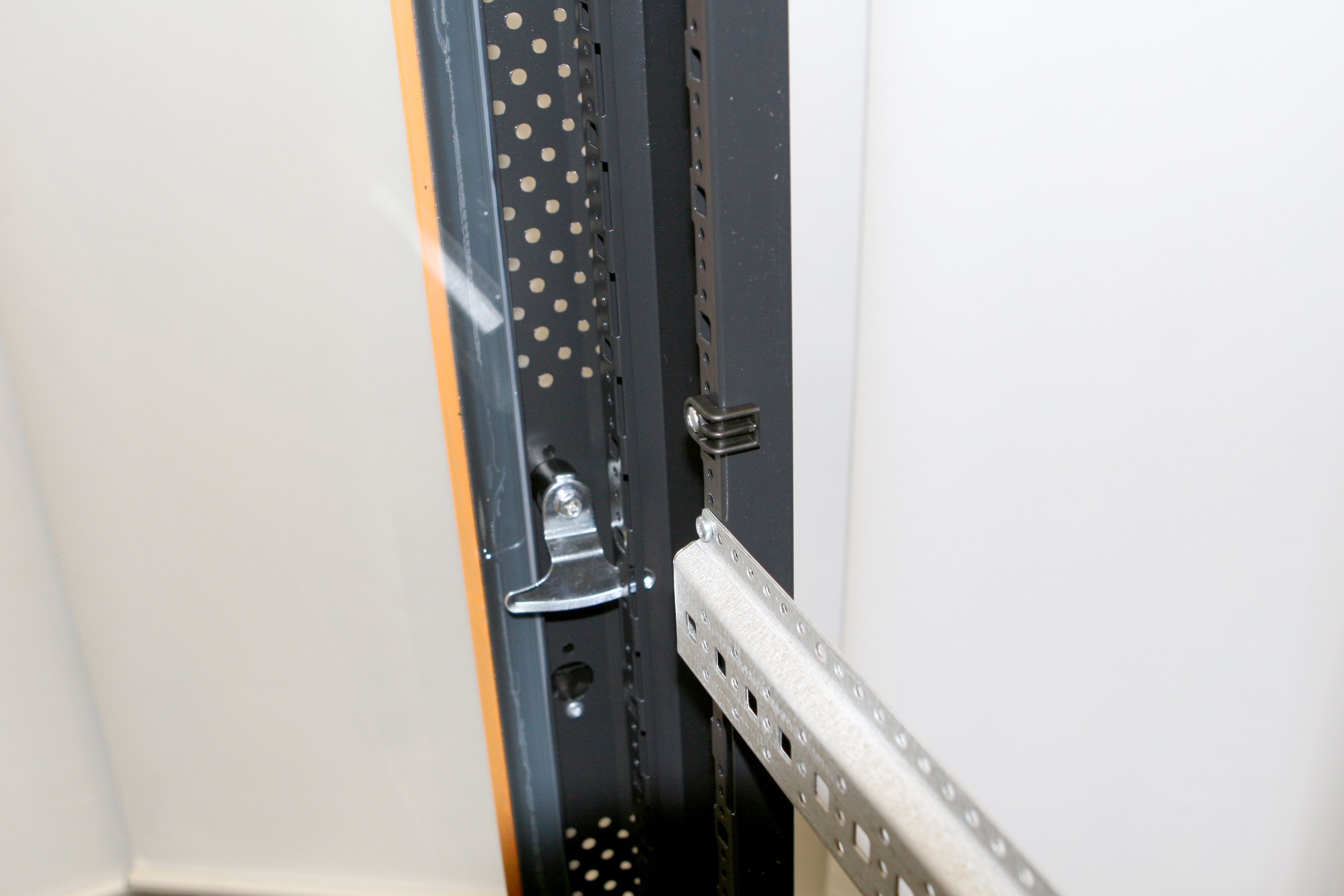

После установки двери пластину язычка может понадобиться немного подогнуть, чтобы он точно входил в прорезь рамы каркаса.

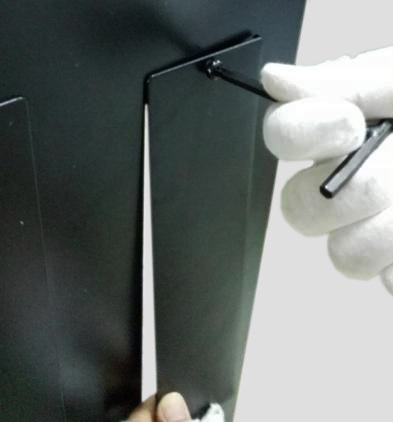

Установите дистанцирующую шайбу(дверное кольцо) на соответствующееотверстие в нижнем углу каркаса.

Вначале вставьте нижний (неподвижный) шток двери в дистанцирующую шайбу, а затем приступайте к фиксации двери в верхней части шкафа.

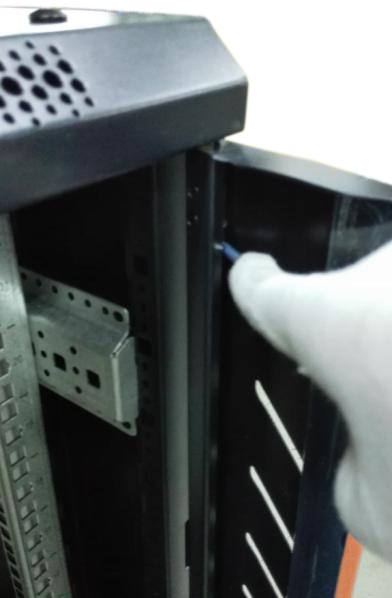

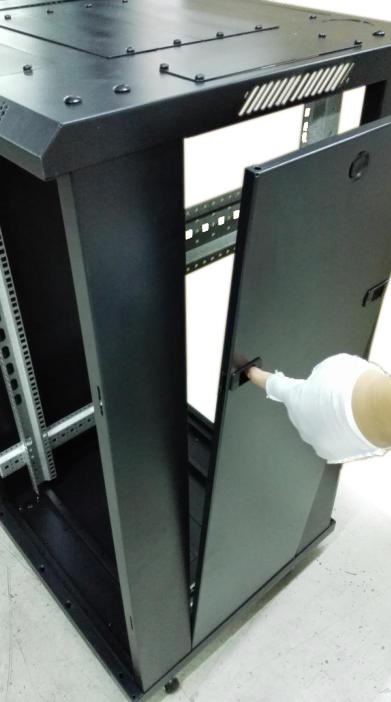

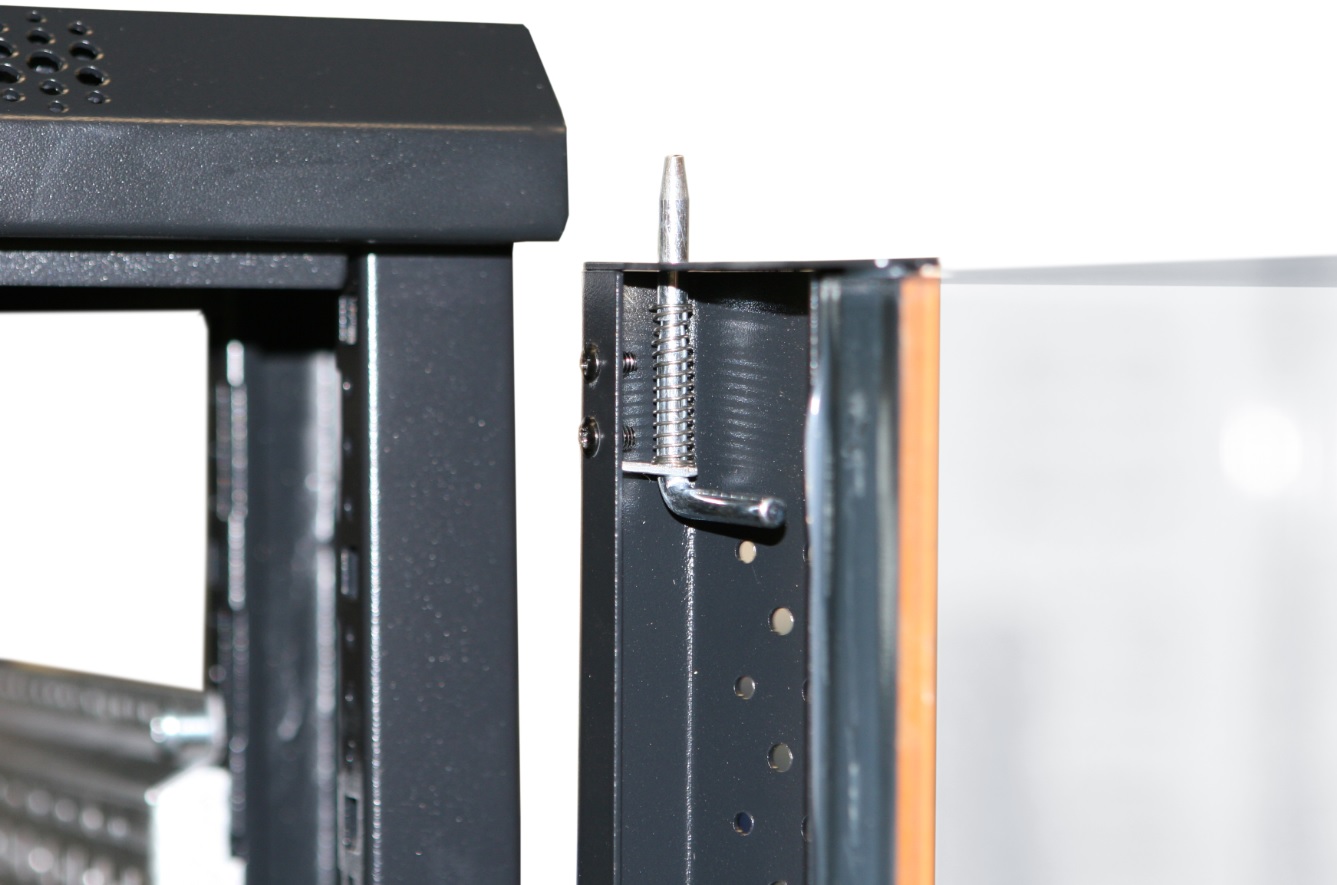

Отжав подпружиненный шток вверху шкафа, установите и зафиксируйте дверь.

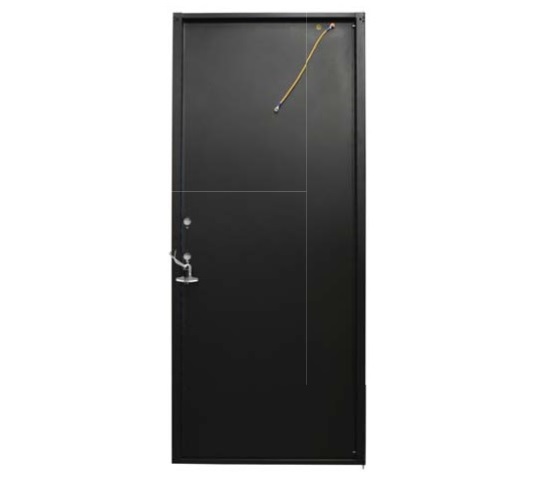

Таким же образом установите заднюю дверь шкафа. Двери всех вариантов исполнения (стеклянные, металлические, распашные) устанавливаются одинаковым способом.

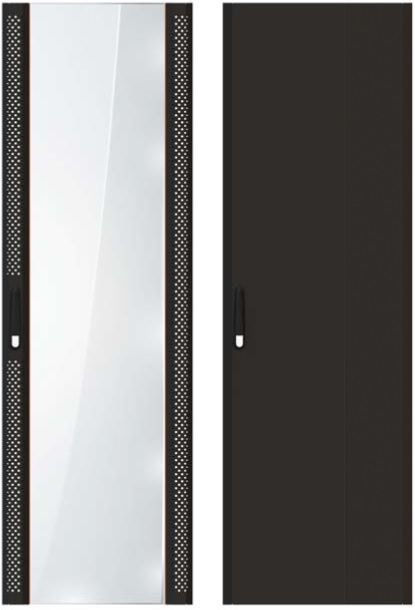

Два варианта исполнения дверей.

AS – передняя дверь стеклянная(с металлическими боковинами),задняя металлическая сплошная

Пример партномера шкафа:
TTC2-4261-AS-RAL9004

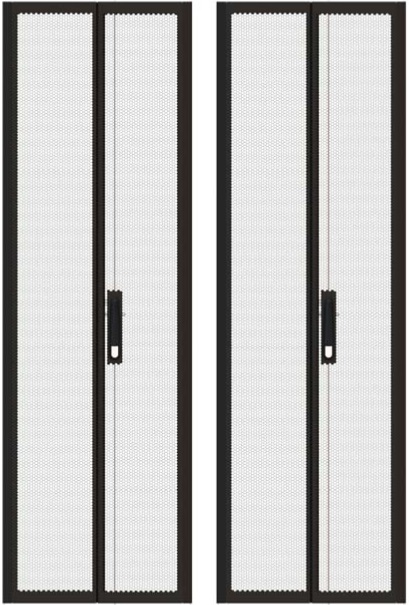

DD – передняя и задняя двериметаллические перфорированные(обе двери распашные)

Пример партномера шкафа:
TTC2-4261-DD-RAL9004

ШАГ 7

Установка боковых панелей

Самонарезающими винтами ST5,5х10 закрепите к каркасу уплотнители боковых панелей.

Уплотнители устанавливаются с внутренней стороны вертикальной рамы.

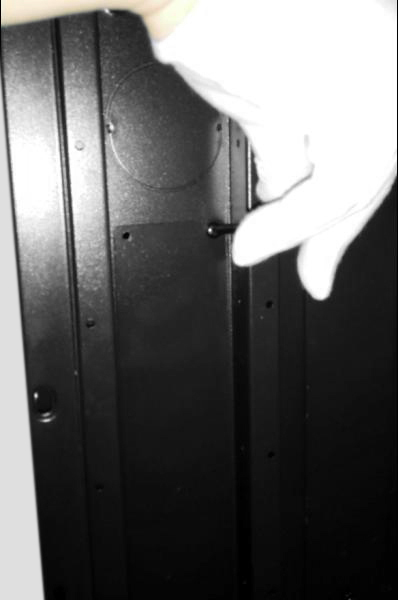

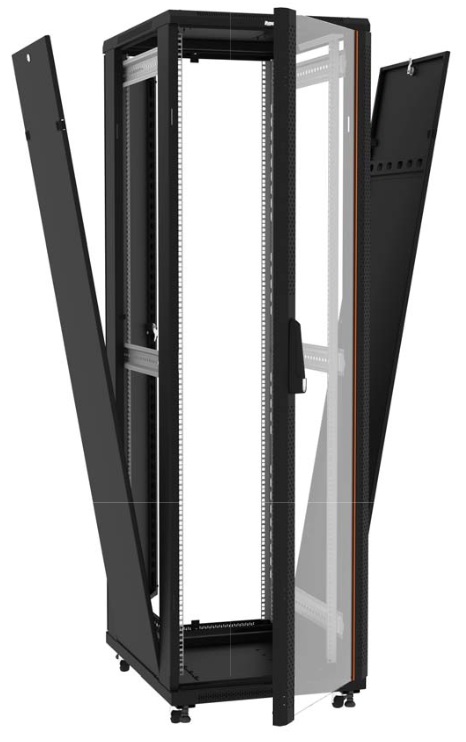

Установите боковую панель сначала внизу шкафа, а затем прижмите ее верхнюю часть, фиксируя положение двумя защелками.

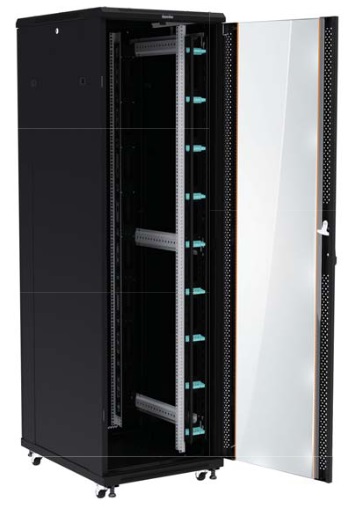

Шкаф в собранном виде.

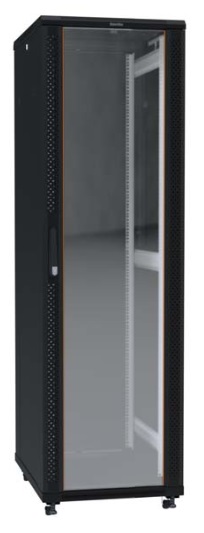

Пример шкафа шириной 600 мм. Показана конфигурация дверей типа AS (передняя дверь стеклянная, задняя металлическая сплошная).

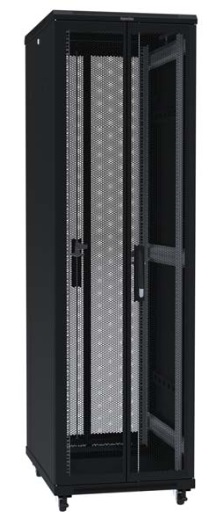

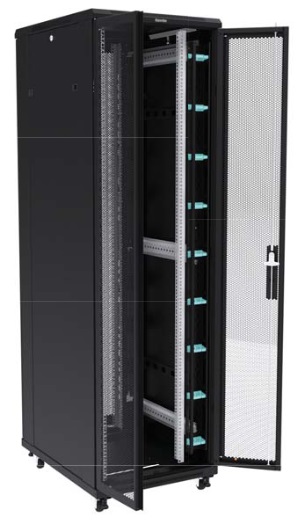

Пример шкафа шириной 600 мм. Показана конфигурация дверей типа DD (передняя и задняя двери металлические перфорированные – обе двери распашные).

Примеры шкафов шириной 800 мм с установленными вертикальными кабельными организаторами в вариантах исполнения дверей типа AS и DD.

ШАГ 8

Подключение заземления

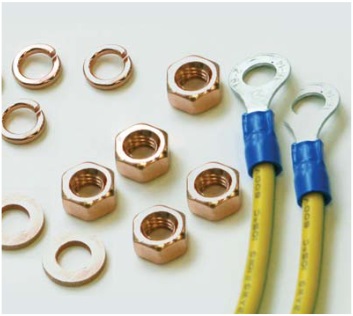

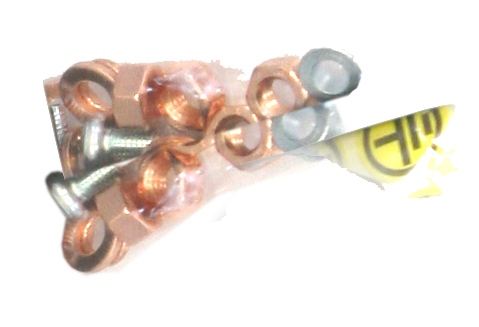

Согласно «Правилам устройства электроустановок» (ПУЭ, 1.7.76 п.4), а также по стандарту ANSI/TIA/EIA-607 «Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий» – телекоммуникационные шкафы подлежат заземлению. При заземлении нескольких телекоммуникационных шкафов запрещается соединять их одним заземляющим проводником в последовательную цепь.

Система заземления телекоммуникационного шкафа реализуется с помощью комплекта заземляющихпроводов, которые соединяют все металлические элементы шкафа в единый контур заземления.

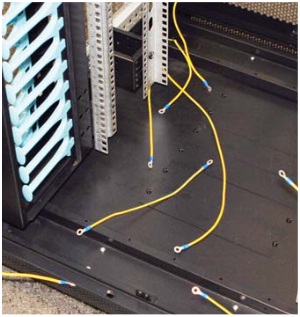

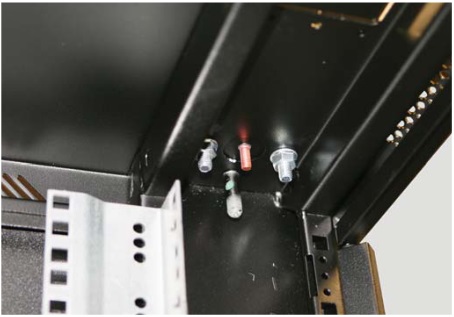

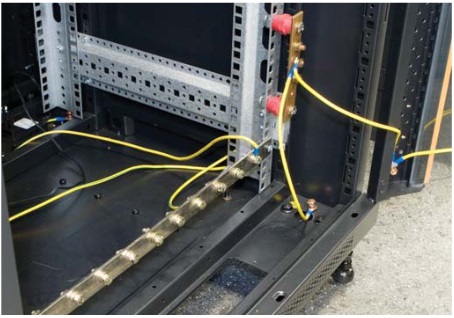

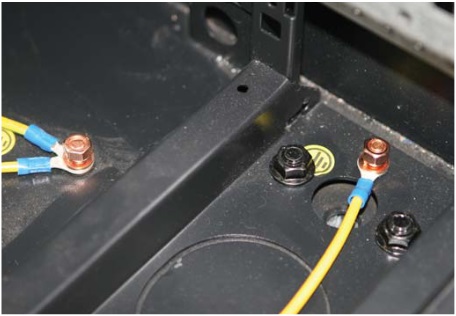

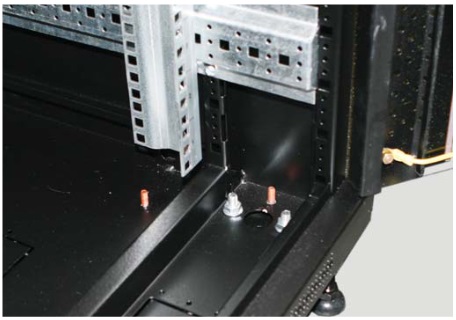

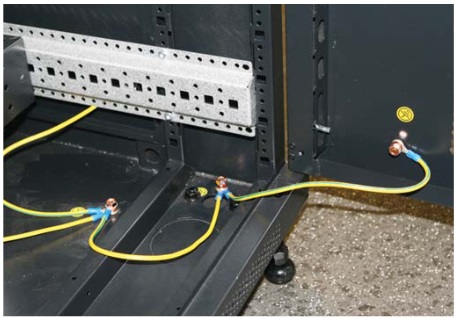

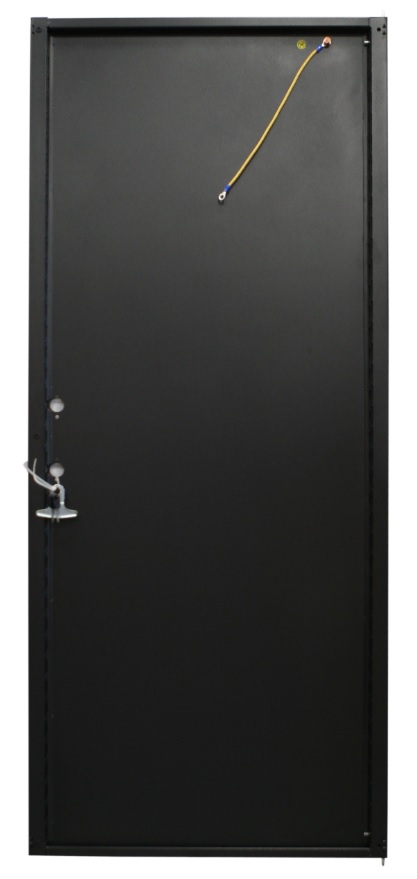

Металлические элементы шкафа – каркас, крыша и основание, боковые панели, передняя и задняядвери – оснащены узлами заземления в виде резьбовых шпилек (или болтовых соединений).

Используя заземляющие провода, подключите все металлические элементы шкафак предусмотренным для них узлам заземления. На завершающем этапе подключите главныйзаземляющий контакт шкафа к существующей в здании общей системе заземления.

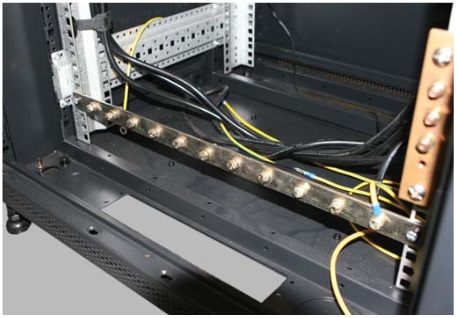

При необходимости, помимо простейшей сборки заземляющего контура (на основе только лишьзаземляющих проводов), заземление можно организовать с использованием 19” заземляющей шиныили нескольких шин других размеров. Заземляющие шины заказываются отдельно.
