Руководство по сборке шкафа TTB

Шкафы серии TTB поставляются в разобранном виде в пяти плоских картонных коробках. Коробка No 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.

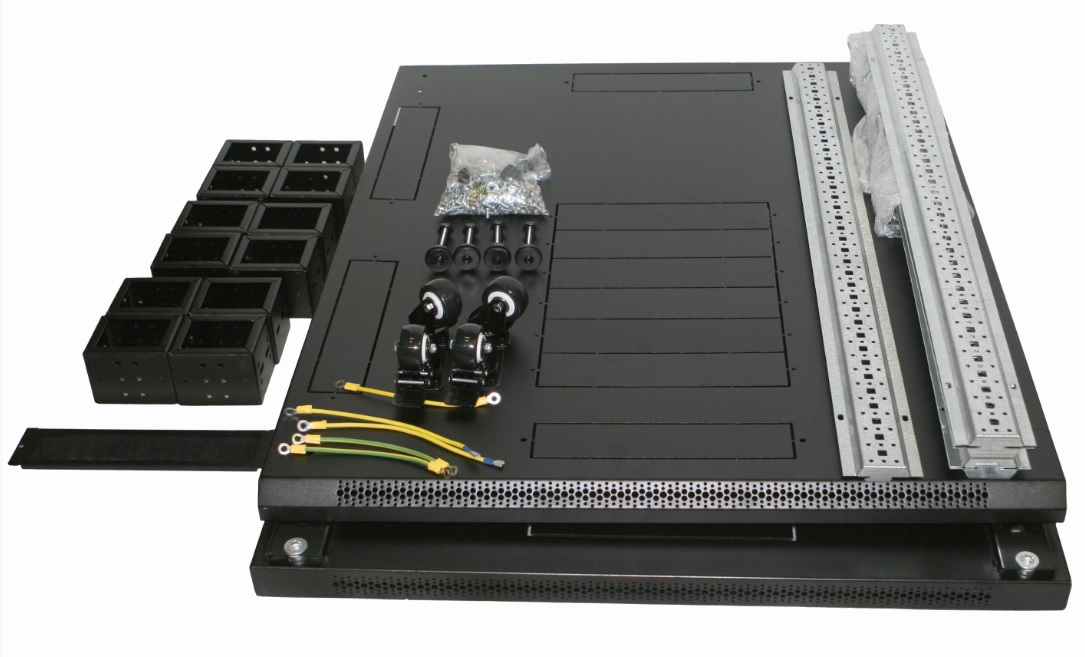

Коробка No 1 Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепеж
Коробка No 2 Передняя и задняя двери

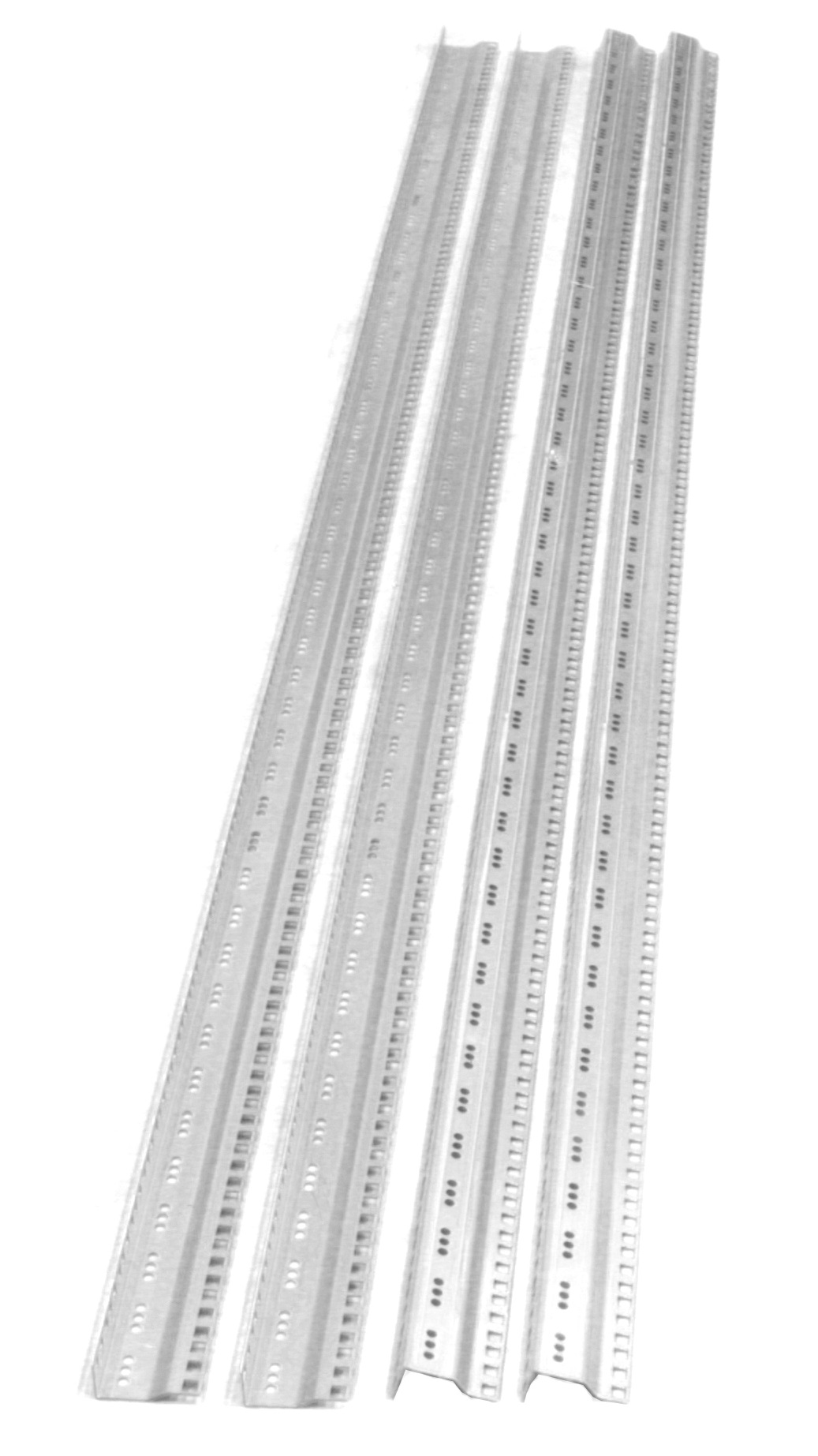

Коробка No 3 Каркас (передняя рама), 19” монтажные профили
Коробка No 4 Каркас (задняя рама), 19” монтажные профили

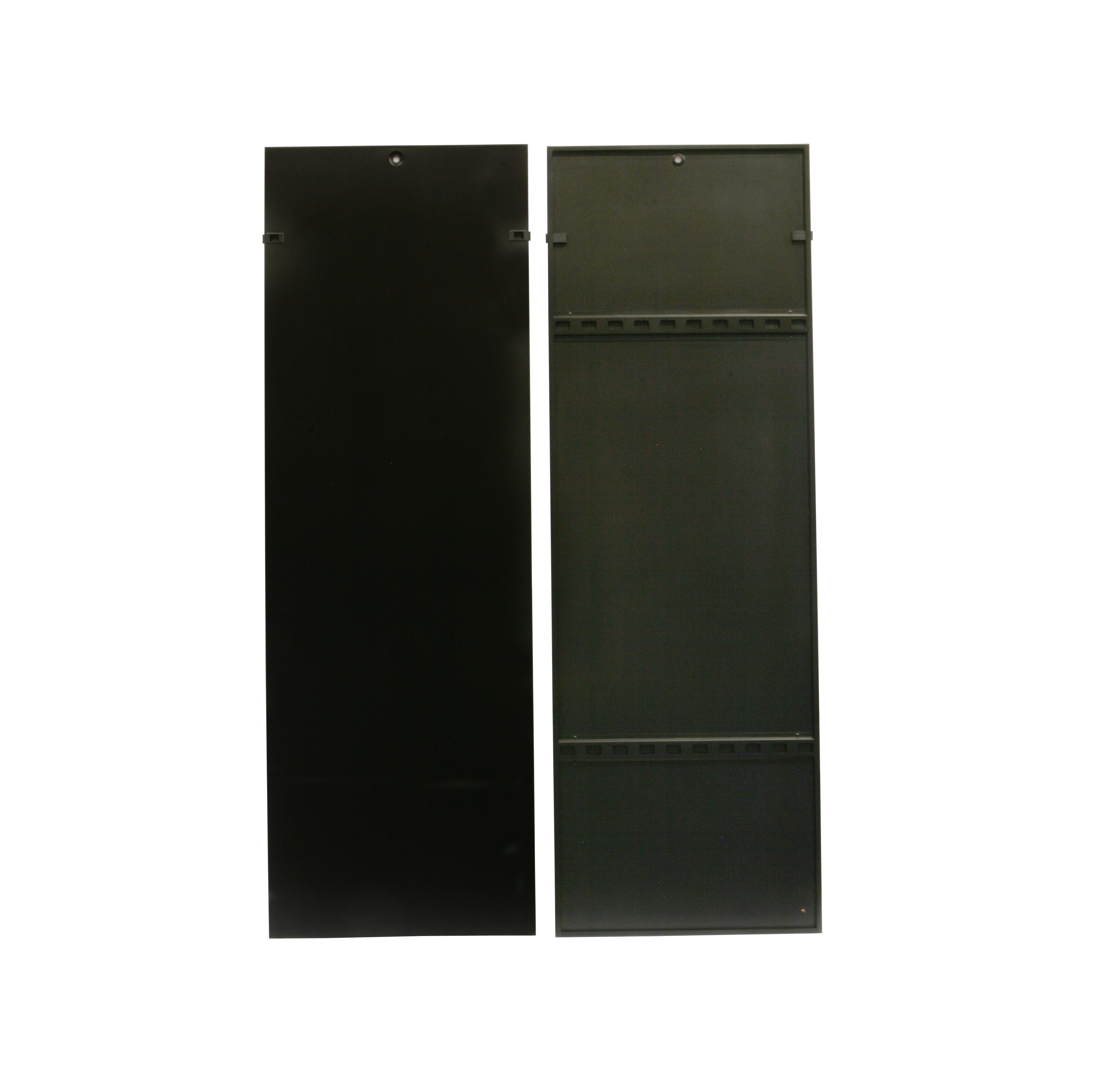

Коробка No 5 Боковые панели

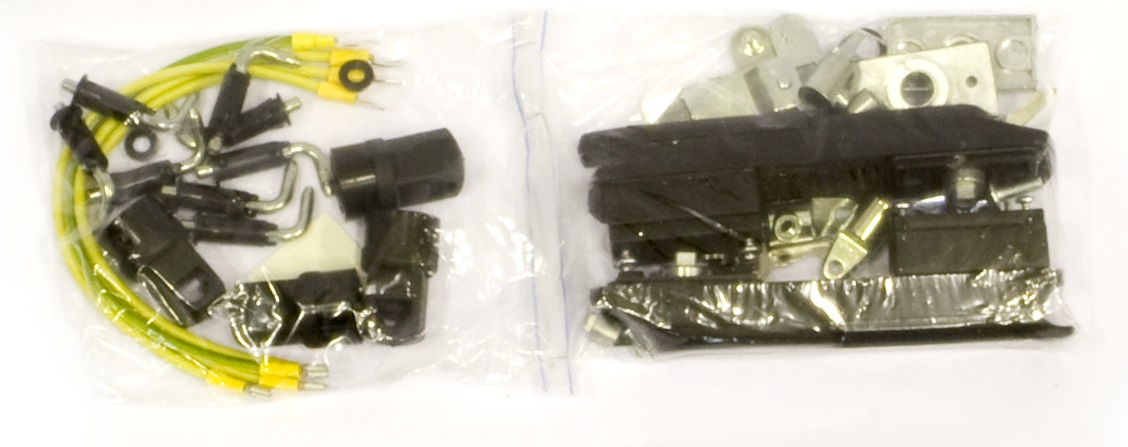

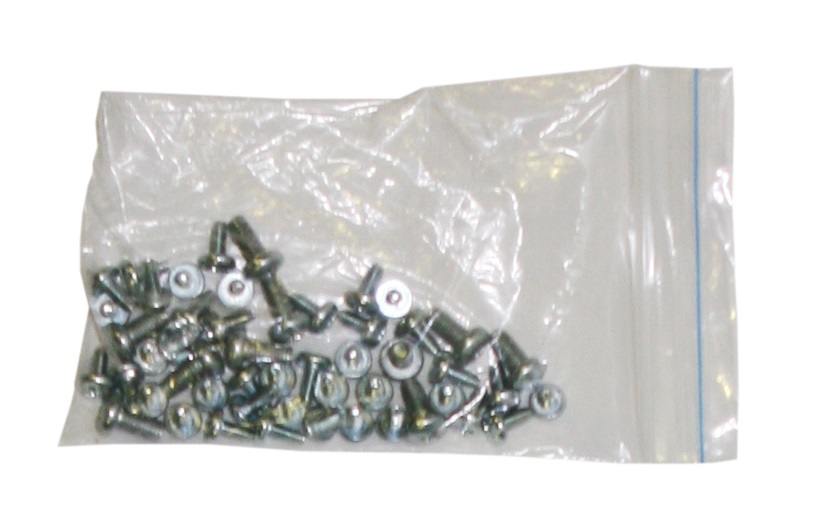

После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки.

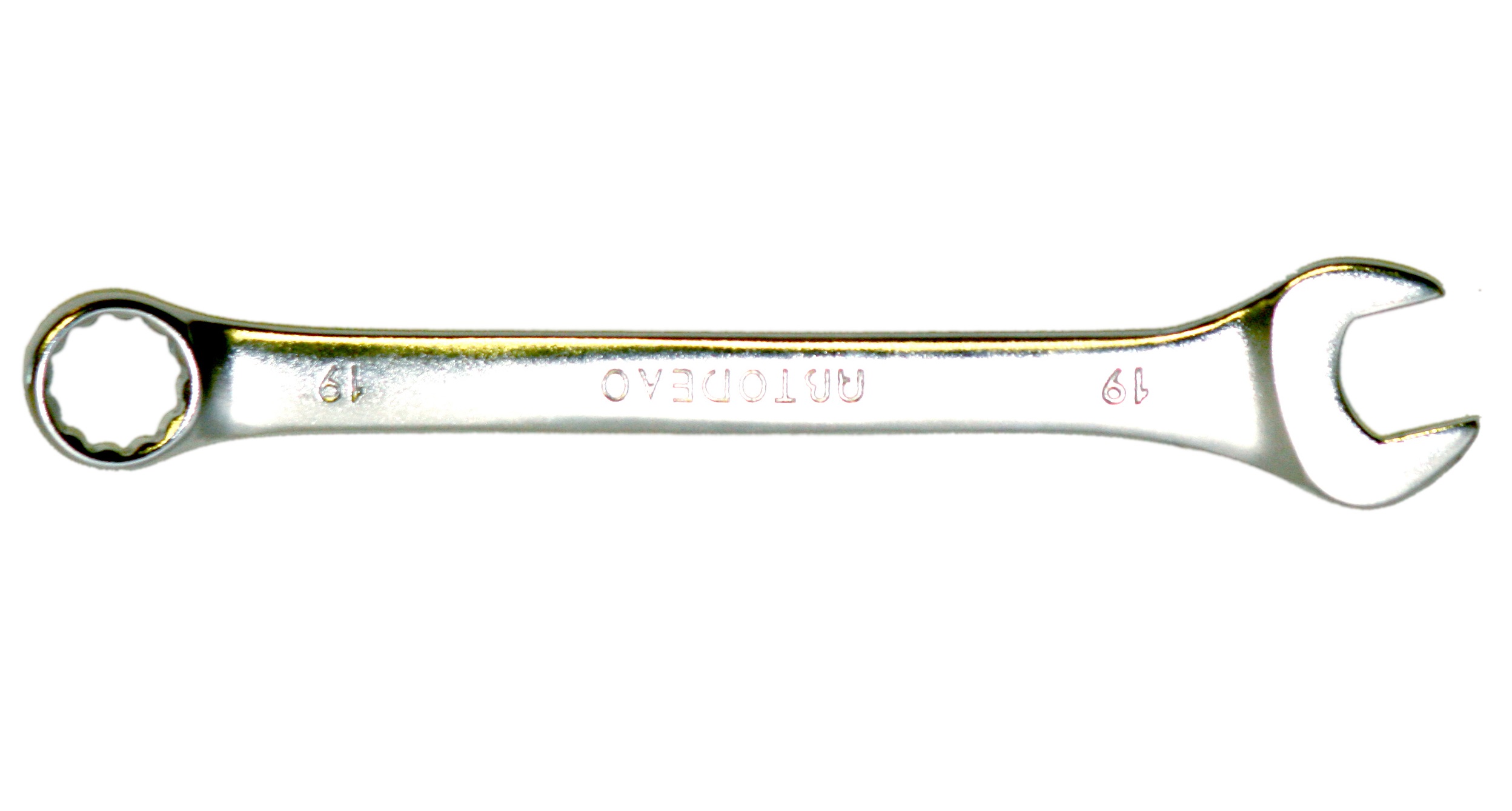

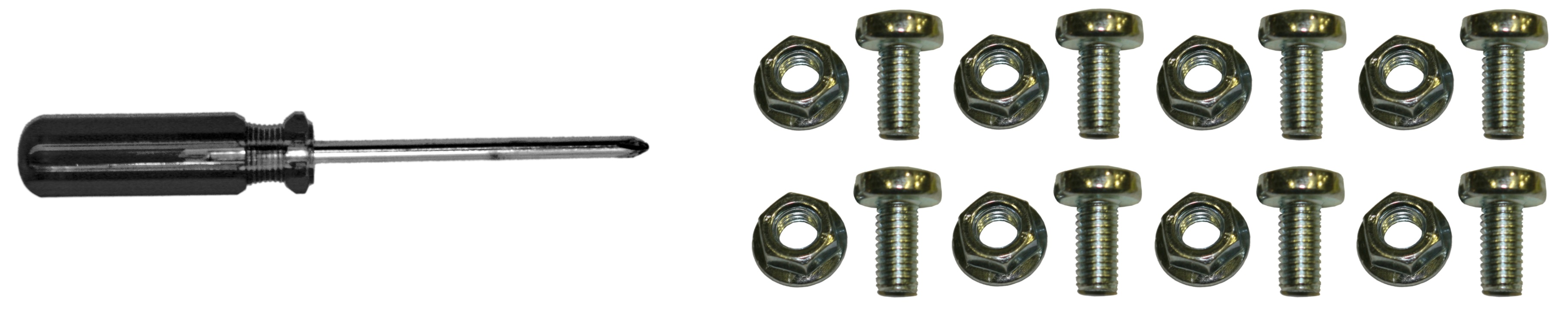

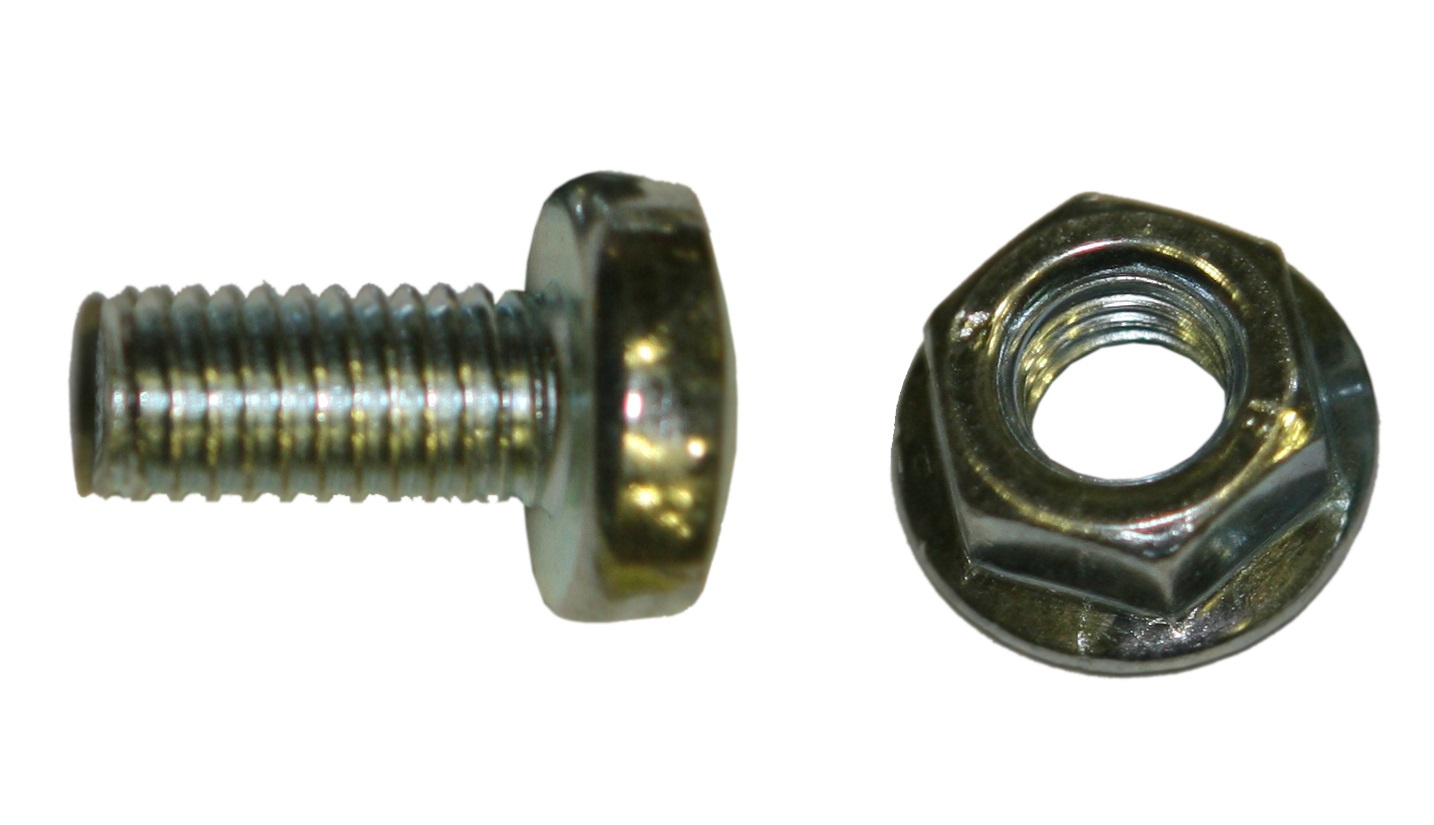

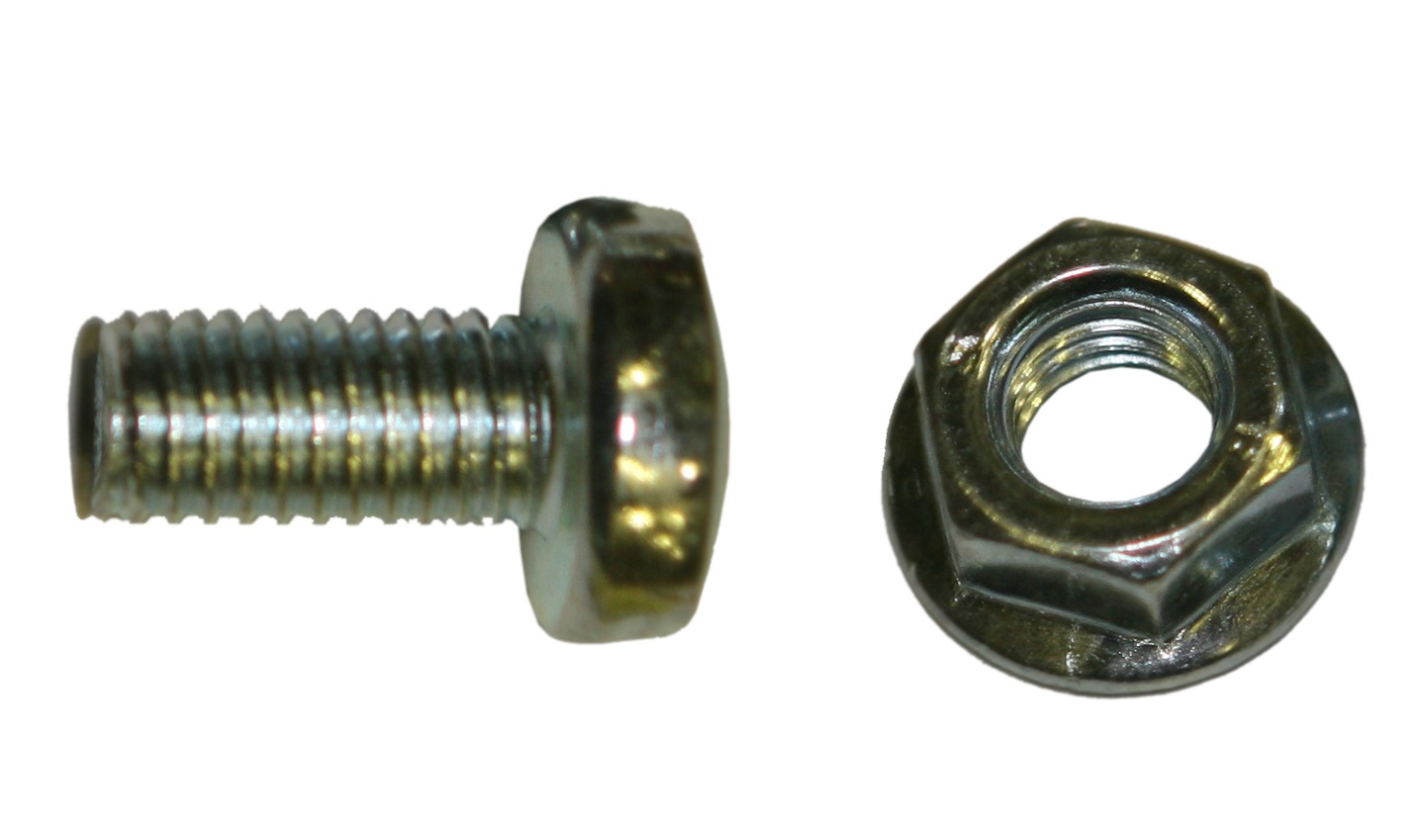

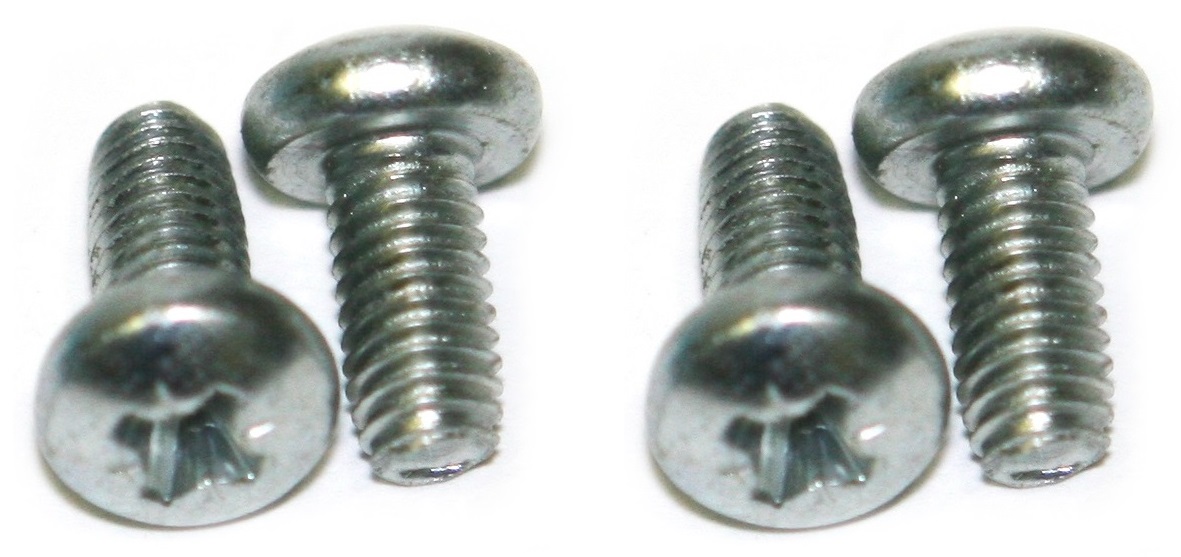

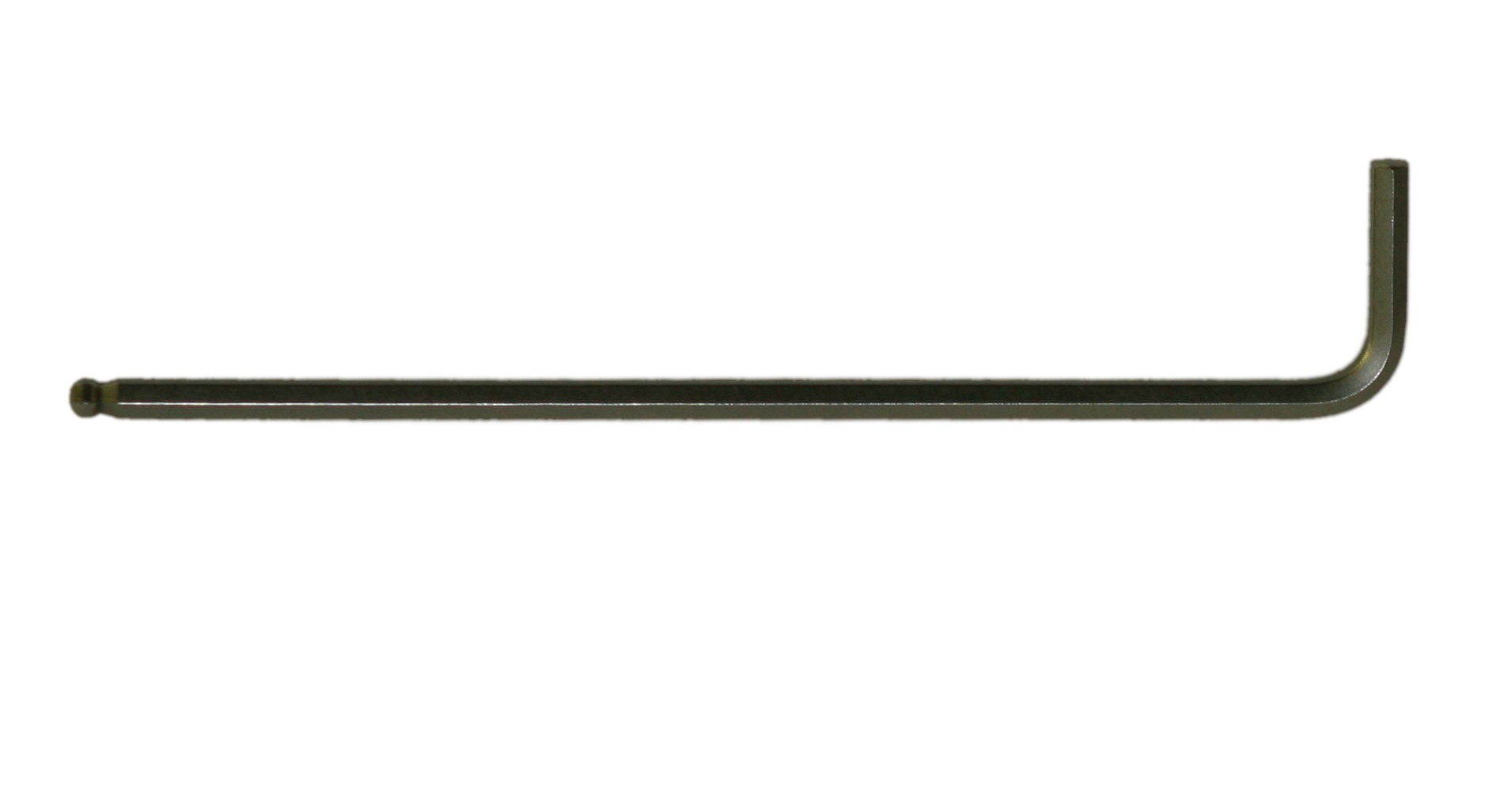

Для соединения компонентов используйте винты М8 и фланцевые гайки М8.

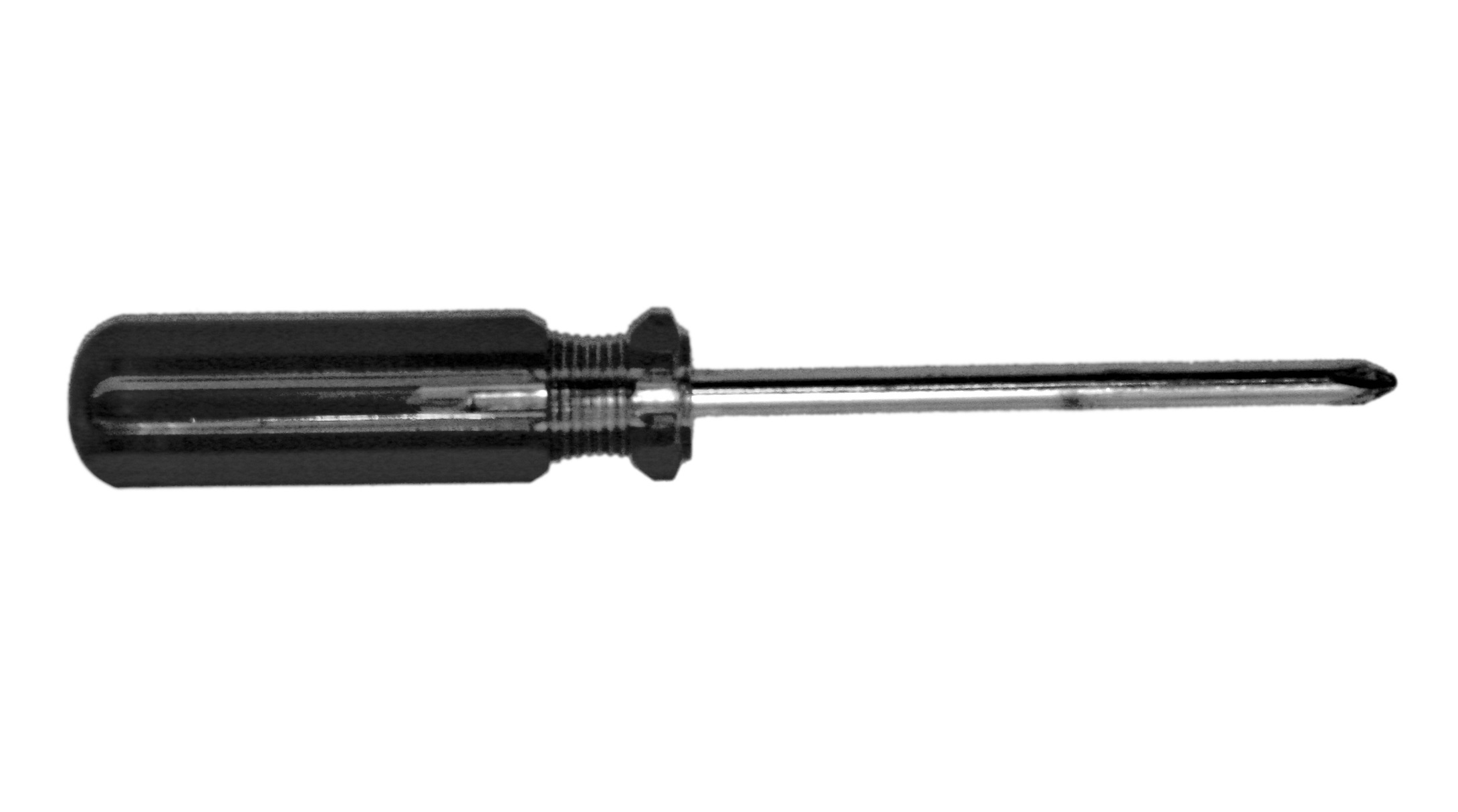

Для затяжки винтов используйте отвертку с крестообразным шлицем (Phillips).

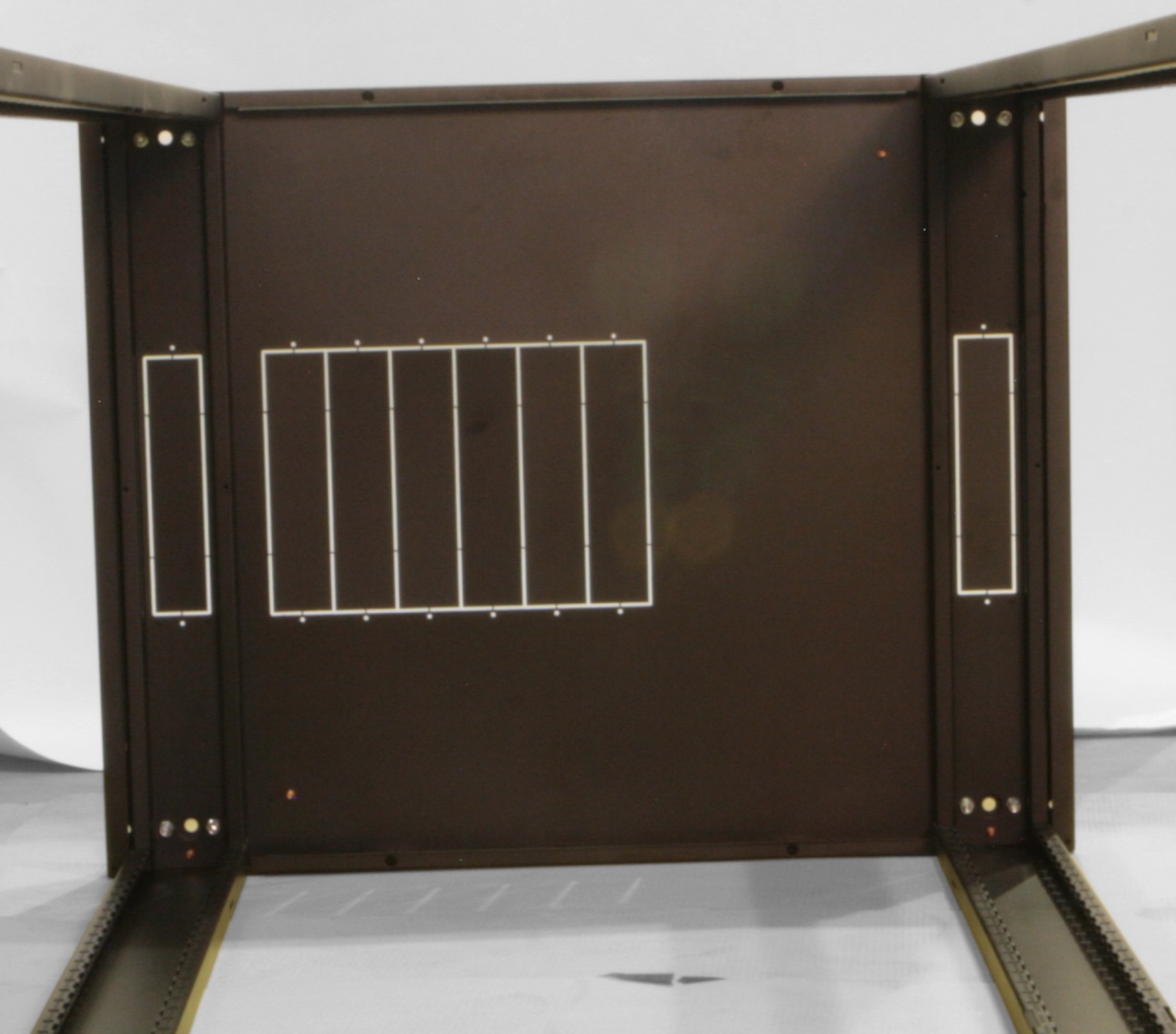

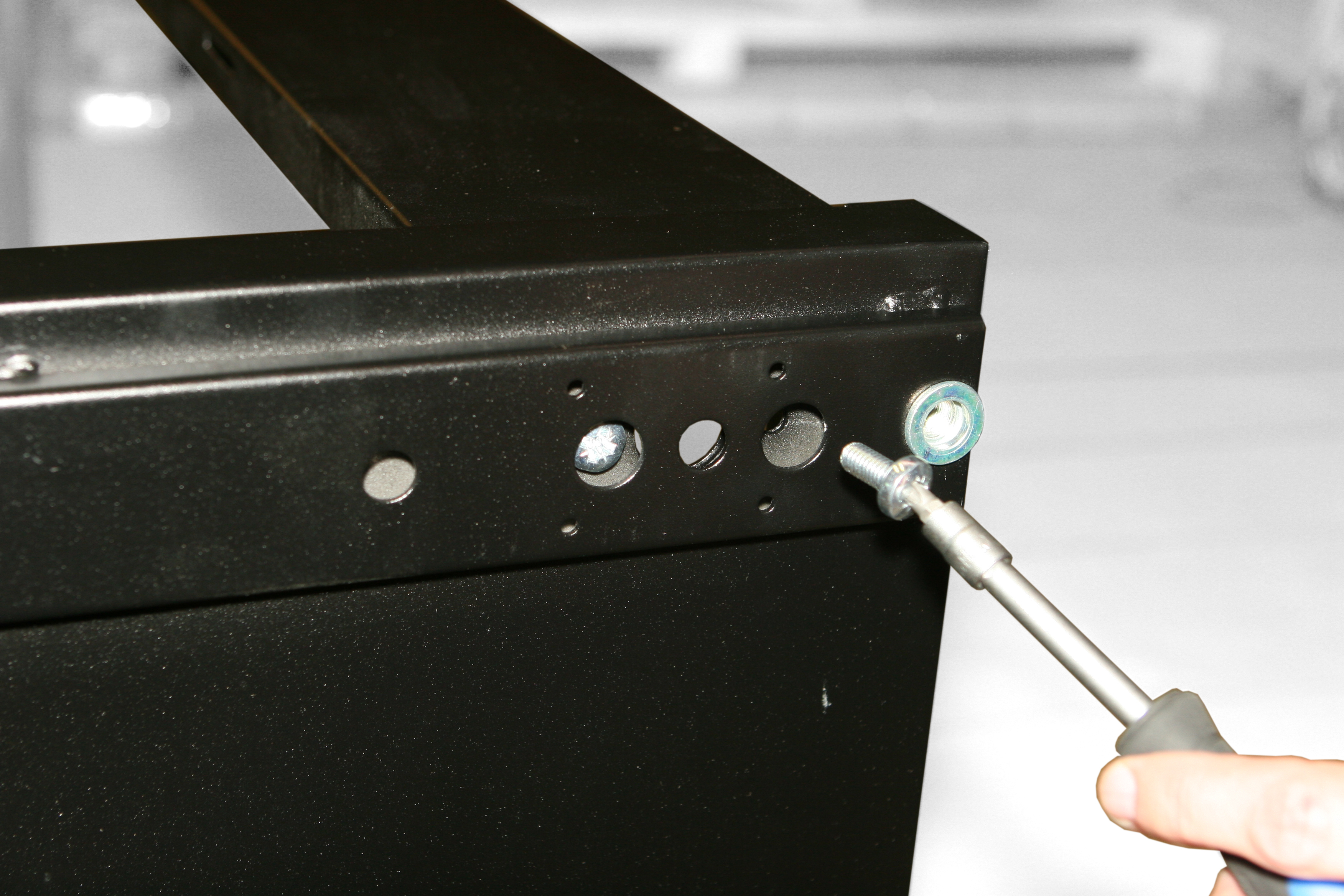

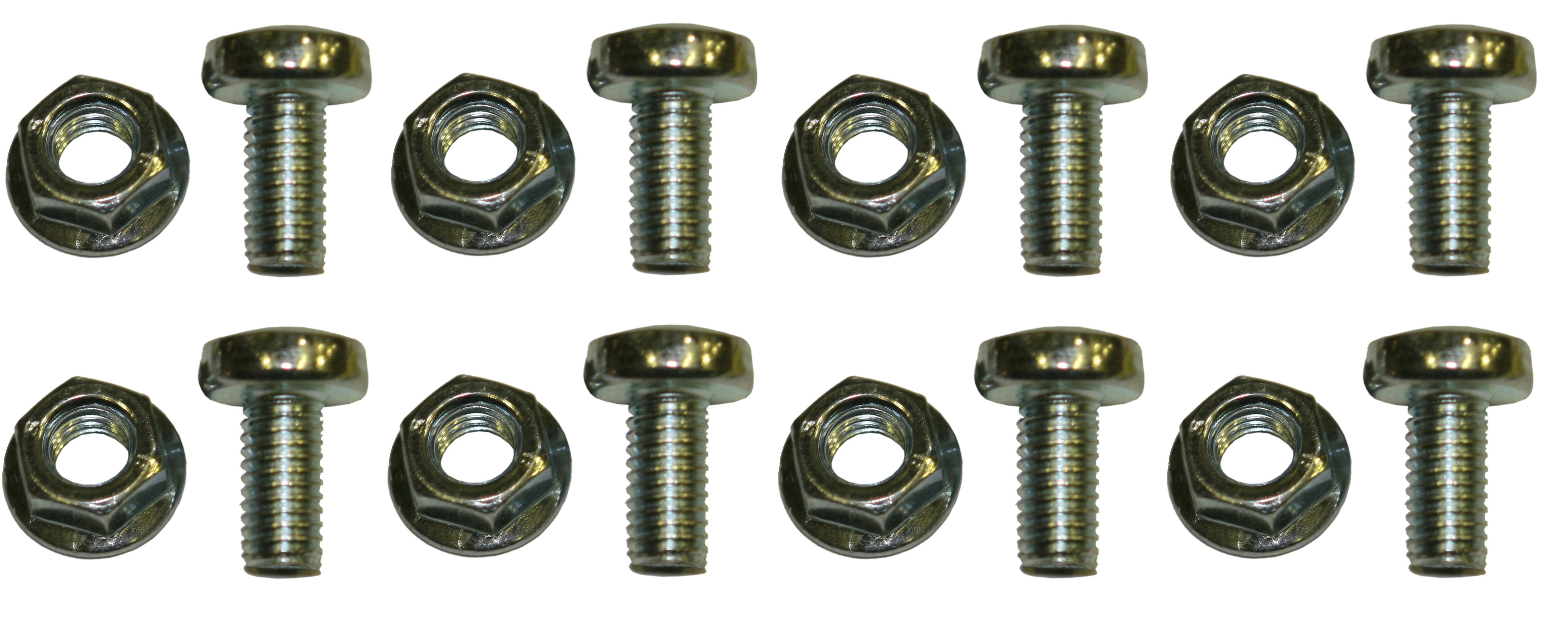

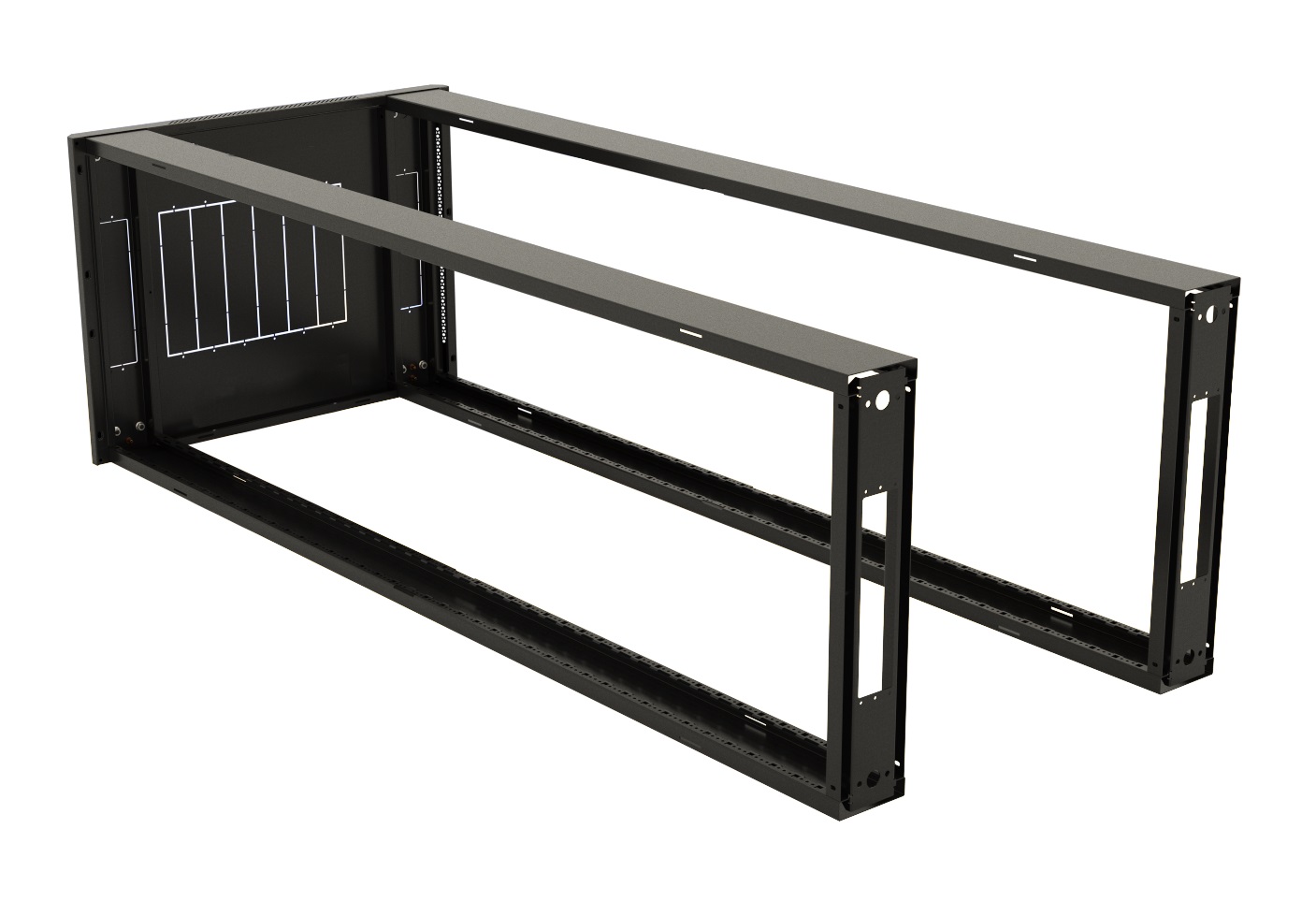

Вставьте переднюю и заднюю рамы каркаса в нижнююпанель шкафа (панель-пол) и затяните соединения припомощи восьми винтов М8 и фланцевых гаек.

При соединении нижней панели с рамами каркасавначале вставьте винт М8 в отверстие, которое размещеноближе к центру шкафа; затяните винт гайкой М8. Затемустановите следующий винт в отверстие, котороеближе к краю шкафа; затяните гайку.

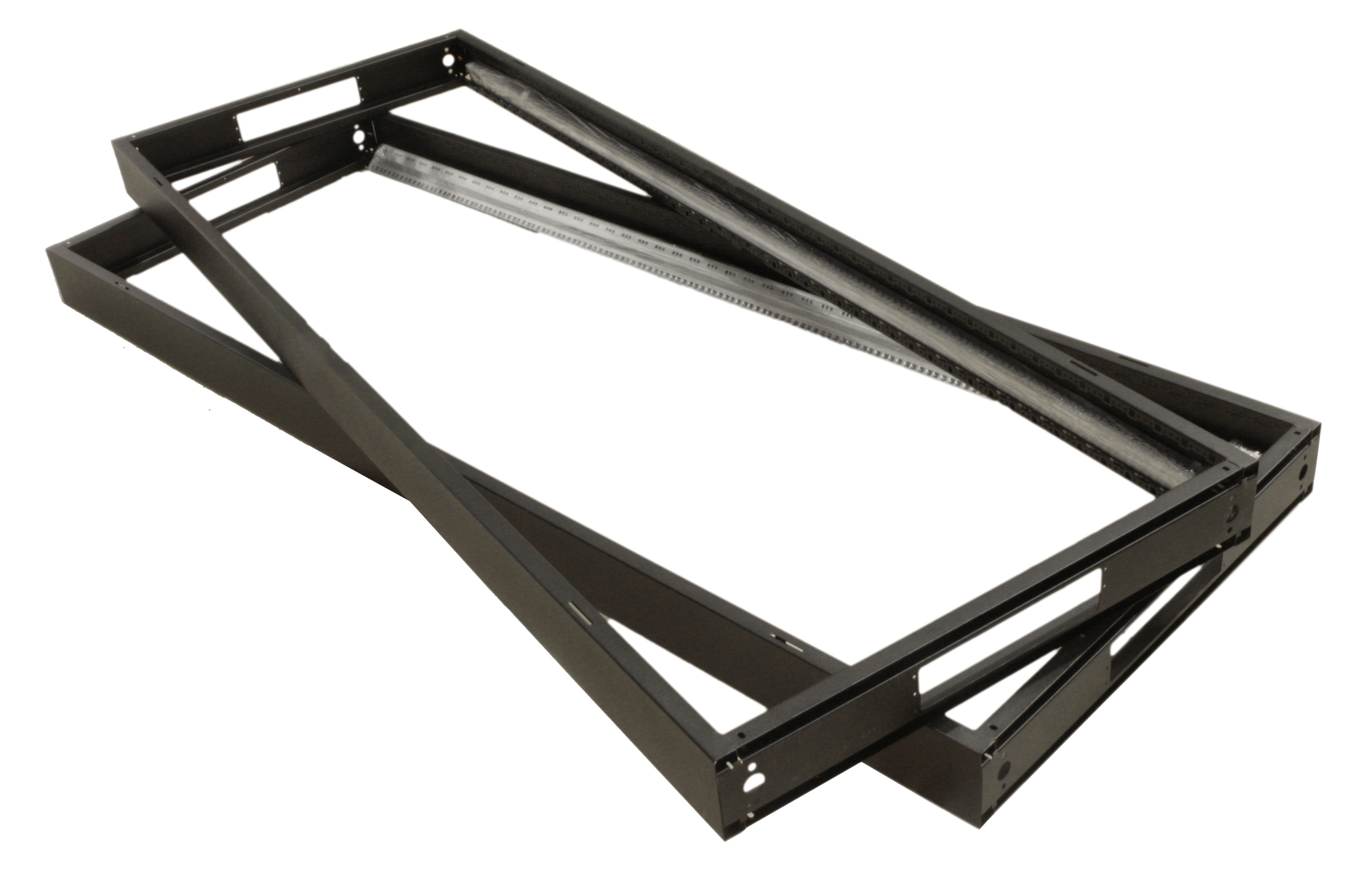

Конструкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркаса их положение (спереди или сзади шкафа, в его верхней или нижней части) не имеет значения.

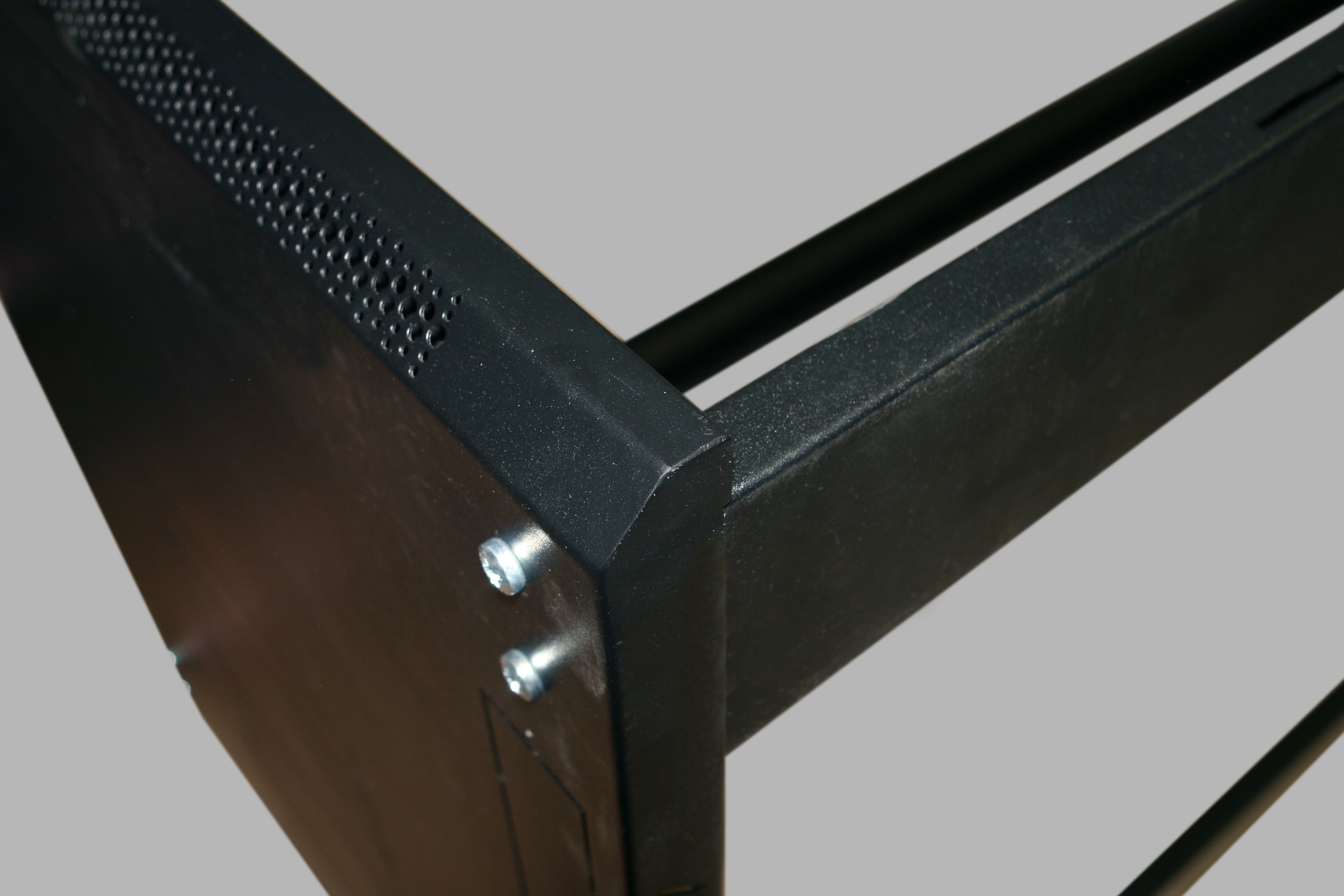

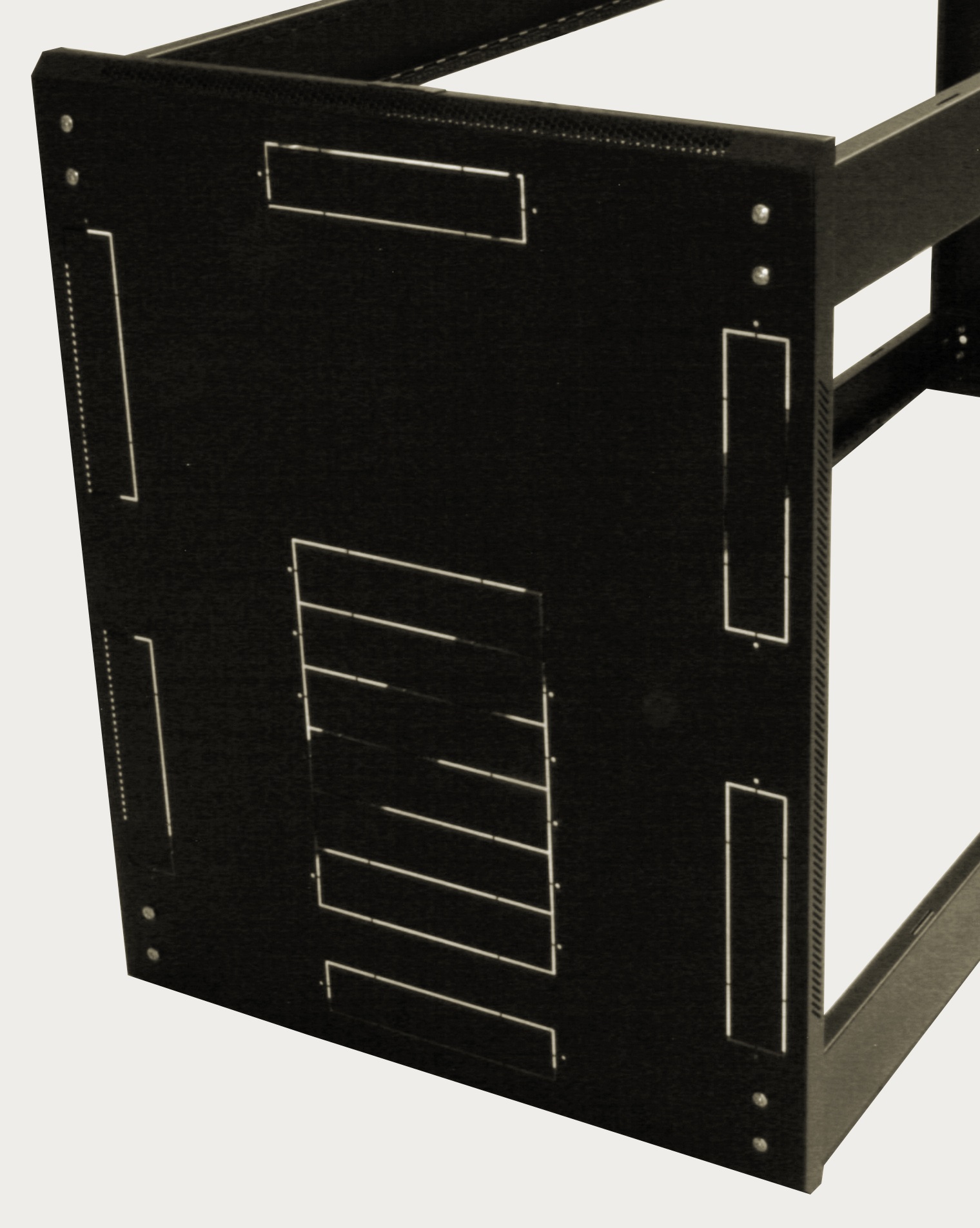

Таким же образом зафиксируйте к рамам каркасаверхнюю панель шкафа (панель-потолок).

При соединении верхней панели с рамами каркаса вначале вставляйте винты М8 в отверстия, размещенные ближе к центру шкафа. Каждый винт затягивайте гайкой М8. Затем устанавливайте винты в отверстия, которые ближе к краю шкафа.

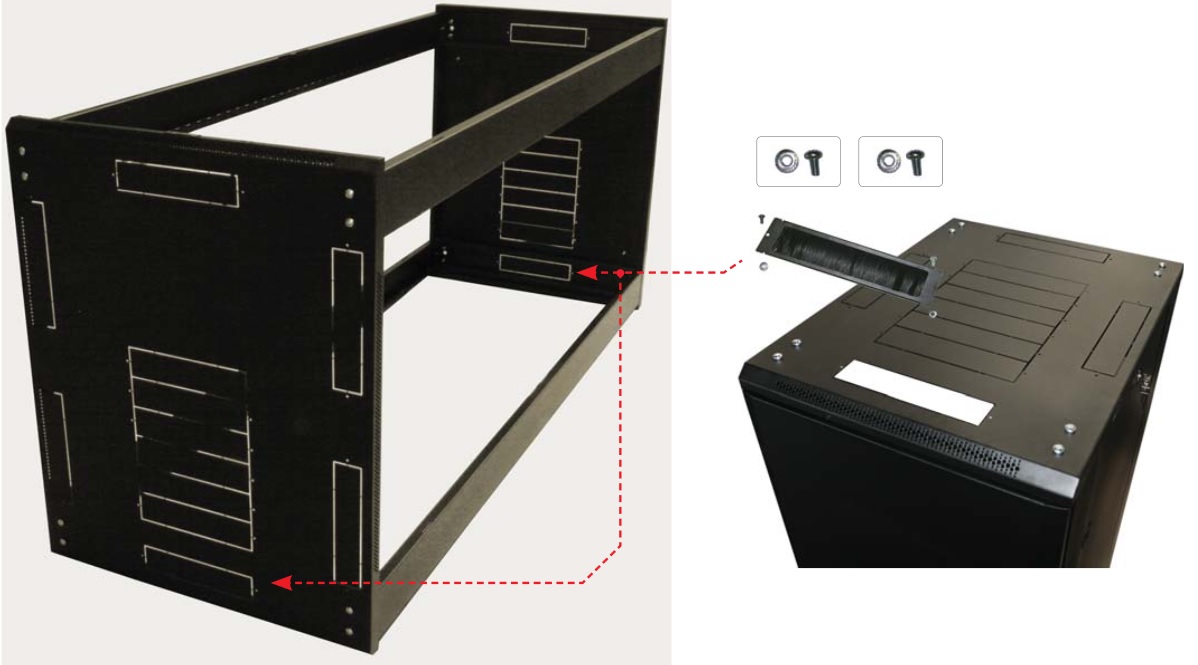

В комплекте имеется один* щеточный кабельный ввод. Его можно установить в штатное место в раме каркаса как наданном этапе, так и в любое другое время.

Щеточный кабельный ввод крепится двумя винтами М4х8 и гайками. Для его установки удалите выламываемую заглушку в соответствующей панели (вверху или внизу шкафа).

————————————
*Дополнительные панели со щеточными вводами можно заказать отдельно

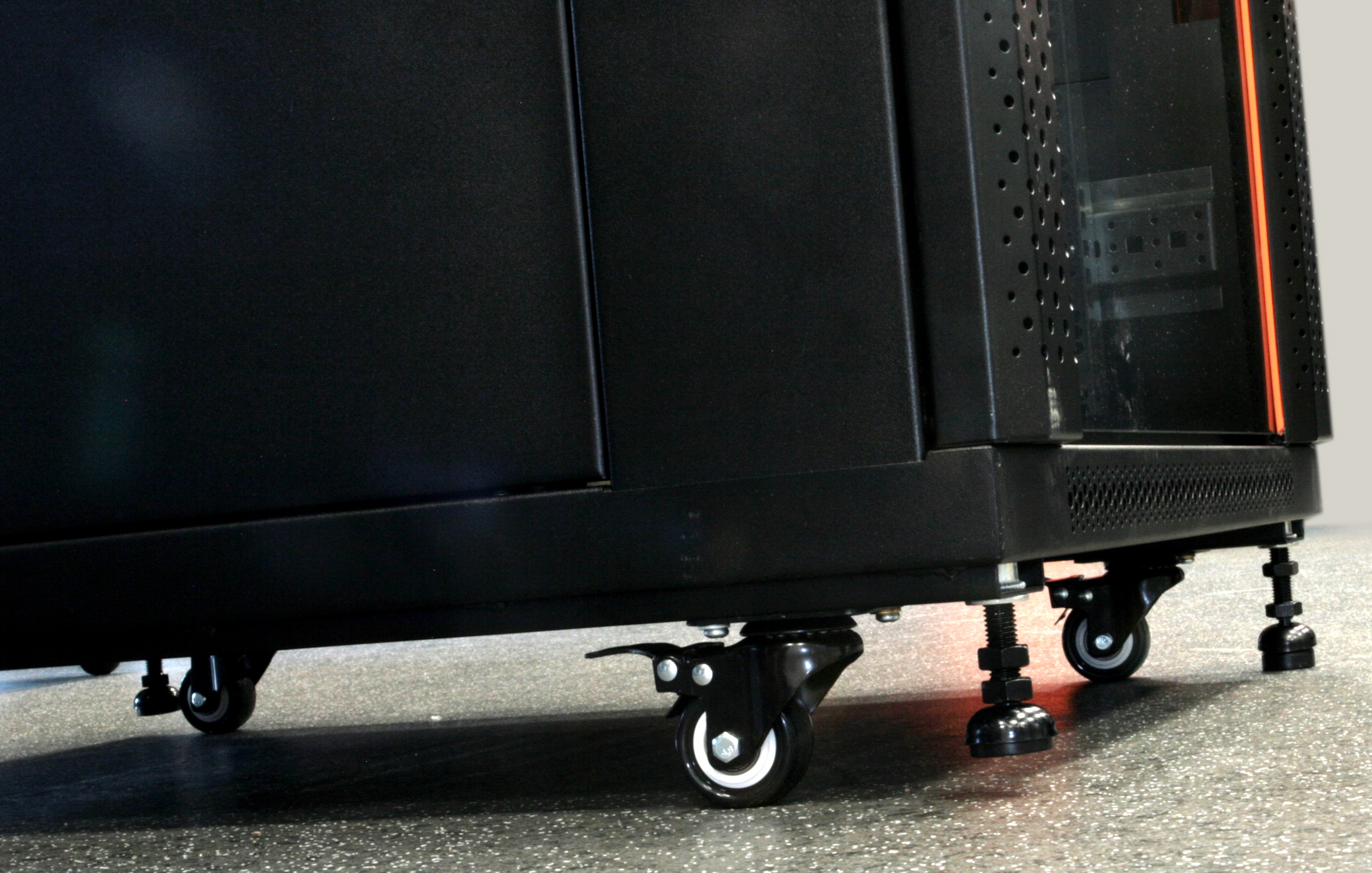

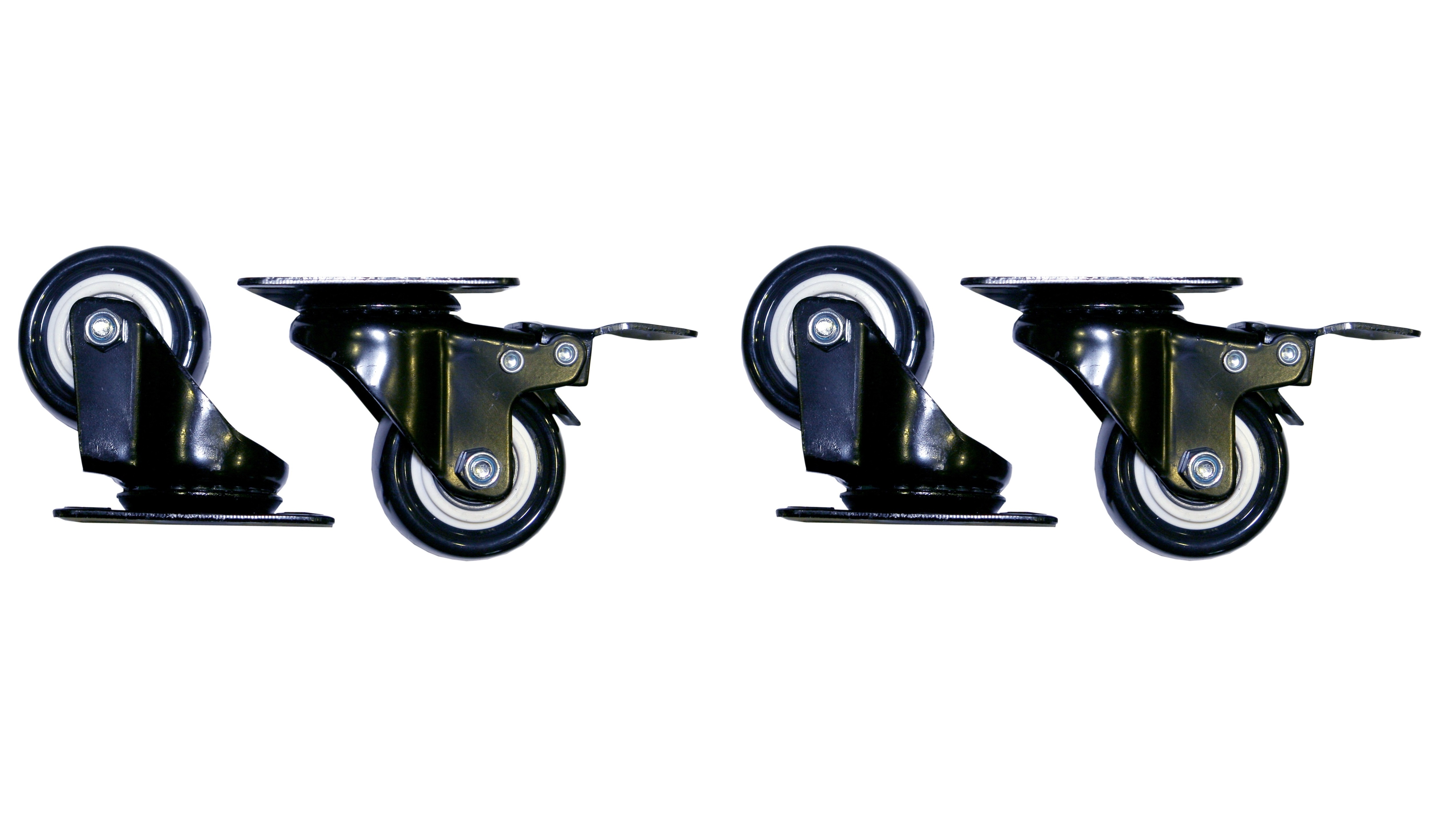

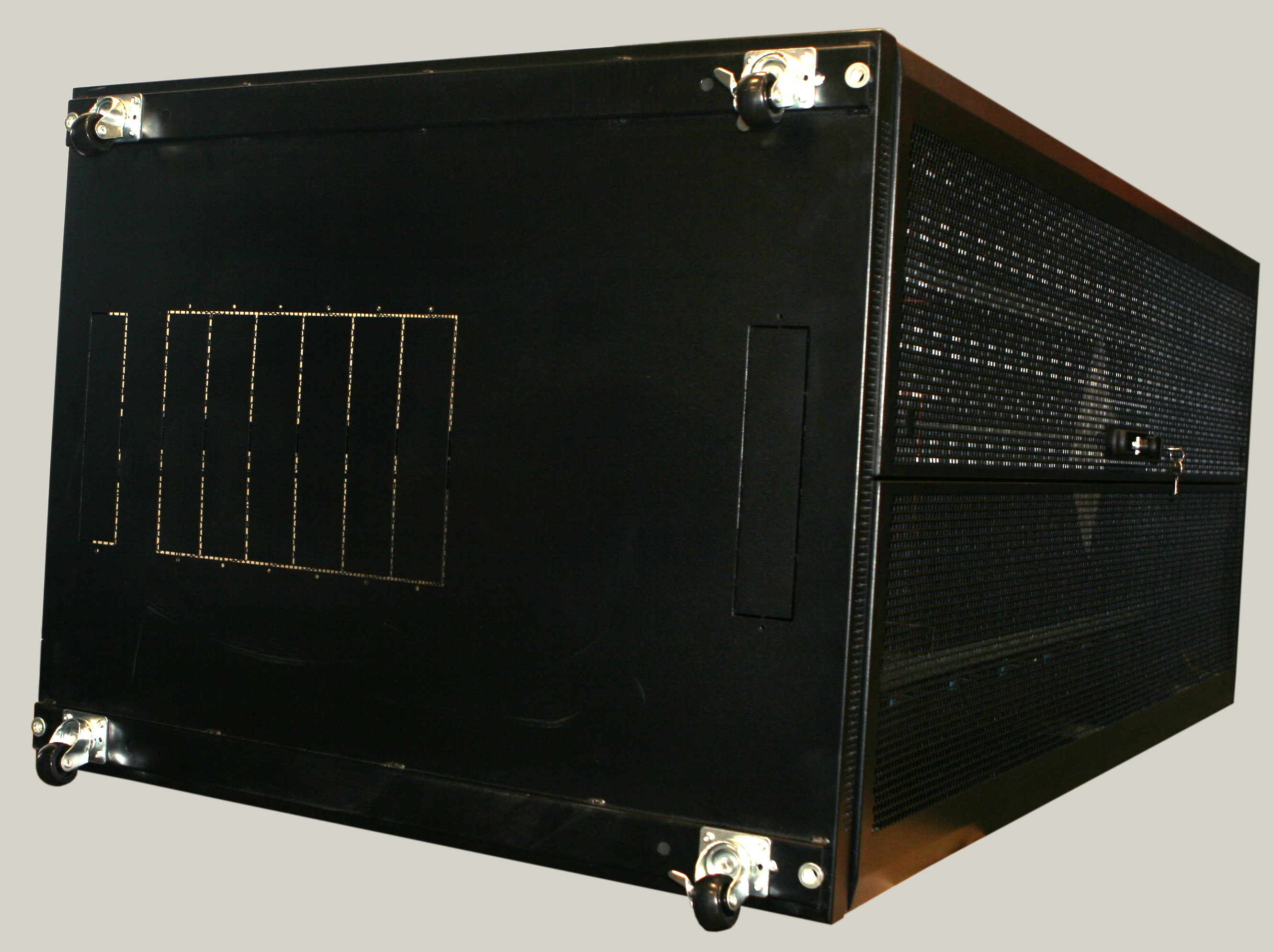

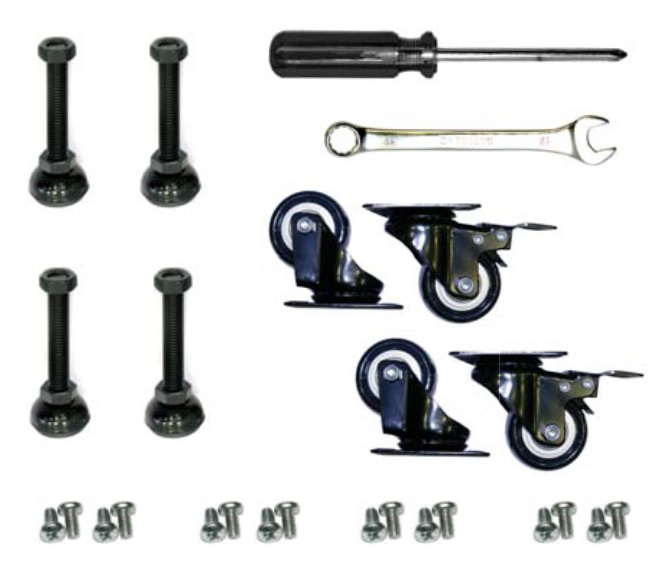

При помощи 16 винтов М6х10 закрепите четыре высокопрочных 2” ролика к нижней панели шкафа. Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).

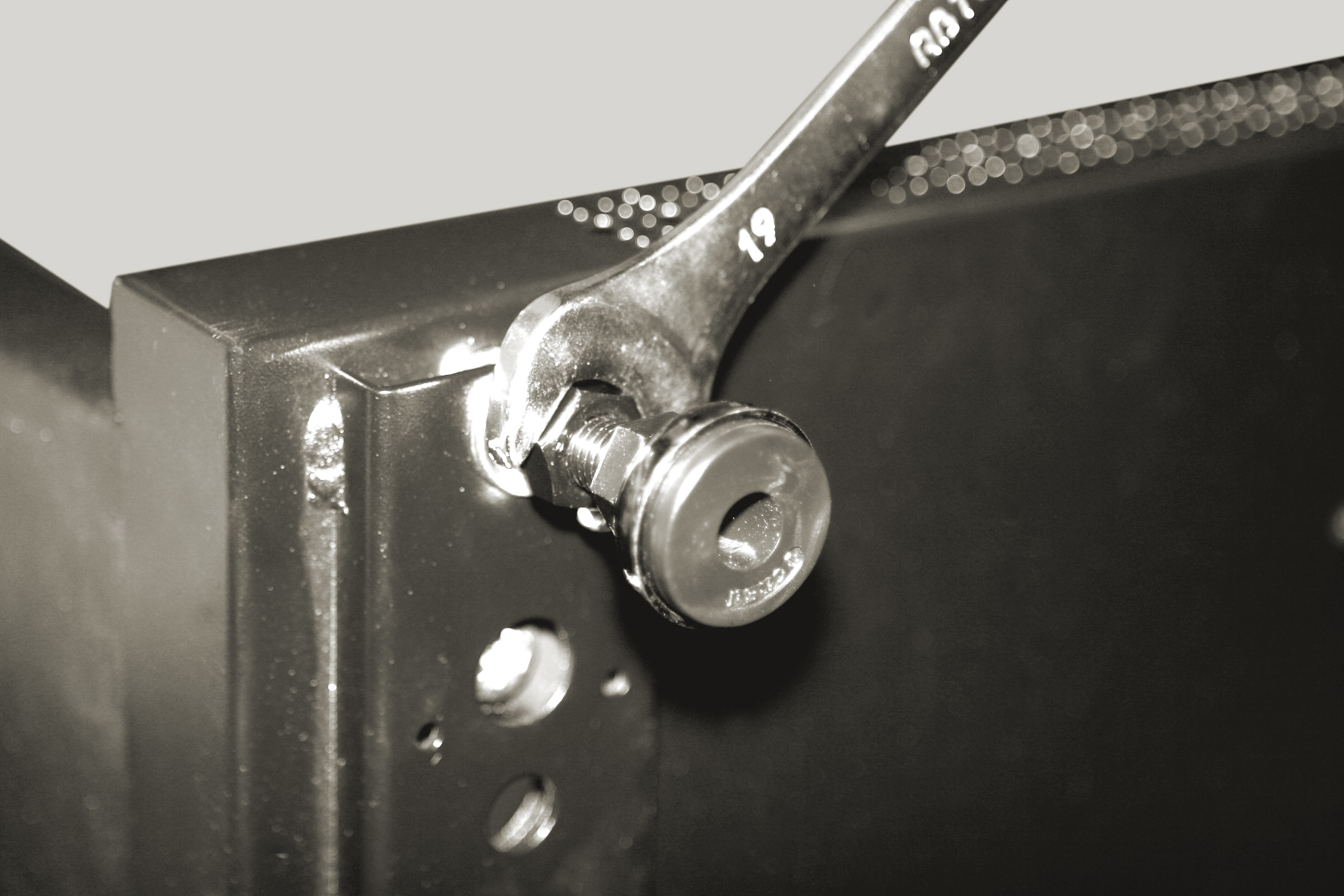

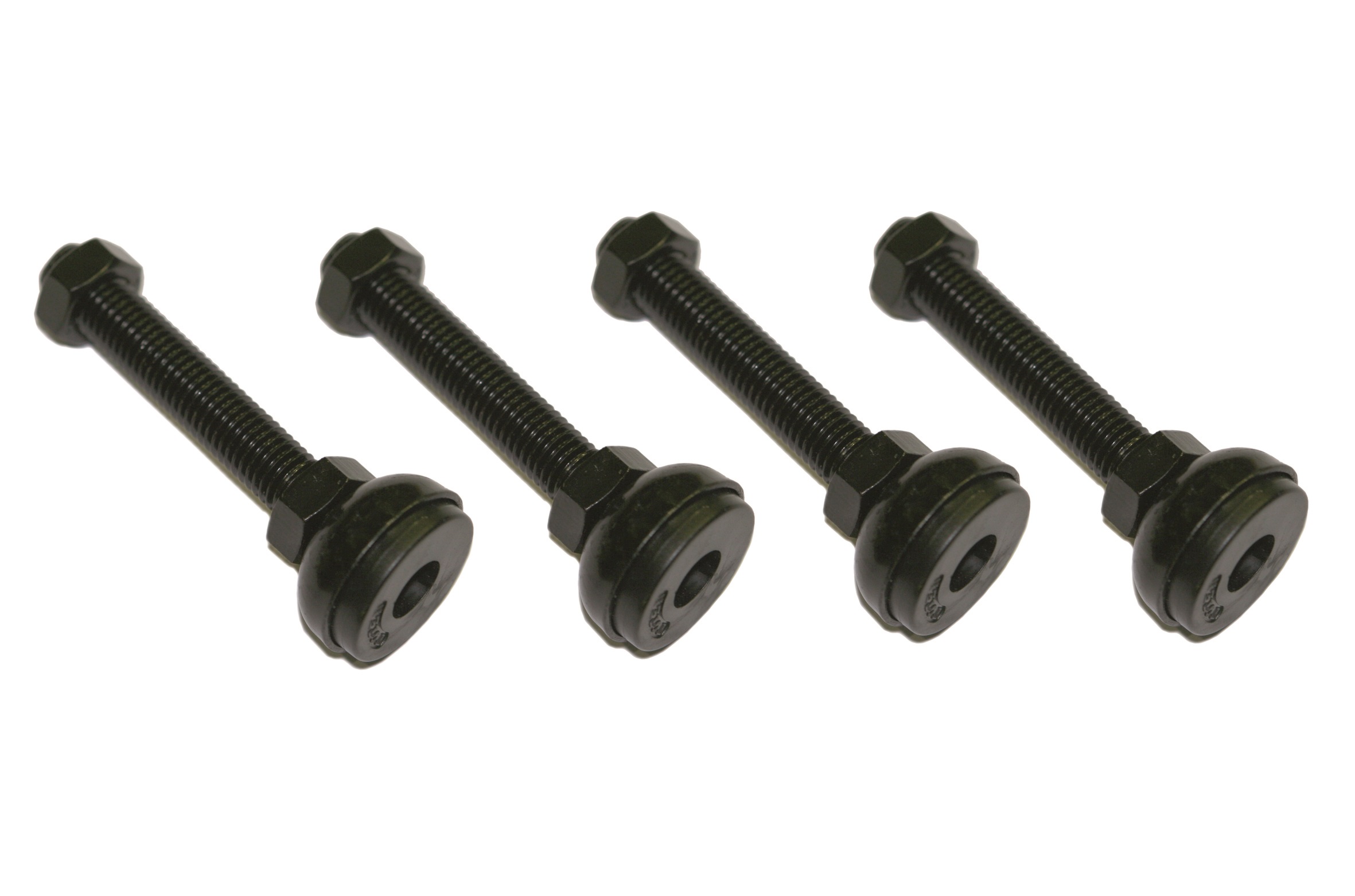

Вкрутите в соответствующие отверстия четыре регулируемые ножки. Зафиксируйте соединения гайками.

В дальнейшем, при установке шкафа в вертикальное положение и после завершения регулировки высоты ножек, убедитесь в надежной фиксации всех четырех ножек гайками.

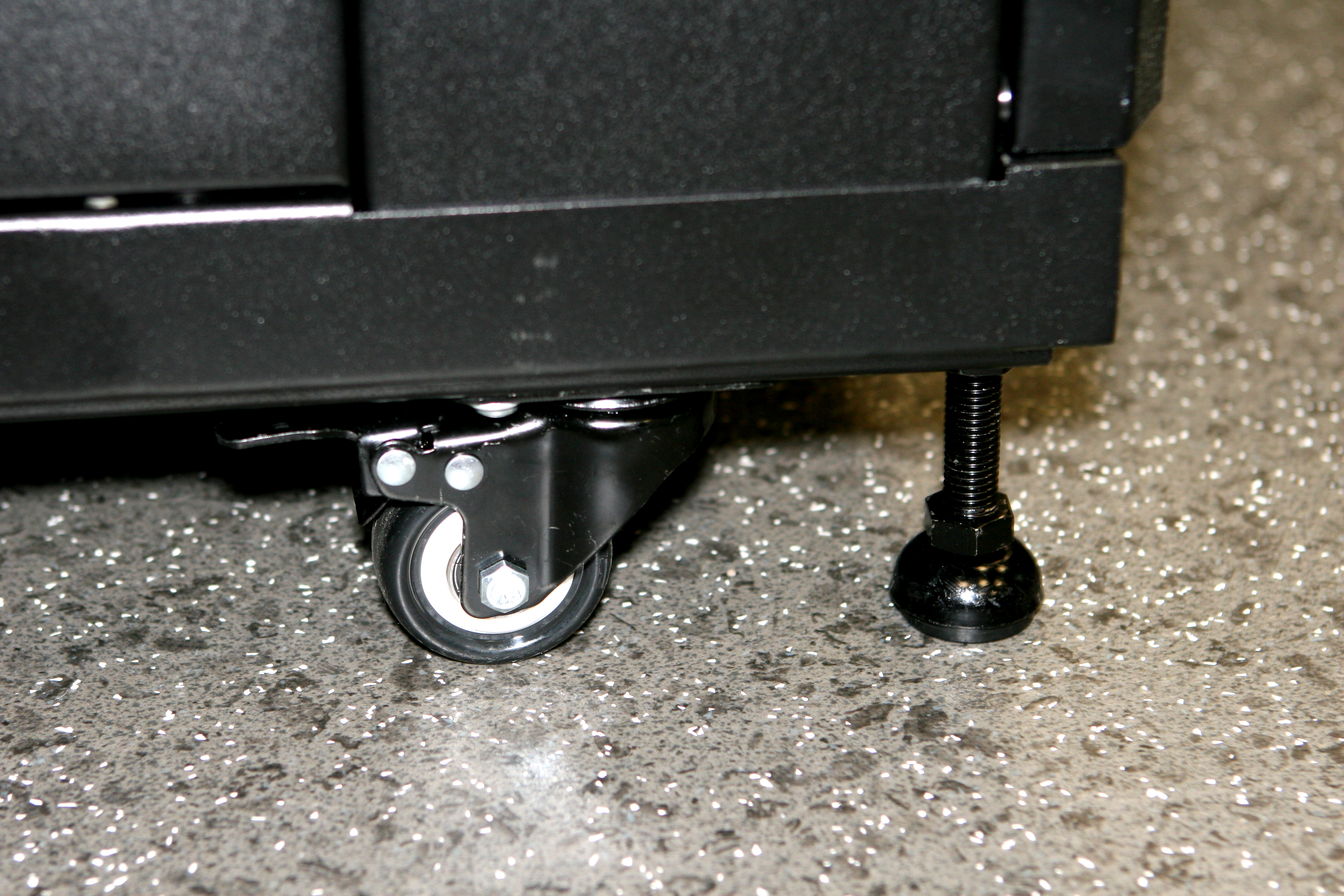

В стационарном состоянии шкафа ролики не должныоставаться под нагрузкой. То есть стационарно шкаф должен опираться на ножки, а при перемещении используются ролики.

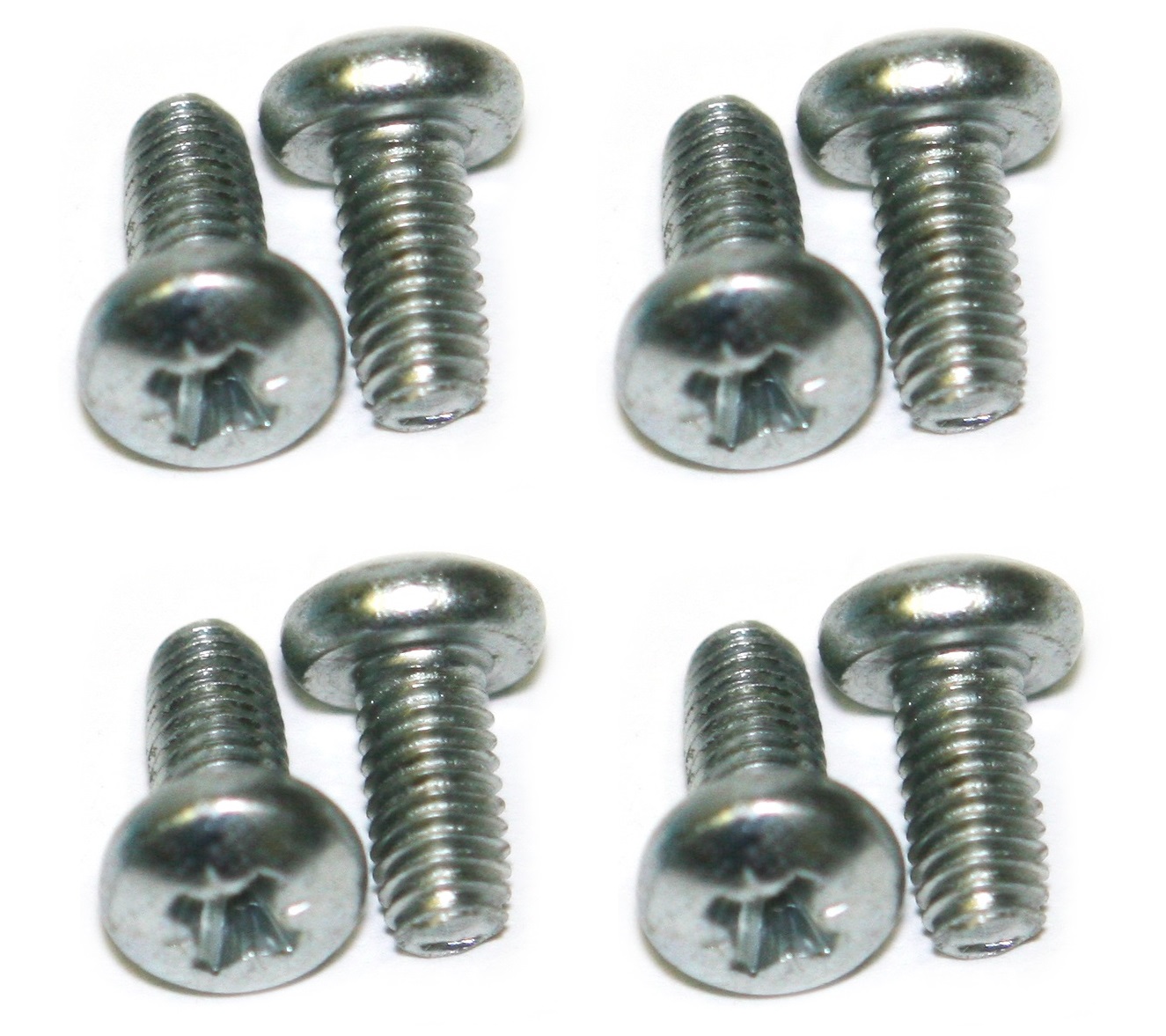

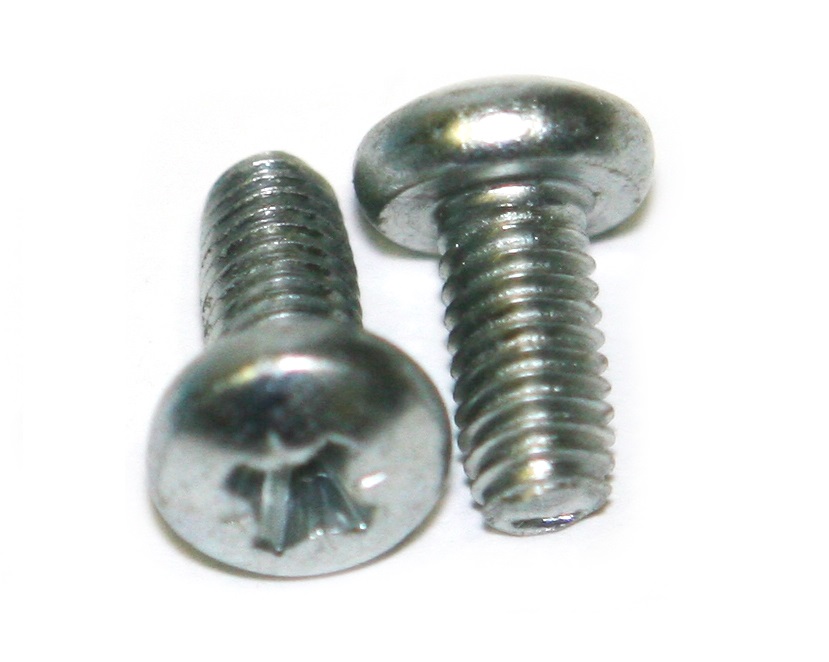

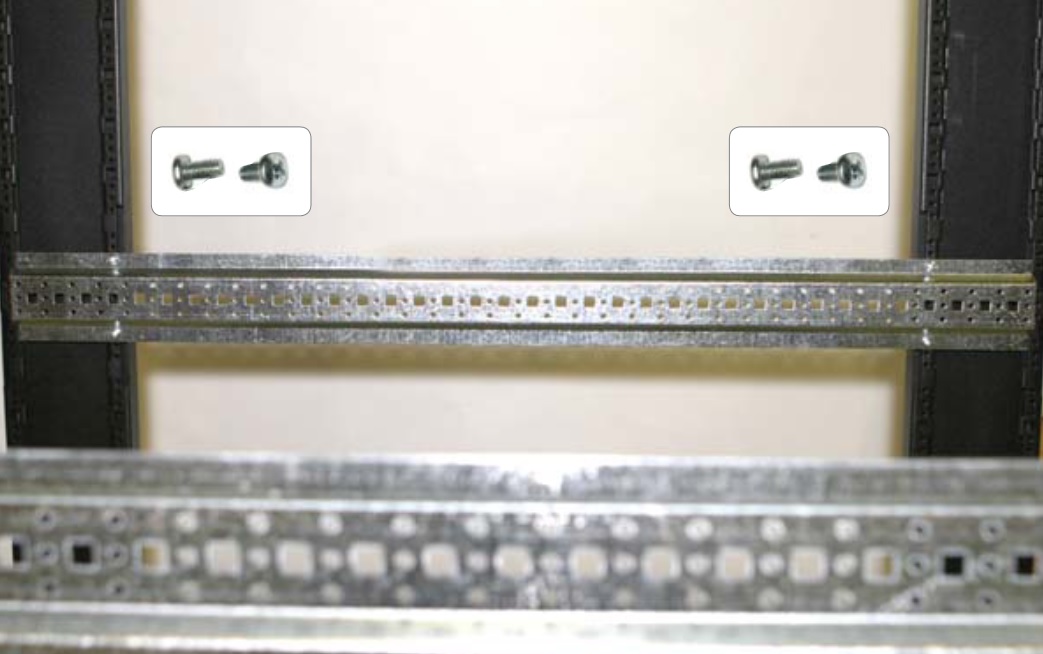

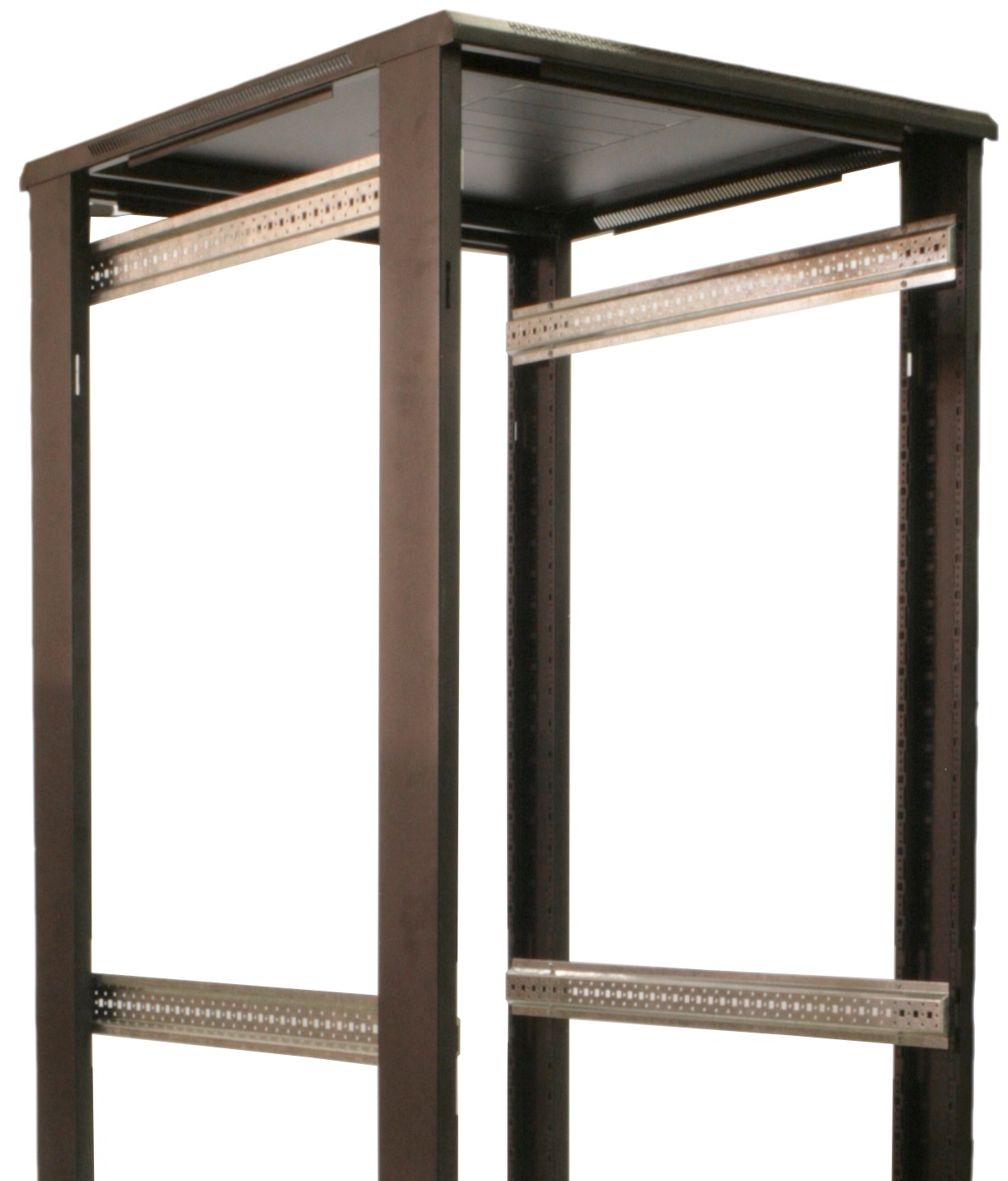

Для фиксации горизонтальных монтажных профилей к каркасу используются винты М5х10.

Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).

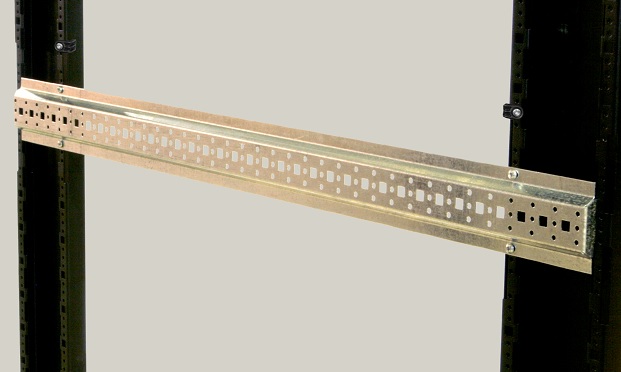

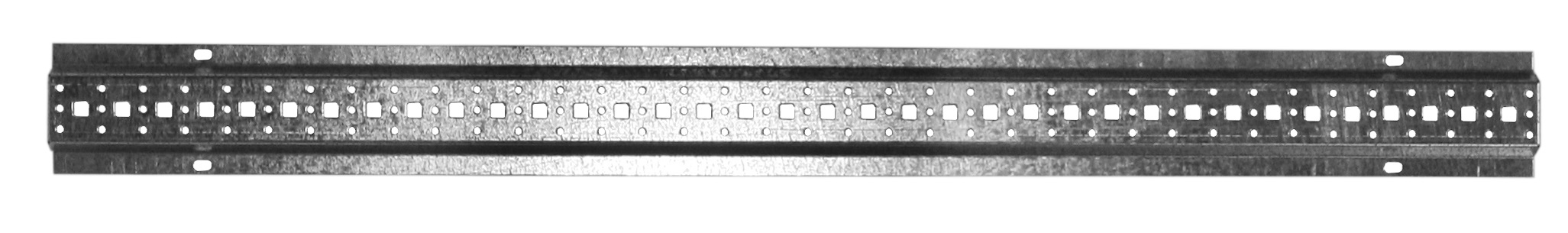

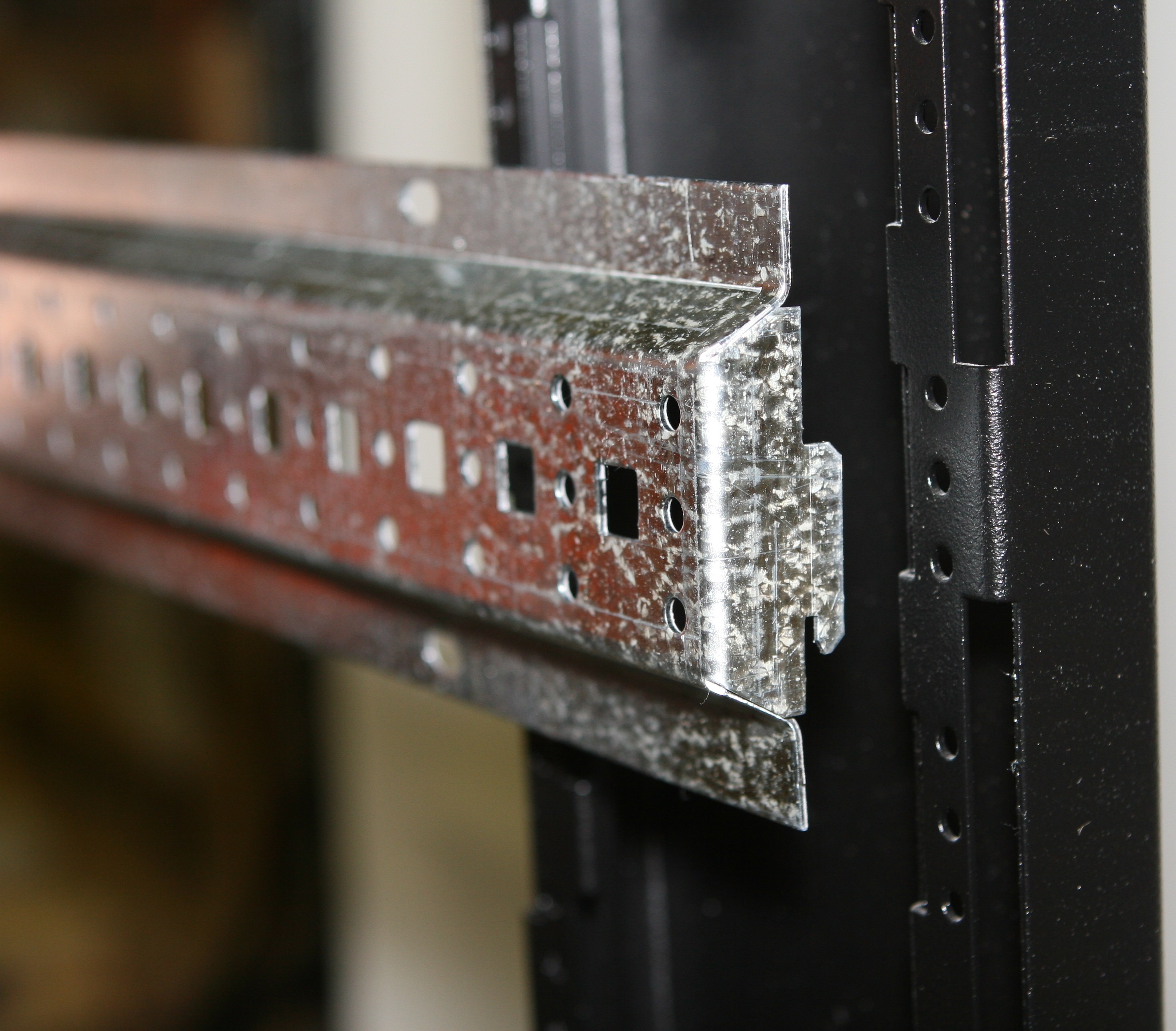

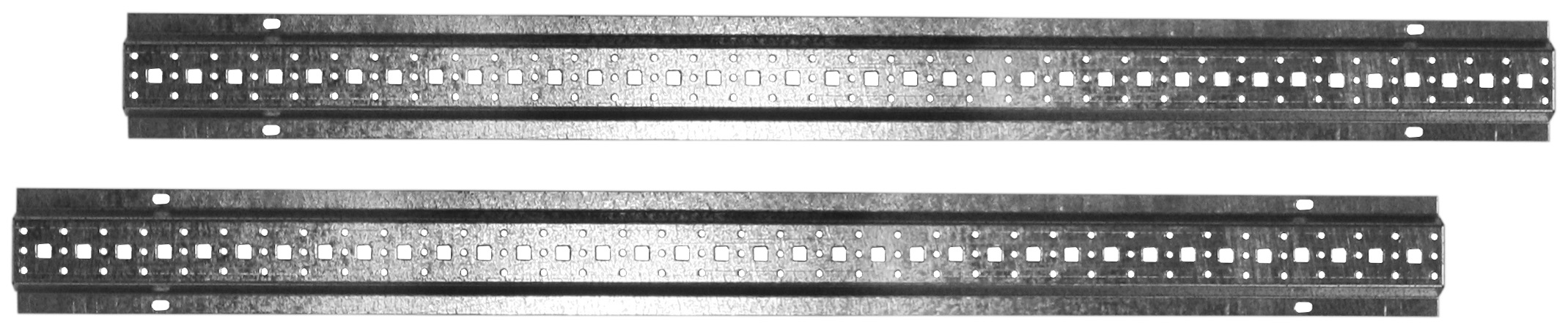

Обратите внимание, что V-образная прорезь на горизонтальном монтажном профиле должна быть направлена в сторону нижней панели.

Каждый горизонтальный монтажный профиль фиксируется к каркасу 4-мя винтами.

В шкафах шириной 600 мм – 19-дюймовые монтажные профили фиксируются непосредственно к горизонтальным монтажным профилям винтами М5х10.

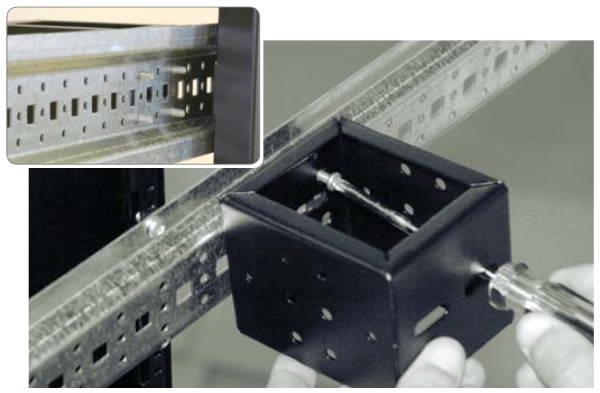

В шкафах шириной 800 мм для установки 19-дюймовыхмонтажных профилей применяют такие вспомогательныекомпоненты, как креплениядля 19” монтажныхпрофилей.

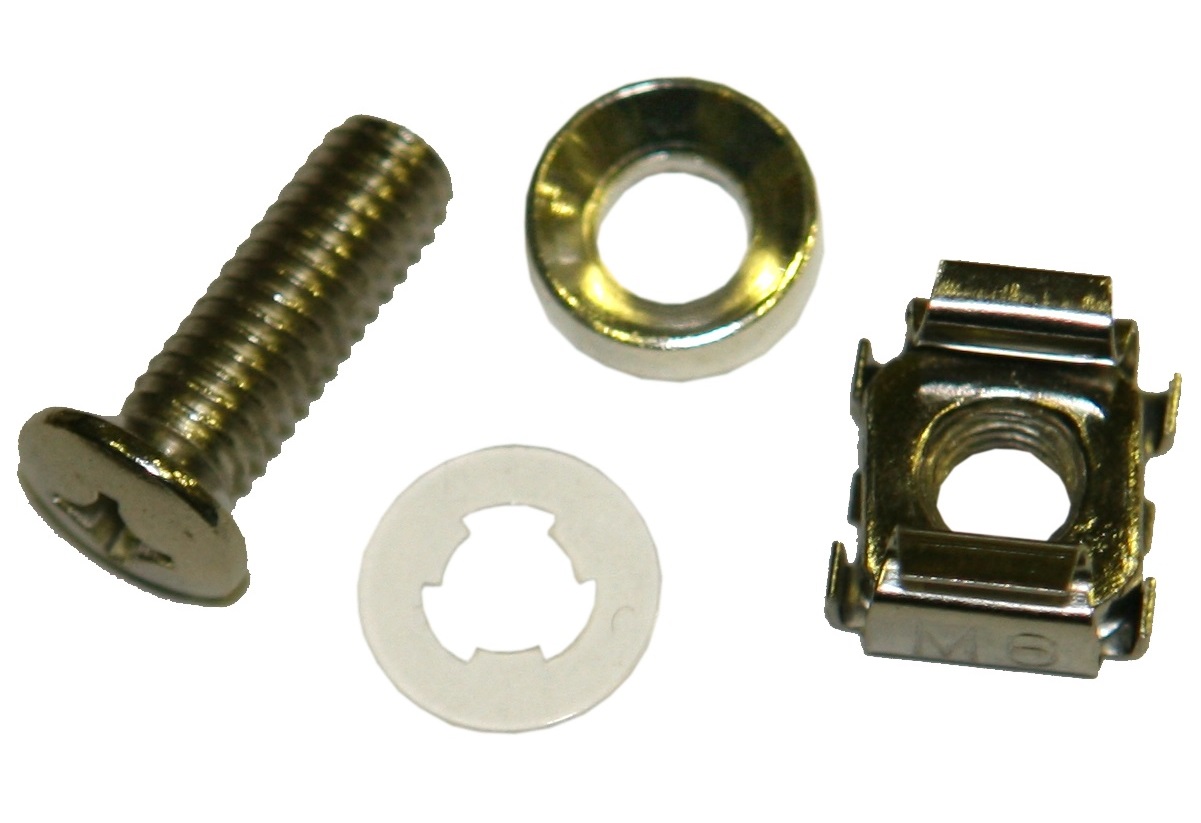

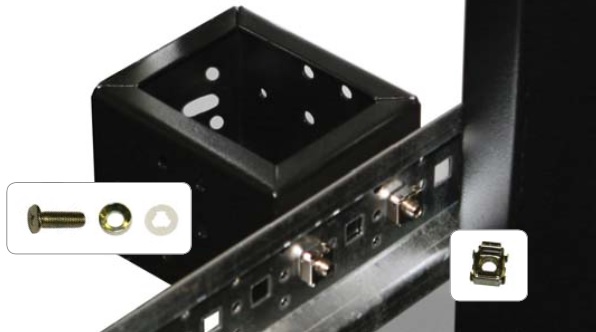

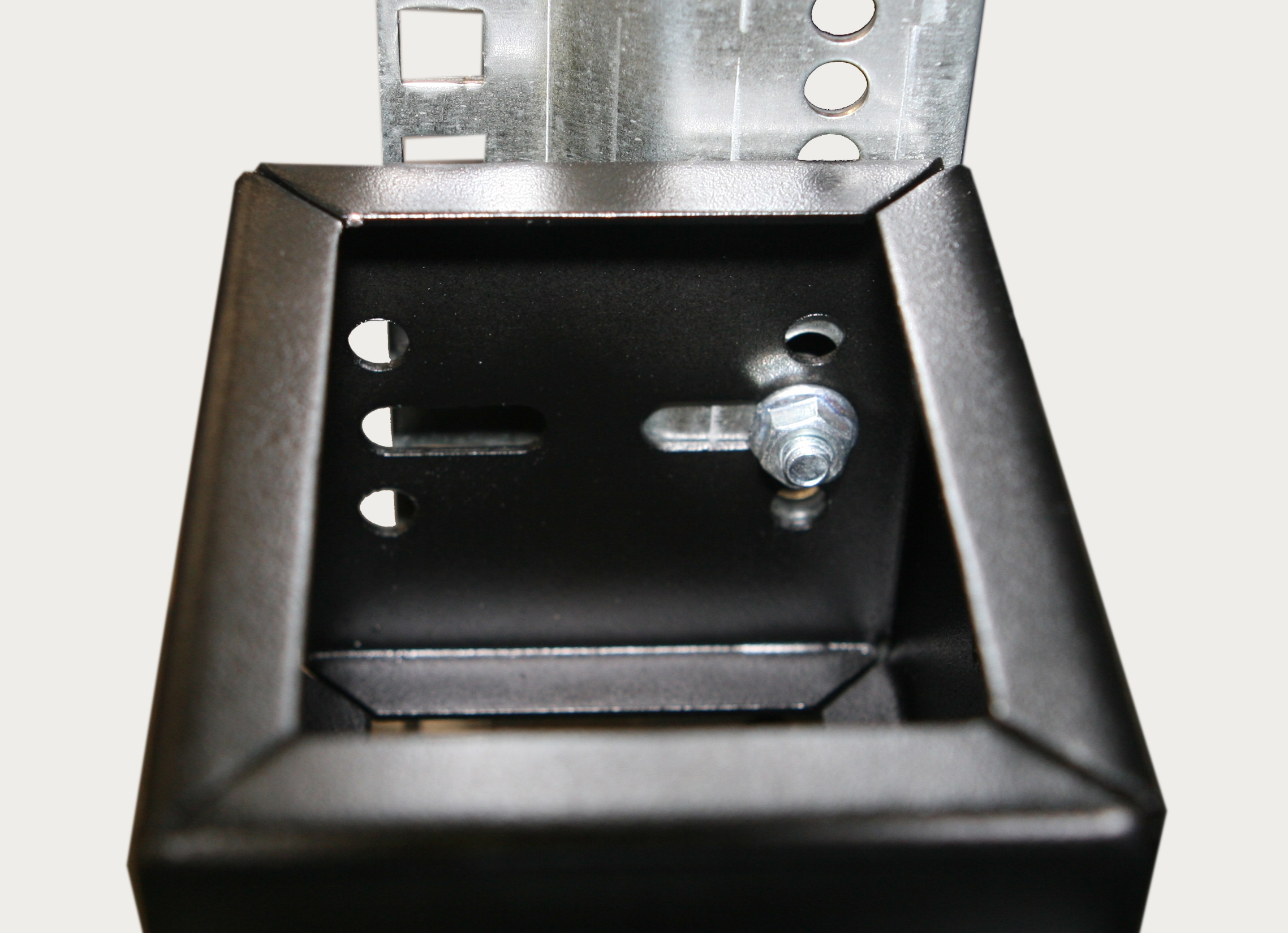

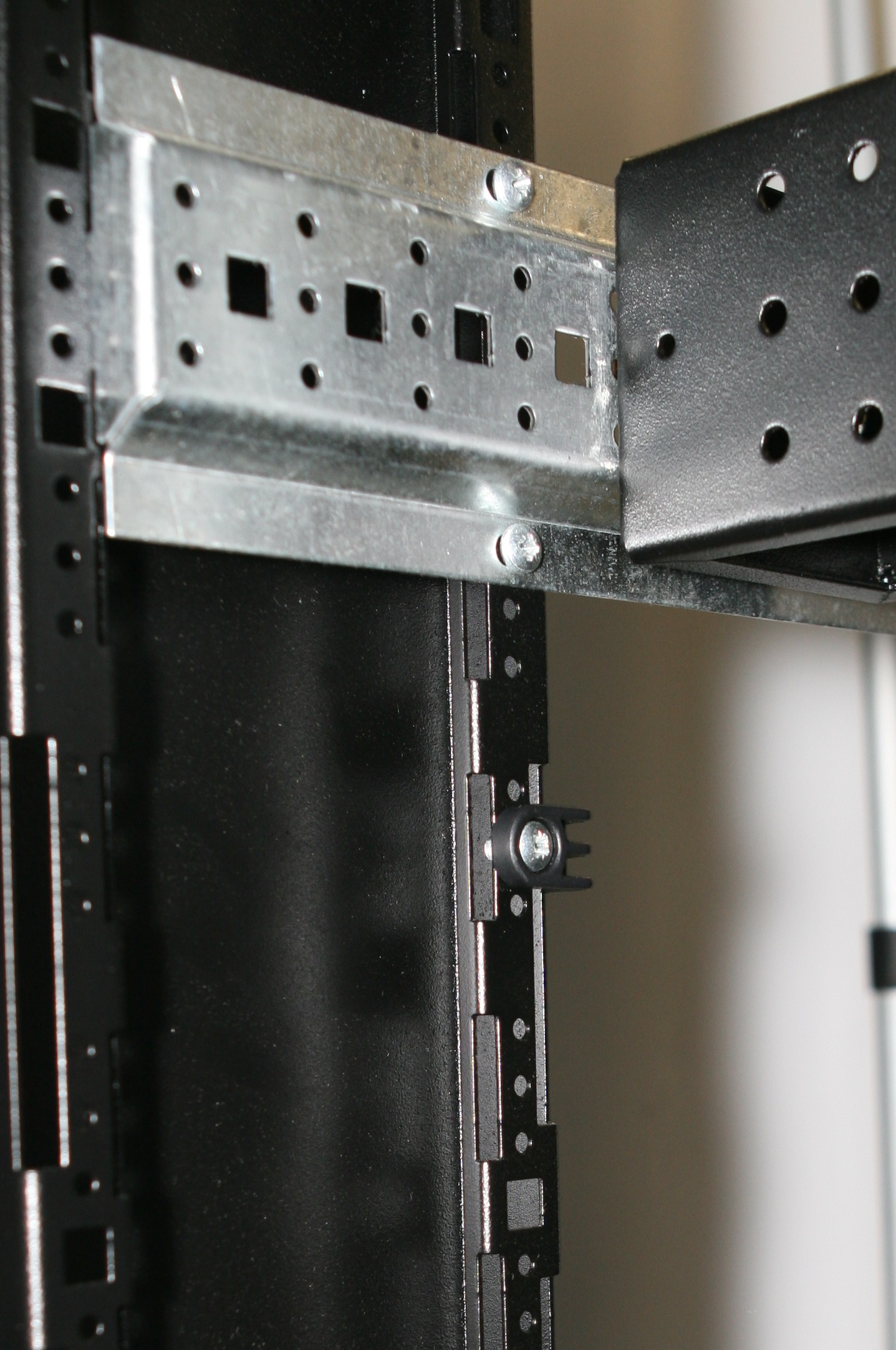

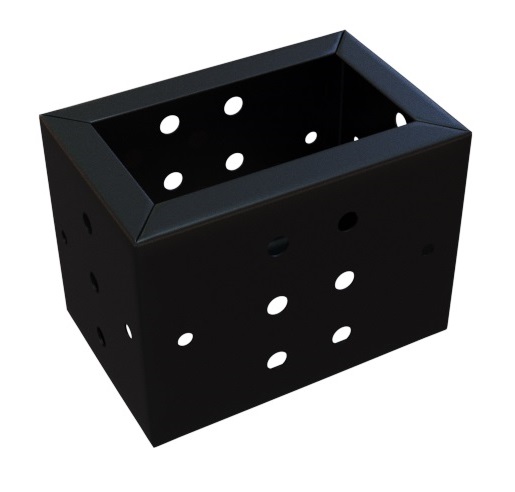

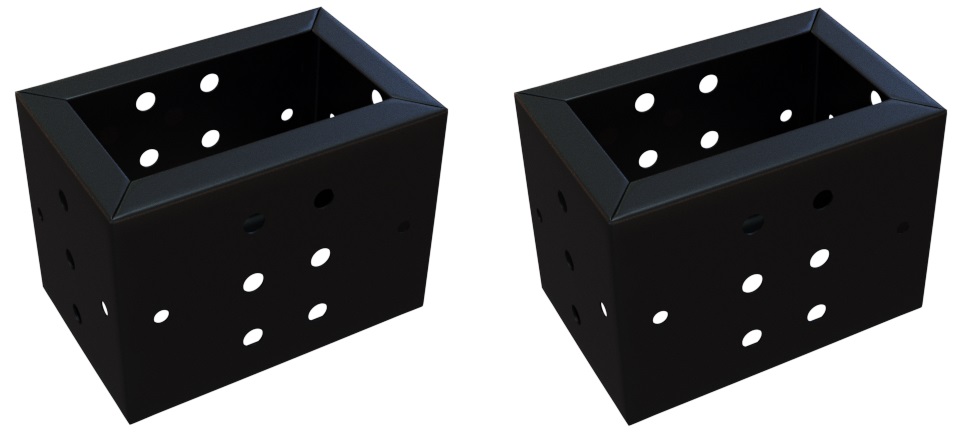

Каждое крепление для 19” монтажных профилей¹ фиксируется к горизонтальным монтажным профилям при помощи двух винтов М6 в комплекте с закладными гайками. Под каждый винт подкладывается вначале высокая металлическая шайба, а затем тонкая пластиковая.
————————————
1)В шкафах шириной 600 мм компонент не используется

Фиксация вертикальных направляющих (19” монтажных профилей) в шкафах шириной 800 мм производится винтами M6 и фланцевыми гайками.

Обратите также внимание, что в шкафах шириной 800 мм крепление для 19” монтажных профилей ¹ можно зафиксировать к горизонтальному профилю еще одним способом – при помощи четырех винтов М5х10. Такой способ более трудоемкий и менее распространен, однако при необходимости он способен обеспечить очень надежную фиксацию..

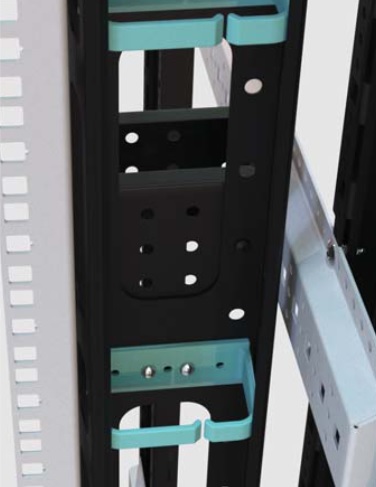

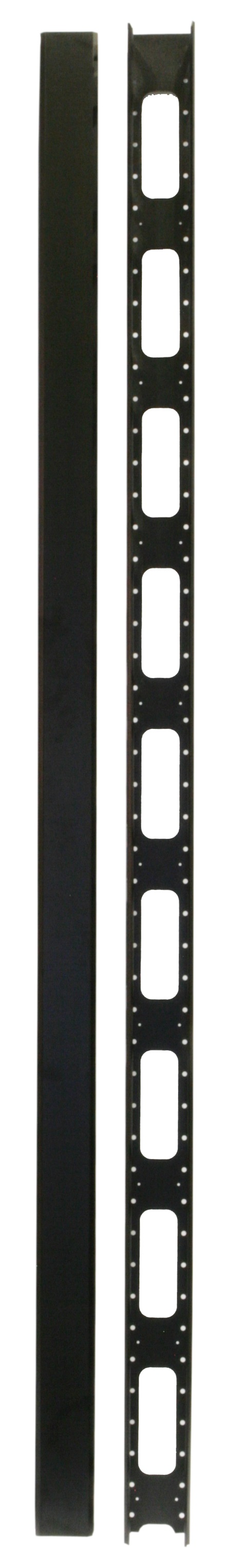

Вертикальные кабельные организаторы ¹ фиксируются винтами М5х10 в два боковых отверстия в креплениях для 19” монтажных профилей ¹.
————————————
1)В шкафах шириной 600 мм компонент не используется

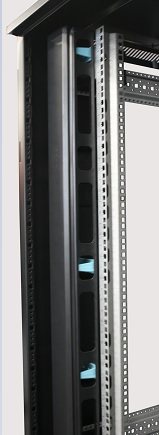

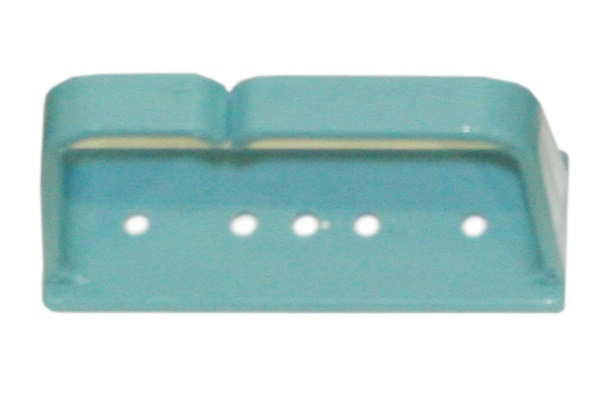

Вертикальные кабельные организаторы ¹ в шкафах шириной800 мм можно устанавливать как спереди, так и сзади шкафа.Кабельный канал закрывается крышкой. Организационныекольца (на фотографии – изделия голубого цвета), помимо имеющихся в комплекте, при необходимости можно приобретать отдельно.

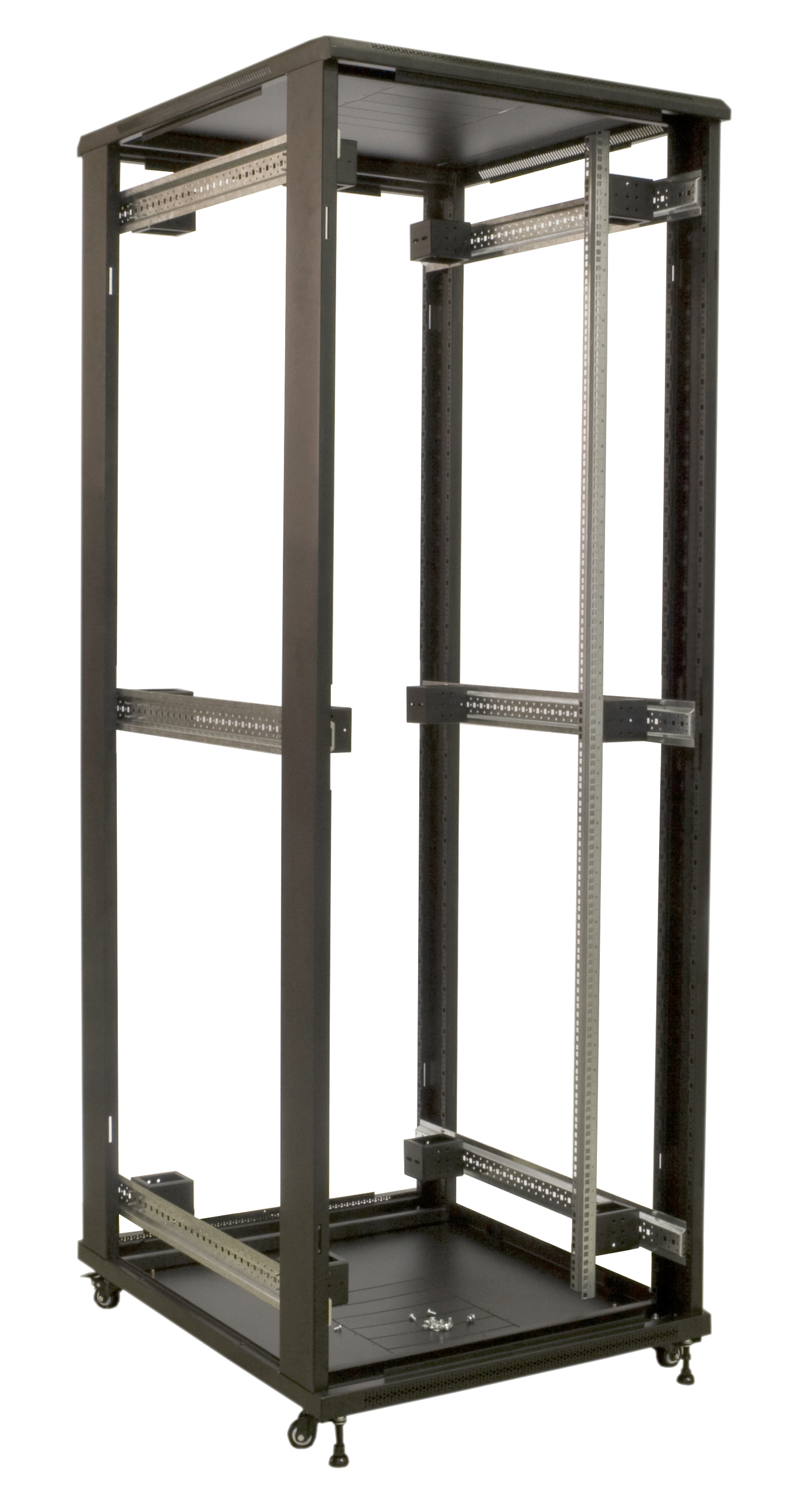

Собранный каркас шкафа шириной 800 мм с установленными горизонтальными и 19” монтажными профилями.

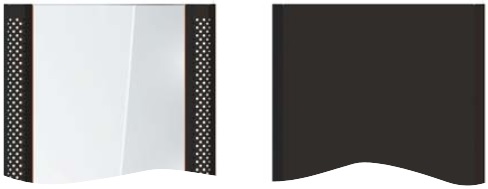

Возможно два варианта исполнения дверей.

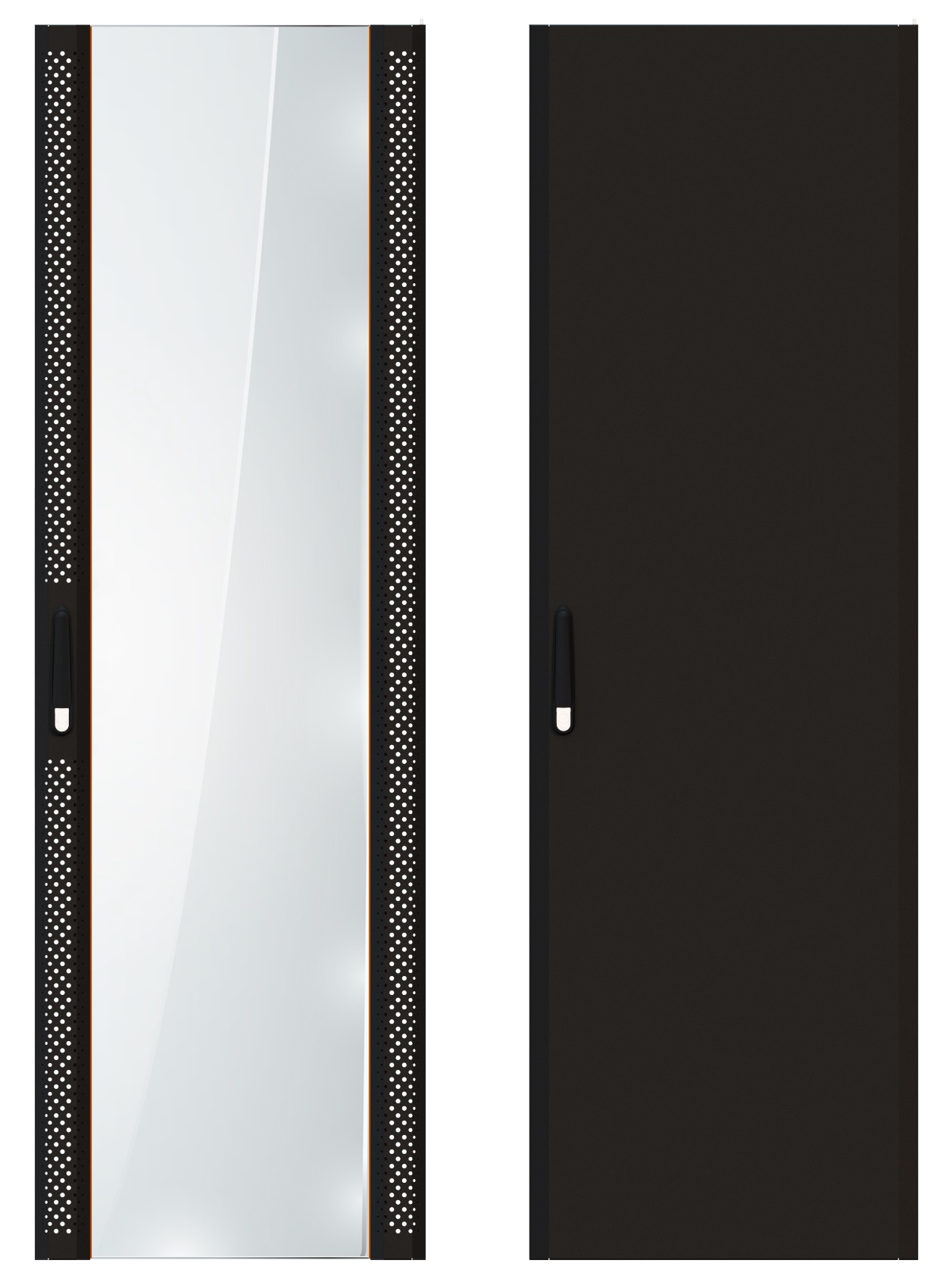

AS – передняя дверь стеклянная(с металлическими боковинами),задняя металлическая сплошная

Пример партномера шкафа:
TTB-4782-AS-RAL9004

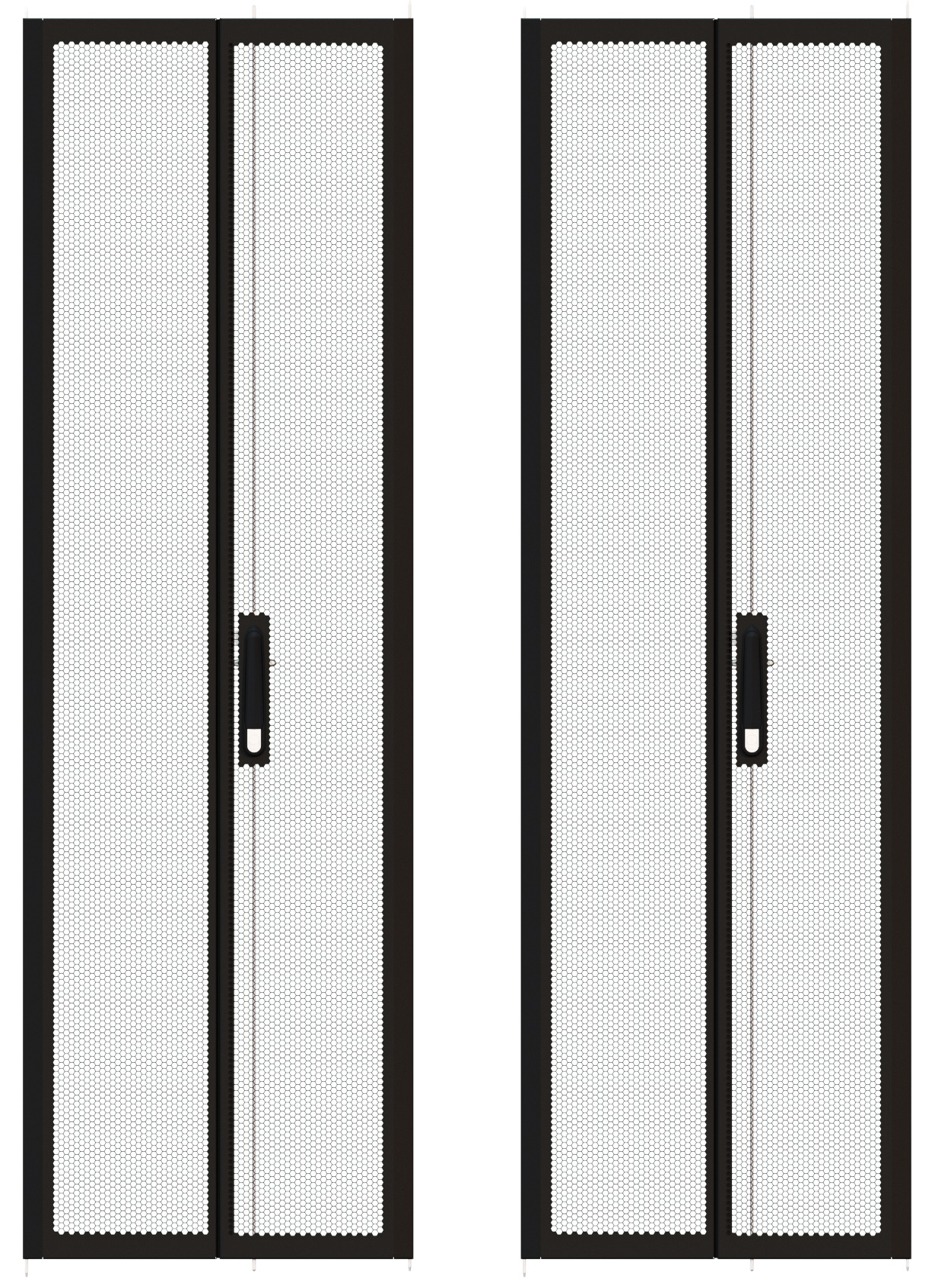

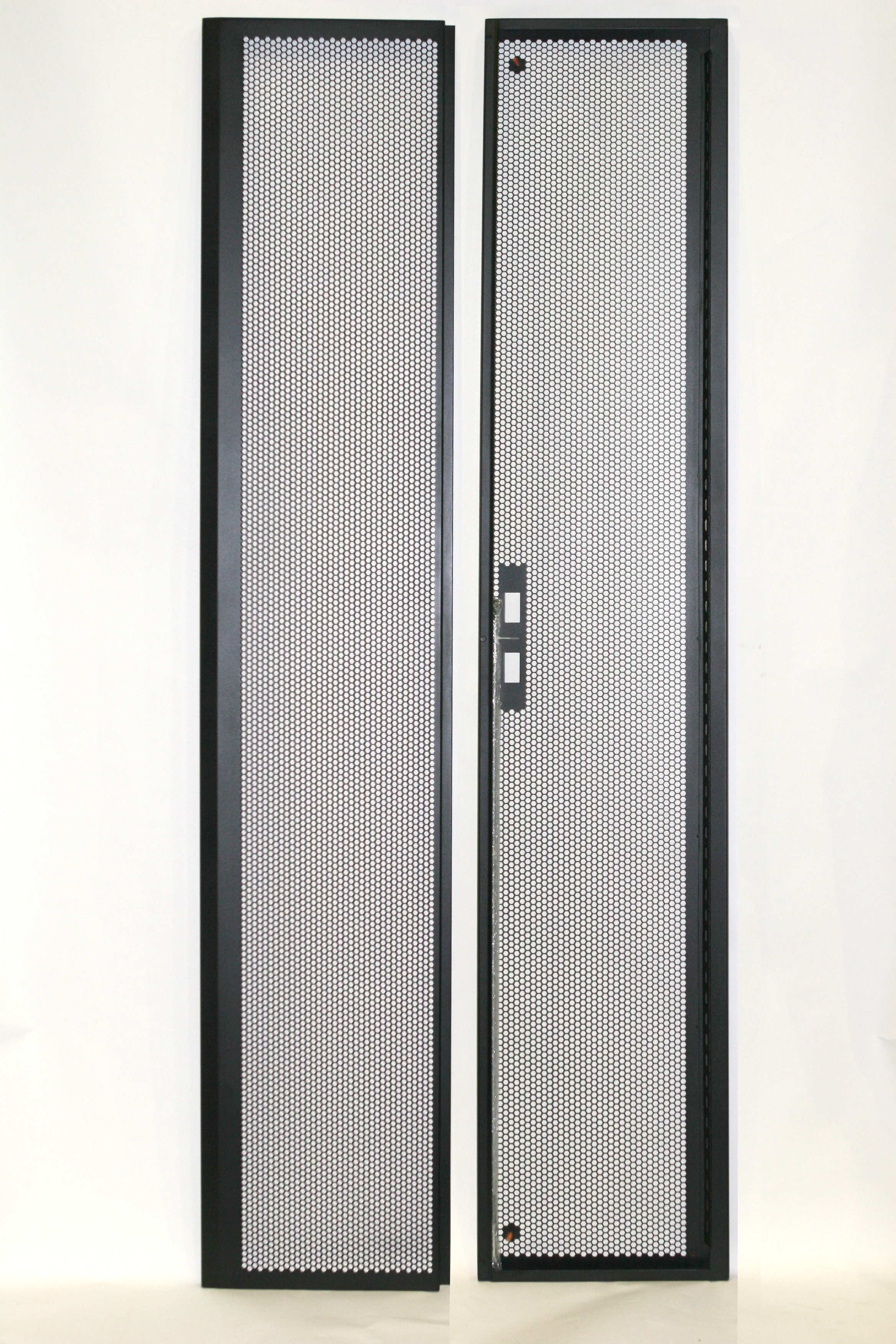

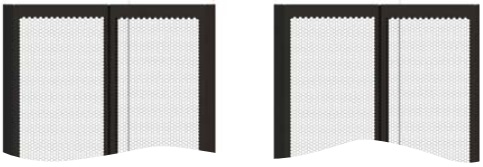

DD – передняя и задняя двери металлические перфорированные(обе двери распашные)

Пример партномера шкафа:
TTB-4782-DD-RAL9004

Пример запирания двустворчатой (распашной) двери.

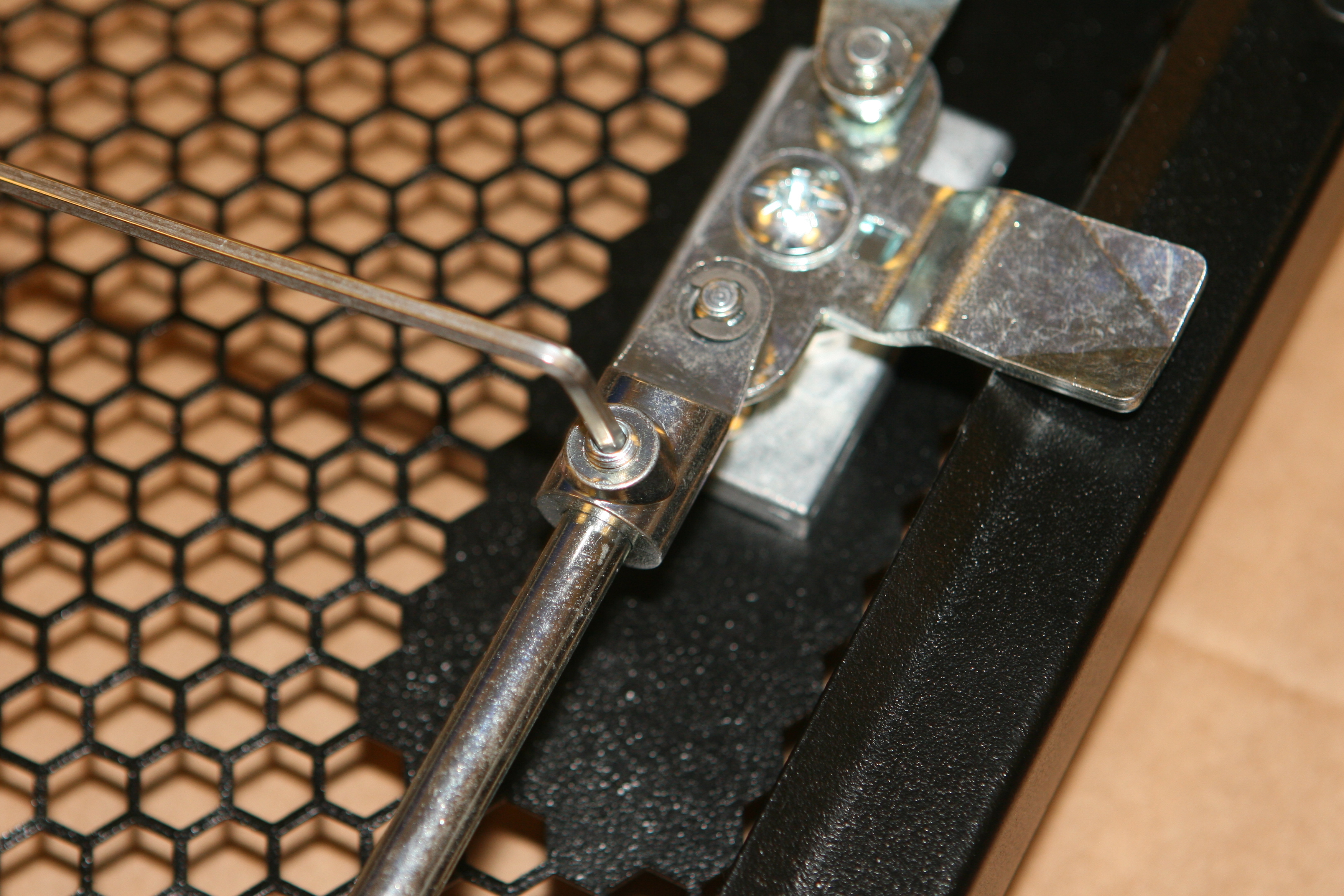

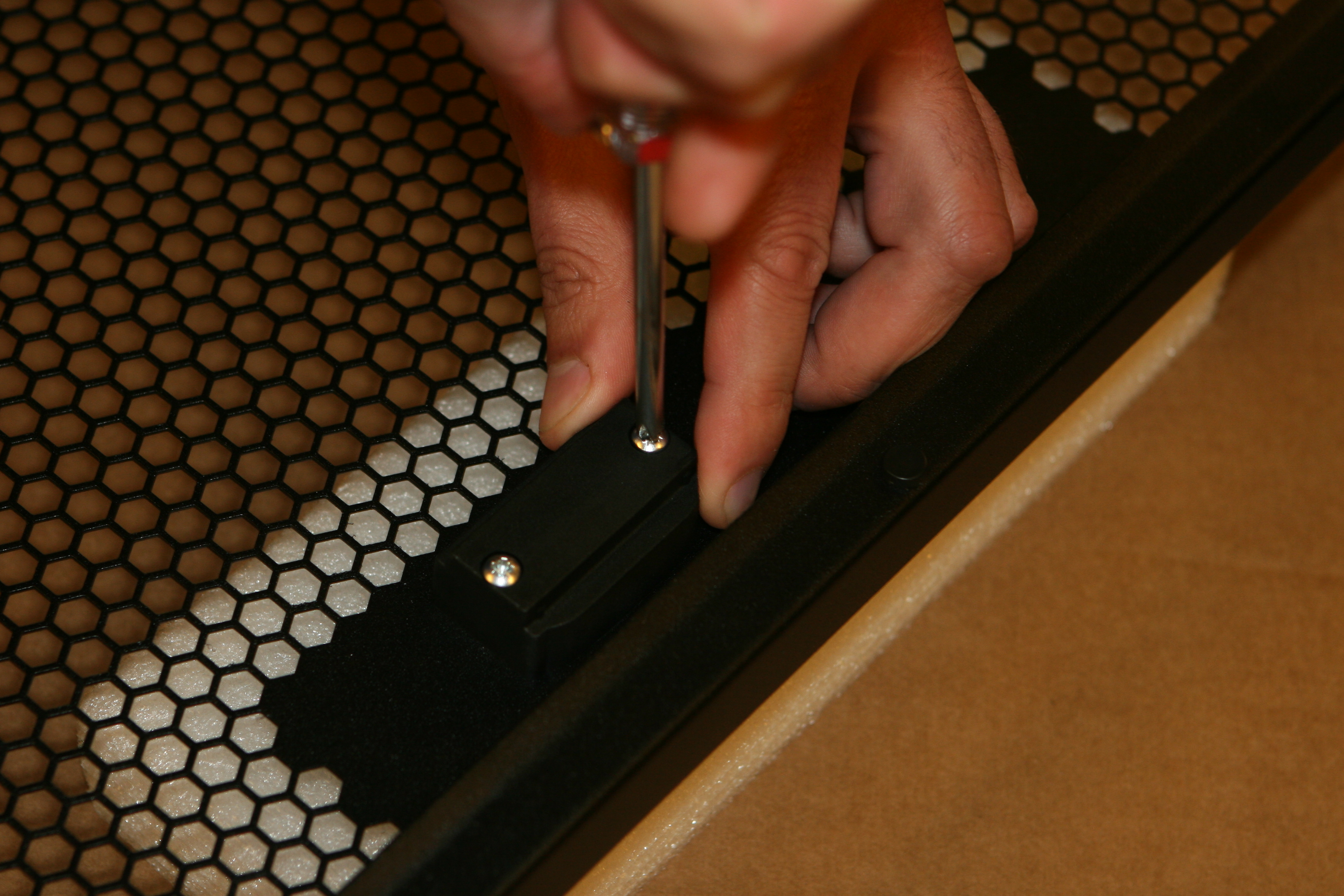

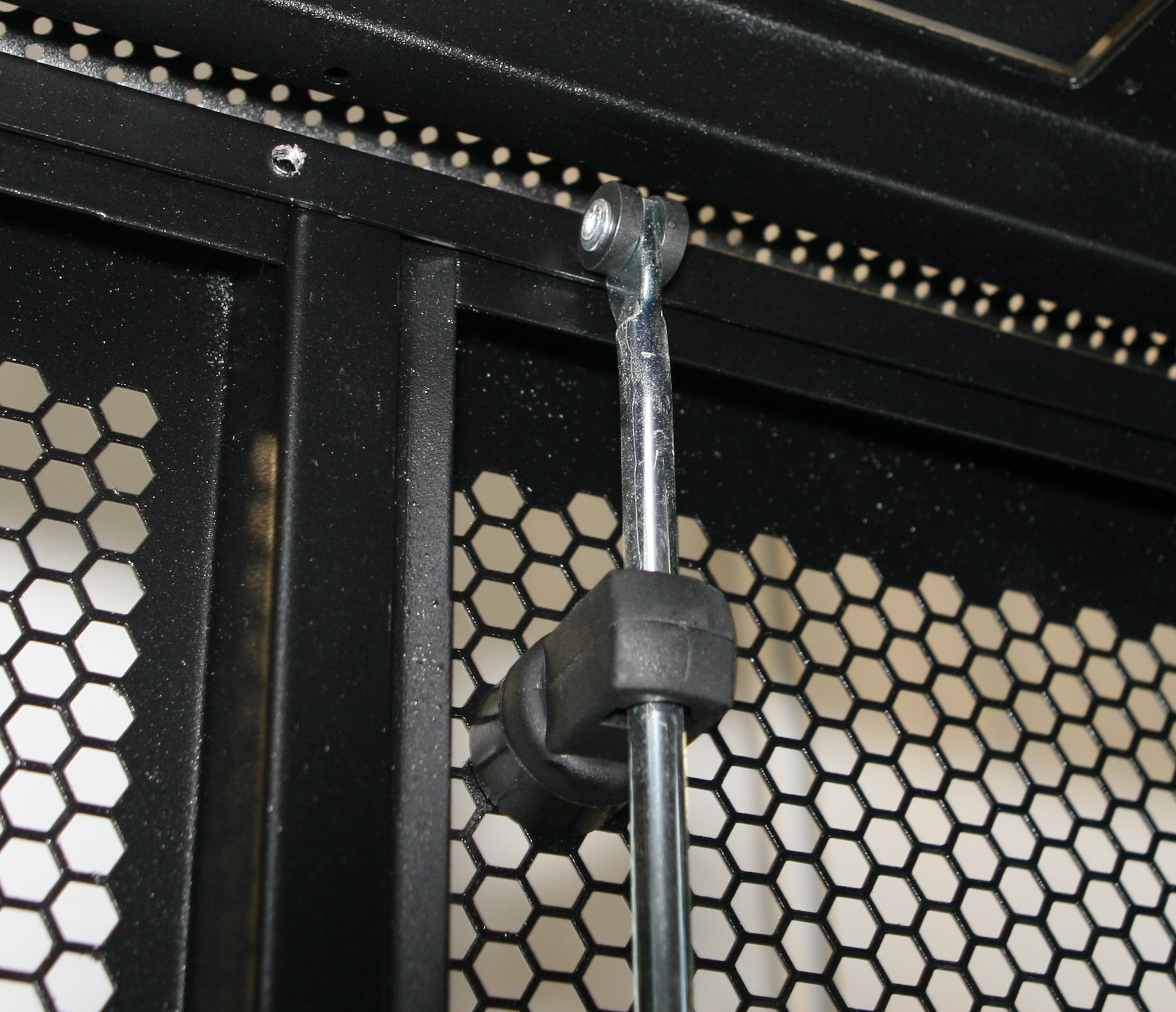

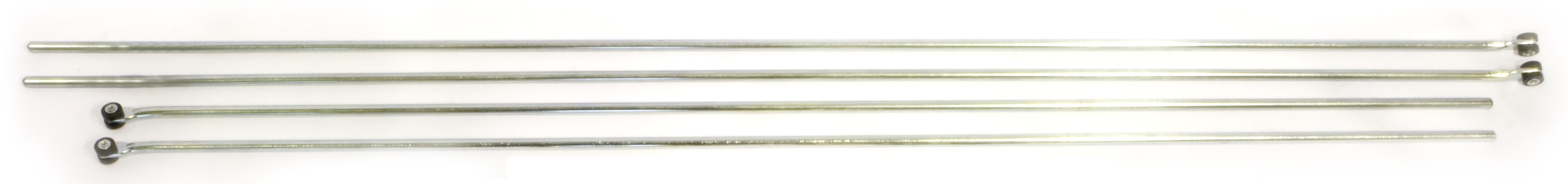

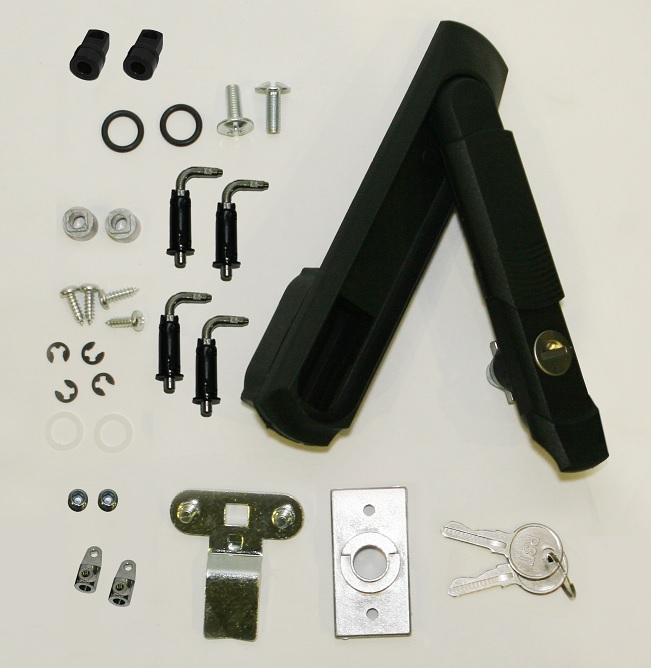

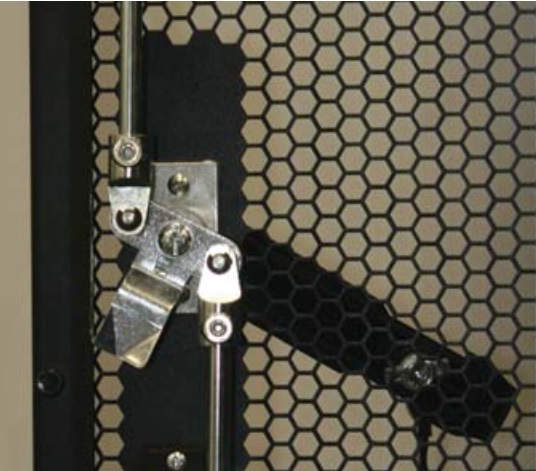

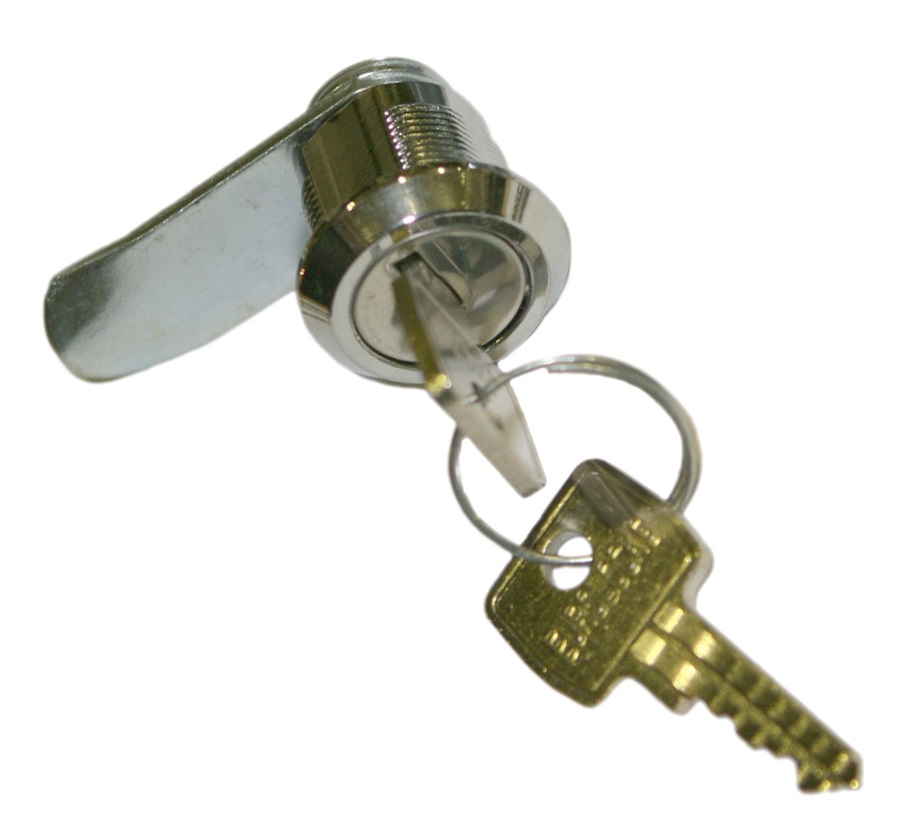

В шкафах с дверями двустворчатого (распашного) типа, помимо установки ручки с замком, необходимо также собрать систему запирания дверей, состоящую из собственно ручки (с замком) и присоединяемых механических тяг для фиксации закрытого положения двери в трех точках (посредине, вверху и внизу).

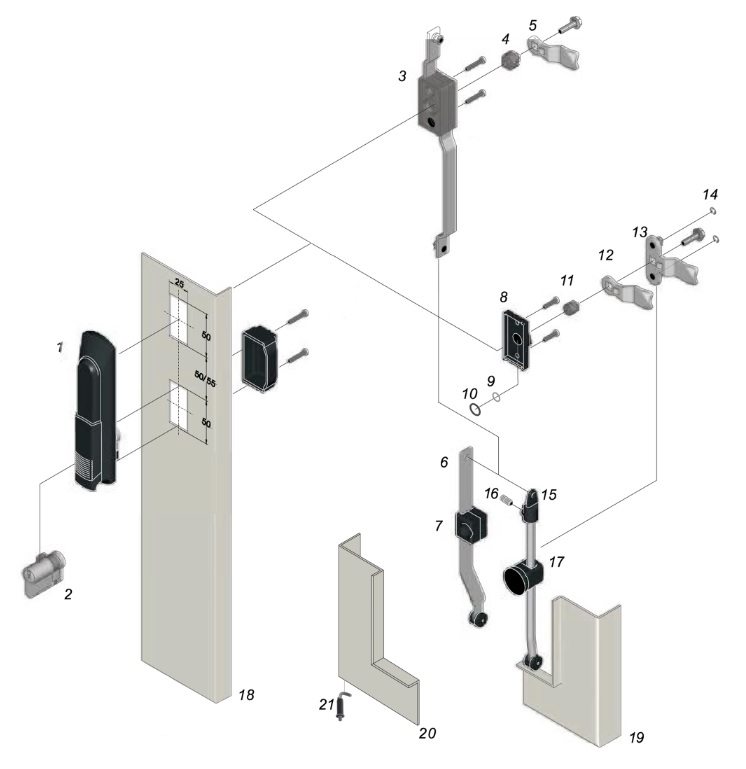

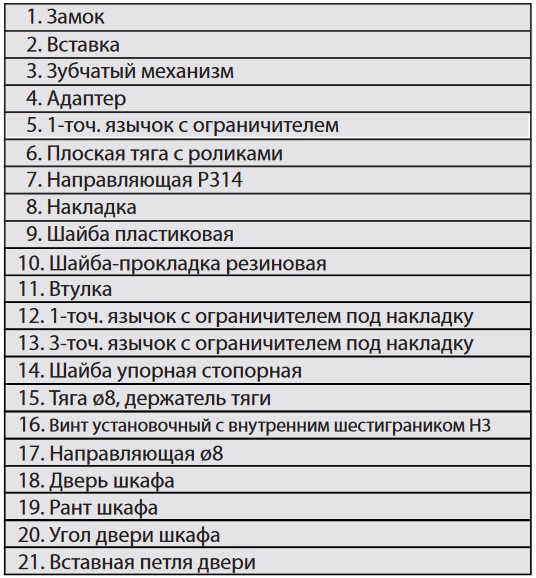

Схема сборки системы запирания дверей

–в случае двустворчатых (распашных) дверей

Пример запирания одностворчатой двери.

В шкафах с одностворчатыми дверями механические тяги не применяются. Запирание двери производится только в одной точке – посредине шкафа.

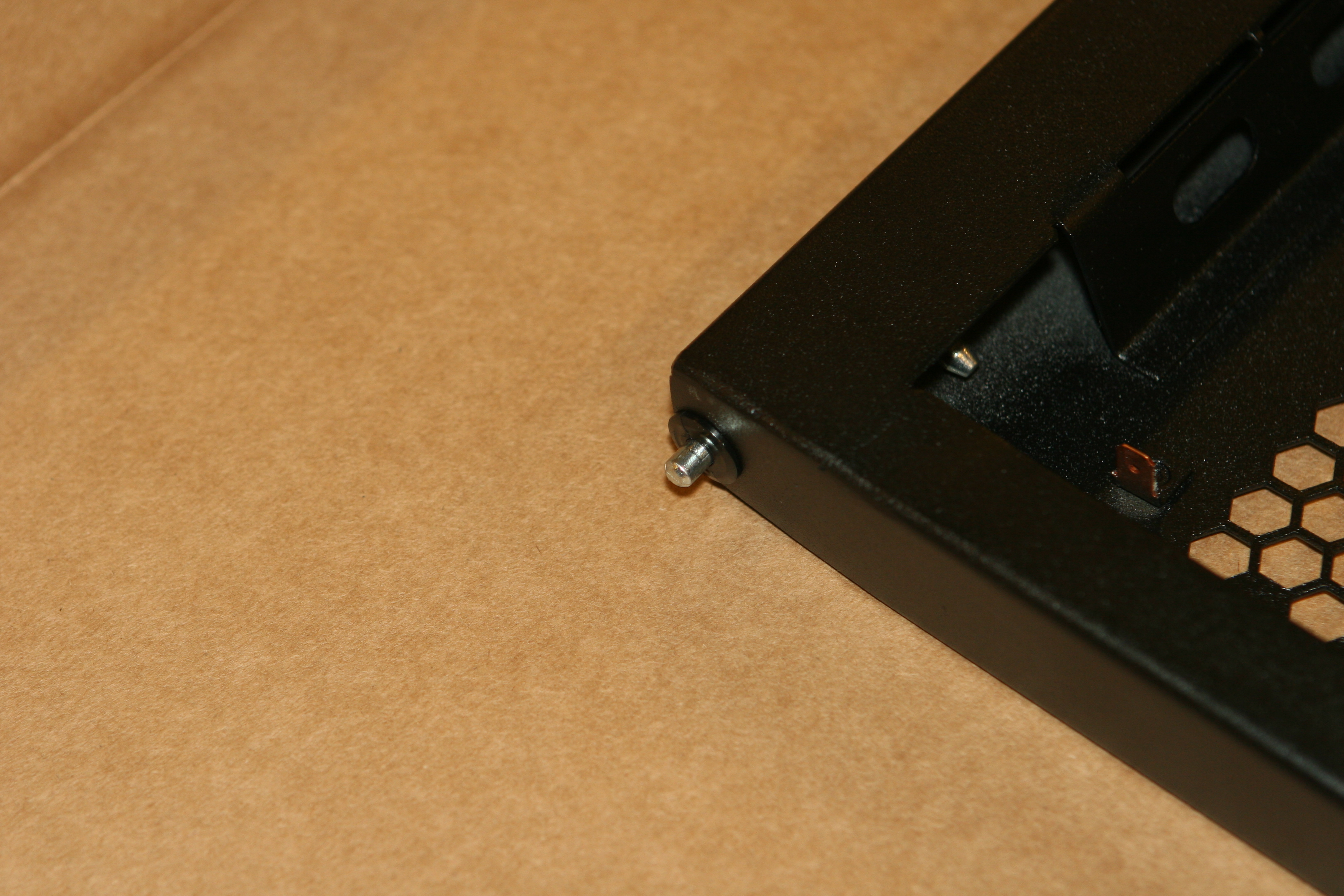

После завершения сборки системы запирания двери, необходимо будет установить вставные петливверху и внизу рамы двери. После чего можно приступать к установке двери в шкаф.

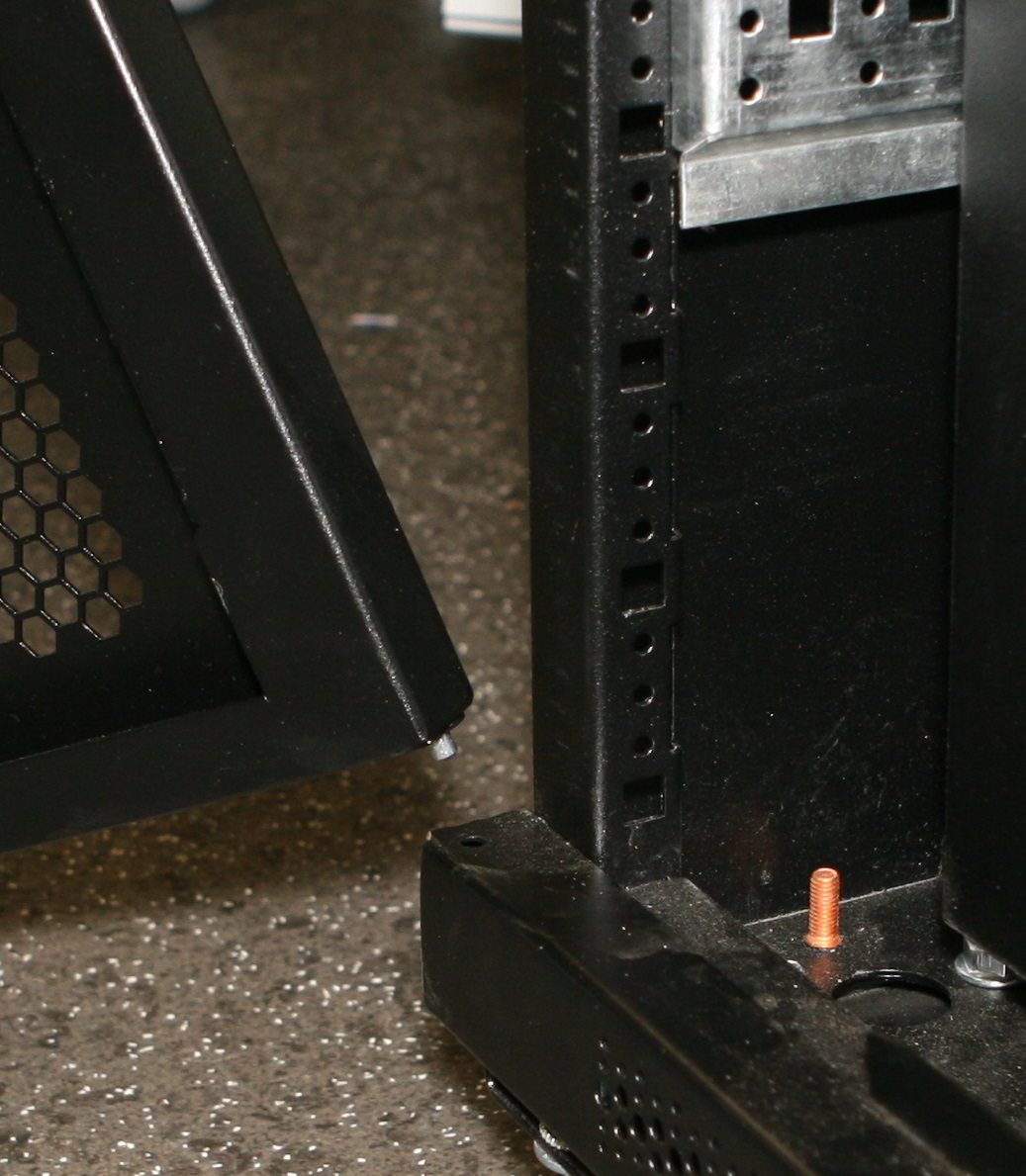

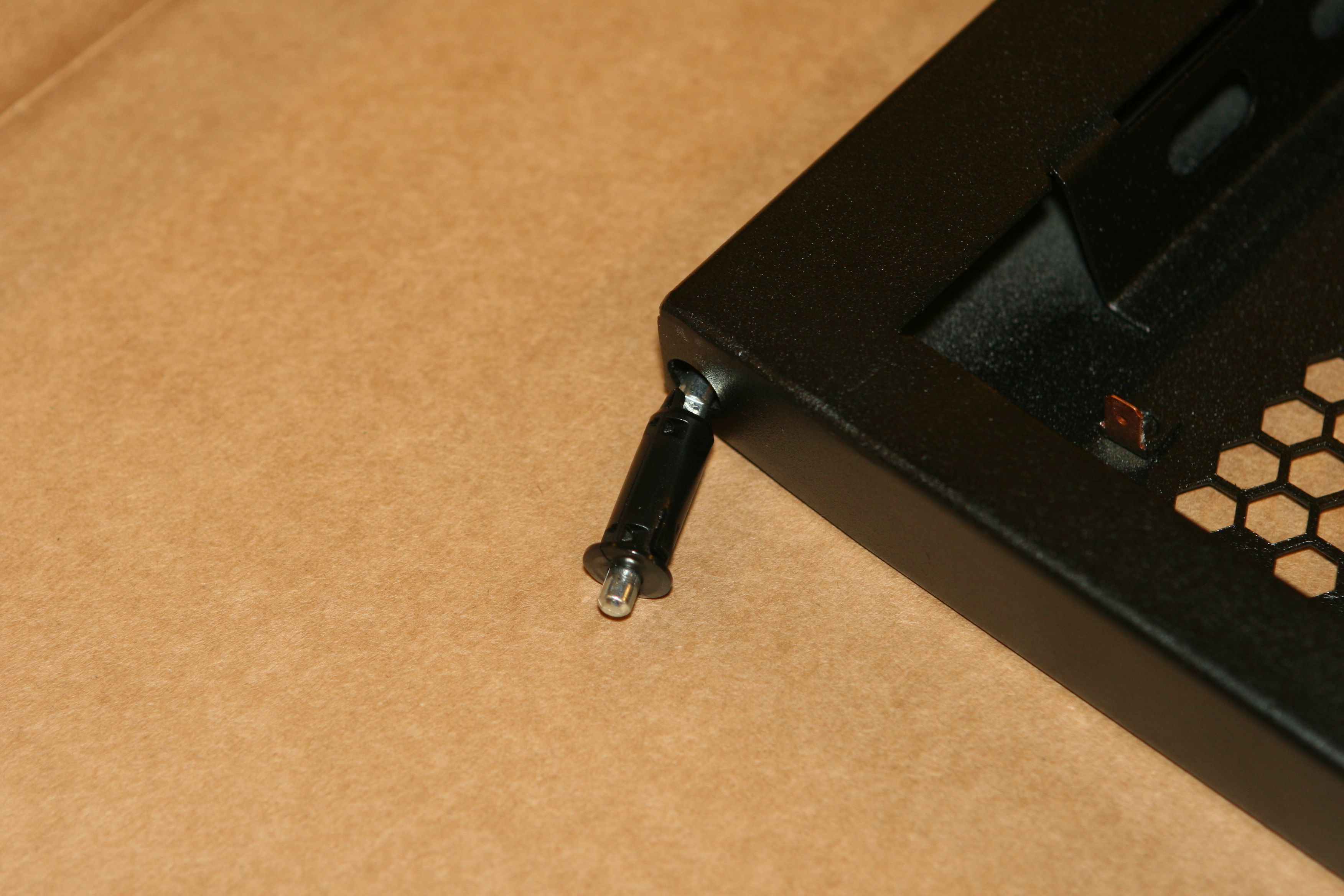

Вначале вставьте нижний шток двери^* в предусмотренное отверстие в нижней части шкафа, а затем приступайте к фиксации двери в верхней части шкафа.
————————————
* При необходимости под нижний шток можно подложить шайбу

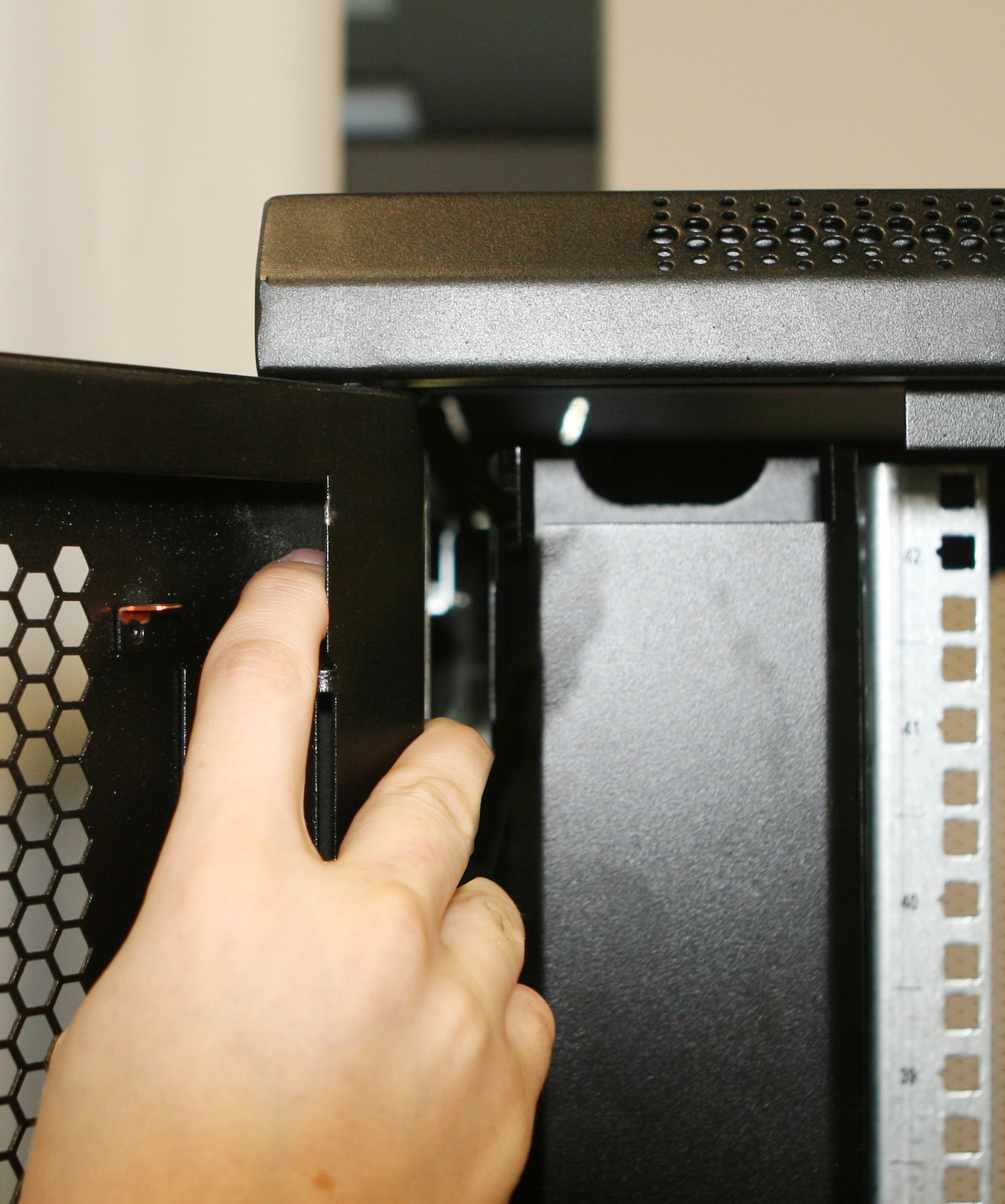

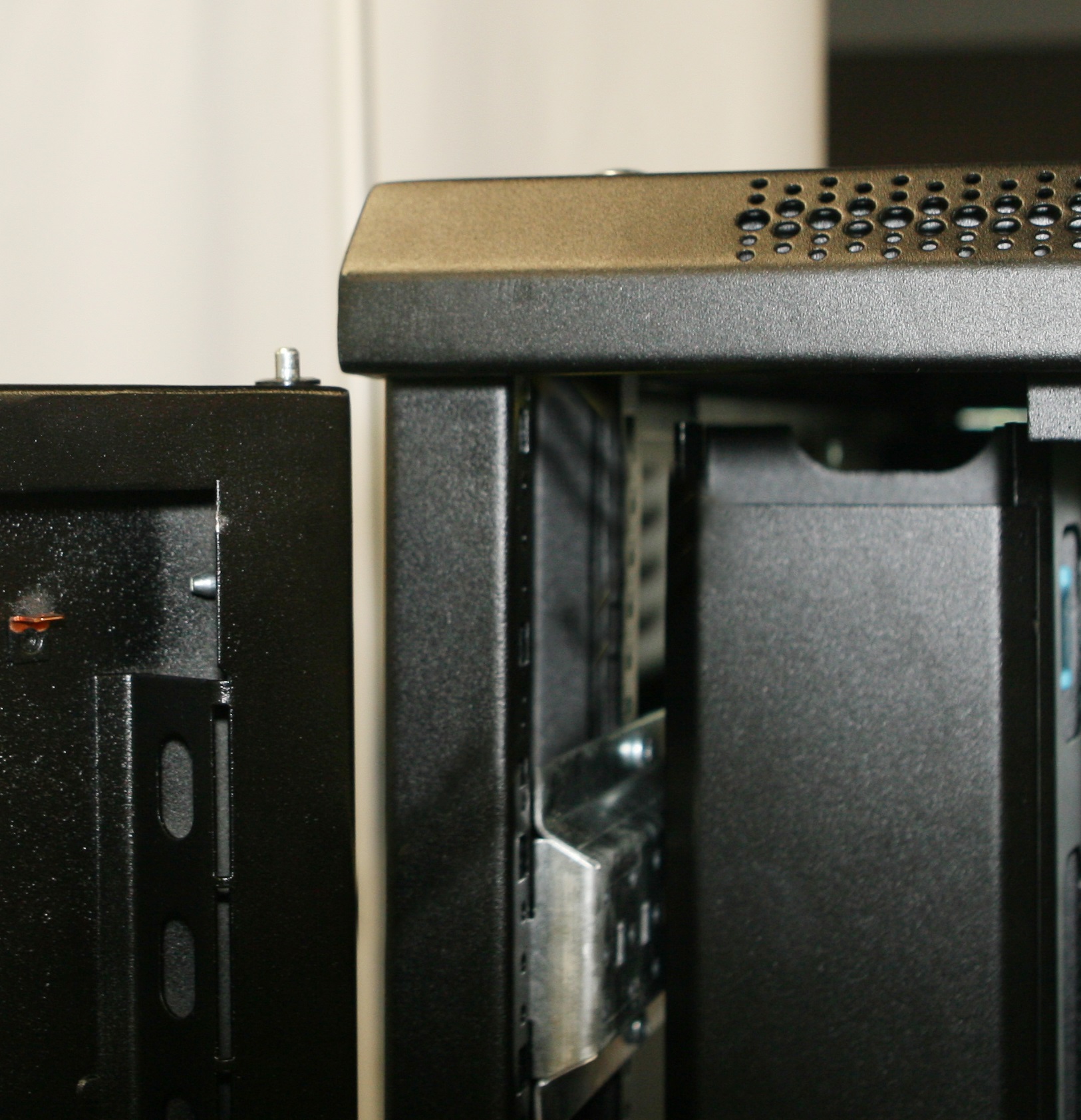

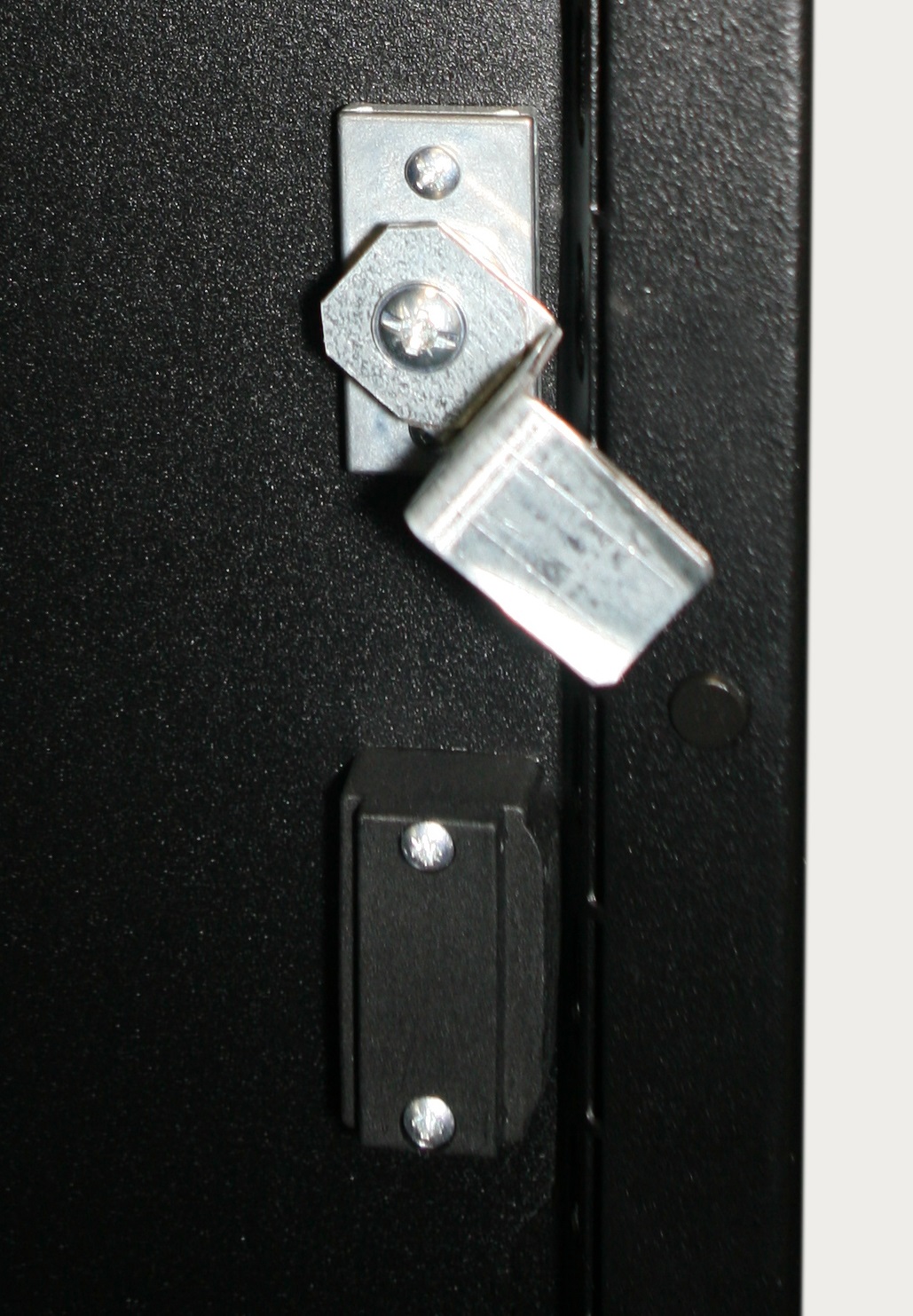

Отжав подпружиненный стержень вверху шкафа, установите и зафиксируйте дверь.

Таким же образом установите заднюю дверь шкафа. Двери всех вариантов исполнения (стеклянные, металлические, распашные) устанавливаются одинаковым способом.

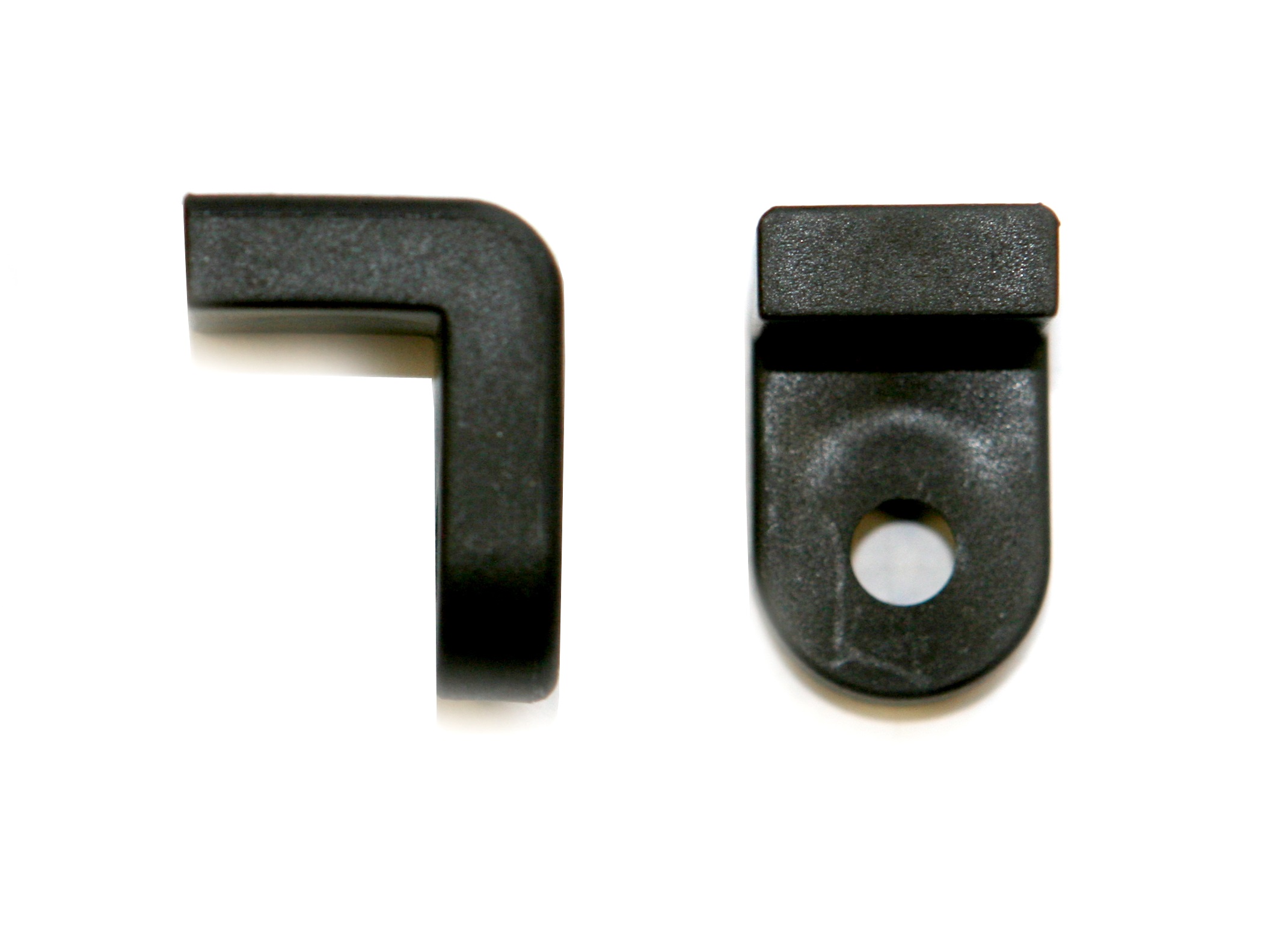

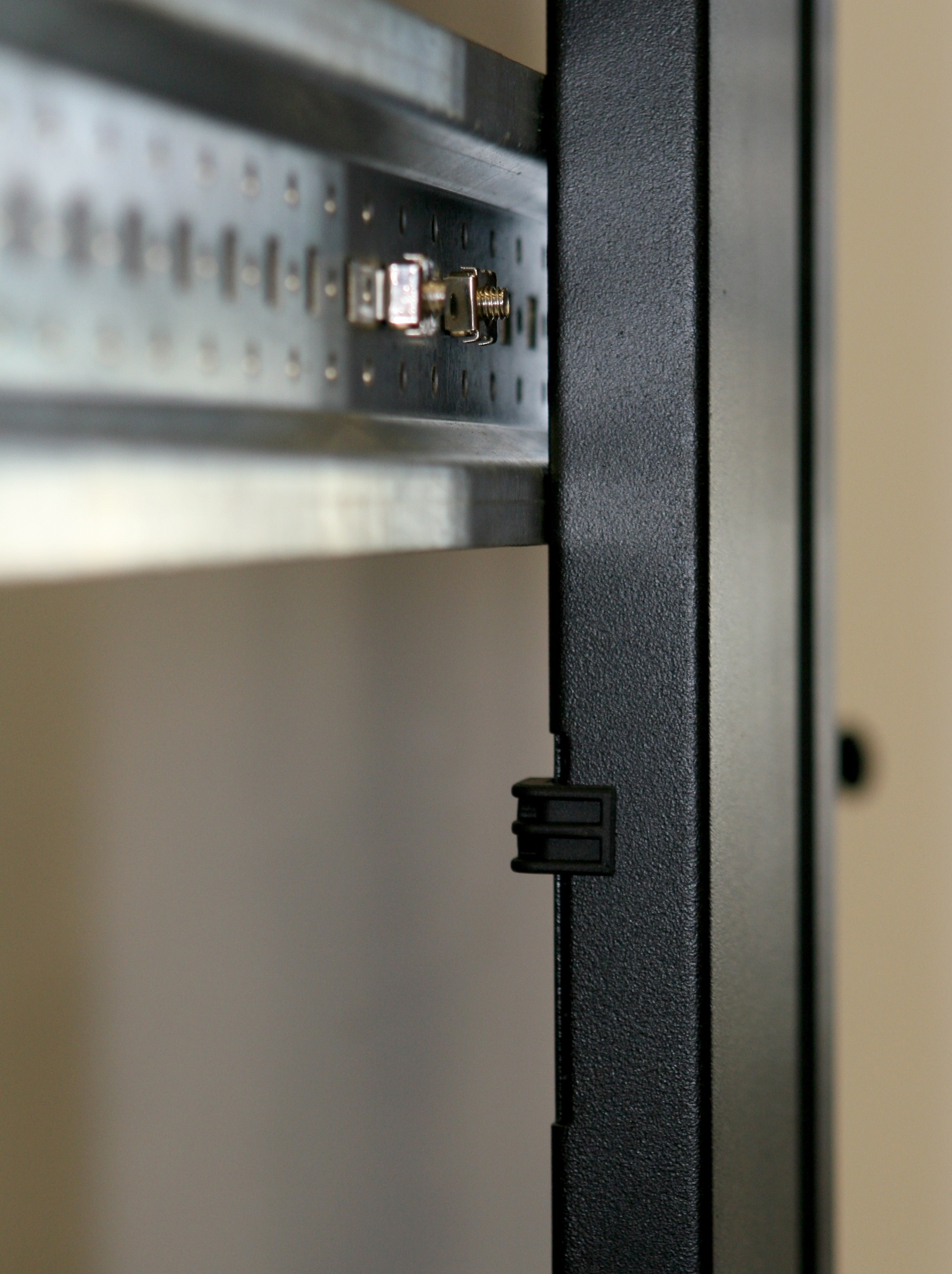

Винтами М5х10 закрепите к каркасу виброгасители боковых панелей.

Виброгасители крепятся с внутренней стороны вертикальной рамы.

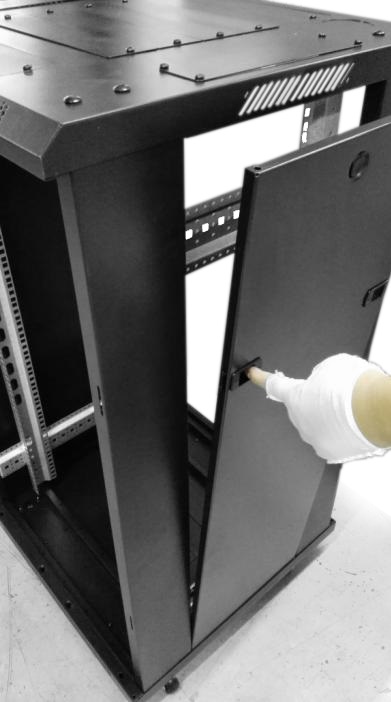

Установите боковую панель сначала внизу шкафа, а затем прижмите ее верхнюю часть, фиксируя закрытое положение двумя защелками.

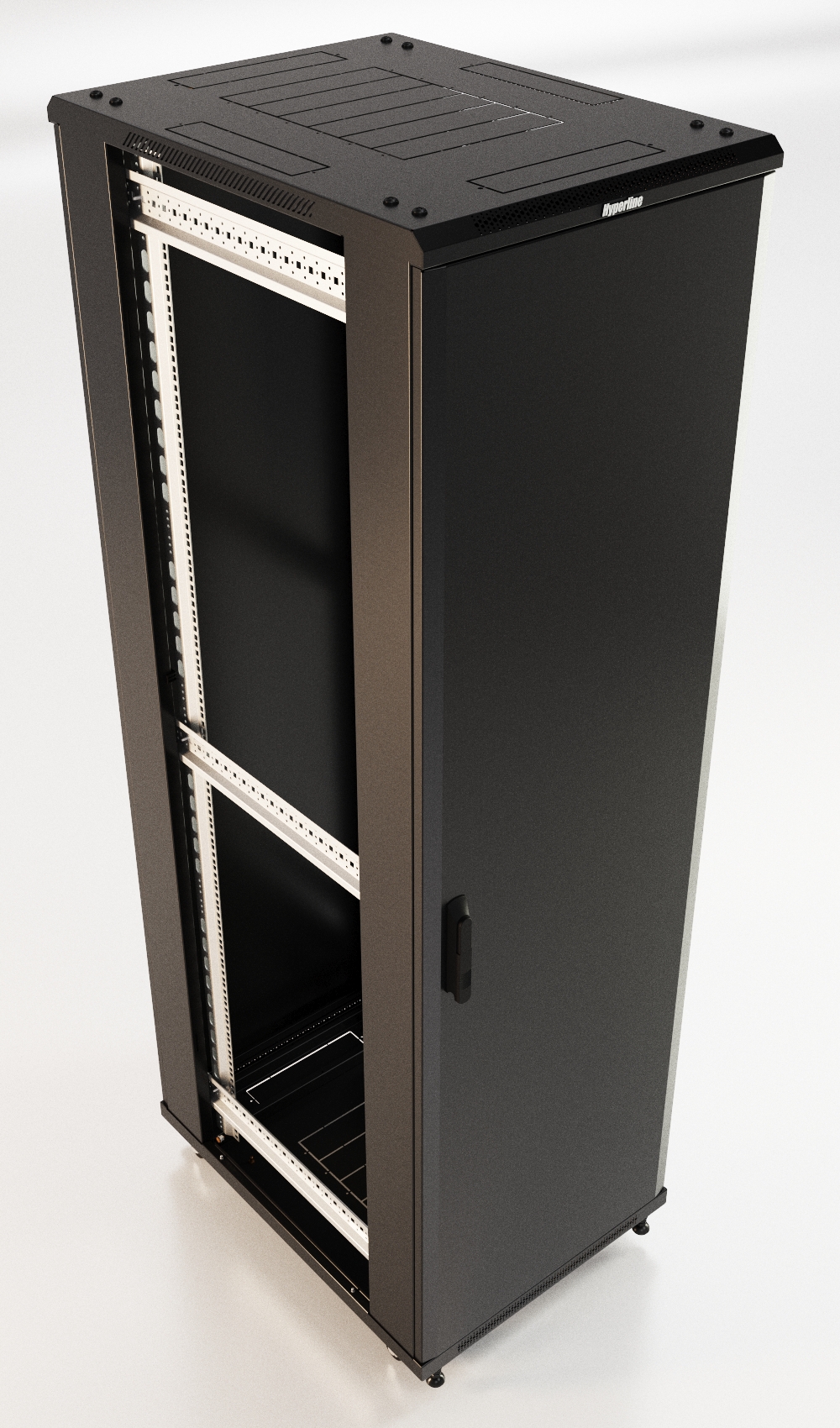

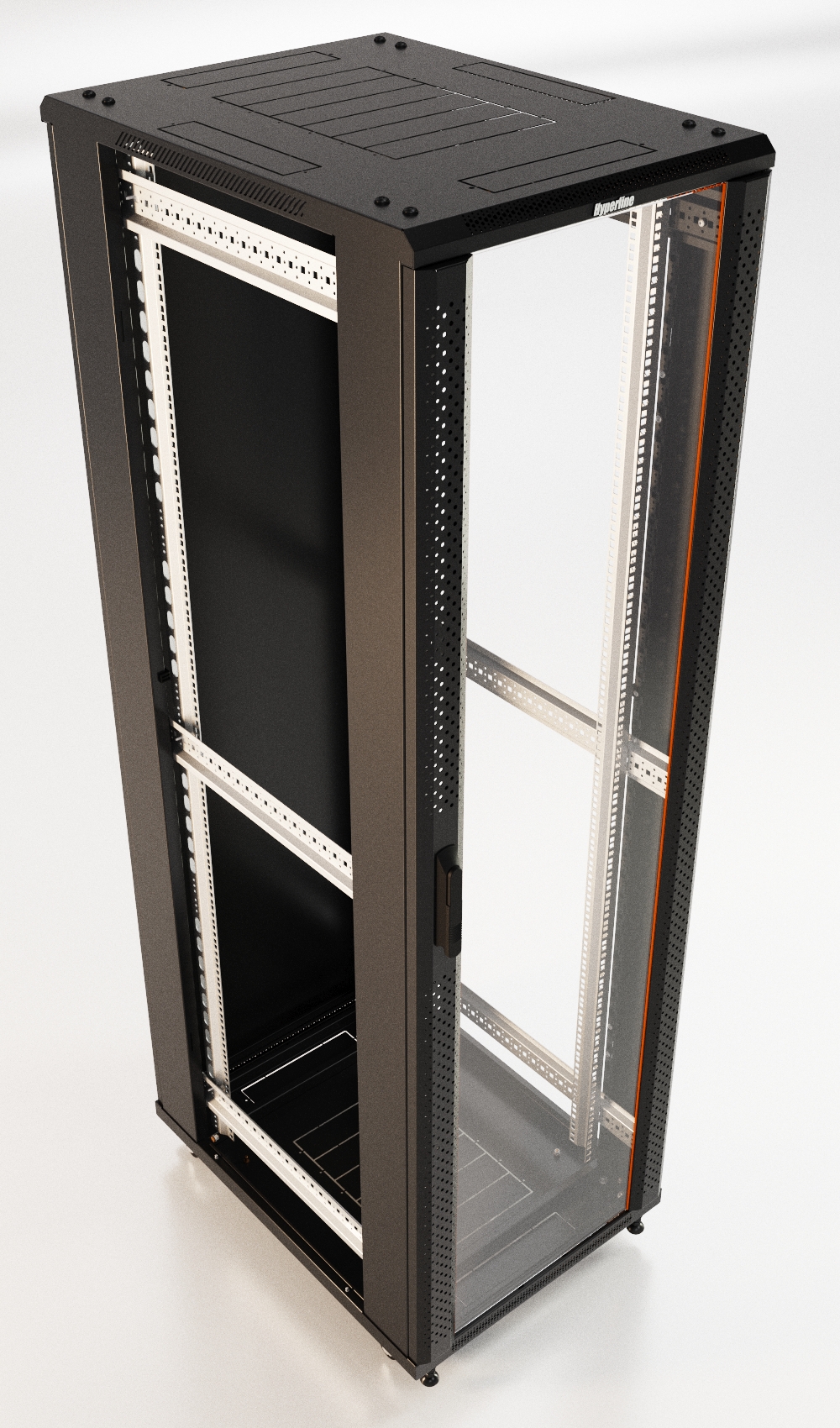

Шкаф в собранном виде.

Пример шкафа шириной 600 мм. Показана конфигурация дверей типа AS (передняя дверь стеклянная, задняя металлическая сплошная).

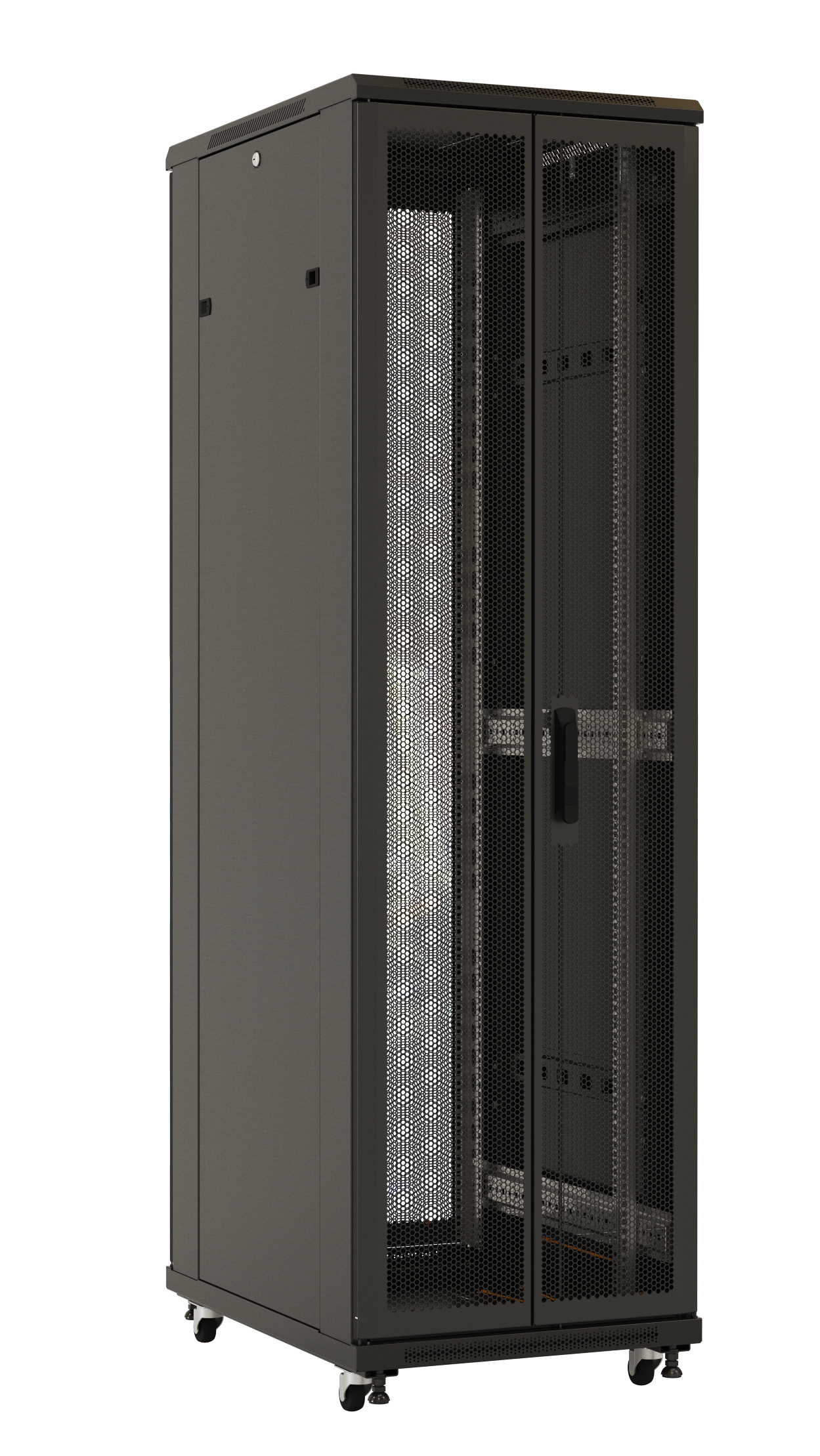

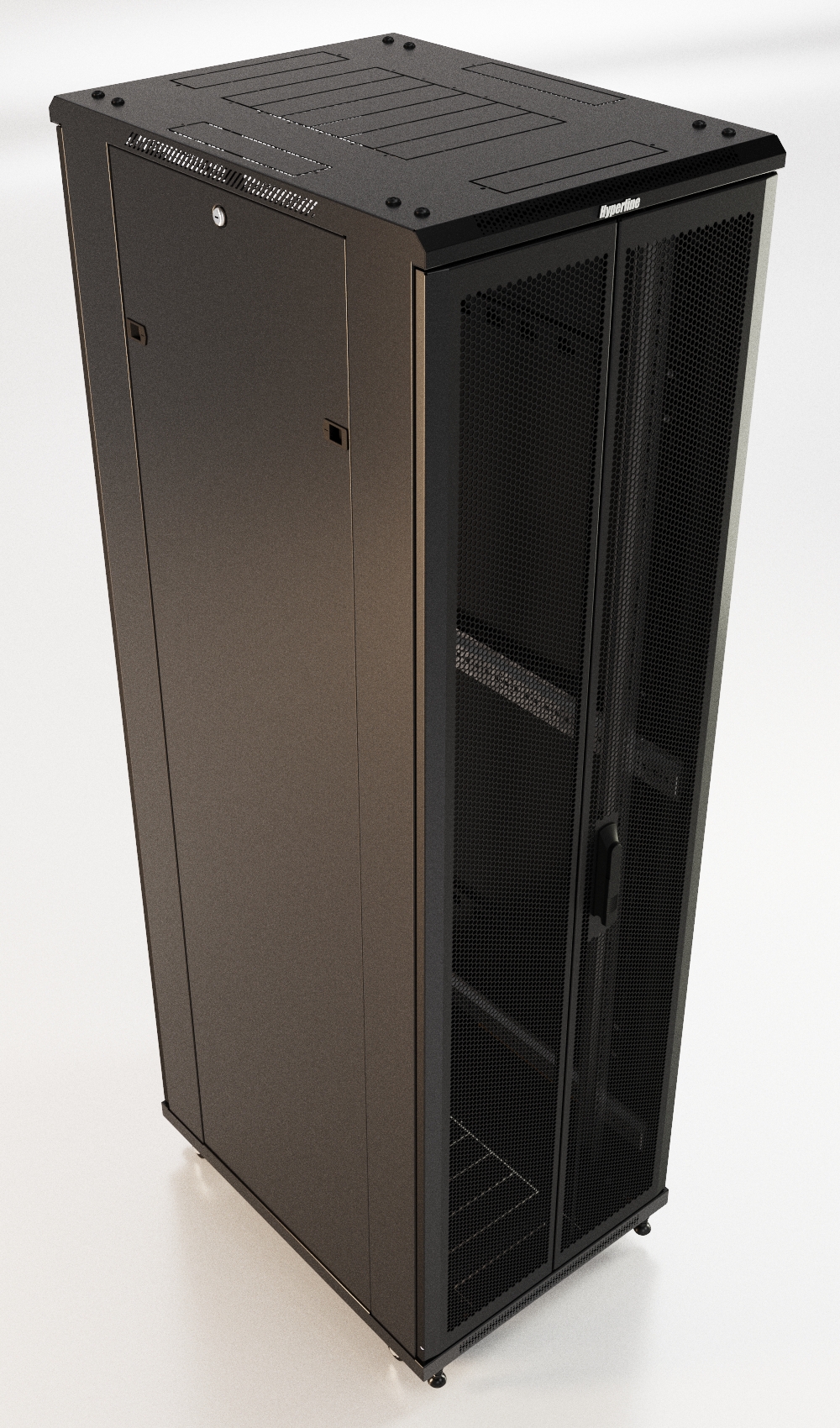

Пример шкафа шириной 600 мм. Показана конфигурация дверей типа DD (передняя и задняя двери металлические перфорированные – обе двери распашные).

Примеры шкафов шириной 800 мм с установленными вертикальными кабельными организаторами в вариантах исполнения дверей типа AS и DD.

Согласно «Правилам устройства электроустановок» (ПУЭ, 1.7.76 п.4), а также по стандарту ANSI/TIA/EIA-607 «Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий» – телекоммуникационные шкафы подлежат заземлению. При заземлении нескольких телекоммуникационных шкафов запрещается соединять их одним заземляющим проводником в последовательную цепь.

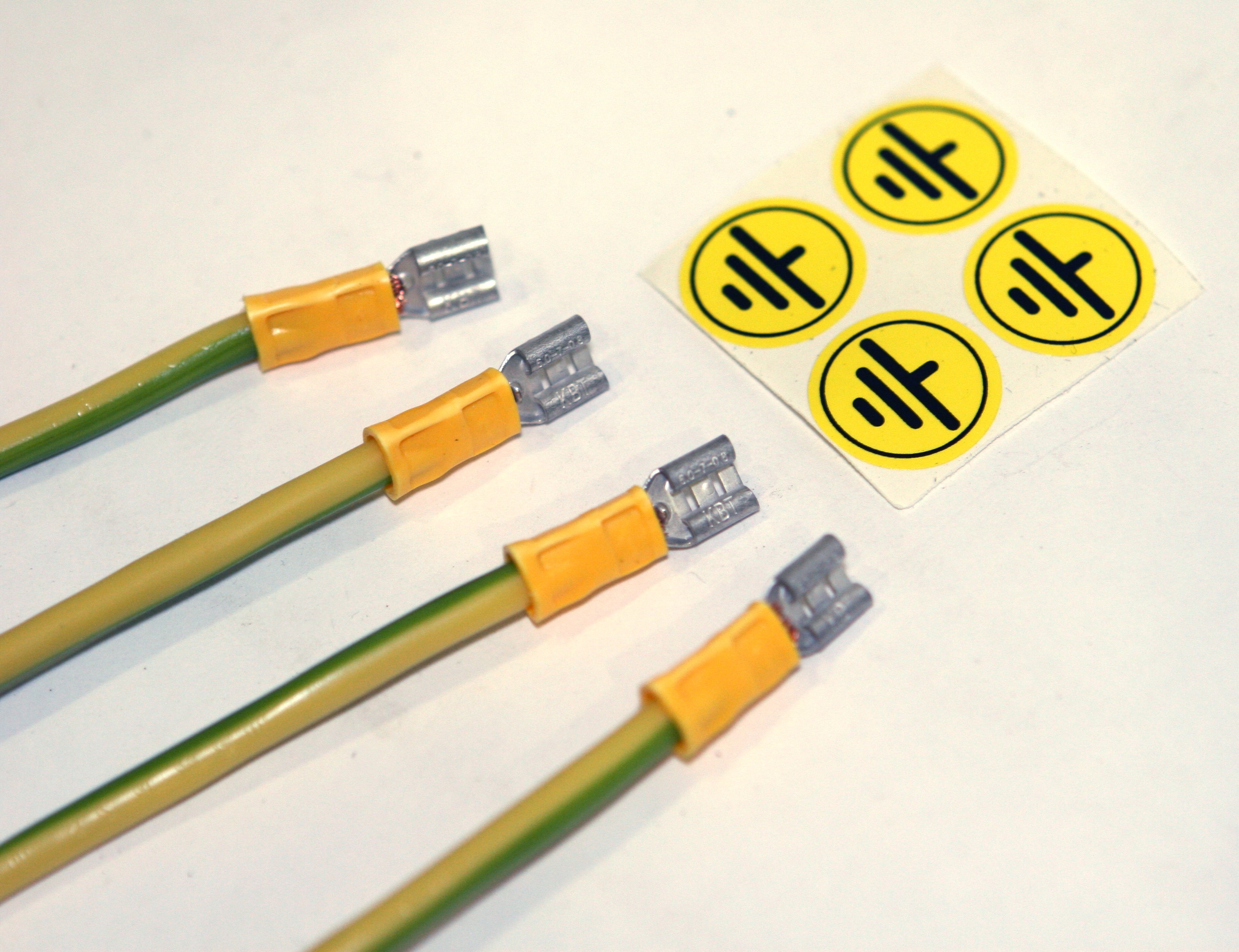

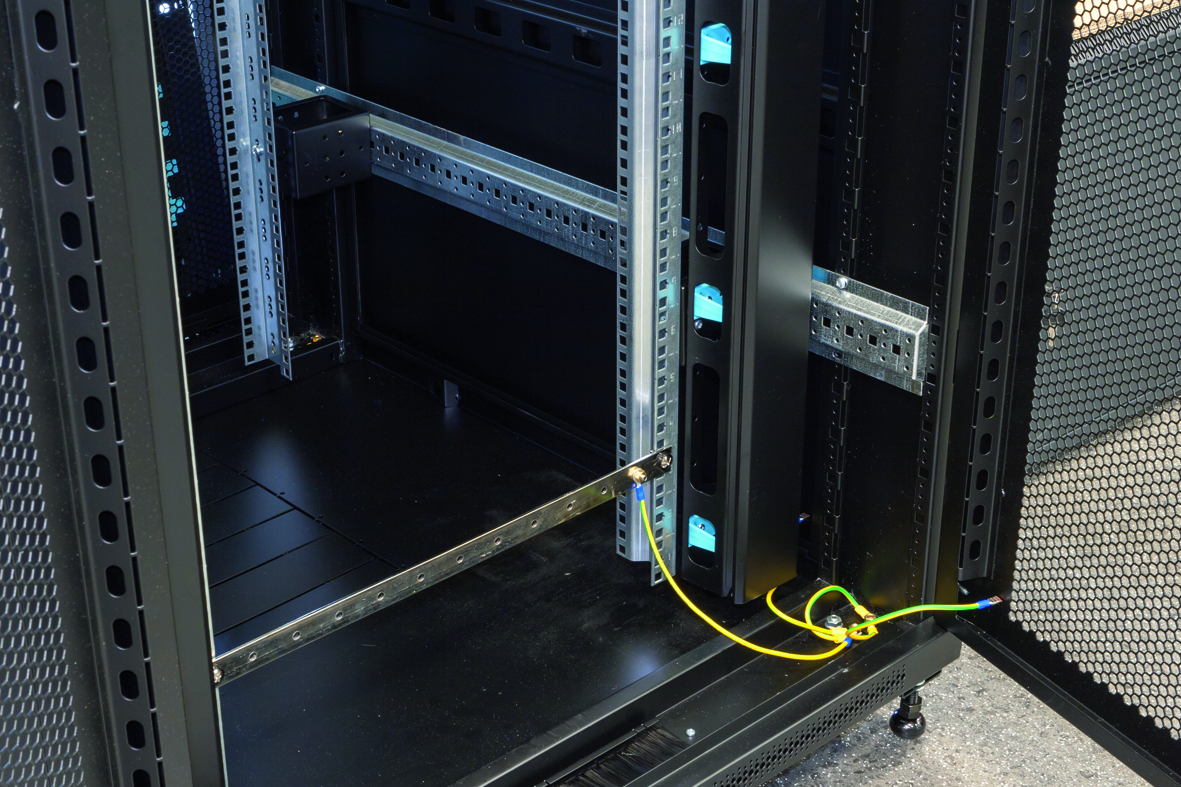

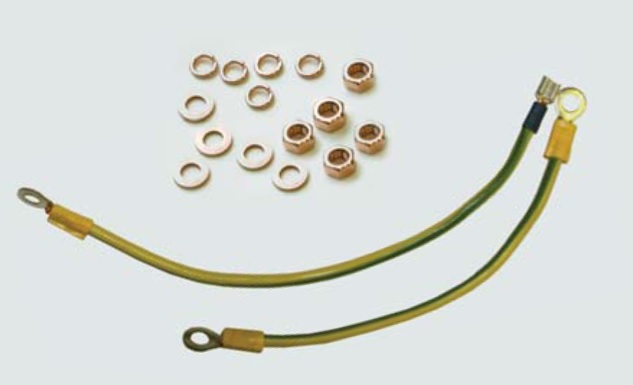

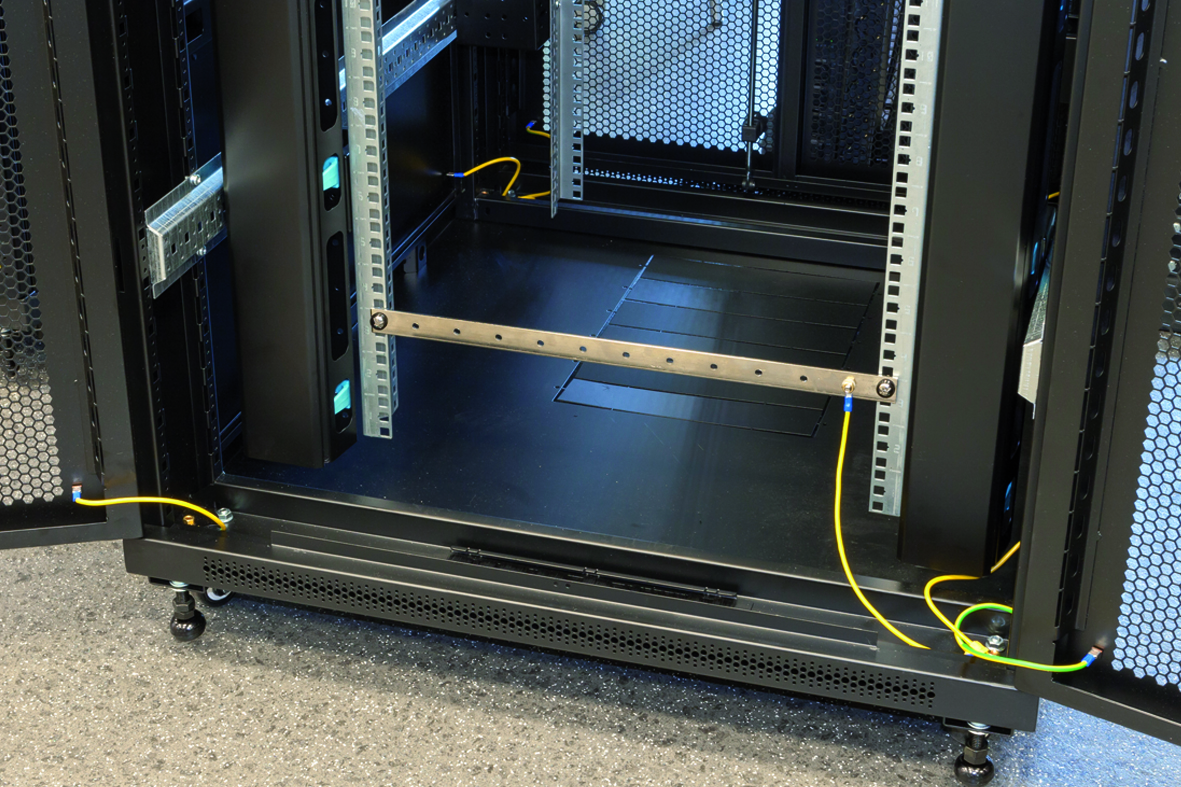

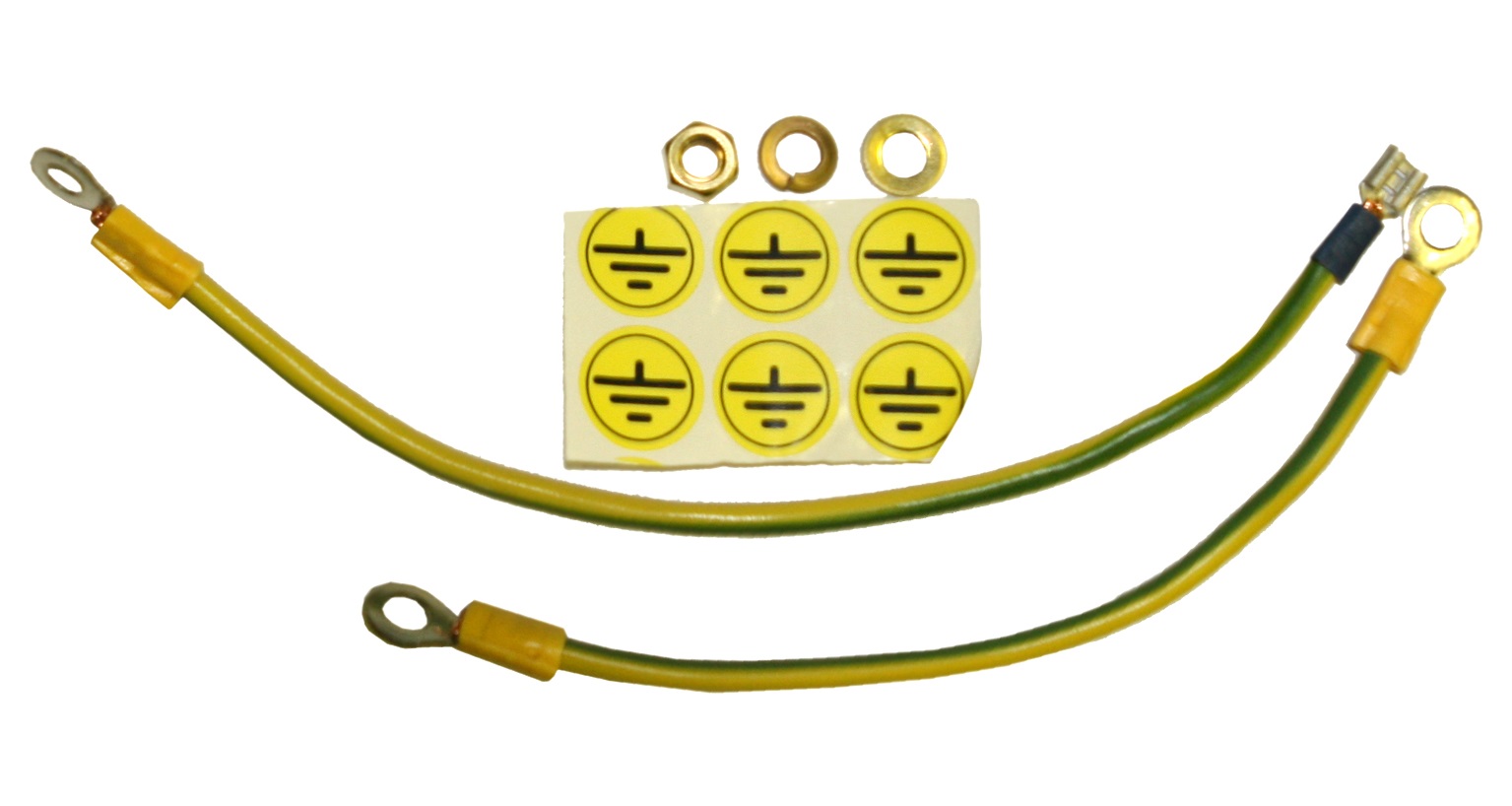

Система заземления телекоммуникационного шкафа реализуется с помощью комплекта заземляющихпроводов, которые соединяют все металлические элементы шкафа в единый контур заземления.

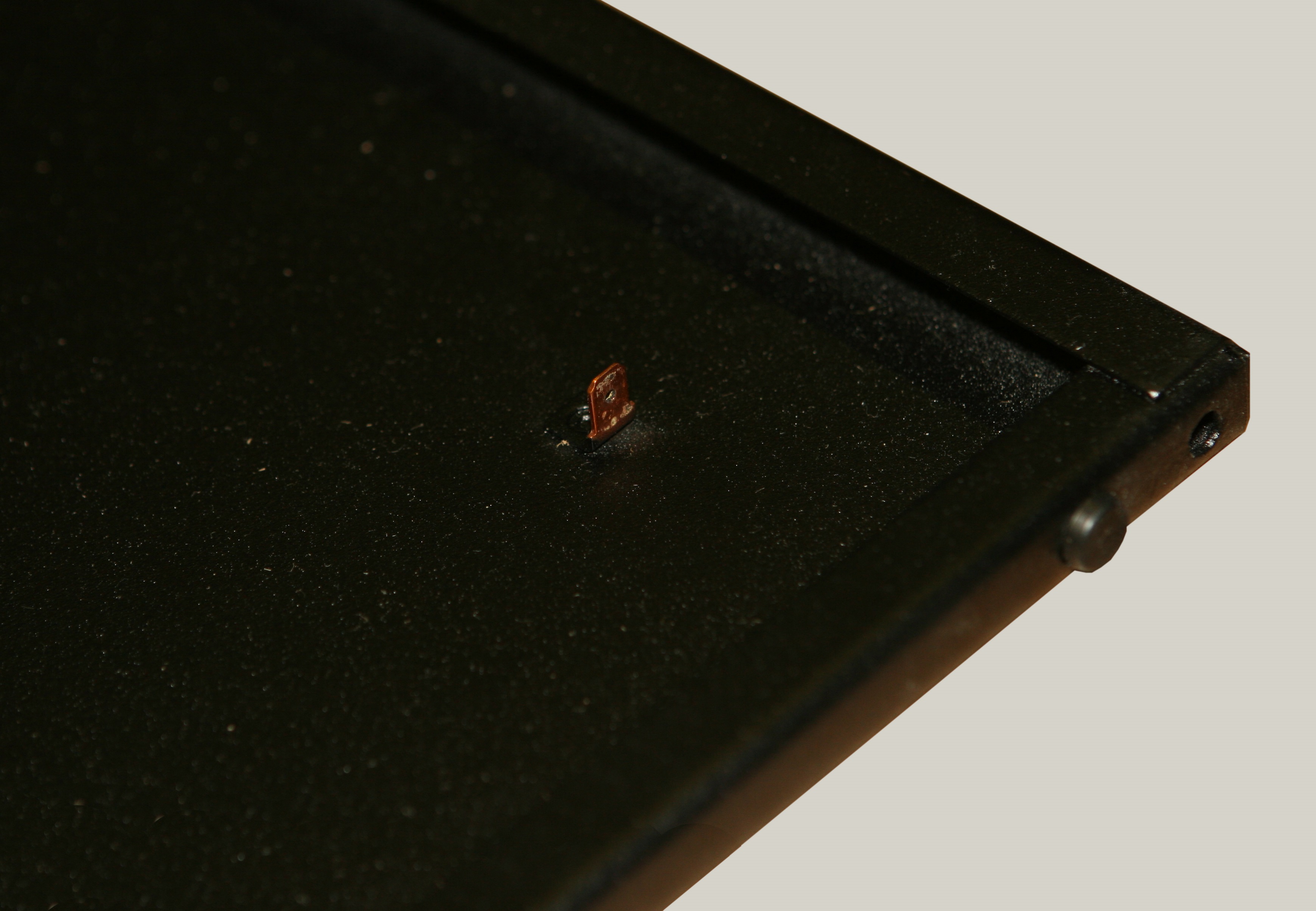

Металлические элементы шкафа, такие каккаркас, крыша и основание – оснащены узламизаземления в виде резьбовых шпилек.

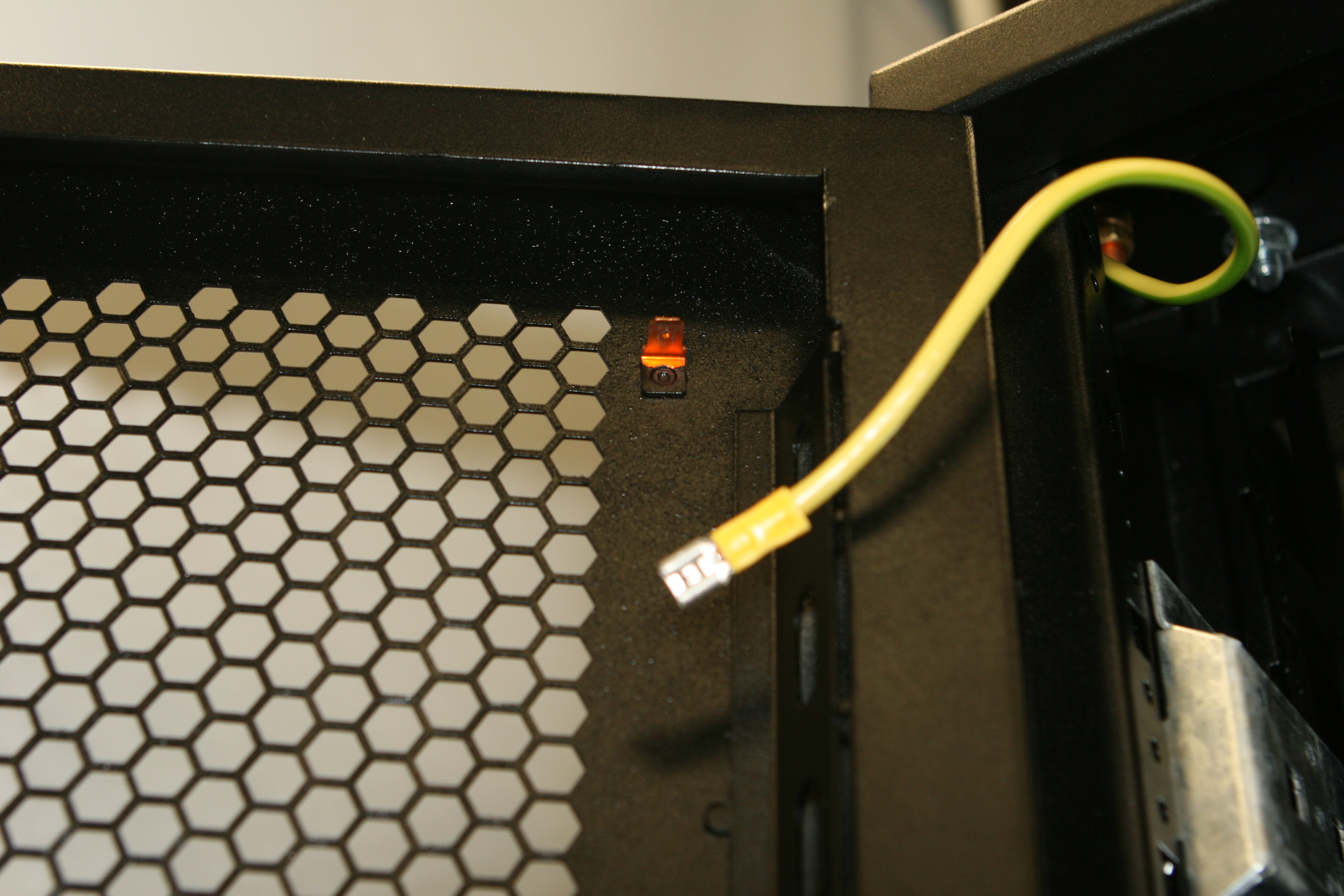

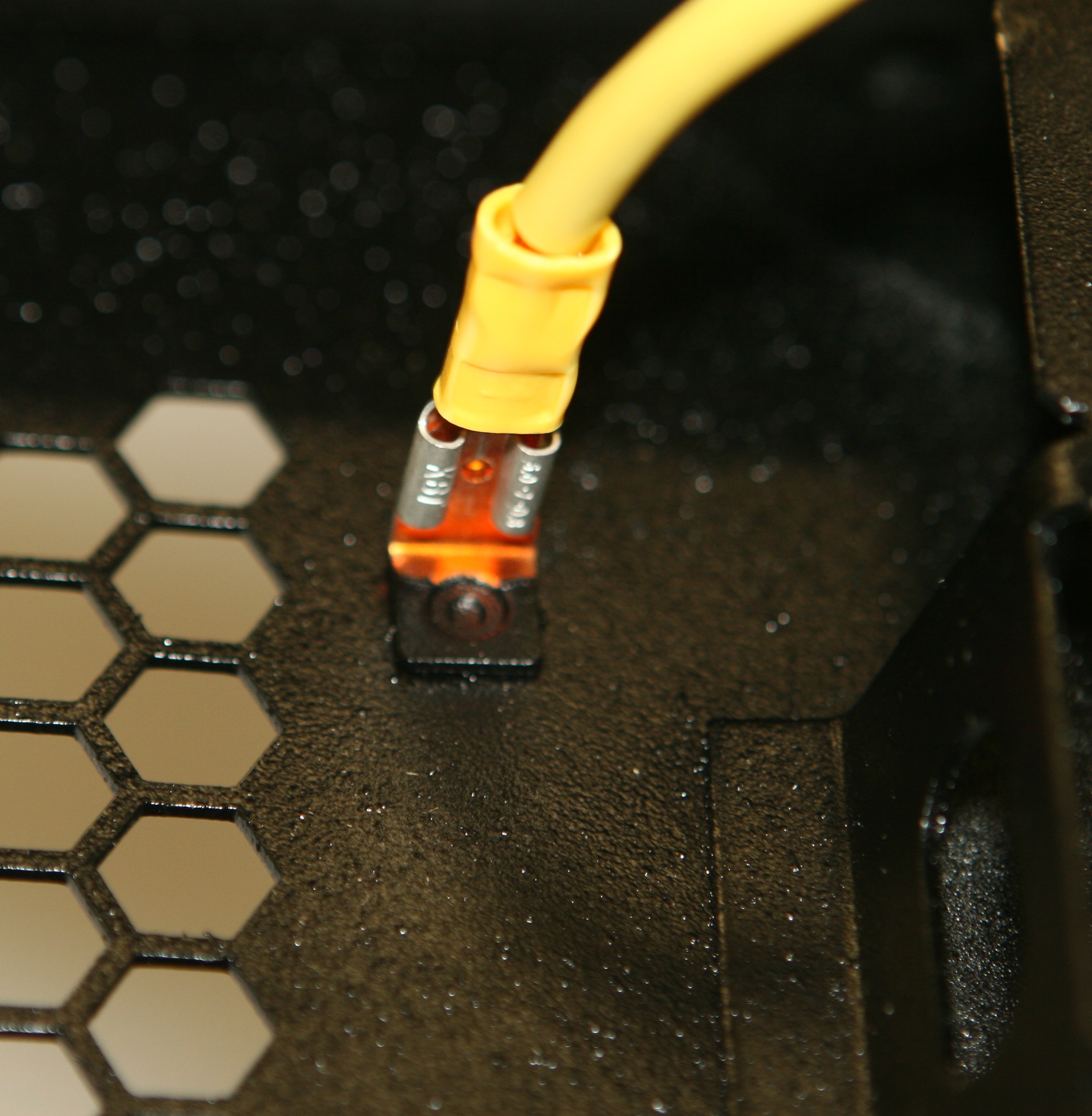

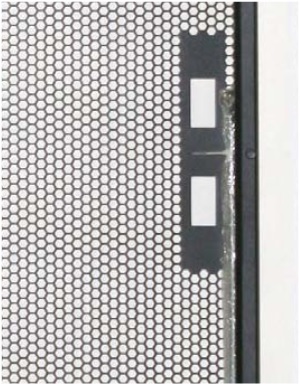

Боковые панели, передняя и задняя двери –оснащены клеммными наконечниками дляподключения разъемных соединителей.

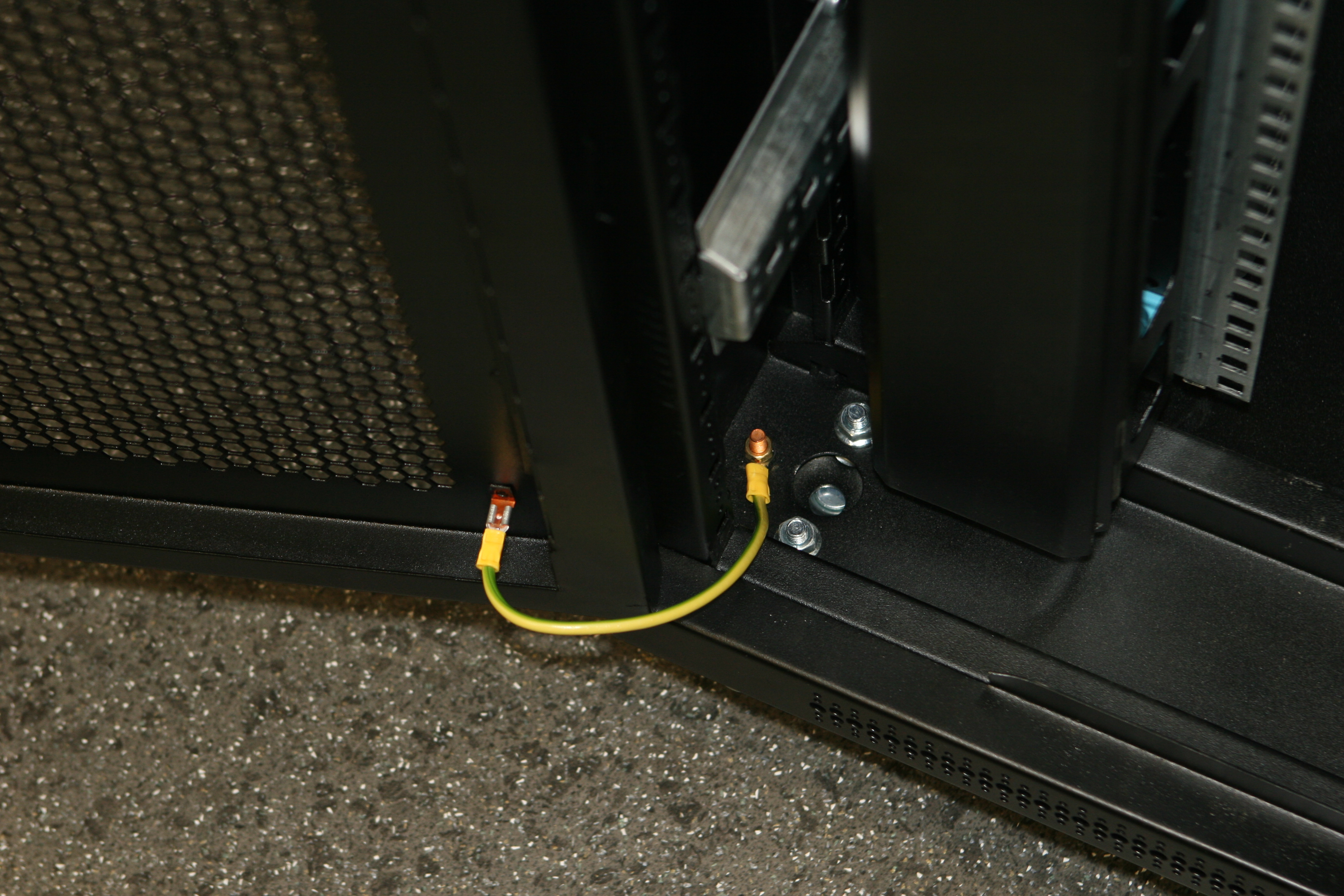

Используя заземляющие провода, подключите все металлические элементы шкафак предусмотренным для них узлам заземления. На завершающем этапе подключите главныйзаземляющий контакт шкафа к существующей в здании общей системе заземления.

При необходимости, помимо простейшей сборки заземляющего контура (на основе только лишьзаземляющих проводов), заземление можно организовать с использованием 19” заземляющей шиныили нескольких шин других размеров. Заземляющие шины заказываются отдельно.
